论10kV高压开关柜的检修及维护措施

10kV高压开关柜安装注意事项及常见故障检修维护10 kV 高压开关柜在输配电及变电过程中起着重要保护及控制作用，在变电站的日常运行中对其安全性和运行效率有重要影响。

为保证其安全且高效地运行，相关部门负责人在日常的检修维护的过程中必须对其可能出现的任何阻碍供电甚至是威胁人民财产生命安全的潜在因素引起重视。

标签：10kV 高压开关柜结构;安装注意事项;常见故障原因及解决措施;检修维护引言：在电力系统变电站建设中，室内10kV高压开关柜安装属于变电站建设单位工程下变电一次部分的分项工程，在工程量及规模上处于中小型设备安装工程，其中设备安装各个节点的关键工序把握，笔者根据这几年现场实际工作经验结合标准规范对室10kV高压开关柜的安装技术要点进行浅议，为现场施工人员提供参考。

10kV高压开关柜结构复杂，运维难度大，极易出现各类故障，笔者分析开关柜主要故障及處理方法，为运维人员提供参考。

1. 10kV 高压开关柜简述1.1 开关柜性能简介：KYN28-12（Z）型铠装移开式交流金属封闭开关柜系额定电压12kV三相交流50Hz的单母线分段系统户内成套配电装置。

用于发电厂送电、电力系统和工矿企业变电所受电、配电、实现控制、保护、检测之目的，还可以用于频繁启动高压电动机等。

该型开关柜能满足电气和机械的五防闭锁要求，具有防止误操作断路器、防止带负荷推拉手车、防止带电关合接地开关、防止接地开关在接地位置时送电和防止误入带电间隔等“五防”功能，开关柜既可配用ABB公司的VD4真空断路器，又可配用国产的VS1等型号真空断路器，实为一种性能优越的配电装置。

1.2 结构形式：柜体结构采用敷铝锌板经CNC机床使用多重折弯工艺加工之后栓接而成，整体是由柜体和中置式可抽出部件两大部分组成。

柜体的外壳及各功能单元的隔板均采用钢板弯制铆钉和螺纹紧固件连接而成，手车的面板为开关柜的门板，当手车在运行位置时其外壳防护等级为IP4X（防止直径大于1mm 的固体异物进入），隔室间、断路器室门打开时（手车在试验和隔离位置）的防护等级为IP2X（金属隔板和关闭的活门中的间隙不应超过12.5mm）。

10kV高压开关柜保养及维修事项一、日常的维护及检修（1）开关柜外观检查。

开关柜外壳无变形，无损伤；防护油漆无严重锈蚀，破损剥落；柜体安装牢固，外表清洁无杂物；开关柜的铭牌和标识黏贴整齐，无脱落。

（2）开关柜运行状态参数检查。

仪器、仪表指示正常（与日常运行值比较，无差别或差别不大且与设备状态相对应）。

（3）开关柜相关器件、电气接点及电线、电缆无超过规定温度现象。

用红外测温仪测量可见的相关器件、电气接点、电线、电缆运行温度≤60℃,柜内无异味。

（4）开关位置、指示灯指示、仪表显示是否正确，各转换开关所处位置是否正常。

开关分合位置正确、无报警指示、转换开关在规定位置。

二、一年一次计划性的检修维护（1）柜体外壳检查、清扫、排除日常巡视中发现的各种缺陷。

1）酒精、白棉布擦拭，确保无积尘、无污渍。

2）防护油漆无严重锈蚀，破损剥落，否则进行除锈、补漆。

（2）电缆室检查、保养。

1）电缆孔密封完好。

2）电缆插头固定螺钉无松动。

3）电缆标识牌无脱落，电缆相序色标没有脱落。

4）电缆室干燥，没有凝露情况，并清扫除尘。

5）用酒精、白棉布擦拭绝缘子，确保无积尘、无污渍。

6）接地线无松动，连接牢固。

（3）接地刀闸开关检查。

手动操作接地刀闸开关一个循环，开关动作正常，无卡滞，开关位置与面板位置指示正常。

（4）断路器室部件检查、保养。

1)将主断路器摇至退出位，用小车将其拉至舱外,检查一次回路隔离触指及其联接铜排是否有烧痕、放电的痕迹；视情况看是否需要使用砂纸打磨，用酒精棉布擦拭。

2）在主断路器隔离触指均匀涂上0.5~1mm厚的导电膏。

3）按力矩要求紧固一次回路上各螺栓，紧固螺栓后检查弹簧垫片应平整，完成紧固操作后，给一次回路上各螺栓划上防松线。

4）用酒精、白棉布擦拭断路器室内各部件，确保无积尘、无污渍。

5）将主断路器用小车推入断路器室舱内并摇至测试位，手动操作合分闸一个循环，断路器动作正常，无卡滞，机械位置指示、断路器分合位置指示、弹簧储能与未储能指示均正常。

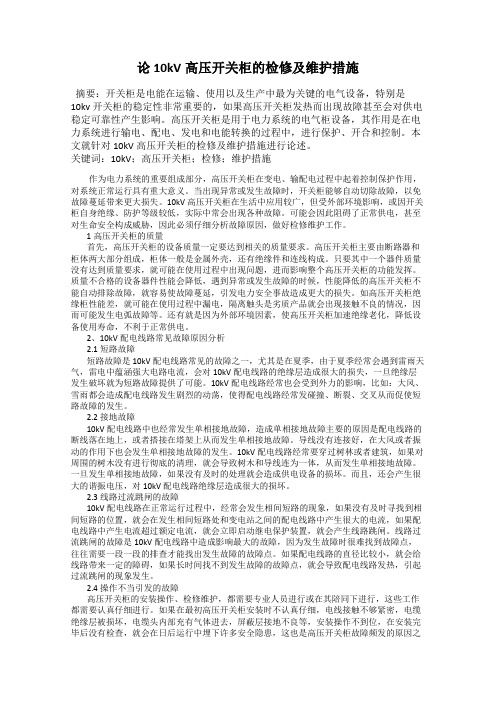

论10kV高压开关柜的检修及维护措施摘要：开关柜是电能在运输、使用以及生产中最为关键的电气设备，特别是10kv开关柜的稳定性非常重要的，如果高压开关柜发热而出现故障甚至会对供电稳定可靠性产生影响。

高压开关柜是用于电力系统的电气柜设备，其作用是在电力系统进行输电、配电、发电和电能转换的过程中，进行保护、开合和控制。

本文就针对10kV高压开关柜的检修及维护措施进行论述。

关键词：10kV；高压开关柜；检修；维护措施作为电力系统的重要组成部分，高压开关柜在变电、输配电过程中起着控制保护作用，对系统正常运行具有重大意义。

当出现异常或发生故障时，开关柜能够自动切除故障，以免故障蔓延带来更大损失。

10kV 高压开关柜在生活中应用较广，但受外部环境影响，或因开关柜自身绝缘、防护等级较低，实际中常会出现各种故障。

可能会因此阻碍了正常供电，甚至对生命安全构成威胁，因此必须仔细分析故障原因，做好检修维护工作。

1高压开关柜的质量首先，高压开关柜的设备质量一定要达到相关的质量要求。

高压开关柜主要由断路器和柜体两大部分组成，柜体一般是金属外壳，还有绝缘件和连线构成。

只要其中一个器件质量没有达到质量要求，就可能在使用过程中出现问题，进而影响整个高压开关柜的功能发挥。

质量不合格的设备器件性能会降低，遇到异常或发生故障的时候，性能降低的高压开关柜不能自动排除故障，就容易使故障蔓延，引发电力安全事故造成更大的损失。

如高压开关柜绝缘柜性能差，就可能在使用过程中漏电，隔离触头是劣质产品就会出现接触不良的情况，因而可能发生电弧故障等。

还有就是因为外部环境因素，使高压开关柜加速绝缘老化，降低设备使用寿命，不利于正常供电。

2、10kV配电线路常见故障原因分析2.1短路故障短路故障是10kV配电线路常见的故障之一，尤其是在夏季，由于夏季经常会遇到雷雨天气，雷电中蕴涵强大电路电流，会对10kV配电线路的绝缘层造成很大的损失，一旦绝缘层发生破坏就为短路故障提供了可能。

地面变电所检修10kv高压开关柜的安全技术措施1.安全操作规程的制定：地面变电所应制定详细的安全操作规程，明确检修人员的职责、操作步骤和注意事项，确保操作标准化和规范化。

2.个人防护装备的使用：检修人员应佩戴符合国家标准的个人防护装备，包括绝缘手套、绝缘鞋、防静电工作服等，以保护自身安全。

3.车间通风和防爆措施：地面变电所车间应保持良好的通风，以排除有害气体和防止火灾发生。

同时，对于防爆要求的场所，应按要求设置防爆器材。

4.安全隔离：在检修过程中，应按要求对高压开关柜进行电气隔离，防止误操作导致电力事故的发生。

并采取必要的锁闭措施，确保开关柜处于可靠断开状态。

5.接地保护：地面变电所的高压开关柜应进行必要的接地保护，包括对开关柜本体和接线、接头等进行接地。

在检修过程中，检修人员应按要求使用接地装置，确保自身和设备的安全。

6.安全告知：地面变电所应设置明显的安全告知标识，并向检修人员进行安全教育和培训，提醒他们注意安全事项，了解相关紧急救援措施。

7.清洁检查：检修前应进行清洁检查，清除开关柜上面的灰尘和污垢，防止因污垢积聚导致的绝缘击穿或短路事故。

8.电气设备的试验和检查：在检修结束后，必须进行电气设备的试验和检查，确保设备工作正常。

应按要求进行接地电阻测试、绝缘电阻测试、变压器绕组绝缘电阻测试等，以验证设备的安全性。

9.停电检修：在进行高压开关柜的检修时，必须先停电，并进行可靠的电源切断和安全接地。

确保在检修期间不会有电能进入检修区域，避免触电和其他电气事故的发生。

10.定期检修计划的制定：地面变电所应制定定期检修计划，对高压开关柜进行定期的安全检修和维护，确保设备的长期可靠运行。

总之，地面变电所检修10kV高压开关柜的安全技术措施需要综合考虑操作规程制定、个人防护装备、车间通风和防爆措施、安全隔离、接地保护、安全告知、清洁检查、电气设备试验和检查、停电检修以及定期检修计划制定等方面，以确保检修人员和设备的安全。

10kV高压开关柜故障分析10kV高压开关柜是电力系统中的重要设备，它承担着电力传输和分配的关键角色。

由于长期使用和外部环境等因素的影响，高压开关柜也会出现各种故障。

本文将就10kV高压开关柜常见的故障进行分析，并提出解决方法，以期能够更好地保障电力系统的安全稳定运行。

1. 电气故障电气故障是高压开关柜常见的故障之一。

由于高压开关柜工作环境复杂，极易受到外界因素的干扰，如潮湿、污秽、雷击等，导致电气故障的发生。

最常见的电气故障包括：接触不良、绝缘击穿、过载和短路等。

接触不良是高压开关柜中较为常见的故障之一。

主要原因有：接触面污染、接触面磨损、接触面氧化等。

接触不良会导致电气连接不可靠、发热、甚至引起火灾，因此必须及时发现并进行维修。

绝缘击穿是指在高压开关柜中绝缘性能不足或绝缘介质存在缺陷时，在电压的作用下发生击穿现象。

绝缘击穿会导致设备损坏、设备烧毁、甚至引发爆炸事故。

对于绝缘击穿故障，应及时对设备进行维修或更换。

过载和短路是高压开关柜中较为严重的电气故障。

过载会导致设备过热、线路损坏，从而影响设备的正常运行。

而短路则会引发电弧、火灾等严重后果。

在发生过载和短路故障时，应立即采取紧急措施，并对设备进行全面检修。

2. 机械故障除了电气故障外，高压开关柜还常常发生机械故障。

机械故障的主要原因包括：部件磨损、连接松动、机构卡滞等。

机械故障一般会导致设备运行不稳定、操作不灵活等问题。

部件磨损是高压开关柜中机械故障的常见原因之一。

长期运行会导致设备的各种部件磨损，特别是机械运动部件，如隔离开关、接地刀等。

磨损严重会影响设备的可靠性和安全性，因此设备的定期保养和更换是十分必要的。

连接松动也是高压开关柜中常见的机械故障。

由于设备长期震动，连接件易出现松动现象，导致设备的接触不良、运行不稳定等问题。

定期对设备连接部分进行检查和紧固是预防连接松动故障的有效方法。

机构卡滞是指设备的机械运动部件在运行过程中出现卡滞现象，导致设备操作不灵活、不稳定。

10kV高压开关柜日常维护及故障处理摘要：随着我国科技的不断发展，我国的电力科技也得到了充分的发展。

在电气控制柜当中，开关柜是其中重要的组成部分，其中，10KV级的开关柜在实际中应用得最为广泛。

但是，随着10KV级的开关柜的普及和应用，10KV级的开关柜的故障问题也逐渐显现出来，严重地影响了电气控制柜的稳定性和安全性，在这种情况，对10KV级的开关柜故障诊断以及维护保养就显得十分重要。

本文以10KV级的开关柜为主要的内容，系统地分析10KV级的开关柜在实际应用过程中的故障情况，并且分析了故障的处理措施，供大家参考借鉴。

关键词：10kV；开关柜；检修；维护；措施引言：目前而言，10KV级的开关柜在电气控制系统中得到了广泛的应用和普及，但是，在实际的应用过程中，10KV级的开关柜的故障情况也逐渐暴露出来，究其原因，一方面是因为10KV级的开关柜自身的质量问题；另外一方面则是在实际操作过程中错误操作造成的。

在这种情况，为了保证电气控制系统的安全性和稳定性，特别是一些生产加工类的企业，加强对10KV级的开关柜的维护和保养有着重要的意义，直接关系到企业的生产效益，所以，相关部门的技术人员要在实际的工作过程中积累经验，取得良好的成绩。

一、10kV高压开关柜常见故障通过调查我们发现，10KV级的开关柜的应用范围十分广泛，基于此，一旦10KV级的开关柜出现故障，就会对生产效率造成严重的影响，甚至会威胁到电气控制柜的安全性，所以，加强对10KV级的开关柜的故障严重有着重要的意义和作用。

（一）绝缘等级过低一般而言，如果因为导线绝缘的等级过低，就会导致10KV级的开关柜出现一系列的故障，主要表现在以下几个方面。

首先，如果空气与导线之间的间隙过小，就会导致控制开关柜出现绝缘变小的情况，特别是控制的体积过小，因为体积过小，所以间隙也比较小，进而出现了绝缘导线情况不好的情况。

其次，因为绝缘导线接线处理，就会导致电阻出现发热的情况，进而出现起火的情况。

10kV高压开关柜故障分析10kV高压开关柜是电力系统中非常重要的设备，用于控制和保护电力设备以及线路。

由于长期使用和其他外部因素的影响，高压开关柜偶尔会出现故障。

本文将对10kV高压开关柜故障进行分析，并提出相应的解决方案。

1. 电气故障：主要包括高压开关柜内部的电路故障，比如短路、接地故障等。

这些故障可能导致设备无法正常运行，甚至对设备造成损坏。

3. 绝缘故障：在高压开关柜中，绝缘故障是比较常见的问题。

绝缘故障可能导致设备的绝缘性能下降，进而影响设备的安全运行。

4. 其他故障：如温度过高、湿度过大等环境因素也可能导致高压开关柜的故障。

二、高压开关柜故障分析的方法1. 检查设备状态：首先要对高压开关柜进行全面的检查，了解设备的工作状态。

包括观察设备的运行指示灯、仪表等，以便发现异常情况。

2. 检测绝缘状态：对高压开关柜的绝缘状态进行检测，通过绝缘电阻测试、介质损耗测试等手段进行检测，确保设备的绝缘状态符合要求。

3. 运行试验：通过对高压开关柜进行运行试验，观察设备的运行情况，以便发现设备是否存在异常现象。

4. 数据分析：通过设备运行数据的分析，比如电流、电压、温度等参数的监测，对设备的运行情况进行分析，找出设备可能存在的问题。

5. 故障排除：对发现的故障进行排除，修复设备，确保设备正常运行。

1. 加强设备的维护保养工作，定期对设备进行检修，保持设备的良好状态。

2. 加强设备的监测和检测工作，通过先进的设备监测技术，及时发现设备的异常情况。

3. 提高设备的智能化水平，通过智能检测系统对设备进行持续监测，及时发现设备可能存在的问题。

4. 加强员工的培训，提高员工对设备的操作和维护水平，确保设备的正常运行。

5. 定期对设备进行全面的检测，发现并解决可能存在的问题，确保设备的安全运行。

对于10kV高压开关柜的故障分析，需要采取全面的分析方法，通过对设备的全面检查、数据分析和运行试验，及时发现并解决设备可能存在的问题。

10KV高压开关柜运维导则编号：编制单位:生效日期： 2022年11月16日版本： 1.01.目录1.目录2.目的3.适用范围4.参考文件5.职责6.设备参数7.程序8.记录表单2目的:为进一步规范公司 12kV 高压开关柜运维管理工作，确保 10kV 中压开关柜良好运行。

3 适用范围1) 适用于大陆全资于公司、合资子公司的低压开关柜的运维管理。

2) 本导则主要作为低压开关柜运行参考导则，各子公司可根据实际情况参考执行，确保低压开关柜的稳定、可靠运行。

+4 参考文件DL/T 596-2021 《电力设备预防性试验规程》GB/T 37136-2018 《电力用户供配电设施运行维护规范》GB 50053-2013 《20kV及以下变电所设计规范》DL/T 838-2017《燃煤火力发电企业设备检修导则》GB/T 18859《封闭式低压成套开关设备和控制设备在内部故障引起电弧情况下的试验导则》GB 50150《电气装置安装工程 电气设备交接试验标准》DL/T 593《高压开关设备和控制设备标准的共用技术要求》5 职责5.1 FE 电力组1) 负责制订并定期修订本管理制度。

2)对于公司的执行情况进行监督、检查。

+5.2 各子公司 FE1)对本管理制度进行宣贯、执行。

+'2)对本管理制度提出优化、完善意见，对不遵守本管理导则，造成不良后果的行为进行调查、追责。

+6 设备参数1)额定电压：12kV;2) 开关柜结构型式：小车式；3)防护等级:柜体外壳IP4X,隔室间IP2X;4)额定频率：50Hz;5)安装地点：户内安装；6) 周围空气温度：-25℃~+40℃，最大日温差 25K；7)污秽等级：II 级。

7 程序7.1 安全控制。

1)开关柜的操作人员必须是考核合格的电气专业工作人员。

2) 设备带电话行窗开门检查时(如电容器柜),应戴好防护手套及保持好安全距离3) 10KV中压压开关柜电气倒闭操作和检管维护工作须严格执行电气操票和工作票制度。

10KV高压开关柜故障原因分析及措施10KV高压开关柜是电力系统中非常重要的设备，一旦出现故障会带来严重的影响甚至危及人身安全。

对于高压开关柜的故障原因进行分析并采取相应的措施非常重要。

本文将针对10KV高压开关柜故障原因进行分析，并提出相应的解决措施，以确保设备的安全可靠运行。

一、10KV高压开关柜故障原因分析1. 绝缘老化10KV高压开关柜的绝缘部件长时间工作后容易出现老化，绝缘性能下降，从而造成漏电、短路等故障。

尤其是在潮湿环境中，绝缘老化的速度会更快。

2. 电气元件故障高压开关柜中的电气元件如断路器、隔离开关、熔断器等如果出现接触不良、烧损、断裂等故障，就会影响设备的正常运行。

3. 环境因素高压开关柜的工作环境复杂，可能受到温度、湿度、灰尘等环境因素的影响，若没有及时清洁和维护，就会导致设备故障。

4. 设备操作不当在使用过程中，如果操作人员未按照规定操作，例如频繁合闸分闸、过载操作等，都会对设备造成不可逆的损坏。

5. 设备质量问题高压开关柜的质量直接影响设备的使用寿命和安全性，如果采购的设备质量不合格或存在制造缺陷，就会导致设备故障。

6. 其他原因其他原因包括外部因素影响、设备设计缺陷等。

二、10KV高压开关柜故障应对措施1. 定期维护定期对高压开关柜进行绝缘电阻测试、接地电阻测试、温升测试等，并及时处理绝缘老化和电气元件故障。

2. 严格环境管理对高压开关柜周围的环境进行管理，保持干燥清洁，防止灰尘和湿度对设备的影响。

3. 规范操作对操作人员进行专业培训，制定操作规程，严格按照操作规程进行操作，避免操作不当导致设备故障。

4. 质量管控在采购设备时，要选择正规厂家生产，对设备进行质量检测，确保设备质量符合要求。

5. 安全预防安装漏电保护装置、过载保护装置等安全装置，提前预防可能出现的故障。

6. 定期检测定期进行高压开关柜的检测维护，包括局部放电监测、SF6气体检测等，发现问题及时处理。

7. 设备更新对老化严重的高压开关柜及时进行更新换代，选择高质量设备替代老旧设备。

10KV高压开关柜故障原因分析及措施10kV高压开关柜是电力系统中广泛应用的电器设备。

其作用是开启、关闭、接通、隔离和保护10kV电力系统的电路。

然而，在使用过程中，10kV高压开关柜可能会发生各种故障，影响电力系统的正常运行和安全稳定。

因此，及时分析故障原因并采取措施，是确保电力系统稳定运行的关键。

以下是10kV高压开关柜常见故障原因分析及措施。

1.闸门接点烧坏闸门接点烧坏是10kV高压开关柜常见故障之一，通常是由于电流过大或者过载引起的。

此时，需要停用设备进行检查和维修。

为了避免此类故障，应在选型时考虑设备的额定容量和工作特性，避免过载。

2.固定连接处腐蚀或松动固定连接处腐蚀或松动可能导致接触不良或电弧，进而引起其他故障。

在使用过程中，应及时检查和紧固连接处，加强保养和维护。

3.机械故障机械故障是由于设备本身缺陷或过度磨损引起的，如设备弹簧断裂、轴承损坏等。

此时，需要停止设备并进行维修。

在使用过程中应定期检查设备状态并进行维护，避免过度磨损。

4.电气故障电气故障包括短路、漏电和绝缘损坏等。

出现电气故障时应立即停止设备并进行检查和维修。

在使用过程中应定期检查设备状态和电气绝缘状态，保证设备正常运行。

对于10kV高压开关柜的故障维修和保养，可以采取以下措施：1.定期检查设备状态: 定期检查设备状态，包括机械和电气状态，对电器元件、连接件、绝缘件等进行检查和维护。

2.重视开关柜的维护保养: 保持开关柜外部清洁，避免污染或腐蚀。

对于高度危险的开关柜，应定期对操作者进行培训，并在使用时配备相应的保护设备。

3.选择优质的设备: 在选型时优先选择质量优良、性能稳定的设备，并根据设备的额定容量和工作特性进行正确使用，避免过载和短路故障。

4.紧密配合: 由于电力系统的复杂性，维修和保养应紧密配合，避免弄巧成拙。

当出现故障时，及时配合检查设备、维修和恢复电力系统的正常运行。

总的来说，10kV高压开关柜在使用过程中可能会出现各种不同的故障，但只要注意预防和维护，采取相应的措施，就可以保证电力系统的稳定运行，避免故障对设备和生产带来不利影响。
