自锁开关五功能手电筒LED驱动IC

xx135 **** ****
公司专业的角度为您提供优质的产品，让您用实惠的价格，购买到您需要的产品和优质的服务。

升压芯片，同步降压芯片，同步升压降压芯片，LED背光驱动IC,LED照明驱动IC,线性恒流IC,线性稳压LDO,锂电充电IC,锂电保护IC,电压检测IC等等是我们的主打产品。

同时我们提供专业的技术支持，让您能更快的设计生产产品，获得市场先机。

LED手电筒驱动专用IC特点：
工作电压：2V~6V
工作模式1:全亮、闪亮
工作模式2:全亮、暗亮、闪亮
最大LED电流：200mA
欠压保护：2V
LED手电筒驱动专用IC应用领域：
LED手电筒装
LY2210采用SOT23和TO92两种封装
LED矿灯、头灯
专门为LED手电筒、矿灯、头灯等设计的控制芯片。

LY2210支持一组LED 灯，灯的控制由开关来完成。

LY2210有两种工作模式：
在工作模式1下，LED灯可在"全亮"和"闪亮"这两种工作状态之间切换；在工作模式2下，LED灯可从"全亮"状态切换到亮度的"暗亮"状态再到"闪亮"状态，这三种工作状态是循环往复切换的。

LY2210最大工作电流为200m
A.
1/ 1。

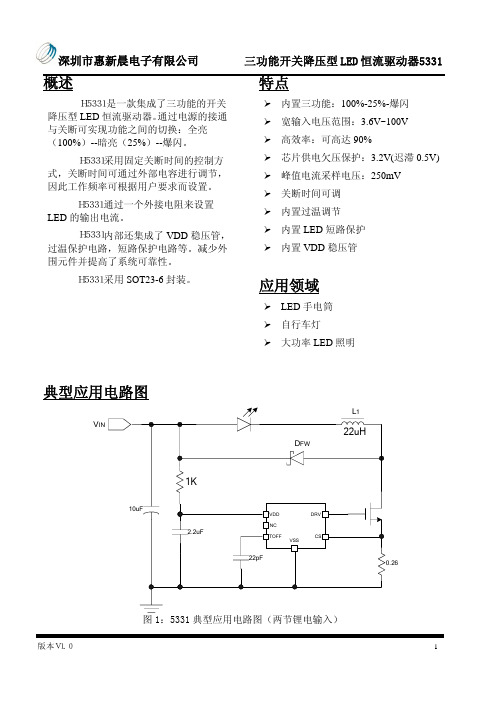

三功能开关降压型LED 恒流驱动器5331
1
典型应用电路图
V IN
图1：5331典型应用电路图（两节锂电输入）
概述
是一款集成了三功能的开关
降压型LED 恒流驱动器。

通过电源的接通与关断可实现功能之间的切换：全亮（100%）--暗亮（25%）--爆闪。

采用固定关断时间的控制方
式，关断时间可通过外部电容进行调节，因此工作频率可根据用户要求而设置。

通过一个外接电阻来设置LED 的输出电流。

内部还集成了VDD 稳压管，过温保护电路，短路保护电路等。

减少外围元件并提高了系统可靠性。

采用SOT23-6封装。

特点 ¾ 内置三功能：100%-25%-爆闪 ¾ 宽输入电压范围：3.6V~100V ¾ 高效率：可高达90%
¾ 芯片供电欠压保护：3.2V(迟滞0.5V)
¾ 峰值电流采样电压：250mV
¾ 关断时间可调 ¾ 内置过温调节 ¾ 内置LED 短路保护 ¾ 内置VDD 稳压管
应用领域
¾ LED 手电筒 ¾ 自行车灯 ¾ 大功率LED 照明
深圳市惠新晨电子有限公司
Ｈ５３３１Ｈ５３３１Ｈ５３３１Ｈ５３３１Ｈ５３３１版本Ｖ１．０。

LED手电筒驱动电路及原理图介绍
市场上出现一种廉价的LED手电筒，这种手电前端为5～8个高亮度发光管，使用1～2节电池。

由于使用超高亮度发光管的原因，发光效率很高，工作电流比较小，实测使用一节五号电池5头电筒，电流只有1 00 mA左右。

非常省电。

如果使用大容量充电电池，可以连续使用十几个小时，笔者就买了一个。

从前端
拆开后，根据实物绘制了电路图，如图1所示。

图1 LED手电驱动电路原理图
工作原理：
接通电源后，VT1因R1接负极，而c1两端电压不能突变。

VT1(b)极电位低于e极，VT1导通，VT2(b)极有电流流入，VT2也导通，电流从电源正极经L、VT2(c)极到e极，流回电源负极，电源对L充电，L 储存能量，L上的自感电动势为左正右负。

经c1的反馈作用，VT1基极电位比发射极电位更低，VT1进入深度饱和状态，同时VT2也进入深度饱和状态，即Ib>Ic/β(β为放大倍数)。

随着电源对c1的充电，C1两端电压逐渐升高，即VTI(b)极电位逐渐上升，Ib1逐渐减小，当Ib1<=Ic1/β时，VT1退出饱和区，VT2也退出饱和区，对L的充电电流减小。

此时．L上的自感电动势变为左负右正，经c1反馈作用。

VT1基极电位进一步上升，VT1迅速截止，VT2也截止，L上储存的能量释放，发光管上的电源电压加到L上产生了自感电动势，达到升压的目的。

此电压足以使LED发光。

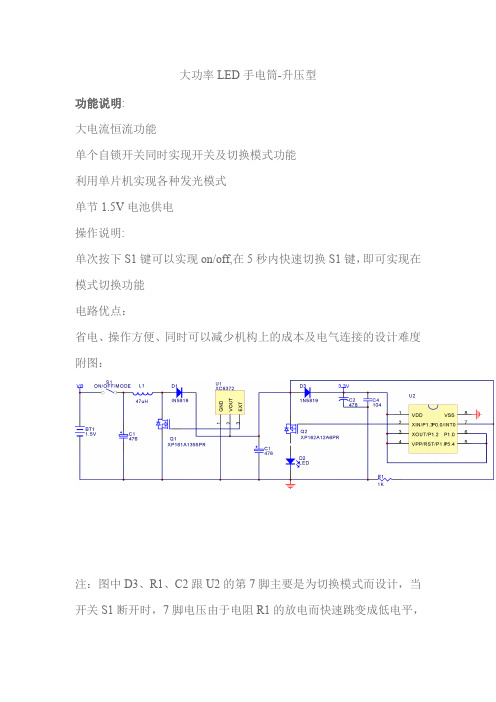

大功率LED手电筒-升压型功能说明:大电流恒流功能单个自锁开关同时实现开关及切换模式功能利用单片机实现各种发光模式单节1.5V电池供电操作说明:单次按下S1键可以实现on/off,在5秒内快速切换S1键，即可实现在模式切换功能电路优点：省电、操作方便、同时可以减少机构上的成本及电气连接的设计难度附图：注：图中D3、R1、C2跟U2的第7脚主要是为切换模式而设计，当开关S1断开时，7脚电压由于电阻R1的放电而快速跳变成低电平，而U2则有防反向放电二极管D3及C2的电压保持的做用而正常工作，当检测到U2的第7脚跳变成低电平时，此时U2的第2脚停止输出，同时将U2进入省电模式（这样可以让U2在开关S1断开时可以工作更长时间）；在一定时间内（电容C2两端电压未放至到U2最低工作电压点时），闭合S1，此时U2的第2脚检测到一个跳变电平，同时将输出状态切换到下一个模试。

但超过一定时间后再次再次闭合S1，U2输出则以第一个模式输出。

大功率LED手电筒-降压型功能说明:大电流恒流功能单个自锁开关同时实现开关及切换模式功能利用单片机实现各种发光模式3.7-8.4V供电操作说明:单次按下S1键可以实现on/off,在5秒内快速切换S1键，即可实现在模式切换功能电路优点：省电、操作方便、同时可以减少机构上的成本及电气连接的设计难度附图：大功率LED手电筒-恒流型功能说明:大电流恒流功能单个自锁开关同时实现开关及切换模式功能利用单片机实现各种发光模式4.2V-6V电池供电操作说明:上电亮100%,按一次亮50%,再按一次OFF，再按一次亮100%，依次循环!!电路优点：省电、操作方便、同时可以减少机构上的成本及电气连接的设计难度附图：。

手电筒芯片手电筒芯片是一种集成电路，用于控制手电筒的开关、亮度和模式等功能。

它作为手电筒的核心部件，负责控制和驱动灯珠，提供灯光的亮度和模式选择，并且节能、高效。

手电筒芯片的主要功能包括以下几个方面：1. 开关控制功能：手电筒芯片可以通过控制芯片上的开关引脚，实现对手电筒的开关控制。

当用户按下手电筒的开关时，芯片会接收到开关信号，从而控制灯珠的开关状态。

通过芯片的控制，实现灯光的开关，方便用户使用。

2. 亮度调节功能：手电筒芯片可以根据用户的需要，控制灯珠的亮度。

一般来说，手电筒芯片会集成PWM控制电路，通过调节PWM信号的占空比，实现对灯珠亮度的调节。

用户可以根据实际使用场景，选择合适的亮度，以提供更好的照明效果。

3. 模式选择功能：手电筒芯片还可以实现不同的灯光模式选择。

例如，常亮模式、闪烁模式、SOS求救模式等。

通过芯片上的控制逻辑，用户可以按下开关，实现不同的模式切换。

灯光模式的多样性可以满足不同用户的需求。

4. 节能高效功能：手电筒芯片设计时，通常会考虑节能和高效的要求。

芯片会采用低功耗设计，以延长电池寿命。

此外，芯片还会根据实际使用情况，自动调整功率，以提供更高的能效。

这样可以延长电池寿命，减少更换电池的频率。

手电筒芯片的设计需要考虑以下几个因素：1. 尺寸和功耗：手电筒芯片的尺寸和功耗需尽量小。

因为手电筒通常需要携带，所以芯片的尺寸要尽量小，以便于集成到手电筒的体积内。

另外，芯片的功耗要尽量低，以延长电池的使用寿命。

2. 可靠性和稳定性：手电筒芯片作为手电筒的核心部件，必须具有高度的可靠性和稳定性。

芯片要经受住多次开关操作，同时还必须能够适应不同环境下的使用条件。

3. 易于使用：手电筒芯片的设计要尽量简单，易于使用。

用户可以通过简单的操作，实现对手电筒的开关、亮度和模式等功能的控制。

总之，手电筒芯片是控制手电筒开关、亮度和模式等功能的关键部件。

它通过集成电路的方式，实现对手电筒的控制和驱动。

JY2412 2 软启动功能 LED 线性恒流驱动 IC概述JY2412 LED 恒流驱动 IC ，是 JY2410es 系列恒流驱动的升级版本，产品秉承了JY2410 的优良特性，更增加了多项最新的专利技术，使产品性能达到了一个新的高度。

JY2412 针对目前各种中小功率的 LED 照明产品而设计，适用于各种小功率球泡灯、日光灯、天花灯、吸顶灯、筒灯等产品。

JY2412 是在 JY2411 的基础上，增加一路恒流驱动模块而成。

具有 A /B 两路恒流驱动,其中，A 路采用内置 600v MOS 功率管，最大输出电流为80ma，B 路驱动输出采用外置 MOS 管，可以带动各种小功率 LED 负载，A/ B 两路输出可以分开使用，也可以合并使用以增加驱动器的输出电流， A/ B 两路驱动各自有电流检测端： csa 和csb ，使用时可以设定各自的电流，JY2412 具有体积小，外部线路结构简单，外围零件少的特点。

JY2412 具有极高的恒流精度，而且，工作时没有电磁辐射，可以轻松通过欧美的 EMI 检测。

JY2412 保持了 JY2410esxx系列产品优异的电气性能之外，产品嵌入了本公司最新的 LED软启动专利技术，LED 光源在上电时，其初始电流，仅为工作电流的 20%然后逐暂增加至 100%，实现了真正意义上的软启动。

产品特点JY2412 内部集成了两路高精度线性恒流模块、外部遥控器接口控制模块、外部PWM 及直流线性调光模块、温度控制模块等。

适合于高压非隔离LED 驱动方案，JY2412 具有两路恒流驱动模块，其中，模块 A 内部自带一枚 600V MOS 功率管，驱动电流达 80ma，B 模块恒流驱动采用 MOS管外挂方式，可以输出较大的电流。

相对JY2411，JY2412更适用于功率较大的 LED 灯具。

JY2412 的两路输出，可以单独使用任何一路，也可以两路同时使用。

可以单独驱动各自的负载，也可以合并使用以增加输出电流。
