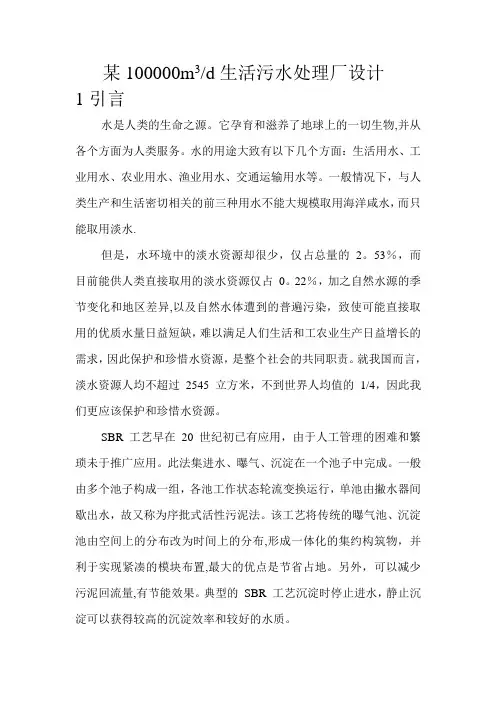

某100000m3/d生活污水处理厂设计1引言水是人类的生命之源。
它孕育和滋养了地球上的一切生物,并从各个方面为人类服务。
水的用途大致有以下几个方面：生活用水、工业用水、农业用水、渔业用水、交通运输用水等。
一般情况下，与人类生产和生活密切相关的前三种用水不能大规模取用海洋咸水，而只能取用淡水.但是，水环境中的淡水资源却很少，仅占总量的2。
53％，而目前能供人类直接取用的淡水资源仅占0。
22％，加之自然水源的季节变化和地区差异,以及自然水体遭到的普遍污染，致使可能直接取用的优质水量日益短缺，难以满足人们生活和工农业生产日益增长的需求，因此保护和珍惜水资源，是整个社会的共同职责。
就我国而言，淡水资源人均不超过2545 立方米，不到世界人均值的1/4，因此我们更应该保护和珍惜水资源。
SBR 工艺早在20 世纪初已有应用，由于人工管理的困难和繁琐未于推广应用。
此法集进水、曝气、沉淀在一个池子中完成。
一般由多个池子构成一组，各池工作状态轮流变换运行，单池由撇水器间歇出水，故又称为序批式活性污泥法。
该工艺将传统的曝气池、沉淀池由空间上的分布改为时间上的分布,形成一体化的集约构筑物，并利于实现紧凑的模块布置,最大的优点是节省占地。
另外，可以减少污泥回流量,有节能效果。
典型的SBR 工艺沉淀时停止进水，静止沉淀可以获得较高的沉淀效率和较好的水质。
1 概述1.1 设计任务和依据1.1.1 设计任务本设计方案的编制范围是某生活污水处理工艺,处理能力为10 万m3/d，内容包括处理工艺的确定、各构筑物的设计计算、设备选型、管道铺设、平面布置、高程计算。
完成总平面布置图、剖面图、一个主要构筑物的详图。
1。
1。
2 设计依据(1）《中华人民共和国环境保护法》和《水污染防治法》（2)《污水综合排放标准GB8978－1996》（3）建设部标准《生活杂用水水质标准》（CJ25.1—89)（4）指导老师提供的有关设计文件和基础数据1。

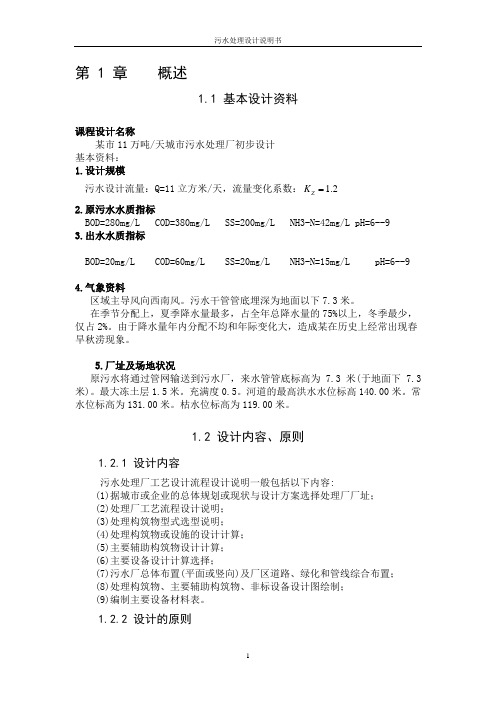

第 1 章概述1.1 基本设计资料课程设计名称某市11万吨/天城市污水处理厂初步设计基本资料：1.设计规模K污水设计流量：Q=11立方米/天，流量变化系数： 1.2Z2.原污水水质指标BOD=280mg/L COD=380mg/L SS=200mg/L NH3-N=42mg/L pH=6--93.出水水质指标BOD=20mg/L COD=60mg/L SS=20mg/L NH3-N=15mg/L pH=6--94.气象资料区域主导风向西南风。
污水干管管底埋深为地面以下7.3米。
在季节分配上，夏季降水量最多，占全年总降水量的75%以上，冬季最少，仅占2%。
由于降水量年内分配不均和年际变化大，造成某在历史上经常出现春旱秋涝现象。
5.厂址及场地状况原污水将通过管网输送到污水厂，来水管管底标高为 7.3米(于地面下7.3米)。
最大冻土层1.5米。
充满度0.5。
河道的最高洪水水位标高140.00米。
常水位标高为131.00米。
枯水位标高为119.00米。
1.2 设计内容、原则1.2.1 设计内容污水处理厂工艺设计流程设计说明一般包括以下内容:(1)据城市或企业的总体规划或现状与设计方案选择处理厂厂址；(2)处理厂工艺流程设计说明；(3)处理构筑物型式选型说明；(4)处理构筑物或设施的设计计算；(5)主要辅助构筑物设计计算；(6)主要设备设计计算选择；(7)污水厂总体布置(平面或竖向)及厂区道路、绿化和管线综合布置；(8)处理构筑物、主要辅助构筑物、非标设备设计图绘制；(9)编制主要设备材料表。
1.2.2 设计的原则考虑城市经济发展及当地现有条件，确定方案时考虑以下原则：(1)要符合适用的要求。
首先确保污水厂处理后达到排放标准。
考虑现实的技术和经济条件，以及当地的具体情况(如施工条件)，在可能的基础上，选择的处理工艺流程、构(建)筑物型式、主要设备、设计标准和数据等，应最大限度地满足污水厂功能的实现，使处理后污水符合水质要求。
毕业设计10000m3/d城镇生活污水处理工艺设计学生姓名：学号：环境与安全工程系系部：专指导教师：二○一五年六月毕业设计任务书论文题目：10000m3/d城镇生活污水处理工艺设计系部：环境与安全工程系专业：环境工程学号：学生：指导教师（含职称）：1．课题意义及目标本毕业设计根据基本工艺技术指标，通过工艺计算，设计10000m3/d城镇生活污水处理工艺设计。
培养学生对污水处理设备的设计能力，提高综合运用所学的环境工程工程专业理论知识和技能去分析、解决实际问题的能力，使学生进一步巩固和提高学过的基础理论和专业知识，对所学过的基础理论和专业知识进行一次全面、系统地回顾和总结，为学生在毕业后从事环境工程方面的工作打好基础。
2．主要内容毕业设计的主要设计内容如下：（1）选择合适的综合污水处理工艺，通过对主要设备的设计和选型，对拟处理的污水进行经济有效地处理至达标。
（2）初步思考设计的思路，对设计中涉及的专业知识进行学习和掌握；(3）根据工艺流程，画出方案的设计图；（4）计算确定各种建构筑物的主要尺寸及工艺参数，进行工程概预算，得出工程建设成本以及污水处理站的运行成本；（5）编写设计，绘制相关图纸。
3．主要参考文献[1]玉川等.城市污水厂处理设施设计计算.北京：化学工业出版社，2010[2]张自杰主编.废水处理理论与设计.北京：中国建筑工业出版社，2011[3]金兆丰，余志荣主编.污水处理组合工艺及工程实例.北京：化学工艺出版社，2011[4]组织编写（第二版）.水处理工程典型设计实例.北京：化学工业出版社，20094．进度安排10000m3/d城镇生活污水处理工艺设计摘要：这次毕业设计的题目为10000m3/d城镇生活污水处理工艺设计，采用倒置A2O 工艺。
设计主要任务是依据该市污水的性质、规模的要求来对污水处理厂进行初步设计。
污水处理厂初步设计要求完成设计说明书一份、污水处理厂总平面图一张及污水处理厂污水与污泥高程图一张；单项处理构筑物设计中，主要是完成主体处理构筑物的选型以及平面图的绘制。

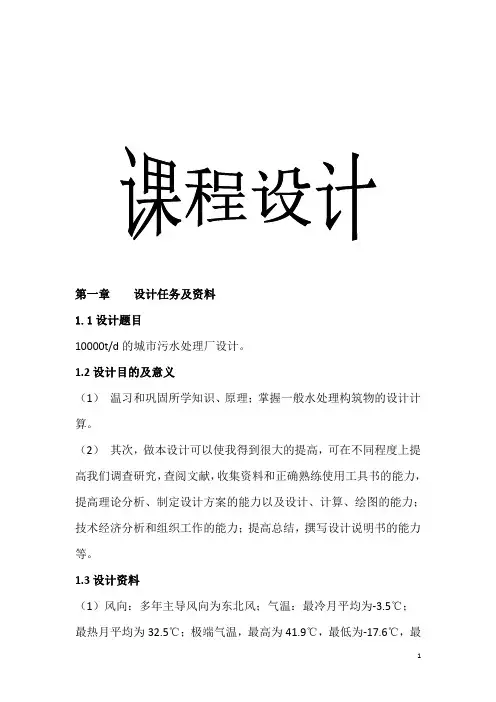

第一章设计任务及资料1.1设计题目10000t/d的城市污水处理厂设计。
1.2设计目的及意义（1）温习和巩固所学知识、原理；掌握一般水处理构筑物的设计计算。
（2）其次，做本设计可以使我得到很大的提高，可在不同程度上提高我们调查研究，查阅文献，收集资料和正确熟练使用工具书的能力，提高理论分析、制定设计方案的能力以及设计、计算、绘图的能力；技术经济分析和组织工作的能力；提高总结，撰写设计说明书的能力等。
1.3设计资料（1）风向：多年主导风向为东北风；气温：最冷月平均为-3.5℃；最热月平均为32.5℃；极端气温，最高为41.9℃，最低为-17.6℃，最大冻土深度为0.18m；水文：降水量多年平均为每年728mm；蒸发量多年平均为每年1210mm；地下水水位，地面下5～6m。
（2）厂区地形：污水厂选址区域海拔标高在64～66m之间，平均地面标高为64.5m。
平均地面坡度为0.30‰～0.5‰，地势为西北高，东南低。
厂区征地面积为东西长380m，南北长280m。
（3）原污水水质：COD cr 350 mg/L BOD5 150 mg/L SS 200 mg/L NH2-N 15 mg/L（4）出水要求（一级标准）COD cr≤50mg/L BOD5≤10mg/L SS≤10 mg/L NH2-N≤5 mg/L TN≤15 mg/L第二章设计方案论证2.1厂区地形污水厂选址区域海拔标高在64～66m之间，平均地面标高为64.5m。
平均地面坡度为0.30‰～0.5‰，地势为西北高，东南低。
厂区征地面积为东西长380m，南北长280m。
2.2污水处理工艺流程的选择1、工艺方案分析：本项目污水处理的特点为：①污水以有机污染为主，BOD/COD =0.429,可生化性较好，重金属及其他难以生物降解的有毒有害污染物一般不超标；②污水中主要污染物指标BOD、COD、SS值为典型城市污水值。
针对以上特点，以及出水要求，现有城市污水处理技术的特点，以采用生化处理最为经济。
毕业设计任务书小城镇污水处理工程设计（10000吨/日）班级姓名指导教师开题日期扬州大学环境科学与工程学院二○一二年二月１《小城镇污水处理工程设计（10000吨/日）》课题一、课题概况扬州市某乡镇拟建一城镇污水处理厂，该污水处理厂主要以城镇污水为主，同时兼顾处理部分工业废水，污水处理对象为城镇生活污水、工业污水，该废水中含有大量有机物、悬浮物、氨氮等，废水悬浮物含量高，如将该废水直接排放必将严重污染排放水体，并危及人类的生命安全。
污水厂设计规模为10000吨/日，排放标准为《污水综合排放标准》（GB18918-2002）中一级标准中A标准。
二、设计依据1.项目依据2.工艺规范依据1)《室外排水设计规范》 GB50014-20062)《建筑给水排水设计规范》 GB50015-20033)《泵站设计规范》 GB/T50265-974)《城镇污水处理厂附属建筑和附属设备设计标准》CJJ31-895)《污水综合排放标准》 GB8978-19966)《城镇污水处理厂污染物排放标准》（GB18918-2002）7)《城市污水处理厂污水污泥排放标准》 CJ3025-938)《污水排入城镇下水道水质标准》（CJ343-2010）9)《城市污水生物脱氮除磷处理设计规程》（CECS149：2003）三、设计规模与标准(一)设计规模根据政府的要求，污水设计规模为日处理10000吨，项目一次性建设完２成。
(二)设计水质生活污水水质拟考虑参照类比我国同类型城市污水处理厂的设计进水水质进行分析论证确定。
根据本工程所在地域实际情况，参照同类型城市污水处理厂的进水水质，同时考虑留有适当余地，确定进入污水处理厂生活污水水质如下：BOD5150mg/LCODcr 300mg/LSS 200mg/LTN 40mg/LTP 4mg/L所有企业排入污水处理厂的污水必须达到“污水排入城市下水道水质标准”，方可排入城镇下水道系统。
否则应在厂内进行预处理，以避免对污水处理厂生化处理的运行以及对环境有破坏性的影响。
A2-O法处理10000m3-d生活污水工艺设计A2/O法处理10000m3/d生活污水工艺设计一、引言近年来，城市化的快速发展导致了生活污水的剧增，处理生活污水的技术和方法显得尤为重要。
本文针对某城市生活污水处理工程设计，选用A2/O法作为处理工艺，并对其工程设计进行详细描述和分析，以期为生活污水处理设施的规划与建设提供一定的参考。
二、A2/O法简介A2/O法是一种生物处理工艺，其中A代表“厌氧池”，O代表“氧化池”。
该方法通过厌氧池和氧化池两个阶段将污水进行处理，其特点是处理效果稳定、投资和运营费用较低，适用于中小型污水处理厂。
三、设计分析1. 设计参数根据设计要求，处理规模为10000m3/d的生活污水工程，具体设计参数如下：- 水力负荷：0.25～0.35m3/(m2·d)- HRT（停留时间）：12～24h- MLSS（混合液悬浮物浓度）：3000～5000mg/L- HRT/HRTa（厌氧停留时间与好氧停留时间之比）：3～4:1 2. 工艺流程（1）初沉池：将生活污水中的大颗粒污染物、悬浮物和部分有机物固定下沉，起到初步排污和去除杂质的作用。
（2）进入A2/O法系统：生活污水进入厌氧池，通过厌氧反应将有机物转化为沼气，减少有机物负荷。
（3）进入好氧池：厌氧处理后的污水进入好氧池，通过好氧微生物分解有机物，减少COD（化学需氧量）和BOD（生物需氧量）的含量。
（4）二沉池：处理完的污水经过二沉池沉淀，废水从上部排出，污泥从底部排出。
（5）气浮池：通过气浮池将水中的浮沉物进一步去除，提高水质。
（6）消毒：使用消毒剂杀灭残留的细菌和病毒，确保出水达到国家标准。
3. 设计考虑在A2/O法处理10000m3/d生活污水的工艺设计中，需考虑以下几个方面：- 污水的处理效果：确保出水COD、BOD、SS（悬浮物浓度）等指标达标，保证出水质量符合国家相关标准。
- 设备的选择和布局：根据处理规模和投资成本，选用适当的设备，并合理布局，以便实现高效稳定的处理效果。

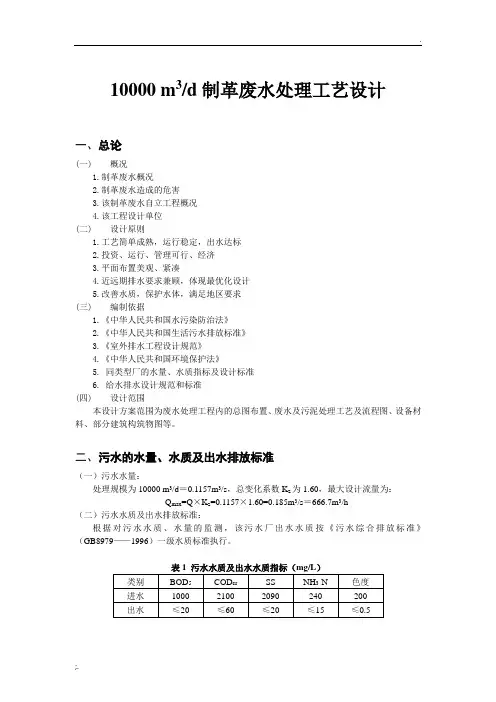

10000 m3/d制革废水处理工艺设计一、总论(一)概况1.制革废水概况2.制革废水造成的危害3.该制革废水自立工程概况4.该工程设计单位(二)设计原则1.工艺简单成熟，运行稳定，出水达标2.投资、运行、管理可行、经济3.平面布置美观、紧凑4.近远期排水要求兼顾，体现最优化设计5.改善水质，保护水体，满足地区要求(三)编制依据1.《中华人民共和国水污染防治法》2.《中华人民共和国生活污水排放标准》3.《室外排水工程设计规范》4.《中华人民共和国环境保护法》5. 同类型厂的水量、水质指标及设计标准6. 给水排水设计规范和标准(四)设计范围本设计方案范围为废水处理工程内的总图布置、废水及污泥处理工艺及流程图、设备材料、部分建筑构筑物图等。
二、污水的水量、水质及出水排放标准（一）污水水量：处理规模为10000 m3/d＝0.1157m3/s，总变化系数K z为1.60，最大设计流量为：Q max=Q×K z=0.1157×1.60=0.185m3/s＝666.7m3/h（二）污水水质及出水排放标准：根据对污水水质、水量的监测，该污水厂出水水质按《污水综合排放标准》（GB8979——1996）一级水质标准执行。
三、处理工艺设计（一）水质分析：制革废水的特点主要是水量水质波动大、可生化性好、悬浮物浓度高，易腐败，产生污泥量大、废水含无机有毒化合物，充分考虑制革废水的特点，并根据国内外制革废水处理的设计和实践经验，采用物化处理与生化处理相结合的工艺：A/A/O生化处理+Fenton深度处理工艺对废水进行处理，处理后的COD、SS 、BOD 、氨氮、Cr 、总铬、硫化物的最大日均浓度均达到《污水综合排放标准》(GB8979—1996)中的一级标准。
（二）工艺流程：污泥回流图1 工艺流程图（三）工艺流程说明：1、本处理系统采用独特的污泥回流共絮凝技术，即将后段生化处理产生的剩余污泥回流至沉淀池作为生物絮凝剂对废水中的悬浮物质和胶体物质进行吸附絮凝作用，在沉淀池中进行沉淀去除，显著提高沉淀池的有机物去除率，从而节省工程运行费用。
综合实验与设计题目：10000m3/d城市污水处理厂综合设计专业: 环境工程年级: 2011级学号: 3211007605姓名: 廖燧娟指导教师: 谢光炎广东工业大学环境科学与工程学院2015年03月摘要我国水体污染主要来自两方面，一是工业发展超标排放工业废水，二是城市化中由于城市污水排放和集中处理设施严重缺乏，大量生活污水未经处理直接进入水体造成环境污染。
工业废水近年来经过治理虽有所减少，但城市生活污水有增无减，占水质污染的51%以上。
我国水体污染主要来自两方面，一是工业发展超标排放工业废水，二是城市化中由于城市污水排放和集中处理设施严重缺乏，大量生活污水未经处理直接进入水体造成环境污染。
工业废水近年来经过治理虽有所减少，但城市生活污水有增无减，占水质污染的51%以上。
本设计要求处理水量为10000m3/d的城市生活污水，设计方案针对已运行稳定有效的A2/O活性污泥法工艺处理城市生活污水。
A2O工艺由于不同环境条件，不同功能的微）能生物群落的有机配合，加之厌氧、缺氧条件下，部分不可生物降解的有机物（CODNB被开环或断链，使得N、P、有机碳被同时去除，并提高对COD的去除效果。
它可以同NB－－时完成有机物的去除，硝化脱氮、磷的过量摄取而被去除等功能，脱氮的前提是NH3N应完全硝化，好氧池能完成这一功能，缺氧池则完成脱氮功能。
厌氧池和好氧池联合完成除磷功能。
关键词：城市生活污水，活性污泥，A2/O目录摘要 (II)目录 (III)第一章设计概述 ······································································- 1 -1设计任务 ······································································- 1 - 2设计原则 ······································································- 1 - 3设计依据 ······································································- 2 - 第二章工艺流程及说明 ·····························································- 2 -1工艺方案分析 ································································- 2 - 2工艺流程 ······································································- 3 - 3流程各结构介绍 ·····························································- 3 -3.1格栅······························································································· - 3 -3.2沉砂池··························································································· - 4 -3.3初沉池··························································································· - 4 -3.4生物化反应池··············································································· - 4 -3.5二沉池··························································································· - 6 -3.6浓缩池··························································································· - 6 - 第三章构筑物设计计算 ·····························································- 6 -1格栅 ············································································- 6 -1.1设计说明······················································································· - 6 -1.2设计计算······················································································· - 7 -2沉砂池 ······································································· - 10 -2.1设计说明······················································································- 10 - 3初沉池 ······································································· - 11 -3.1设计说明······················································································- 11 -3.2设计计算······················································································- 11 - 4生化池 ······································································· - 12 -4.1设计说明······················································································- 12 -4.2设计计算······················································································- 13 - 5二沉池 ······································································· - 20 -5.1设计说明······················································································- 20 -5.2设计计算······················································································- 20 - 6液氯消毒 ···································································· - 23 -6.1设计说明······················································································- 23 -6.2设计计算······················································································- 23 - 7污泥浓缩池 ································································· - 24 -7.1设计说明······················································································- 24 -7.2设计计算······················································································- 24 -8 污泥消化池 ································································· - 25 -8.1设计说明······················································································- 25 -8.2设计计算······················································································- 26 - 9浓缩污泥提升泵房 ························································ - 32 -9.1设计选型······················································································- 32 -9.2提升泵房······················································································- 32 -9.3污泥回流泵站··············································································- 32 -10污泥脱水间 ······························································· - 33 -10.1设计说明······················································································- 33 -11鼓风机房 ·································································· - 33 - 12恶臭处理系统 ···························································· - 33 -12.1设计说明······················································································- 33 -12.2设计计算······················································································- 33 -12.3风机选型······················································································- 34 - 第四章污水处理厂总体布置 ····················································· - 35 -1总平面布置 ································································· - 35 -1.1总平面布置原则··········································································- 35 -1.2总平面布置结果··········································································- 35 -2高程布置 ·································································································- 36 -2.1高程布置原则··············································································- 36 - 第五章参考文献 ···································································· - 36 -第一章设计概述1设计任务本次课程设计的主要任务是完成某城市污水厂的A2/O工艺设计处理生活污水，处理水量为10000m3/d，按近期规划人口10万人计算（自定）。

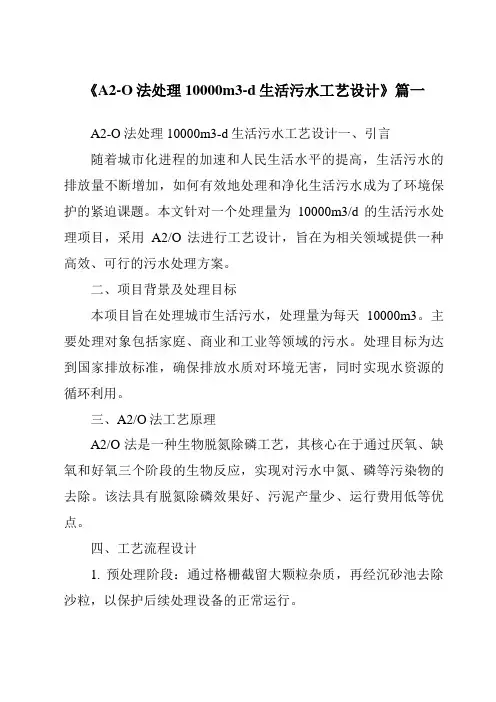

《A2-O法处理10000m3-d生活污水工艺设计》篇一A2-O法处理10000m3-d生活污水工艺设计一、引言随着城市化进程的加速和人民生活水平的提高，生活污水的排放量不断增加，如何有效地处理和净化生活污水成为了环境保护的紧迫课题。
本文针对一个处理量为10000m3/d的生活污水处理项目，采用A2/O法进行工艺设计，旨在为相关领域提供一种高效、可行的污水处理方案。
二、项目背景及处理目标本项目旨在处理城市生活污水，处理量为每天10000m3。
主要处理对象包括家庭、商业和工业等领域的污水。
处理目标为达到国家排放标准，确保排放水质对环境无害，同时实现水资源的循环利用。
三、A2/O法工艺原理A2/O法是一种生物脱氮除磷工艺，其核心在于通过厌氧、缺氧和好氧三个阶段的生物反应，实现对污水中氮、磷等污染物的去除。
该法具有脱氮除磷效果好、污泥产量少、运行费用低等优点。
四、工艺流程设计1. 预处理阶段：通过格栅截留大颗粒杂质，再经沉砂池去除沙粒，以保护后续处理设备的正常运行。
2. A2/O生物反应阶段：将预处理后的污水依次通过厌氧、缺氧和好氧反应池，实现脱氮除磷的效果。
3. 二沉池阶段：生物反应后的污水进入二沉池，使污泥与水分离，以便后续处理和回收利用。
4. 消毒阶段：为确保出水质量，对二沉池出水进行消毒处理，杀灭病菌和病毒。
5. 污泥处理阶段：将二沉池中产生的污泥进行浓缩、脱水、稳定化处理，降低其对环境的影响。
6. 清水回用阶段：经过上述处理后，达到回用水标准的清水可进行回收利用，减轻对水资源的消耗。
五、设备选型与参数设置根据工艺流程设计，选择合适的设备并进行参数设置。
主要包括格栅、沉砂池、生物反应池、二沉池、消毒设备、污泥处理设备等。
设备选型需考虑其性能、能耗、使用寿命等因素，参数设置需根据实际处理需求进行调整。
六、运行管理与维护为确保A2/O法处理工艺的正常运行，需制定严格的运行管理与维护制度。
包括定期检查设备运行状况、调整工艺参数、清理沉淀物、更换滤料等。
目录1.设计概述21.1设计依据及设计任务21.2设计排水水质去除率32.城市污水处理方案的确定42.1确定污水处理方式的原则42.2污水处理工艺的简介52.3污水处理工艺流程示意图52.4 主要构筑物的选择53.污水处理系统的设计83.1进水观察井83.2格栅93.3曝气沉砂池设计113.4 初次沉淀池的设计143.5 A/O工艺的设计173.6 二沉池的设计223.7 紫外线消毒264.污水处理厂的布置284.1污水处理厂平面布置285.2 污水处理厂高程布置311.设计概述1.1设计依据及设计任务⏹设计题目：10000立方/天小城镇生活污水处理工程设计⏹设计目的✧掌握基本的设计步骤✧掌握水污染控制工程设计技巧✧掌握小城镇生活污水处理的基本工艺流程✧掌握水污染工程设计计算方法✧熟悉环境工程制图标准及规范⏹设计（研究）内容和要求：●完成一套完整的设计计算说明书。
要求如下：✧各构筑物的尺寸，利于施工✧各设备的参数，利于选型✧各管道参数，利于安装✧各控制节点的排布，利于管理✧各环节的水头损失，利于节能●设计图集✧平面布置图✧高程图✧主要构筑物结构图✧ 设备一栏表 ✧ 材料一栏表 ⏹设计原始资料：✧ 小城镇生活污水量是10000立方/天，水量变化系数取1.3。
✧ 出水达到《城镇污水处理厂污染物排放标准GB18918-2002》一级A 标准，即：L mg COD Cr /50≤，L mg SS /10≤，L mg BOD /105≤L mg TN /15≤，L mg N NH /84≤-，L mg TP /5.0≤✧ 设计条件✓ 日均待处理污水量：d m Q v /100003=✓ 进水水质：L mg COD Cr /300≤，L mg SS /200≤，L mg BOD /2205≤L mg N NH /304≤-，L mg TP /10≤1.2设计排水水质去除率✧ 城市污水经处理后，就近排入水体。
污水处理厂出水水质参考《城镇污水处理厂污染物排放标准》（GB18918-2002）中的一级B 标准，并尽量争取提高出水水质，因此确定本污水厂出水水质控制为：L mg COD Cr /50≤，L mg SS /10≤，L mg BOD /105≤L mg N NH /84≤-，L mg TP /5.0≤✧ 结合排放水要求和出水水质，计算去除率，如表1所示：00100%eC C E C -=⨯式中：——进水物质浓度；——出水物质浓度表1 水质去除率计算2.城市污水处理方案的确定2.1确定污水处理方式的原则影响物水处理方式与处理的相关状况如;处理水量、排放标准、原水水质、建设投资、运行成本、处理效果及稳定性，工程应用状况、维护管理是否简单方便以及能否与深度处理组合等因素相关。
具体污水方式确定的原则，见表2。
表2 污水处理方式的原则2.2污水处理工艺的简介根据测量的水量、水质和环境容量降低的结论确定污水及污泥处理应达准，根据以上的分析和综合，并且结合当地的经济状况，故本设计所选择的工艺为A/O工艺。
A/O工艺特点：反硝化产生碱度补充硝化反应之需，可以补偿硝化反应碱度的50%左右；可以利用污水中有机碳源；反硝化菌对碳源利用更加广泛，及包括难降解的有机物；可以有效控制污泥膨胀；工艺流程简单，基建费用和运行费用较低，脱氮率在70%左右但出水中仍有部分硝酸盐，在二次沉淀池终会造成反硝化反应污泥上浮。
2.3污水处理工艺流程示意图2.4 主要构筑物的选择2.4.1 污水处理构筑物的选择●格栅格栅主要是为了截留较大的悬浮物及漂浮物，减轻后续处理构筑物的处理负荷。
清除截留污物的方法有两种：人工清除和机械清除。
大型污水处理厂，一般用机械清除截留物。
本设计确定采用两道格栅，50mm 的粗格栅和10mm的细格栅。
●进水观察井进水观察井于厂区进水管和粗格栅间之间。
●污水泵房根据污水处理规模及相关情况选泵；污水泵站建设根据泵站规模大小、地质水文条件、地形及施工方案、管理水平、环境要求等。
本工程设计确定采用与粗格栅合建的潜水泵房。
●沉砂池沉砂池的功能的去除比重较大的无机颗粒。
按水流方向的不同可分为平流式、竖流式、曝气沉砂池和旋流沉砂池四类。
A.竖流沉砂池排砂方便，效果好，构造简单工作稳定。
池深大，施工困难，造价较高，对耐冲击负荷和温度的适应性较差，池径受到限制，过大的池径会使布水不均匀。
B.平流沉砂池沉淀效果好，耐冲击负荷，适应温度变化。
工作稳定，构造简单，易于施工，便于管理。
占地大，配水不均匀，易出现短流和偏流，排泥间距较多，池中约夹杂有15%左右的有机物使沉砂池的后续处理增加难度。
C.曝气沉砂池克服了平流沉砂池的缺点，使砂粒与外裹的有机物较好的分离，通过调节布气量可控制污水的旋流速度，使除砂效率较稳定，受流量变化影响小，同时起预曝气作用，其沉砂量大，且其上含有机物少。
由于需要曝气，所以池内应考虑设消泡装置，其他型易产生偏流或死角，并且由于多了曝气装置而使费用增加，并对污水进行预曝气，提高水中溶解氧。
D.旋流沉砂池（钟式沉砂池）占地面积小，可以通过调节转速，使得沉砂效果最好，同时由于采用离心力沉砂，不会破坏水中的溶解氧水平（厌氧环境）。
气提或泵提排砂，增加设备，水厂的电气容量，维护较复杂。
基于以上四种沉砂池的比较，本工程设计确定采用曝气沉砂池。
●沉淀池由于本设计主要构筑物采用A/O工艺，可设初次和二次沉淀池，初沉池设在沉砂池后面，生物处理构筑物前面；二沉池设在生物处理构筑物的后面，用于去除活性污泥或腐殖污泥。
沉淀池有平流沉淀池、辐流沉淀池、竖流沉淀池、斜板（管）沉淀池。
综合比较，四种沉淀池的优缺点，结合本设计的具体资料要求，本设计二沉池采用中心进水、周边出水的辐流式沉淀池。
●A/O池本设计结合设计初始数据和经济情况及污水厂所在地气候条件，采用A/O型工艺。
●消毒污水处理厂一般消毒方法有液氯消毒、漂白粉消毒、紫外线消毒和臭氧消毒等四种，比较其优缺点本设计采用紫外线消毒。
●化学除磷加药本设计考虑到初始数据中，除磷效率高达95%，为达到稳定的符合标准的出水水质，在初沉池采用化学药剂进行除磷。
3.污水处理系统的设计 3.1进水观察井污水处理若出现故障时，为了维修故障构筑物，保护所有构筑物，在进入格栅井前设置进水观察井。
a) 进水观察井的作用：汇集各种来水并改变进水方向，确保进水的稳定性。
b) 进水观察井前设跨越管，跨越管的作用：当污水厂出现故障或维修时，可使污水直接排入水体，跨越管的管径比进水管要略大，取为mm 1400c) 进水观察井设计要求如下:设在污水处理前，在具体构筑物粗格栅、集水池前；形式为圆形、矩形或梯形；井底高程不得高于最低来水管管底，水面不得淹没来水官管顶。
d) 考虑施工方便以及水力条件具体设计要求：进水观察井尺寸取m 42⨯、井深m 4、井内水深m 2.1；进水观察井井底标高为m 000.4-（设地面高标为m 000.0），进水观察井水面标高为m 000.2-，超越管位于进水管顶m 5.0处，即超越管管底标高为m 000.2-。
采用ZMQF 型明杆式铸铁方井门：尺寸为m D L 42⨯=⨯，重量为kg 225。
启闭机的选择根据启闭力在《给水排水手册》第11册P705-706上查得采用XLQ-5型启闭机。
e) 污水厂进水管设计 ● 设计依据：✓ 进水流速在s m /1.1~9.0； ✓ 进水管管材为钢筋混凝土管； ✓ 进水管按非满流设计，014.0=n 。
● 设计计算✓ 取进水管径为mm D 1200=，流速s m v /00.1=，设计坡度%5.0=I 。
✓ 已知最大日污水量s m d m Q /150.03.1/1000033max =⨯=；✓ 初定充满度75.0=Dh，则有效水深mm h 90075.01200=⨯=； ✓ 已知管内底标高为m 700.3-，则水面标高为：m 800.2-； ✓ 管顶标高为：m 500.22.17.3-=+-； ✓ 进水管水面距地面距离：m 800.2-。
3.2格栅 ●设计要求a) 污水处理系统前格栅条间隙应符合：人工清除mm 40~25;机械清除mm 25-16;最大间隙mm 40。
b) 水泵前格栅间隙不大于mm 25,污水处理前可不再设置格栅； c) 粗格栅间隙一般采用 mm 150~50,细格栅采用mm 10~3;d) 过栅流速一般采用s m /0.1~6.0；格栅前渠道水流速度一般采用s m /9.0~4.0； e) 格栅倾角一般采用︒︒75~45； f)通过格栅的水头损失一般采用 s m /15.0~08.0；g) 格栅间工作台两侧过道宽度不应小于m 7.0；h) 工作台正面过道宽度：人工清除，不小于m 2.1；机械清除，不小于m 5.1； i) 机械格栅的动力装置一般宜设在室内或采取其它保护设备的措施； j)格栅间应安设调运设备，以进行检修、栅渣的日常清除。
3.2.1 格栅的设计 ◆ 格栅设计参数：✓ 栅前流速：s m v /9.0=栅前 ✓ 过栅流速：s m v /0.1=； ✓ 格栅间隙：mm b 20=； ✓ 栅条宽度:m mm S 01.010==； ✓ 格栅安装倾角:︒=60α；✓ 每1000立方污水的单位栅渣量：3103.0m W = ◆ 格栅的设计计算✓ 栅前水深 ：m v Q h 29.0221max=⋅=栅前； ✓ 栅条间隙数n ：()个24129.002.0)60(sin 150.0sin 2/12/1max≈⨯⨯⨯=⋅⋅⋅=vh b Q n α✓ 栅槽宽度Bm n bn n S B 7.02402.0)1(01.0)1(=⨯+-⨯=+-⋅=◆ 格栅的栅前进水渠道渐宽部分长度 1L设进水渠宽m B 55.01=，渐宽部分展开角︒=201α，则此进水渠道内的流速为s m v /91.01=，即：m B B L 23.020tan 211=︒-=◆ 格栅与提升泵房连接处渐窄部分长度：m L L 12.0212==◆ 格栅的过栅水头损失：设栅条断面为锐边矩形断面，则42.2,3==βk ：m k g v b S h 127.0360sin 81.921201042.2sin 22342341=⨯︒⨯⨯⨯⎪⎭⎫⎝⎛⨯=⋅⋅⋅⎪⎭⎫ ⎝⎛⋅=αβ◆ 栅前槽总高度：设栅前渠道超高m h 3.02=，则栅前槽高：m h h H 59.03.029.021=+=+=◆ 栅后槽总高度：设栅前渠道超高m h 3.02=，则栅前槽高：m h h h H 72.03.0127.029.021=++=++=◆ 栅槽总长度m H L L L 19.260tan 59.00.15.012.023.0tan 0.15.0121=︒++++=++++=α ◆ 每日栅渣量d m K W Q W /0.23.010003.18640003.0150.010*********max >=⨯⨯⨯=⨯⋅⋅=总故采用机械清渣。
