数字电路基础知识——3.7 MSI组合逻辑电路的分析

组合逻辑电路的分析在分析组合逻辑电路时，我们可以使用真值表、卡诺图或布尔代数等方法。

下面将分别介绍这些方法的基本原理和应用。

1.真值表分析法真值表是列出电路的所有可能输入和对应输出的表格。

通过逐行检查真值表的输出列，可以确定电路的功能。

真值表分析法适用于较小规模的电路，但对于较复杂的电路可能不够实用。

2.卡诺图分析法卡诺图是一种图形表示方法，用于描述逻辑函数之间的关系。

它将所有可能的输入组合表示为一个方格矩阵，每个方格代表一个状态。

相邻的方格表示输入之间只有一个位不同。

通过合并相邻的方格，我们可以找到简化逻辑函数的最小项或最小项组合。

卡诺图分析法可以用来优化逻辑电路，减少门的数量和延迟。

3.布尔代数分析法布尔代数是一种用符号和运算规则描述逻辑函数的代数系统。

我们可以使用布尔代数的运算规则来简化和优化逻辑电路。

常见的布尔代数运算包括与运算、或运算、非运算和异或运算等。

通过应用这些运算规则，我们可以将复杂的逻辑函数简化为最小项或最小项组合，从而简化电路。

在进行组合逻辑电路的分析时，我们首先需要确定电路的输入和输出。

然后，我们可以根据电路的功能和输出要求，绘制真值表或卡诺图。

通过分析真值表或卡诺图，我们可以找到逻辑函数的最小项或最小项组合。

接下来，我们可以将这些最小项或最小项组合转化为逻辑门的输入方式。

最后，我们可以使用布尔代数的运算规则来简化逻辑函数和电路。

组合逻辑电路的分析是电路设计和优化的重要一步。

通过应用不同的分析方法，我们可以更好地理解电路的功能和性质，从而更好地设计和优化电路。

在分析组合逻辑电路时，我们需要注意电路的输入和输出要求，合理选择和配置逻辑门，以及优化电路的延迟和开销。

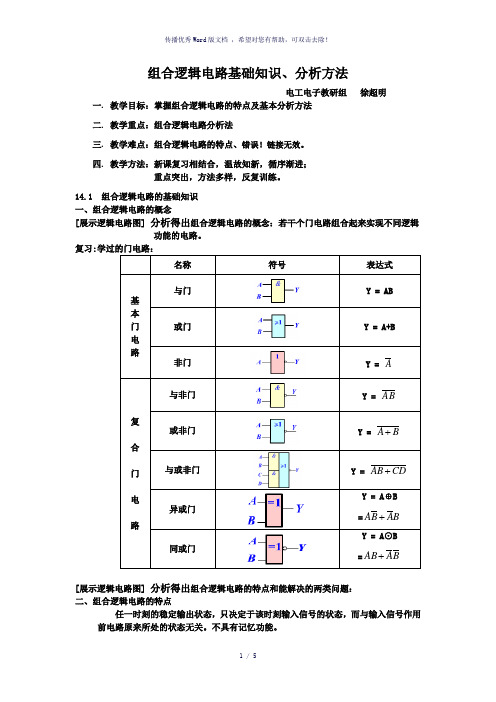

组合逻辑电路基础知识、分析方法电工电子教研组徐超明一.教学目标：掌握组合逻辑电路的特点及基本分析方法二.教学重点：组合逻辑电路分析法三.教学难点：组合逻辑电路的特点、错误！链接无效。

四.教学方法：新课复习相结合，温故知新，循序渐进；重点突出，方法多样，反复训练。

14.1 组合逻辑电路的基础知识一、组合逻辑电路的概念[展示逻辑电路图]分析得出组合逻辑电路的概念：若干个门电路组合起来实现不同逻辑功能的电路。

复习:名称符号表达式基本门电路与门Y = AB 或门Y = A+B 非门Y =A复合门电路与非门Y = AB 或非门Y = BA+与或非门Y = CDAB+异或门Y = A⊕B=BABA+同或门Y = A⊙B=BAAB+[展示逻辑电路图]分析得出组合逻辑电路的特点和能解决的两类问题：二、组合逻辑电路的特点任一时刻的稳定输出状态，只决定于该时刻输入信号的状态，而与输入信号作用前电路原来所处的状态无关。

不具有记忆功能。

三、组合逻辑电路的两类问题：1.给定的逻辑电路图,分析确定电路能完成的逻辑功能。

→分析电路2.给定实际的逻辑问题，求出实现其逻辑功能的逻辑电路。

→设计电路 14．1．1 组合逻辑电路的分析方法 一、 分析的目的：根据给定的逻辑电路图，经过分析确定电路能完成的逻辑功能。

二、 分析的一般步骤：1. 根据给定的组合逻辑电路，逐级写出逻辑函数表达式；2. 化简得到最简表达式；3. 列出电路的真值表；4. 确定电路能完成的逻辑功能。

口诀: 逐级写出表达式，化简得到与或式。

真值表真直观， 分析功能作用大。

三、 组合逻辑电路分析举例 例1：分析下列逻辑电路。

解: (1)逐级写出表达式:Y 1=B A , Y 2=BC , Y 3=21Y Y A =BC B A A ⋅⋅,Y 4=BC , F=43Y Y =BC BC B A A ⋅⋅⋅ (2)化简得到最简与或式:F=BC BC B A A ⋅⋅⋅=BC BC B A A +⋅⋅=BC C B B A A +++))((=BC C B A B A BC C B B A +⋅⋅+⋅=++⋅)(=BC B A BC C B A +⋅=++⋅)1( (3)列真值表:A B C F 0 0 0 1 0 0 1 1 0 1 0 0 0 1 1 1 1 0 0 0 1 0 1 0 1 1 0 0 1 1 11(4)叙述逻辑功能:当 A = B = 0 时，F = 1 当 B = C = 1 时，F = 1组合逻辑电路 表达式 化简 真值表 简述逻辑功能例2：分析下列逻辑电路。

msi组合逻辑电路实验报告MSI组合逻辑电路实验报告引言组合逻辑电路是现代电子技术中的重要组成部分，它由多个逻辑门组成，能够根据输入信号的不同组合产生相应的输出信号。

本次实验旨在通过搭建MSI （Medium Scale Integration）组合逻辑电路，探索其工作原理和应用。

实验背景MSI组合逻辑电路是一种将多个逻辑门集成在一起的电路，常见的MSI芯片有译码器、编码器、多路选择器等。

这些芯片在数字电路设计和计算机体系结构中扮演着重要的角色。

通过实验，我们将深入了解MSI组合逻辑电路的内部结构和功能。

实验目的1. 熟悉MSI组合逻辑电路的基本原理和工作方式；2. 学会使用逻辑门芯片搭建MSI组合逻辑电路；3. 掌握MSI组合逻辑电路在实际应用中的使用方法。

实验步骤1. 准备实验器材和材料：逻辑门芯片、电路板、导线等；2. 根据实验要求，选择适当的逻辑门芯片，并将其插入电路板上的对应位置；3. 按照电路图连接逻辑门芯片之间的输入和输出引脚；4. 检查电路连接是否正确，并确保没有短路或接触不良的情况；5. 接通电源，观察和记录电路的输出结果；6. 根据实验要求，对电路进行调试和优化，确保其正常工作。

实验结果与分析通过实验，我们成功搭建了MSI组合逻辑电路，并观察到了其在不同输入组合下产生的输出结果。

通过对实验数据的分析，我们可以得出以下结论：1. MSI组合逻辑电路具有灵活性和可扩展性。

通过简单的连接和配置，我们可以实现不同的逻辑功能，满足不同的应用需求。

2. MSI组合逻辑电路的性能受到逻辑门芯片的质量和参数的影响。

选择合适的逻辑门芯片对电路的性能和稳定性具有重要意义。

3. 调试和优化是搭建MSI组合逻辑电路的关键步骤。

在实验过程中，我们发现一些连接错误和电路故障，通过仔细检查和调整，最终使电路正常工作。

实验应用MSI组合逻辑电路在实际应用中具有广泛的应用场景，以下是一些常见的应用案例：1. 译码器：将输入的二进制信号转换为对应的输出信号，用于解码和控制信号的生成。

数字电路中的组合逻辑分析数字电路是由多个数字逻辑门组成的电路，用于实现逻辑函数的计算和处理。

其中的组合逻辑是指电路中的输出仅取决于当前的输入，而不受到过去输入的影响。

本文将对数字电路中的组合逻辑进行深入分析和探讨。

一、组合逻辑的定义与特点组合逻辑电路是一种基于当前输入产生输出的电路，它通过各个输入端的逻辑信号来控制输出端的电平状态。

与之相对的是时序逻辑电路，后者的输出还会受到过去输入的影响。

组合逻辑的特点是：输出只与当前输入相关，没有时序要求，其状态由逻辑门的逻辑运算决定。

逻辑门是指基于布尔代数进行逻辑函数运算的元件，常见的有与门、或门、非门等。

二、组合逻辑的基本原理组合逻辑电路的设计离不开布尔代数和逻辑函数的运算。

布尔代数是一种数学分支，用于描述逻辑关系和运算，逻辑函数则是布尔代数的基础，通过与、或、非等运算来定义。

在数字电路中，通过配置逻辑门的输入和输出，我们可以实现各种复杂的逻辑运算。

比如，通过与门实现逻辑与运算，通过或门实现逻辑或运算，通过非门实现逻辑非运算等。

三、常见的组合逻辑电路1. 逻辑门逻辑门是组合逻辑电路的基本构建模块，常见的有与门、或门、非门等。

与门输出的结果只有当所有输入同时为高电平时才为高电平，否则为低电平；或门输出的结果只有当任何一个输入为高电平时才为高电平，否则为低电平；非门则是将输入反转输出。

2. 多路选择器多路选择器是一种用于实现逻辑运算的组合逻辑电路。

它有多个输入端和一个输出端，通过控制信号选择其中一个输入信号输出。

多路选择器的选择功能可用于实现多种逻辑运算，如优先级编码器、译码器、地址编码器等。

3. 数字加法器数字加法器是一种用于实现数字加法运算的组合逻辑电路。

常见的数字加法器有半加器、全加器、级联加器等。

通过组合和级联这些加法器，可以实现任意长度数字的加法运算。

4. 译码器译码器是一种将有限的输入状态转换成特定的输出状态的组合逻辑电路。

它通常用于将二进制编码转换成对应的控制信号，实现多路选择、显示等功能。
