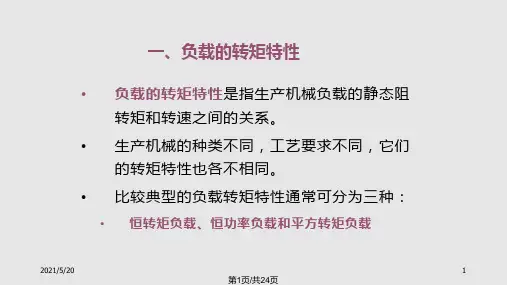

负载的转矩特性

电机拖动知识点概要1、直流发电机工作原理当原动机拖动电枢以恒定方向旋转式，线圈边将切割磁力线并感应出交变电动势，由于电刷和换向器的“整流”作用，使电刷极性保持不变，在电刷间产生直流电动势。

2、直流电动机的工作原理在电刷两端加直流电压，经电刷和换向器作用使同一主磁极下线圈边中的电流方向不变，该主磁极下线圈边所受电磁力的方向亦不变，从而产生单一方向的电磁转矩，使电枢沿同一方向连续旋转。

3、直流电机的可逆原理同一台电机既能作电动机亦能作发电机运行的现象。

4、直流电机的结构主要由静止的定子和旋转的转子构成，定子和转子之间存在气隙。

①定子由主磁极、换向极、机座、端盖、轴承、电刷装置等组成。

②转子转子的作用是感应电动势并产生电磁转矩；它包括电枢铁芯、电枢绕组、换向器、轴和风扇等。

5、直流电机电枢绕组（基本形式叠绕组和波绕组）分类单叠绕组、单波绕组、复叠绕组、复波绕组及混合绕组等。

单叠绕组特点同一个元件的出线端连接于相邻的两个换向片上，相邻元件依次串联，后一个元件的首端与前一个元件的尾端连在一起并接到同一个换向片上，最后一个元件首端与第一个元件尾端连在一起，形成一个闭合回路。

【注支路对数a等于电机的极对数p，即a=p】单波绕组特点同一个元件的两个出线端所接的两个换向片相隔接近于一对极距，元件串联后形成波浪形，所以称为“波绕组”。

【注并联支路数总是2，即极对数a=1】★单叠与单波绕组区别单叠绕组可通过增加磁极对数来增加并联支路对数，适用于低电压、大电流的电机。

单波绕组的并联支路对数a=1，每条并联支路数串联的元件数较多，适用于小电流、较高电压的电机。

6、直流电机分类（按励磁方式分）他励、并励、串励、复励7、主磁通和漏磁通定义及其作用同时与电枢绕组（即转子绕组）和励磁绕组（即定子绕组）相交链的磁通称为主磁通；只与励磁绕组（即定子绕组）相交链的磁通称为漏磁通。

主磁通与通电的转子绕组相作用产生电磁转矩，使电机转动；漏磁通无用。

For personal use only in study and research; not for commercial use《电机与拖动基础》课后习题第一章 习题答案1．直流电机有哪些主要部件？各用什么材料制成？起什么作用？答：主要部件：（1）定子部分：主磁极，换向极，机座，电刷装置。

（2）转子部分：电枢铁心，电枢绕组，换向器。

直流电机的主磁极一般采用电磁铁，包括主极铁心和套在铁心上主极绕组（励磁绕组）主磁极的作用是建立主磁通。

换向极也是由铁心和套在上面的换向绕组构成，作用是用来改善换向。

机座通常采用铸钢件或用钢板卷焊而成，作用两个：一是用来固定主磁极，换向极和端盖，并借助底脚将电机固定在机座上；另一个作用是构成电机磁路的一部分。

电刷装置由电刷、刷握、刷杆、刷杆座和汇流条等组成，作用是把转动的电枢与外电路相连接，并通过与换向器的配合，在电刷两端获得直流电压。

电枢铁心一般用原0.5mm 的涂有绝缘漆的硅钢片冲片叠加而成。

有两个作用，一是作为磁的通路，一是用来嵌放电枢绕组。

电枢绕组是用带有绝缘的圆形或矩形截面的导线绕成的线圈按一定的规律联接而成，作用是感应电动势和通过电流，使电机实现机电能量装换，是直流电机的主要电路部分。

换向器是由许多带有鸠尾的梯形铜片组成的一个圆筒，它和电刷装置配合，在电刷两端获得直流电压。

2．一直流电动机，已知，，，，0.85r/min 1500n V 220U kw 13P N N N ====η求额定电流N I 。

解：电动机η⋅=N N N I U P ， 故 A =⨯⨯=⋅=5.6985.02201013U P I 3N N N η3． 一直流电动机，已知，，，，0.89r/min 1450n V 230U kw 90P N N N ====η求额定电流N I 。

解：发电机N N N I U P =， 故 A ⨯==3912301090U P I 3N N N 7．什么叫电枢反应？电枢反应的性质与哪些因素有关？一般情况下，发电机的电枢反应性质是什么？对电动机呢？答：负载时电枢磁动势对主磁场的影响称为电枢反应。

第一章1、请画出运动控制系统及其组成的框图。

2、请列出几种典型的生产机械负载转矩特性。

答：1.恒转矩负载负载转矩的大小恒定(TL=const)，称作恒转矩负载。

又分为（1）位能性恒转矩负载。

（2) 反抗性恒转矩负载。

2.恒功率负载负载转矩与转速成反比，而功率为常数，称作恒功率负载。

3.风机、泵类负载负载转矩与转速的平方成正比，称作风机、泵类负载。

3、请问如果构建一辆电动汽车，请问您认为必备哪些功能系统。

答：电动汽车系统应具备三大功能系统：电力驱动系统、主能源系统和辅助控制系统电力驱动系统：由电控单元、功率转换器、电动机、机械传动装置和驱动车轮组成主能源系统：有主电源、能量管理系统和充电系统构成辅助控制系统：具有动力转向、温度控制和辅助动力供给等功能=====================================================================第二章1、什么是调速范围和静差率？调速范围、静态速降和最小静差率之间有什么关系？为什么说“脱离了调速范围，要满足给定的静差率也就容易多了”？答：生产机械要求电动机提供的最高转速和最低转速之比叫做调速范围，用字母D 表示,即：min max n n D =当系统在某一转速下运行时，负载由理想空载增加到额定值时所对应的转速降落Δn N 与理想空载转速n 0之比，称作静差率s ，即0n n s N∆=。

调速范围、静态速降和最小静差率之间的关系是：)1(min mins n s n D N N -∆=按上述关系可得出：D 越小，s 越小，D 越大，s 越大；D 与s 相互制约，所以说“脱离了调速范围，要满足给定的静差率也就容易得多了”。

2、某一直流调速系统，测得的最高转速特性为=1500 r/min, 最低转速特性为=150 r/min 。

电动机额定转速为，带额定负载时的速度速降= 15r/min ，且在转速下额定速降如不变，试问系统能够达到的调速范围D 是多少？系统允许的静差率s 是多少？ 答：（1） n max =1500 r/min ，n min =150 r/min ，系统能够达到的调速范围是 ∆n N = 15r/min ，且不同转速下额定速降 ∆n N 不变， （2） 最大静差率=15/150=0.1， （3） 最小静差率=15/1500=0.01， 系统允许的静差率是0.01～0.1。

1负载特性1恒转矩负载特性2离心式通风机型负载特性3直线型负载特性4恒功率负载特性2稳定运行条件：1机械特性曲线与负载特性曲线有交点2干扰使转速上升，干扰消除后Tm-Tl《0，与之相反3限制直流电动机启动电流的方法：1降压启动2在电枢回路内串接外加电阻启动。

4调速特性：1改变电枢电路外串联电阻Rad 2改变电动机电枢供电电压U 3改变电动机主磁通fai5制动特性:1反馈制动2反击制动3能耗制动6电动机启动要求:1足够大的启动转矩,保证生产机械能正常启动2启动电流越小越好3要求启动平滑4启动设备安全可靠,力求结构简单,操作方便.5启动过程中功率损耗越小越好7降压启动方法1电阻或电抗器降压启动2星角降压启动3自耦变压器降压启动8接触器1交流接触器2直流接触器接触器由触头,灭弧装置,铁芯,线圈组成.9继电器分为1电流继电器2电压继电器3中间继电器4热继电器10保护装置有1短路电流的保护装置2长期过载保护装置3零压保护4零励磁保护.11选择电动机三项基本原则:1发热2过载能力3启动能力12三种工作制1连续工作制2短时工作制3重复短时工作制13三相鼠笼点击调速：1变频调速2变极调速14三相鼠笼电机在同电压下空载启动比满载启动转矩：相投15静态技术指标：1静差变2调速范围3调速平滑性16动态技术指标1最大超掉量2过渡过程时间3震动次数3.3 一台他励直流电动机所拖动的负载转矩T L=常数，当电枢电压或电枢附加电阻改变时，能否改变其运行其运行状态下电枢电流的大小？为什么？这个拖动系统中哪些要发生变化？T=K tφI a u=E+I a R a当电枢电压或电枢附加电阻改变时,电枢电流大小不变.转速n与电动机的电动势都发生改变.3.4一台他励直流电动机在稳态下运行时，电枢反电势E=E1，如负载转矩T L=常数，外加电压和电枢电路中的电阻均不变，问减弱励磁使转速上升到新的稳态值后，电枢反电势将如何变化? 是大于，小于还是等于E1？T=I a K tφ, φ减弱,T是常数,I a增大.根据E N=U N-I a R a ,所以E N减小.,小于E1.3.11为什么直流电动机直接启动时启动电流很大？电动机在未启动前n=0,E=0,而R a很小,所以将电动机直接接入电网并施加额定电压时,启动电流将很大.I st=U N/R a3.12他励直流电动机直接启动过程中有哪些要求？如何实现？他励直流电动机直接启动过程中的要求是1 启动电流不要过大,2不要有过大的转矩.可以通过两种方法来实现电动机的启动一是降压启动.二是在电枢回路内串接外加电阻启动.3.13 直流他励电动机启动时，为什么一定要先把励磁电流加上？若忘了先合励磁绕阻的电源开关就把电枢电源接通，这是会产生什么现象（试从T L=0 和T L=T N两种情况加以分析）？当电动机运行在额定转速下，若突然将励磁绕阻断开，此时又将出现什么情况？直流他励电动机启动时,一定要先把励磁电流加上使因为主磁极靠外电源产生磁场.如果忘了先合励磁绕阻的电源开关就把电枢电源接通，T L=0时理论上电动机转速将趋近于无限大,引起飞车, T L=T N时将使电动机电流大大增加而严重过载.3.15 一台直流他励电动机，其额定数据如下：P N=2.2KW,U N=U f=110V,n N=1500r/min, ηN=0.8,R a=0.4Ω, R f=82.7Ω。

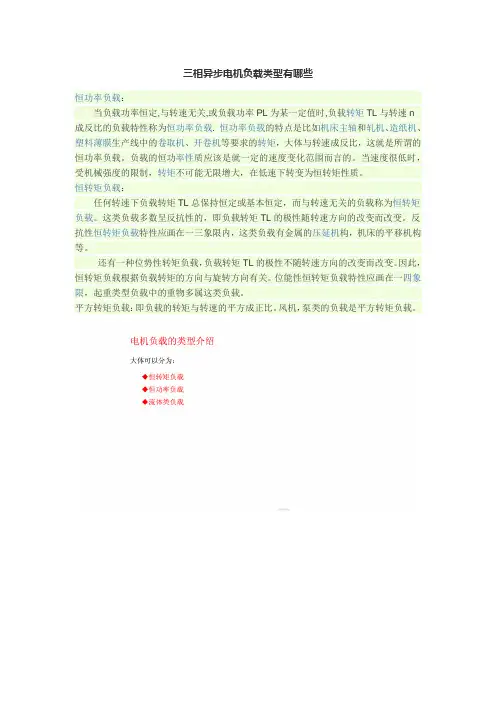

三相异步电机负载类型有哪些
恒功率负载：
当负载功率恒定,与转速无关,或负载功率PL为某一定值时,负载转矩TL与转速n
成反比的负载特性称为恒功率负载. 恒功率负载的特点是比如机床主轴和轧机、造纸机、塑料薄膜生产线中的卷取机、开卷机等要求的转矩，大体与转速成反比，这就是所谓的恒功率负载。

负载的恒功率性质应该是就一定的速度变化范围而言的。

当速度很低时，受机械强度的限制，转矩不可能无限增大，在低速下转变为恒转矩性质。

恒转矩负载：
任何转速下负载转矩TL总保持恒定或基本恒定，而与转速无关的负载称为恒转矩负载。

这类负载多数呈反抗性的，即负载转矩TL的极性随转速方向的改变而改变。

反抗性恒转矩负载特性应画在一三象限内，这类负载有金属的压延机构，机床的平移机构等。

还有一种位势性转矩负载，负载转矩TL的极性不随转速方向的改变而改变。

因此，恒转矩负载根据负载转矩的方向与旋转方向有关。

位能性恒转矩负载特性应画在一四象限，起重类型负载中的重物多属这类负载。

平方转矩负载：即负载的转矩与转速的平方成正比。

风机，泵类的负载是平方转矩负载。

电机复习提纲第一章：一、概念：主磁通，漏磁通，磁滞损耗，涡流损耗磁路的基本定律:安培环路定律: 磁路的欧姆定律作用在磁路上的磁动势 F 等于磁路内的磁通量 Φ乘以磁阻R m磁路与电路的类比：与电路中的欧姆定律在形式上十分相似。

E=IR磁路的基尔霍夫定律（1）磁路的基尔霍夫电流定律穿出或进入任何一闭合面的总磁通恒等于零（2）磁路的基尔霍夫电压定律沿任何闭合磁路的总磁动势恒等于各段磁路磁位差的代数和。

第二节 常用铁磁材料及其特性一、铁磁材料1、软磁材料：磁滞回线较窄。

剩磁和矫顽力都小的材料。

软磁材料磁导率较高，可用来制造电机、变压器的铁心。

2、硬磁材料：磁滞回线较宽。

剩磁和矫顽力都大的铁磁材料称为硬磁材料，可用来制成永久磁铁。

二、铁心损耗1、磁滞损耗——材料被交流磁场反复磁化，磁畴相互摩擦而消耗 NiHL的能量。

2、涡流损耗——铁心内部由于涡流在铁心电阻上产生的热能损耗。

3、铁心损耗——磁滞损耗和涡流损耗之和。

第二章：一、尽管电枢在转动，但处于同一磁极下的线圈边中电流方向应始终不变，即进行所谓的“换向”。

二、一台直流电机作为电动机运行——在直流电机的两电刷端上加上直流电压，电枢旋转，拖动生产机械旋转，输出机械能；作为发动机运行——用原动机拖动直流电机的电枢，电刷端引出直流电动势，作为直流电源，输出电能。

三、直流电机的主要结构（定子、转子）定子的主要作用是产生磁场转子又称为“电枢”,作用是产生电磁转矩和感应电动势要实现机电能量转换，电路和磁路之间必须在相对运动，所以旋转电机必须具备静止的和转动的两大部分，且静止和转动部分之间要有一定的间隙（称为：气隙）四、直流电机的铭牌数据直流电机的额定值有：1、额定功率P N(kW)2、额定电压U N(V)3、额定电流I N(A)4、额定转速n N(r/min)5、额定励磁电压U fN(V)五、直流电机电枢绕组的基本形式有两种：一种叫单叠绕组，另一种叫单波绕组。

单叠绕组的特点：元件的两个端子连接在相邻的两个换向片上。

电机与拖动基础课后思考题第1章电机中的电磁学基本知识1、电机和变压器的磁路常采用什么材料制成这种材料有哪些主要特性答：磁导率高的铁磁材料；特性：磁导率高。

2、磁滞损耗和涡流损耗是什么原因引起的他们的大小与哪些因素有关答：磁滞损耗：该损耗是由于铁磁材料在交变磁场的作用下反复磁化的过程中，磁畴之间不停地互相摩擦，消耗能量，引起的损耗。

其大小与材料的磁滞损耗系数，磁场的交变频率f，磁通密度的幅值Bm的n次方，铁芯重量G有关涡流损耗：损耗是由于铁芯的磁通发生改变时，铁芯中产生感应电动势，并引起漩涡电流而引起能量损耗。

其大小与迟滞损耗因素相似，并且与材料涡流损耗系数和叠加的硅钢片厚度有关。

3、变压器电势、切割电势产生的原因各有什么不同其大小与哪些因素有关答：区别：变压器电势是由变化的磁场经过线圈感应产生的(N线圈匝数、φ磁通)切割电势是由于导线以某一速度，其速度分量与磁场正交切割稳定磁场而感应出电动势（B磁感应强度、L导体切割有效长度、v相对切割速度）4、试比较磁路和电路的相似点和不同点。

答：不同点：1磁路存在漏磁，电路中没有这说法2几乎所有介质都能连成磁路，但是电路需要特定的条件才能形成通路（如低电压不能击穿空气）3磁路为闭合回路，方向由N极出发，S极终结4电路不一定为回路，方向总是由高电势流向低电势相似点：两者在回路当中都符合基尔霍夫第一第二定律、欧姆定律。

5、什么是软磁材料什么是硬磁材料答：软磁材料磁能的储存能力低，磁滞回线较窄，且剩磁Br和矫顽力Hc都小；相对的硬磁材料对于磁能的储存能力高，剩磁Br和矫顽力Hc都小。

6、磁路的基本定律有哪些答：磁路欧姆定律、磁路基尔霍夫第一、第二定律7简述铁磁材料的磁化过程答：O→a为磁化曲线a→b→c为磁滞回线8、磁路计算的步骤是什么答：1、先将磁路进行分段2、先建立数学模型3、根据物理定律和模型列出对应的数学表达式4、联立方程求出未知量9、说明交流磁路与直流磁路的异同点答：同：都符合基尔霍夫定律异：交流磁路幅值随时间变化，具有一定频率，经过导体器件会产生磁滞损耗和涡流损耗；直流磁路幅值恒定不变，不会产生磁滞损耗和涡流损耗。

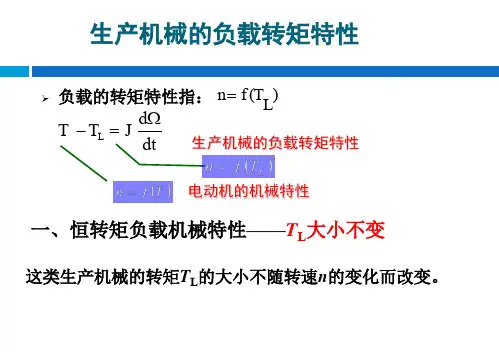

生产机械的负载转矩特性
负载的转矩特性指：一、恒转矩负载机械特性——T L 大小不变这类生产机械的转矩T L 的大小不随转速n 的变化而改变。

生产机械的负载转矩特性
电动机的机械特性
=n f T L ()
-=Ωd d L T T J t
转矩总是阻碍运动的制动性质，又称摩擦转距负载当转动方向改变时，负载转矩的大小不变，生产机械的负载转矩特性但方向随之改变。

1反抗性恒转矩负载
大小与速度无关，方向始终与n
相反
n 为正，T L 为正，一象限
n 为负，T L 为负，三象限
D
T 生产机械的负载转矩特性L 电动机轴T n
特点：大小恒定不变；作用方向与n 无关，不变。

n
T L 0T L 提升重物，n 向上为正，下放重物n 向下为负
T L 始终为正（与n 方向相反）
2位能性恒转矩负载
某些生产机械工作机构中具有位能部件（如起重机重物），T L 具有固定的方向。

二、泵及通风机类负载转距特性负载转矩基本上与转速成平方关系=⋅L T K n
2
负载举例：水泵、油泵、通风机和螺旋桨。

生产机械的负载转矩特性
三、恒功率负载机械特性n
T L 0负载转矩与转速成反比关系负载功率:它与n 成反比，称恒功率负载。

=L T K n
=Ω=P L T L C 负载举例：车床、刨床。

=Ω=⋅602πL L L T P P n
生产机械的负载转矩特性。
