下载文档原格式
硫化氢腐蚀的机理及影响因素作者：安全管理网来源：安全管理网1. H2S腐蚀机理自20世纪50年代以来，含有H2S气体的油气田中，钢在H2S介质中的腐蚀破坏现象即被看成开发过程中的重大安全隐患，各国学者为此进行了大量的研究工作。
虽然现已普遍承认H2S不仅对钢材具有很强的腐蚀性，而且H2S本身还是一种很强的渗氢介质，H2S腐蚀破裂是由氢引起的；但是，关于H2S促进渗氢过程的机制，氢在钢中存在的状态、运行过程以及氢脆本质等至今看法仍不统一。
关于这方面的文献资料虽然不少，但以假说推论占多，而真正的试验依据却仍显不足。
因此，在开发含H2S酸性油气田过程中，为了防止H2S腐蚀，了解H2S腐蚀的基本机理是非常必要的。
(1) 硫化氢电化学腐蚀过程硫化氢(H2S)的相对分子质量为34.08，密度为1.539kg/m3。
硫化氢在水中的溶解度随着温度升高而降低。
在760mmHg，30℃时，硫化氢在水中的饱和浓度大约3580mg/L。
1在油气工业中，含H2S溶液中钢材的各种腐蚀(包括硫化氢腐蚀、应力腐蚀开裂、氢致开裂)已引起了足够重视，并展开了众多的研究。
其中包括Armstrong和Henderson对电极反应分两步进行的理论描述；Keddamt等提出的H2S04中铁溶解的反应模型；Bai和Conway对一种产物到另一种产物进行的还原反应机理进行了系统的研究。
研究表明，阳极反应是铁作为离子铁进入溶液的，而阴极反应，特别是无氧环境中的阴极反应是源于H2S中的H+的还原反应。
总的腐蚀速率随着pH的降低而增加，这归于金属表面硫化铁活性的不同而产生。
Sardisco，Wright和Greco研究了30℃时H2S-C02-H20系统中碳钢的腐蚀，结果表明，在H2S分压低于0.1Pa时，金属表面会形成包括FeS2，FeS，Fe1-X S在内的具有保护性的硫化物膜。
然而，当H2S分压介于0.1～4Pa时，会形成以Fe1-X S为主的包括FeS，FeS2在内的非保护性膜。

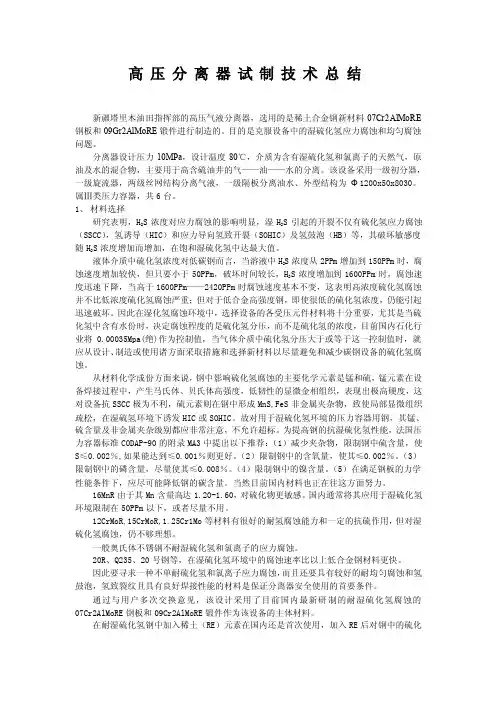

高压分离器试制技术总结新疆塔里木油田指挥部的高压气液分离器，选用的是稀土合金钢新材料07Cr2AlMoRE 钢板和09Gr2AlMoRE锻件进行制造的。
目的是克服设备中的湿硫化氢应力腐蚀和均匀腐蚀问题。
分离器设计压力10MPa，设计温度80℃，介质为含有湿硫化氢和氯离子的天然气，原油及水的混合物，主要用于高含硫油井的气——油——水的分离。
该设备采用一级初分器，一级旋流器，两级丝网结构分离气液，一级隔板分离油水、外型结构为Ф1200x50x8030。
属Ⅲ类压力容器，共6台。
1、材料选择研究表明，H2S浓度对应力腐蚀的影响明显，湿H2S引起的开裂不仅有硫化氢应力腐蚀（SSCC），氢诱导（HIC）和应力导向氢致开裂（SOHIC）及氢鼓泡（HB）等，其破坏敏感度随H2S浓度增加而增加，在饱和湿硫化氢中达最大值。
液体介质中硫化氢浓度对低碳钢而言，当溶液中H2S浓度从2PPm增加到150PPm时，腐蚀速度增加较快，但只要小于50PPm，破坏时间较长，H2S浓度增加到1600PPm时，腐蚀速度迅速下降，当高于1600PPm——2420PPm时腐蚀速度基本不变，这表明高浓度硫化氢腐蚀并不比低浓度硫化氢腐蚀严重；但对于低合金高强度钢，即使很低的硫化氢浓度，仍能引起迅速破坏。
因此在湿化氢腐蚀环境中，选择设备的各受压元件材料将十分重要，尤其是当硫化氢中含有水份时，决定腐蚀程度的是硫化氢分压，而不是硫化氢的浓度，目前国内石化行业将0.00035Mpa(绝)作为控制值，当气体介质中硫化氢分压大于或等于这一控制值时，就应从设计、制造或使用诸方面采取措施和选择新材料以尽量避免和减少碳钢设备的硫化氢腐蚀。
从材料化学成份方面来说，钢中影响硫化氢腐蚀的主要化学元素是锰和硫，锰元素在设备焊接过程中，产生马氏体、贝氏体高强度，低韧性的显微金相组织，表现出极高硬度，这对设备抗SSCC极为不利，硫元素则在钢中形成MnS,FeS非金属夹杂物，致使局部显微组织疏松，在湿硫氢环境下诱发HIC或SOHIC。

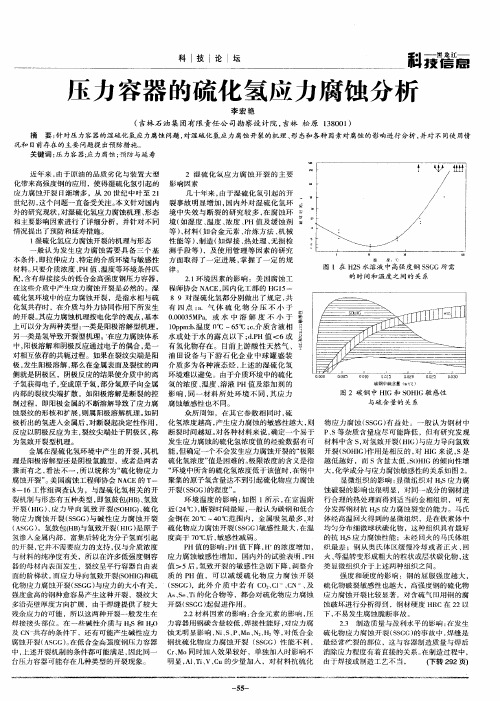

炼油装置湿硫化氢应力腐蚀分析中国石化茂名分公司吕运容摘要：本文结合部分案例，对炼没装置湿硫化氢应力腐蚀环境进行了分析，指出了炼油装置湿硫化氢应力腐蚀环境的部位，提出了防范措施。
关键词：硫化氢；应力腐蚀近年来，沿海和沿江炼油厂加工进口中东高含硫原油的比例不断增加，设备腐蚀日益加重，设备腐蚀问题已经成为影响装置安全、长周期运行的关键因素之一，炼没装置湿硫化氢应力腐蚀问题时有发生，应引起广大技术人员和防腐工作者的关注。
本文结合部分案例，对炼没装置湿硫化氢应力腐蚀环境进行了分析，提出了防范措施。
一、腐蚀案例1、加氢装置（1）茂名石化一加氢装置汽提塔顶回流罐（容104）器壁97年查出60多个鼓泡。
容器材质为A3F沸腾钢，钢的纯净度不够，钢内夹杂物多，GB150-1998已不允许用沸腾钢制造成压力容器，更不能用于有应力腐蚀开裂敏感性的介质。
（2）茂名石化三加氢装置循环氢压缩机C1101、四加氢装置循环氢压缩机C301气体引压阀阀盖螺纹连接处断裂（见图1），阀杆与阀盖飞出，大量氢气喷出，车间发现并处理及时，未发生恶性事故。
断口为典型脆性断口，判定为湿硫化氢应力腐蚀断裂。
该阀为上海某阀门厂制造，阀体材质为18-8奥氏体不锈钢（含Cr18.2、Ni8.62），硬度HRC56，断裂六角螺母材质为Cr13(含Cr14.8)，硬度HRC70，金相组织为马氏体，对SSCC最敏感，这样高硬度（远高于HB235）与敏感的马氏体组织的螺栓在H2S+H2O的作用下，在应力集中的螺纹尾部产生应力腐蚀断裂。
（3）茂名石化三加氢装置干气冷却器（E1110）小浮头螺栓断裂，材质为1Cr13 、35CrMoA使用约一周时间，均断裂，后改用Q235，使用良好。
1Cr13金相组织为马氏体，对SSCC最敏感，且硬度高，在H2S+H2O的作用下，易产生应力腐蚀断裂。
2、催化装置（1）茂名石化二催化装置冷305/1、2小浮头螺栓断裂，材质为2Cr13，后改用Q235，使用良好。
硫化氢应⼒腐蚀原理与防护措施炼油与化⼯REFINING AND CHEMICAL INDUSTRY第20卷碳钢及低合⾦钢在湿度较⼤的硫化氢环境中易发⽣硫化物应⼒腐蚀（SSC），对⽯油、⽯化⼯业装备的安全运⾏构成很⼤的威胁。
对低浓度硫化氢环境,可通过净化材质、⼤幅降低S、P含量、改善材料组织结构等措施，对应⼒腐蚀起到有效抑制作⽤。
⼤庆⽯化公司ATK-101B天然⽓液体球罐（1500m3）在进⾏全⾯检验时，采⽤内表⾯磁粉检测发现27处焊缝纵向裂纹，最长的为1.6m，深度为6mm，见图1。
⽂中以ATK-101B天然⽓液体球罐为对象,对其基础材料分别进⾏硫化氢应⼒腐蚀性能试验和机理分析，并提出防护措施。
1硫化氢腐蚀机理1.1硫化氢的特性H2S在⽔中的溶解度很⼤，⽔溶液具有弱酸性，如在0.1MPa、30℃⽔溶液中H2S饱和浓度为300mg/L，溶液的pH值为4。
H2S不仅对钢材具有强烈的腐蚀性，⽽且对⼈体的健康和⽣命安全也有很⼤的危害性[1]。
H2S应⼒腐蚀的基本类型可分为应⼒腐蚀开裂、氢诱导裂纹、氢⿎泡等。
在ATK-101B天然⽓液体球罐的检测中发现，根据裂纹的宏观和微观形貌特征，可以判定裂纹为应⼒腐蚀开裂，见图2～5。
图2裂纹穿晶扩展图3裂纹台阶穿接特征图4裂纹两侧马⽒体组织图5裂纹内腐蚀产物1.2硫化氢腐蚀规律⽯油加⼯过程中的H2S主要来源于含硫原油中的有机硫化物，如硫醇和硫醚等。
这些有机硫化物在原油加⼯过程中受热会分解出H2S。
⼲燥的H2S对⾦属材料⽆腐蚀破坏作⽤，H2S只有溶解在⽔中，才具有腐蚀性。
在ATK-101B 天然⽓液体球罐的检测中发现，应⼒腐蚀不同于⼀般性腐蚀引起的机械破损，也不是整个储罐的⼤⾯积减薄，⽽是发⽣在局部的罐体区域，具有较⼤的突然性[2]。
1.3腐蚀条件（1）腐蚀环境。
①介质中含有液相⽔和H2S，且H2S浓度越⾼，应⼒腐蚀引起的破裂越可能发⽣。
②⼀般只发⽣在酸性溶液中，pH⼩于6容易发⽣应⼒腐蚀破裂；pH⼤于6时，硫化铁和硫化亚铁所形成的膜有较好的保护性能，不易发⽣应⼒腐蚀破裂。
硫化氢腐蚀的机理及影响因素作者：安全管理网来源：安全管理网1. H2S腐蚀机理自20世纪50年代以来，含有H2S气体的油气田中，钢在H2S介质中的腐蚀破坏现象即被看成开发过程中的重大安全隐患，各国学者为此进行了大量的研究工作。
虽然现已普遍承认H2S不仅对钢材具有很强的腐蚀性，而且H2S本身还是一种很强的渗氢介质，H2S腐蚀破裂是由氢引起的；但是，关于H2S促进渗氢过程的机制，氢在钢中存在的状态、运行过程以及氢脆本质等至今看法仍不统一。
关于这方面的文献资料虽然不少，但以假说推论占多，而真正的试验依据却仍显不足。
因此，在开发含H2S酸性油气田过程中，为了防止H2S腐蚀，了解H2S腐蚀的基本机理是非常必要的。
(1) 硫化氢电化学腐蚀过程硫化氢(H2S)的相对分子质量为34.08，密度为1.539kg/m3。
硫化氢在水中的溶解度随着温度升高而降低。
在760mmHg，30℃时，硫化氢在水中的饱和浓度大约3580mg/L。
1在油气工业中，含H2S溶液中钢材的各种腐蚀(包括硫化氢腐蚀、应力腐蚀开裂、氢致开裂)已引起了足够重视，并展开了众多的研究。
其中包括Armstrong和Henderson对电极反应分两步进行的理论描述；Keddamt等提出的H2S04中铁溶解的反应模型；Bai和Conway对一种产物到另一种产物进行的还原反应机理进行了系统的研究。
研究表明，阳极反应是铁作为离子铁进入溶液的，而阴极反应，特别是无氧环境中的阴极反应是源于H2S中的H+的还原反应。
总的腐蚀速率随着pH的降低而增加，这归于金属表面硫化铁活性的不同而产生。
Sardisco，Wright和Greco研究了30℃时H2S-C02-H20系统中碳钢的腐蚀，结果表明，在H2S分压低于0.1Pa时，金属表面会形成包括FeS2，FeS，Fe1-X S在内的具有保护性的硫化物膜。
然而，当H2S分压介于0.1～4Pa时，会形成以Fe1-X S为主的包括FeS，FeS2在内的非保护性膜。
湿硫化氢环境中承压特种设备应力腐蚀研究与防治措施摘要承压特种设备中有相当一部分要在湿硫化氢环境下工作，这些设备难免被应力腐蚀所侵袭。
因此本文将探究具体的腐蚀机理和影响因素，并以此拟定腐蚀的防治措施。
关键词湿硫化氢环境；承压特种设备；应力腐蚀承压特种设备属于较为特殊的工业设备，由于经常在高温、高压等特殊环境下工作，所以一旦出现破损、开裂等现象就很可能引发灾难性事故。
但许多承压特种设备的工作环境属于湿硫化氢环境，在应力腐蚀的作用下极易发生腐蚀开裂，对安全性有很大威胁。
因此，针对这些设备的腐蚀机理采取防腐措施是必不可少的。
1 承压特种设备在湿硫化氢环境下的应力腐蚀特征1.1 油气田的承压特种设备所发生的硫化氢应力腐蚀在油气田中，湿硫化氢环境主要形成于钻井液体系，这其中的硫化氢有多种来源，常见的包括以下几种：地层流体中原本就含有硫化氢；磺化酚醛树脂之类的含硫添加剂在钻井液中发生分解；接头丝扣所用润滑剂中含有硫元素，因化学反应生成硫化氢；钻井液里含有硫酸盐在细菌的作用下生成硫化氢等。
对油气田来说，硫化物应力开裂这种腐蚀形式在承压特种设备上最为常见，因为这种腐蚀形式的高发部位是高内应力的构件、高硬度焊缝、高强度钢，正与承压特种设备的构造特征相符。
因为该腐蚀形式的应力值比钢材抗拉强度低出许多，所以归类为低应力破裂，其断口形貌呈现出脆性特征。
需要注意的是，这种破坏形式的突发性很强，部分敏感材料如果暴露在硫化氢环境中，长则三个月，短则数小时就会产生裂纹并迅速扩展。
1.2 石化生产的承压特种设备所发生的硫化氢应力腐蚀石化生产设备中的硫化氢应力腐蚀最大特点是种类繁多，视腐蚀物质的不同会形成不同的腐蚀体系，常见的包括只由硫化氢和水构成的腐蚀体系，特点是在低温状态下就会发生腐蚀；由氯化氢、硫化氢、水构成的腐蚀体系，其特点是液相部位的腐蚀比气相部位严重许多，而且氯化氢和硫化氢共同作用显著加快了腐蚀速度；由氰化氢、硫化氢、水构成的腐蚀体系，特点是多种应力腐蚀形式并存，而且其中的氰离子能破坏硫化亚铁保护膜，加剧腐蚀作用；由硫醇、硫化氢、水构成的腐蚀体系，特点是分活性腐蚀和非活性腐蚀两种，其中分解形成的活性硫在前期的腐蚀极快、极激烈，远胜普通硫化氢；由硫化氢、氰化氢、氨气、水共同构成的腐蚀体系，特点是危害范围广，对多种设备都会造成腐蚀，包括酸性水罐、冷凝器外壳、换热器筒体等。
石油化工设备在湿硫化氢环境中的腐蚀与防护措施作者：张彦杰来源：《环球市场》2019年第33期摘要：本文在全面了解腐蚀原理的基础上，对湿硫化氢环境下石油化工设备腐蚀情况、影响因素进行了分析，并提出了几点防护措施。
关键词：湿硫化氢;石油化工设备;腐蚀原理一、腐蚀原理在湿硫化氢环境中，石油化工设备多会出现四种腐蚀情况，即氢鼓包（HB）、氢致开裂（HIC）、硫化氢应力腐蚀开裂（sscc）和应力导向氢致开裂（SOHIC），四种腐蚀机理各有不同，如应力导向氢致开裂（SOHIC），此类开裂裂缝较为细小，多处于夹杂物和缺陷出，裂纹方向基本相同，是较为常见的一种腐蚀开裂情况。
硫化氢应力腐蚀开裂（SSCC）则是指湿硫化氢分子会形成氢原子，当钢内进入氢原子之后，便会对钢内部造成影响，从而产生钢脆弱，导致应力开裂。
氢致开裂（I-IIC）是指有氢气泡存于钢材内部，在压力增加的同时，较小的氢气泡则会逐步产生裂纹，随着时间的延长，裂纹将呈阶梯状连在一起，此时在表面的裂纹将呈带状分布，开裂程度越来越严重，危害越来越大，最终影响设备正常运行。
氢鼓泡（HB）是指设备在被含硫化物腐蚀的过程中，将会有氢原子被分解出来，且涌入钢材内，并形成氢气，具有较大膨胀力，当分子聚集到一定程度时，将大大增加对外界的压力，并由此构成氢鼓泡，产生裂纹。
一般情况下，这种裂纹多出现于设备内壁。
一般情况下，这种腐蚀很难恢复，检修难度较大。
在机械设备腐蚀过程中，设备的腐蚀反应过程如下：硫化氢在水中发生电离：渗透到钢材内）通过上述反应过程，在水溶液内硫化氢内的氢离子将被分解出来，由钢内获取电子之后，可还原为氢原子。
氢原子的亲和力较强，极易结合起来并构成氢分子排出。
若由硫化物、氰化物等存于环境内，将会影响氢原子的亲和力，甚至破坏氢分子产生的反应。
这种情况下，钢内部极易渗入氢原子，并在晶格内溶解。
氢原子溶解后，游离性极强，将会对钢材的流动性、断裂行为等产生不利影响，甚至出现氢脆情况。
