华北理工大学2016年机械原理冯立艳主编第二至七章期末复习习题

华北理工大学《机械原理》课程设计任务书题目一 压床的设计与分析一、设计题目压床是应用广泛的锻压设备，图1所示为某压床的示意图，其中六杆机构ABCDEF 为其执行机构。

图中电动机经带传动，带动二级圆柱齿轮减速器（Z 1—Z 2、Z 3—Z 4）将转速降低，然后带动曲柄1转动，再经六杆机构使滑块5上下往复运动，实现冲压。

在曲柄轴A 上装有飞轮（未画出）。

在曲柄轴的另一端装有油泵凸轮，驱动油泵向连杆机构的各运动副供油。

工作条件：连续单向运转，工作时有轻微冲击，使用期限为10年，小批量生产，单班制工作。

图1 压床机构二、设计数据表1 已知数据 题 号1 2 3 4 5 6 7 8 9 10 连杆机构的设计及运动分析h 1(mm) 50 60 70 52 50 48 47 46 49 45 h 2(mm) 220 200 310 110 112115 118 120 122 1253ψ'=60°，3ψ''=120°，/CE CD l l =0.5，/EF DE l l =0.25, min 60γ=，确定偏距滑块行程H (mm) 150 180 210 190 160 165 170 175 180 185曲柄转速n 1 (r/min) 100 90 120 95 110 115 105 125 120 110力分析及飞轮转动惯量的确定工作阻力max r F (N)4000 7000 11000 5000 5500 6000 6500 7000 7500 8000BC 杆质量2m (kg)6060 82 70 72 84 76 78 76 82 DE 杆质量3m (kg)40 40 42 40 42 44 46 48 46 42滑块质量5m (kg)30 55 80 30 50 60 45 55 65 50曲柄AB 转动惯量1S J (kg·m 2) 0.82 0.64 1.35 0.8 0.7 1.0 0.9 0.78 0.75 0.85BC 杆的转动惯量2S J (kg·m 2) 0.180.20 0.30 0.25 0.35 0.18 0.20 0.30 0.25 0.35许用不均匀系数[]δ 0.1 0.11 0.12 0.1 0.11 0.12 0.1 0.11 0.12 0.09 凸轮 机构 设计从动件行程h 1718191615 1718191615偏距e 10许用压力角 ][α 30° 32° 34° 35° 30° 32° 34° 35° 30° 32° 推程运动角 0δ55° 60° 65° 60° 55° 60° 65° 60° 70° 60° 远休止角 s δ 25° 30° 35° 25° 30° 35° 25° 30° 35° 30° 回程运动角 0δ' 85°80°75°85°80°75°85°80°75°74°推程运动规律余弦 等加速等减速正弦 余弦 等加速等减速 正弦 余弦 等加速等减速正弦 正弦回程运动规律正弦 余弦 等加速等减速 正弦 余弦 等加速等减速 正弦 余弦 等加速等减速正弦注：构件2、3的质心均在各杆的中点处，滑块5的质心在滑块的中心，曲柄AB 的质心在A 点，不计其余构件的质量及转动惯量。

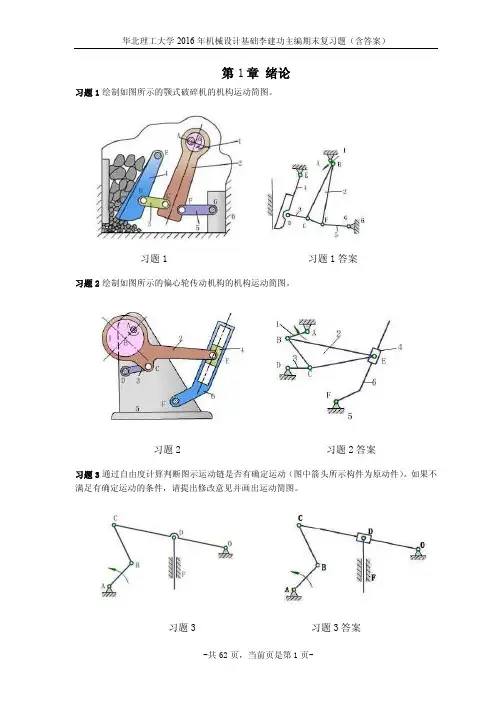

华北理工大学2016年机械设计基础李建功主编期末复习题（含答案）第1章绪论习题1绘制如图所示的颚式破碎机的机构运动简图。

习题1 习题1答案习题2绘制如图所示的偏心轮传动机构的机构运动简图。

习题2 习题2答案习题3通过自由度计算判断图示运动链是否有确定运动（图中箭头所示构件为原动件）。

如果不满足有确定运动的条件，请提出修改意见并画出运动简图。

习题3 习题3答案华北理工大学2016年机械设计基础李建功主编期末复习题（含答案）习题3答案：计算自由度：n=4, PL=6, PH=0, F=3n-2PL-PH=3³4-2³6-1³0=0，运动链不能动。

修改参考方案如图所示。

习题4计算图示运动链的自由度，并指出其中是否有复合铰链、局部自由度、虚约束（应说明属于哪一类虚约束）。

最后判断该运动链是否有确定运动（图中箭头所示构件为原动件），为什么？习题4习题4答案：没有复合铰链、局部自由度、虚约束。

n=4, PL=5, PH=1F=3n-2PL-PH=3³4-2³5-1=1。

运动链有确定运动，因为原动件数 = 自由度数。

习题5计算图示运动链的自由度，并指出其中是否有复合铰链、局部自由度、虚约束（应说明属于哪一类虚约束）。

最后判断该运动链是否有确定运动（图中箭头所示构件为原动件），为什么？习题5习题5答案：F处为复合铰链，因为有3个构件在此处组成成转动副，所以应算2个转动副。

B处为局部自由度，假设将滚子同构件CB固结。

移动副M、N中有一个为虚约束，属于两构件在多处组成运动副。

华北理工大学2016年机械设计基础李建功主编期末复习题（含答案）n=7, PL=9, PH=1,F=3n-2PL-PH=3³7-2³9-1=2。

运动链没有确定运动，因为原动件数 < 自由度数。

习题6计算图示运动链的自由度，并指出其中是否有复合铰链、局部自由度、虚约束（应说明属于哪一类虚约束）。

理论力学复习题第一题，判断题（每题2分，共20分）正确的在括号内打√，错误的打× 1．如果一物体受两个力作用保持平衡时，这两个力一定是大小相等、方向相反，作用线在同一直线上。

（ √ ） 2．约束反力的方向总是与该约束所能限制的运动方向相同。

（ × ） 3．柔索约束的约束力沿着柔索的轴线方向，指向物体。

（ × ） 4．若两个力的力矢量相等，12F F =，则两个力等效。

（ × ） 5．力偶对刚体的作用无法用一个力来代替，力偶同力一样，是组成力系的基本元素。

力偶的三要素为力偶矩矢的大小、方向、作用点。

（ × ） 6．平面任意力系，只要主矢0R F ≠，最后必可简化为一合力。

（ √ ） 7．已知重物与斜面之间的静滑动摩擦系数f =0.38 ,如图所示，则重物在斜面上能够自锁。

（ × ）F F题一-7图 题一-8图 8．根据力的可传性原理，可以将构架ABC 上的作用在AB 杆的力F 移至AC 杆图示位置，并不改变力对构架ABC 的作用效应。

（ × ） 9．空间中三个力构成一平衡力系，此三力必共面。

（ √ ） 10．空间平行力系不可能简化为力螺旋。

（ √ ） 11．在某瞬时一动点的法向加速度等于零，而其切向加速度不等于零，则该点一定做直线运动。

（ √ ） 12．刚体平面运动可分解为随基点的平动与绕基点的转动，所以刚体平动和定轴转动都是刚体平面运动的特殊形式。

（ √ ） 13．当牵连运动为平动时，相对加速度等于相对速度对时间的一阶导数。

（ √ ） 14．设A 为平面运动刚体上的任意一点，I 为刚体在某时刻的速度瞬心，则点A 的运动轨迹在此处的曲率半径等于A ，I 之间的距离。

（ √ ） 15．刚体作平面运动时，若某瞬时其上有二点加速度相同，则此瞬时刚体上各点的速度都相同。

（ × ） 16．从高度h 处以相同的初速0v ，但以不同的角速度发射物体，当物体落到地面时，其动能不同。

机械原理（课程名）期末考试试卷(A 卷) （闭卷）一、填空选择题（共18分）1、(2分)对于绕固定轴回转的构件，可以采用 的方法使构件上所有质量的惯性力形成平衡力系，达到回转构件的平衡。

2、(2分)渐开线圆锥齿轮的齿廓曲线是 ，设计时用 上的渐开线来近似地代替它。

3、(2分)斜齿圆柱齿轮的重合度将随着 和 的增大而增大。

4、（4分）在图示a 、b 、c 三根曲轴中，已知44332211r m r m r m r m ===，在并作轴向等间隔布置，且都在曲轴的同一含轴平面内，则其中 轴已达静平衡， 轴已达动平衡。

5、（2分）反 行 程 自 锁 的 机 构， 其正 行 程 效 率 ， 反 行 程 效 率 。

A) η＞;1 B) η=1; C) 01＜＜;η D) η≤0; 6、 (3分)图 示 轴 颈1 在 驱 动 力 矩d M 作 用 下 等 速 运 转，Q 为 载 荷， 图 中 半 径 为ρ的 细 线 圆 为 摩 擦 圆，则 轴 承2作 用 到 轴 颈1 上 的 全 反 力21R 应 是 图 中 所 示 的 作 用 线。

1) A ； 2) B ； 3) C ； 4) D ； 5) E。

b图蜗杆的螺旋方向为。

(请将所有答案写在答题纸上)二、（10分）试求图示机构的自由度，进行高副低代和结构分析，并判别机构级别。

三、（10分）图示为一铰链四杆机构的运动简图、速度多边形和加速度多边形。

要求：(1)根据两个矢量多边形所示的矢量关系，标出多边形各杆所代表的矢量，并列出相应的矢量方程；(2)求出构件2上速度为零的点以及加速度为零的点。

四、（12分）在图示铰链四杆机构中，已知各构件的长度25=AB l mm ，55=BC l mm ，40=CD l mm ，50=AD l mm 。

（1）问该机构是否有曲柄，如有，指明哪个构件是曲柄；（2）该机构是否有摇杆，如有，用作图法求出摇杆的摆角范围；（3）以AB 杆为主动件时，该机构有无急回性？用作图法求出其极位夹角θ，并计算行程速度变化系数K ；（4）以AB 杆为主动件，确定机构的m a x α和min γ。

习题参考答案第二章 机构的结构分析2-2 图2-38所示为一简易冲床的初拟设计方案。

设计者的思路是：动力由齿轮1输入，使轴A 连续回转；而固装在轴A 上的凸轮2与杠杆3组成的凸轮机构将使冲头4上下运动以达到冲压的目的。

43512解答：原机构自由度F=3⨯3- 2 ⨯4-1 = 0，不合理 ，2-3 图2-39所示为一小型压力机，其中，1为滚子；2为摆杆；3为滑块；4为滑杆；5为齿轮及凸轮；6为连杆；7为齿轮及偏心轮；8为机架；9为压头。

试绘制其机构运动简图，并计算其自由度。

O齿轮及偏心轮ωA齿轮及凸轮BEFDC压头机架连杆滑杆滑块摆杆滚子解答：n=7; P l =9; P h =2，F=3⨯7-2 ⨯9-2 = 12-6 试计算图2-42所示凸轮—连杆组合机构的自由度。

解答：a) n=7; P l =9; P h =2，F=3⨯7-2 ⨯9-2 =1 L 处存在局部自由度，D 处存在虚约束 b) n=5; P l =6; P h =2，F=3⨯5-2 ⨯6-2 =1 E 、B 处存在局部自由度，F 、C 处存在虚约束b)a)A EMDFELKJIFBCCDBA2-7 试计算图2-43所示齿轮—连杆组合机构的自由度。

BDCA(a)CDBA(b)解答：a) n=4; P l =5; P h =1，F=3⨯4-2 ⨯5-1=1 A 处存在复合铰链b) n=6; P l =7; P h =3，F=3⨯6-2 ⨯7-3=1 B 、C 、D 处存在复合铰链2-8 试计算图2-44所示刹车机构的自由度。

并就刹车过程说明此机构自由度的变化情况。

解答：① 当未刹车时，F=3⨯6-2 ⨯8=2② 在刹车瞬时，F=3⨯5-2⨯7=1，此时构件EFG 和车轮接触成为一体，位置保持不变，可看作为机架。

③ 完全刹死以后，F=3⨯4-2⨯6=0，此时构件EFG 、HIJ 和车轮接触成为一体，位置保持不变，可看I F EHJOGCAB D作为机架。

《机械控制工程基础》参考复习题及习题解答第一部分单项选择题1.闭环控制系统的主反馈取自【】A.给定输入端B.干扰输入端C.控制器输出端D.系统输出端2.不同属性的物理系统可以有形式相同的【】A.数学模型B.被控对象C.被控参量D.结构参数3.闭环控制系统的开环传递函数为G(s)H(s)，其中H(s)是反馈传递函数，则系统的误差信号为【】A.Xi(s)－H(s)X0(s)B.Xi(s)－X0(s)C.Xor(s)－X0(s)D.Xor(s)－H(s)X0(s)3-1闭环控制系统的开环传递函数为G(s)H(s)，其中H(s)是反馈传递函数，则系统的偏差信号为【】A.Xi(s)－H(s)X0(s)B.Xi(s)－X0(s)C.Xor(s)－X0(s)D.Xor(s)－H(s)X0(s)4.微分环节使系统【】A.输出提前B.输出滞后C.输出大于输入D.输出小于输入5.当输入量发生突变时，惯性环节的输出量不能突变，只能按【】A.正弦曲线变化B.指数曲线变化C.斜坡曲线变化D.加速度曲线变化7.闭环系统前向传递函数是【】A.输出信号的拉氏变换与输入信号的拉氏变换之比B.输入信号的拉氏变换与输出信号的拉氏变换之比C.输出信号的拉氏变换与误差信号的拉氏变换之比D.误差信号的拉氏变换与输出信号的拉氏变换之比8.一阶系统的时间常数为T ，其脉冲响应为【 】 A.T t e --1 B.T t Te T t -+- C.T t e T-1 D.T t Te T -+ 8－1.一阶系统的时间常数为T ，其单位阶跃响应为【 】 A.T t e --1 B.T t Te T t -+- C.T t e T-1 D.T t Te T -+ 8－2.一阶系统的时间常数为T ，其单位斜坡响应为【 】 A.T t e --1 B.T t Te T t -+- C.T t e T-1 D.T t Te T -+ 8－3.一阶系统的时间常数为T ，其单位阶跃响应的稳态误差为【 】A.0B.TC.1TD.T t Te T -+ 8－4.一阶系统的时间常数为T ，其单位斜坡响应的稳态误差为【 】A.0B.TC.1TD.T t Te T -+ 9.过阻尼二阶系统的单位阶跃稳态响应为【 】A.零B.常数C.单调上升曲线D.等幅衰减曲线10.干扰作用下，偏离原来平衡状态的稳定系统在干扰作用消失后【 】A.将发散离开原来的平衡状态B.将衰减收敛回原来的平衡状态C.将在原平衡状态处等幅振荡D.将在偏离平衡状态处永远振荡11.单位脉冲函数的拉普拉斯变换是【 】A.1/sB.1C. 21sD.1+1/s12.线性控制系统的频率响应是系统对输入【 】A.阶跃信号的稳态响应B.脉冲信号的稳态响应C.斜坡信号的稳态响应D.正弦信号的稳态响应13.积分环节的输出比输入滞后【 】A.090-B.090C.0180-D.018014.奈魁斯特围线中所包围系统开环传递函数)(s G 的极点数为3个，系统闭环传递函数的极点数为2个，则映射到)(s G 复平面上的奈魁斯特曲线将【 】A.逆时针围绕点（0，j0）1圈B.顺时针围绕点（0，j0）1圈C.逆时针围绕点（－1，j0）1圈D.顺时针围绕点（－1，j0）1圈15.最小相位系统稳定的条件是【 】A.γ＞0和g L ＜0B.γ＜0和g K ＞1C.γ＞0和)(g L ω＜0D.γ＜0和)(g L ω＞016.若惯性环节的时间常数为T ，则将使系统的相位【 】A.滞后1tan ()T ω-B.滞后1tan ω--C.超前1tan ()T ω-D.超前1tan ω--17.控制系统的误差是【 】A.期望输出与实际输出之差B.给定输入与实际输出之差C.瞬态输出与稳态输出之差D.扰动输入与实际输出之差18.若闭环系统的特征式与开环传递函数的关系为)()(1)(s H s G s F +=，则【】 A.)(s F 的零点就是系统闭环零点 B.)(s F 的零点就是系统开环极点C.)(s F 的极点就是系统开环极点D.)(s F 的极点就是系统闭环极点1.D2.A3.A4.A5.B6.A7.C8.C9.B 10.B 11.B 12.D 13.B14.C 15.C 16.A 17.A 18.C19.要使自动调速系统实现无静差，则在扰动量作用点的前向通路中应含有【 】A.微分环节B.积分环节C.惯性环节D.比例环节20.积分器的作用是直到输入信号消失为止，其输出量将【 】A.直线上升B.垂直上升C.指数线上升D.保持水平线不变21.自动控制系统的控制调节过程是以偏差消除【 】A.偏差的过程B.输入量的过程C.干扰量的过程D.稳态量的过程22.系统输入输出关系为i o o o x x x x cos =++，则该系统为【 】 A.线性系统 B.非线性系统 C.线性时变系统 D.线性定常系统23.线性定常二阶系统的输出量与输入量之间的关系是【 】A.振荡衰减关系B.比例线性关系C.指数上升关系D.等幅振荡关系24. 微分环节可改善系统的稳定性并能【 】A.增加其固有频率B.减小其固有频率C.增加其阻尼D.减小其阻尼25.用终值定理可求得)8)(5(4)(++=s s s s F 的原函数f(s)的稳态值为【 】 A.∞ B.4 C.0.1 D.026.可以用叠加原理的系统是【 】A.开环控制系统B.闭环控制系统C.离散控制系统D.线性控制系统27.惯性环节含有贮能元件数为【 】A.2B.1C.0D.不确定28.一阶系统的单位阶跃响应在t ＝0处的斜率越大，系统的【 】A.响应速度越快B.响应速度越慢C.响应速度不变D.响应速度趋于零29.临界阻尼二阶系统的单位阶跃稳态响应为【 】A.零B.常数C.单调上升曲线D.等幅衰减曲线30.欠阻尼二阶系统的输出信号振幅的衰减速度取决于【 】A.n ξωB.ξωC.g ξωD.c ξω31.单位加速度信号的拉氏变换为【 】A. 1B.s 1C.21sD.31s32.线性系统的输入信号为t t x i ωsin )(=，则其输出信号响应频率为【 】A.ωB.n ωC.ωjD.n j ω33.微分环节的输出比输入超前【 】A.090-B.090C.0180-D.018034.若闭环系统的特征式与开环传递函数的关系为)()(1)(s H s G s F +=，则【 】A.)(s F 的极点就是系统开环零点B.)(s F 的零点就是系统开环极点C.)(s F 的零点就是系统闭环极点D.)(s F 的极点就是系统闭环极点35.系统开环传递函数为)11.0()14.0()(2++=s s s K s G 不用计算或作图，凭思考就能判断该闭环系统的稳定状况是【 】A.稳定B.不稳定C.稳定边界D.取决于K 的大小36.为了保证系统有足够的稳定裕量，在设计自动控制系统时应使穿越频率附近)(ωL 的斜率为【 】A.－40 dB/decB.－20 dB/decC.＋40 dB/decD.＋20 dB/dec37.线性定常系统的偏差信号就是误差信号的条件为【 】A.反馈传递函数H(s)＝1B.反馈信号B(s)＝1C.开环传递函数G(s) H(s)＝1D.前向传递函数G(s)＝138.降低系统的增益将使系统的【】A.稳定性变差B.稳态精度变差C.超调量增大D.稳态精度变好39.含有扰动顺馈补偿的复合控制系统可以显著减小【】A.超调量B.开环增益C.扰动误差D.累计误差40.PID调节器的微分部分可以【】A.改善系统的稳定性B.调节系统的增益C.消除系统的稳态误差D.减小系统的阻尼比41.一般情况下开环控制系统是【】A.不稳定系统B.稳定系统C.时域系统D.频域系统42.求线性定常系统的传递函数条件是【】A.稳定条件B.稳态条件C.零初始条件D.瞬态条件43.单位负反馈系统的开环传递函数为G(s)，则其闭环系统的前向传递函数与【】A.反馈传递函数相同B.闭环传递函数相同C.开环传递函数相同D.误差传递函数相同44.微分环节是高通滤波器，将使系统【】A.增大干扰误差B.减小干扰误差C.增大阶跃输入误差D.减小阶跃输入误差45.控制框图的等效变换原则是变换前后的【】A.输入量和反馈量保持不变B.输出量和反馈量保持不变C.输入量和干扰量保持不变D.输入量和输出量保持不变46.对于一个确定的系统，它的输入输出传递函数是【 】A.唯一的B.不唯一的C.决定于输入信号的形式D.决定于具体的分析方法47.衡量惯性环节惯性大小的参数是【 】A.固有频率B.阻尼比C.时间常数D.增益系数48.三个一阶系统的时间常数关系为T2＜T1＜T3，则【 】A.T2系统响应快于T3系统B.T1系统响应快于T2系统C.T2系统响应慢于T1系统D.三个系统响应速度相等49.闭环控制系统的时域性能指标是【 】A.相位裕量B.输入信号频率C.最大超调量D.系统带宽50.输入阶跃信号稳定的系统在输入脉冲信号时【 】A ．将变成不稳定系统 B.其稳定性变好 C.其稳定性不变 D.其稳定性变差51.二阶欠阻尼系统的阶跃响应为【 】A.单调上升曲线B.等幅振荡曲线C.衰减振荡曲线D.指数上升曲线52.单位斜坡信号的拉氏变换为【 】A.1B.s 1C.21sD.31s53.线性控制系统【 】A.一定是稳定系统B.是满足叠加原理的系统C.是稳态误差为零的系统D.是不满足叠加原理的系统54.延迟环节Ts e s G -=)(的幅频特性为【 】A.)(ωA ＝1B.)(ωA ＝0C.)(ωA ＜1D.)(ωA ＞155.闭环系统稳定的充分必要条件是其开环极坐标曲线逆时针围绕点（－1，j0）的圈数等于落在S 平面右半平面的【 】A.闭环极点数B.闭环零点数C.开环极点数D.开环零点数56.频率响应是系统对不同频率正弦输入信号的【 】A.脉冲响应B.阶跃响应C.瞬态响应D.稳态响应57.传递函数的零点和极点均在复平面的左侧的系统为【 】A.非最小相位系统B.最小相位系统C.无差系统D.有差系统58.零型系统跟踪阶跃信号的稳态误差为【 】A.0B.∞C.常数D. )()(lim 0s H s G s → 59.降低系统的增益将使系统的【 】A.稳定性变差B.快速性变差C.超调量增大D.稳态精度变好60.把系统从一个稳态过渡到新的稳态的偏差称为系统的【 】A.静态误差B.稳态误差C.动态误差D.累计误差61.闭环控制系统除具有开环控制系统所有的环节外，还必须有【 】A.给定环节B.比较环节C.放大环节D.执行环节62.同一系统由于研究目的的不同，可有不同的【 】A.稳定性B.传递函数C.谐波函数D.脉冲函数63.以同等精度元件组成的开环系统和闭环系统其精度比较为【 】A.开环高B.闭环高C.相差不多D.一样高64.积分环节的积分时间常数为T ，其脉冲响应为【 】A.1B.1/TC.TD.1＋1/T65.串联环节的对数频率特性为各串联环节的对数频率特性的【 】A.叠加B.相乘C.相除D.相减66.非线性系统的最主要特性是【 】A.能应用叠加原理B.不能应用叠加原理C.能线性化D.不能线性化67.理想微分环节的输出量正比于【 】A.反馈量的微分B.输入量的微分C.反馈量D.输入量68.若二阶系统的阻尼比和固有频率分别为ξ和n ω，则其共轭复数极点的实部为【 】A.n ξωB.n ξω-C.d ξω-D.d ξω69.控制系统的时域稳态响应是时间【 】A.等于零的初值B.趋于零的终值C.变化的过程值D.趋于无穷大时的终值70.一阶系统的时间常数T 越小，系统跟踪斜坡信号的【 】A.稳定性越好B.稳定性越差C.稳态性越好D.稳态性越差71.二阶临界阻尼系统的阶跃响应为【 】A.单调上升曲线B.等幅振荡曲线C.衰减振荡曲线D.指数上升曲线72.线性系统的输入信号为t A t x i ωsin )(=，则其稳态输出响应相位【 】A.等于输入信号相位B.一般为输入信号频率ω的函数C.大于输入信号相位D.小于输入信号相位73.延迟环节Ts e s G -=)(的相频特性为【 】A.T ωωϕ1tan )(--=B.T ωωϕ1tan )(-=C. T ωωϕ=)(D. T ωωϕ-=)(74.Ⅱ型系统的开环传递函数在虚轴上从右侧环绕其极点的无穷小圆弧线所对应的开环极坐标曲线是半径为无穷大，且按顺时针方向旋转【 】A.π2的圆弧线B.πv 的圆弧线C.－π2的圆弧线D.π的圆弧线75.闭环系统稳定的充要条件是系统开环对数幅频特性过零时，对应的相频特性【 】A. 180)(-<c ωϕB. 180)(->c ωϕC. 180)(>c ωϕ 180)(<c ωϕ76.对于二阶系统，加大增益将使系统的【 】A.稳态性变差B.稳定性变差C.瞬态性变差D.快速性变差77.Ⅰ型系统跟踪阶跃信号的稳态误差为【 】A.0B.∞C.常数D. )()(lim 0s H s G s → 78.控制系统含有的积分个数多，开环放大倍数大，则系统的【 】A.稳态性能愈好B.动态性能愈好C.稳定性愈好D.稳态性能愈差79.控制系统的稳态误差主要取决于系统中的【 】A.微分和比例环节B.惯性和比例环节C.比例和积分环节D.比例和延时环节80.比例积分微分(PID)校正对应【 】A.相位不变 B ．相位超前校正 C ．相位滞后校正 D ．相位滞后超前校正81.闭环控制系统必须通过【 】A.输入量前馈参与控制B.干扰量前馈参与控制C.输出量反馈到输入端参与控制D.输出量局部反馈参与控制82.不同属性的物理系统可以有形式相同的【】A.传递函数B.反函数C.正弦函数D.余弦函数83.输出信号对控制作用有影响的系统为【】A.开环系统B.闭环系统C.局部反馈系统D.稳定系统84.比例环节能立即地响应【】A.输出量的变化B.输入量的变化C.误差量的变化D.反馈量的变化85.满足叠加原理的系统是【】A.定常系统B.非定常系统C.线性系统D.非线性系统86.弹簧-质量-阻尼系统的阻尼力与两相对运动构件的【】A.相对位移成正比B.相对速度成正比C.相对加速度成正比D.相对作用力成正比87.当系统极点落在复平面S的虚轴上时，其系统【】A.阻尼比为0B.阻尼比大于0C.阻尼比小于1大于0D.阻尼比小于088.控制系统的最大超调量【】A.只与阻尼比有关B.只与固有频率有关C.与阻尼比和固有频率都有关D.与阻尼比和固有频率都无关89.过阻尼的二阶系统与临界阻尼的二阶系统比较，其响应速度【】A.过阻尼的小于临界阻尼的B.过阻尼的大于临界阻尼的C.过阻尼的等于临界阻尼的D.过阻尼的反比于临界阻尼的90.二阶过阻尼系统的阶跃响应为【】A.单调衰减曲线B.等幅振荡曲线C.衰减振荡曲线D.指数上升曲线91.一阶系统在时间为T 时刻的单位阶跃响应为【 】A. 1B. 0.98C. 0.95D. 0.63292.线性系统的输出信号完全能复现输入信号时，其幅频特性【 】A.)(ωA ≥1B.)(ωA ＜1C. 0＜)(ωA ＜1D.)(ωA ≤093.Ⅱ型系统是定义于包含有两个积分环节的【 】A.开环传递函数的系统B.闭环传递函数的系统C.偏差传递函数的系统D.扰动传递函数的系统94.系统的幅值穿越频率是开环极坐标曲线与【 】A.负实轴相交处频率B.单位圆相交处频率C.Bode 图上零分贝线相交处频率D.Bode 图上－180°相位线相交处频率94－1.系统的幅值穿越频率是对数频率特性曲线与【 】A.负实轴相交处频率B.单位圆相交处频率C.Bode 图上零分贝线相交处频率D.Bode 图上－180°相位线相交处频率95.系统的穿越频率越大，则其【 】A.响应越快B.响应越慢C.稳定性越好D.稳定性越差96. 最小相位系统传递函数的【 】A.零点和极点均在复平面的右侧B.零点在复平面的右侧而极点在左侧C.零点在复平面的左侧而极点在右侧D.零点和极点均在复平面的左侧97.Ⅰ型系统能够跟踪斜坡信号，但存在稳态误差，其稳态误差系数等于【 】A.0B.开环放大系数C.∞D.时间常数98.把系统扰动作用后又重新平衡的偏差称为系统的【 】A.静态误差B.稳态误差C.动态误差D.累计误差 99.0型系统跟踪斜坡信号的稳态误差为【 】A.0B.∞C.常数D. )()(lim 0s H s G s → 100.PID 调节器的比例部分主要调节系统的【 】A.增益B.固有频率C.阻尼比D.相频特性101.随动系统要求系统的输出信号能跟随【 】A.反馈信号的变化B.干扰信号的变化C.输入信号的变化D.模拟信号的变化102.传递函数的量纲是【 】A.取决于输入与反馈信号的量纲B.取决于输出与输入信号的量纲C.取决于干扰与给定输入信号的量纲D.取决于系统的零点和极点配置 103.对于抗干扰能力强系统有【 】A.开环系统B.闭环系统C.线性系统D.非线性系统104.积分调节器的输出量取决于【 】A.干扰量对时间的积累过程B.输入量对时间的积累过程C.反馈量对时间的积累过程D.误差量对时间的积累过程105.理想微分环节的传递函数为【 】 A.Ts+11 B.s 1 C.s D.1+Ts 105.一阶微分环节的传递函数为【 】A.Ts+11 B.s 1 C.s D.1+Ts 106.实际系统传递函数的分母阶次【 】A.小于分子阶次B.等于分子阶次C.大于等于分子阶次D.大于或小于分子阶次107.当系统极点落在复平面S 的负实轴上时，其系统【 】A.阻尼比为0B.阻尼比大于0C.阻尼比大于或等于1D.阻尼比小于0 108.欠阻尼二阶系统的输出信号的衰减振荡角频率为【 】A.无阻尼固有频率B.有阻尼固有频率C.幅值穿越频率D.相位穿越频率109.反映系统动态精度的指标是【 】A.超调量B.调整时间C.上升时间D.振荡次数110.典型二阶系统在欠阻尼时的阶跃响应为【 】A.等幅振荡曲线B.衰减振荡曲线C.发散振幅曲线D.单调上升曲线 111.一阶系统时间常数为T ，在单位阶跃响应误差范围要求为±0.05时，其调整时间为【 】A.TB.2TC.3TD.4T112.比例环节的输出能不滞后地立即响应输入信号，其相频特性为【 】A.00)(=ωϕB.0180)(-=ωϕC.090)(-=ωϕD.090)(=ωϕ 113.实际的物理系统)(s G 的极点映射到)(s G 复平面上为【 】A.坐标原点B.极点C.零点D.无穷远点114.系统的相位穿越频率是开环极坐标曲线与【 】A.负实轴相交处频率B.单位圆相交处频率C.Bode 图上零分贝线相交处频率D.Bode 图上－180°相位线相交处频率 114－1.系统的相位穿越频率是对数频率特性曲线与【 】A.负实轴相交处频率B.单位圆相交处频率C.Bode 图上零分贝线相交处频率D.Bode 图上－180°相位线相交处频率 115.比例微分环节（时间常数为T ）使系统的相位【 】A.滞后1tan T ω-B.滞后1tan ω-C.超前1tan T ω-D.超前1tan ω-116.系统开环频率特性的相位裕量愈大，则系统的稳定性愈好，且【 】A.上升时间愈短B.振荡次数愈多C.最大超调量愈小D.最大超调量愈大117.Ⅱ型系统跟踪阶跃信号的稳态误差为零，其静态位置误差系数等于【 】A.0B.开环放大系数C.∞D.时间常数118.PID 调节器的积分部分消除系统的【 】A.瞬态误差B.干扰误差C.累计误差D.稳态误差119.Ⅰ型系统跟踪斜坡信号的稳态误差为【 】A.0B.∞C.常数D. )()(lim 0s H s G s → 120.比例微分校正将使系统的【 】A.抗干扰能力下降B.抗干扰能力增加C.稳态精度增加D.稳态精度减小120－1.比例微分校正将使系统的【 】A.稳定性变好B.稳态性变好C.抗干扰能力增强D.阻尼比减小 121.若反馈信号与原系统输入信号的方向相反则为【 】A.局部反馈B.主反馈C.正反馈D.负反馈122.实际物理系统微分方程中输入输出及其各阶导数项的系数由表征系统固有特性【】A.结构参数组成B.输入参数组成C.干扰参数组成D.输出参数组成123.对于一般控制系统来说【】A.开环不振荡B.闭环不振荡C.开环一定振荡D.闭环一定振荡124.积分环节输出量随时间的增长而不断地增加，增长斜率为【】A.TB.1/TC.1+1/TD.1/T2125.传递函数只与系统【】A.自身内部结构参数有关B.输入信号有关C.输出信号有关D.干扰信号有关126.闭环控制系统的开环传递函数是【】A.输出信号的拉氏变换与输入信号的拉氏变换之比B.输入信号的拉氏变换与输出信号的拉氏变换之比C.反馈信号的拉氏变换与误差信号的拉氏变换之比D.误差信号的拉氏变换与反馈信号的拉氏变换之比127.当系统极点落在复平面S的Ⅱ或Ⅲ象限内时，其系统【】A.阻尼比为0B.阻尼比大于0C.阻尼比大于0而小于1D.阻尼比小于0128.欠阻尼二阶系统是【】A．稳定系统 B. 不稳定系统 C.非最小相位系统 D.Ⅱ型系统129.二阶无阻尼系统的阶跃响应为【】A.单调上升曲线B.等幅振荡曲线C.衰减振荡曲线D.指数上升曲线130.二阶系统总是【 】A.开环系统B.闭环系统C.稳定系统D.非线性系统131.一阶系统时间常数为T ，在单位阶跃响应误差范围要求为±0.02时，其调整时间为【 】A.TB.2TC.3TD.4T132.积分环节Tss G 1)(=的幅值穿越频率为【 】 A.T 1 B.－T 1 C. 20T 1lg D. －20T1lg 132－1.微分环节()G s Ts =的幅值穿越频率为【 】 A.T 1 B.－T 1 C. 20T 1lg D. －20T1lg 132－2.积分环节21()G s Ts =的幅值穿越频率为【 】 A.T 1 B.－T 1 C. D. 133.实际的物理系统)(s G 的零点映射到)(s G 复平面上为【 】A.坐标原点B.极点C.零点D.无穷远点134.判定系统稳定性的穿越概念就是开环极坐标曲线穿过实轴上【 】A.（－∞，0）的区间B.（－∞，0］的区间C.（－∞，－1）的区间D.（－∞，－1］的区间135.控制系统抗扰动的稳态精度是随其前向通道中【 】A.微分个数增加，开环增益增大而愈高B.微分个数减少，开环增益减小而愈高C.积分个数增加，开环增益增大而愈高D.积分个数减少，开环增益减小而愈高136.若系统无开环右极点且其开环极座标曲线只穿越实轴上区间（－1，＋∞），则该闭环系统一定【 】A.稳定B.临界稳定C. 不稳定D.不一定稳定 137.比例环节的输出能不滞后地立即响应输入信号，其相频特性为【 】A.00)(=ωϕB.0180)(-=ωϕC.090)(-=ωϕD.090)(=ωϕ 138.控制系统的跟随误差与前向通道【 】A.积分个数和开环增益有关B.微分个数和开环增益有关C.积分个数和阻尼比有关D.微分个数和阻尼比有关139.Ⅰ型系统跟踪阶跃信号的稳态误差为【 】A.0B.∞C.常数D.)()(lim 0s H s G s → 140.Ⅱ型系统跟踪斜坡信号的稳态误差为零，其静态位置误差系数等于【 】A.0B.开环放大系数C. ∞D.时间常数141.实际物理系统的微分方程中输入输出及其各阶导数项的系数由表征系统固有特性【 】A.特征参数组成B.输入参数组成C.干扰参数组成D.输出参数组成 142.输出量对系统的控制作用没有影响的控制系统是【 】A.开环控制系统B.闭环控制系统C.反馈控制系统D.非线性控制系统143.传递函数代表了系统的固有特性，只与系统本身的【 】A. 实际输入量B.实际输出量C.期望输出量D.内部结构，参数 144.惯性环节不能立即复现【 】A.反馈信号B.输入信号C.输出信号D.偏差信号145.系统开环传递函数为)(s G ，则单位反馈的闭环传递函数为【 】 A.)(1)(s G s G + B.)()(1)()(s H s G s H s G + C.)()(1)(s H s G s G + D.)()(1)(s H s G s H + 146.线性定常系统输出响应的等幅振荡频率为n ω，则系统存在的极点有【 】A.n j ω±1B.n j ω±C.n j ω±-1D.1-147.开环控制系统的传递函数是【 】A.输出信号的拉氏变换与输入信号的拉氏变换之比B.输入信号的拉氏变换与输出信号的拉氏变换之比C.反馈信号的拉氏变换与误差信号的拉氏变换之比D.误差信号的拉氏变换与反馈信号的拉氏变换之比147－1.闭环控制系统的开环传递函数是【 】A.输出信号的拉氏变换与输入信号的拉氏变换之比B.输入信号的拉氏变换与输出信号的拉氏变换之比C.反馈信号的拉氏变换与误差信号的拉氏变换之比D.误差信号的拉氏变换与反馈信号的拉氏变换之比148.欠阻尼二阶系统的单位阶跃稳态响应为【 】A.零B.常数C.等幅振荡曲线D.等幅衰减曲线 149.一阶系统是【 】A.最小相位系统B.非最小相位系统C.Ⅱ型系统D.不稳定系统 150.单位阶跃函数的拉普拉斯变换是【 】A.1/sB.1C.21sD.1+1/s151.一阶系统的响应曲线开始时刻的斜率为【 】A.TB.TC.T 1 D.T 1 152.惯性环节11)(+=Ts s G 的转折频率越大其【 】 A.输出响应越慢 B.输出响应越快C.输出响应精度越高D.输出响应精度越低153.对于零型系统的开环频率特性曲线在复平面上【 】A.始于虚轴上某点，终于坐标原点B.始于实轴上某点，终于实轴上另一点C.始于坐标原点，终于虚轴上某点D.始于虚轴上某点，终于虚轴上另一点 153-1．对于Ⅰ型系统的开环频率特性曲线在复平面上【 】A.始于(0)180G j =∞∠-的点，终于坐标原点B.始于(0)90G j =∞∠-的点，终于坐标原点C.始于(0)180G j =∞∠-的点，终于实轴上任意点D.始于(0)90G j =∞∠-的点，终于虚轴上任意点154.相位裕量是当系统的开环幅频特性等于1时，相应的相频特性离【 】A.负实轴的距离B.正实轴的距离C.负虚轴的距离D.正虚轴的距离155.对于二阶系统，加大增益将使系统的【 】A.动态响应变慢B.稳定性变好C.稳态误差增加D.稳定性变差155－1.对于二阶系统，加大增益将使系统的【 】A.动态响应变慢B.稳态误差减小C.稳态误差增加D.稳定性变好 156.惯性环节使系统的输出【 】A.幅值增大B.幅值减小C.相位超前D.相位滞后156－1.惯性环节使系统的输出随输入信号频率增加而其【】A.幅值增大B.幅值减小C.相位超前D.相位滞后157.无差系统是指【】A.干扰误差为零的系统B.稳态误差为零的系统C.动态误差为零的系统D.累计误差为零的系统158.Ⅱ型系统跟踪加速度信号的稳态误差为【】A.0B.常数C.∞D.时间常数159.控制系统的稳态误差组成是【】A.跟随误差和扰动误差B.跟随误差和瞬态误差C.输入误差和静态误差D.扰动误差和累计误差160.Ⅰ型系统的速度静差系数等于【】A.0B.开环放大系数C.∞D.时间常数161.线性定常系统输入信号导数的时间响应等于该输入信号时间响应的【】A. 傅氏变换 B.拉氏变换 C.积分 D.导数162.线性定常系统输入信号积分的时间响应等于该输入信号时间响应的【】A.傅氏变换 B.拉氏变换 C.积分 D.导数第一部分单项选择题1.D2.A3.A4.A5.B6.A7.C8.C9.B 10.B 11.B 12.D 13.B 14.C 15.C 16.A 17.A 18.C 19.B 20.A 21.A 22.B 23.B 24.C 25.C 26.D 27.B 28.A 29.B 30.A 31.D 32.A 33.B 34.C 35.A 36.B 37.A 38.B 39.C 40.A 41.B 42.C 43.C 44.A 45.D 46.A 47.C 48.A 49.C50.C 51.C 52.C 53.B 54.A 55.C 56.D 57.B 58.C 59.B 60.B 61.B62.B 63.B 64.B 65.A 66.B 67.B 68.B 69.D 70.C 71.A 72.B 73.D74.A 75.B 76.B 77.A 78.A 79.C 80.D 81.C 82.A 83.B 84.B 85.C86.B 87.A 88.A 89.A 90.D 91.D 92.A 93.A 94.B 95.A 96.D 97.B98.B 99.B 100.A 101.C 102.B 103.B 104.B 105.C 106.C 107.C 108.B 109.A 110.B 111.C 112.A 113.D 114.A 115.C 116.C 117.C 118.D 119.C 120.A 121.D 122.A 123.A 124.B 125.A 126.C 127.C 128.A 129.B 130.C 131.D 132.A 133.A 134.D 135.C 136.A 137.A 138.A 139.A 140.C 141.A 142.A 143.D 144.B 145.A 146.B 147.A 148.B 149.A 150.A 151.C 152.B 153.B 154.A 155.D 156.D 157.B 158.B 159.A 160.B第二部分 填空题1.积分环节的特点是它的输出量为输入量对 的积累。

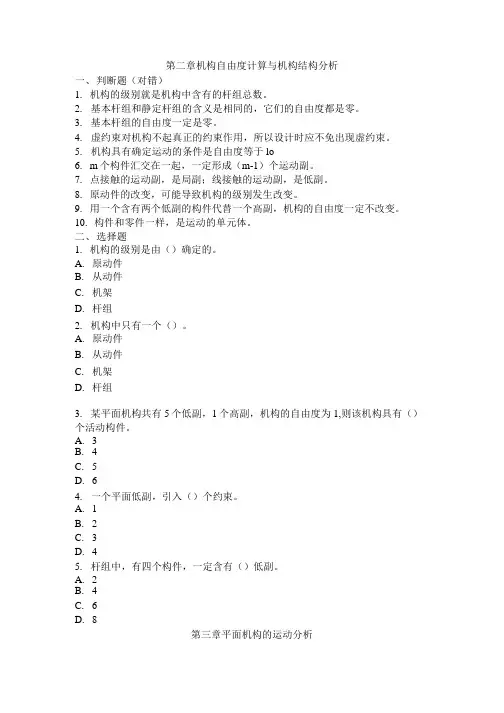

第二章机构自由度计算与机构结构分析一、判断题（对错）1.机构的级别就是机构中含有的杆组总数。

2.基本杆组和静定杆组的含义是相同的，它们的自由度都是零。

3.基本杆组的自由度一定是零。

4.虚约束对机构不起真正的约束作用，所以设计时应不免出现虚约束。

5.机构具有确定运动的条件是自由度等于lo6.m个构件汇交在一起，一定形成（m-1）个运动副。

7.点接触的运动副，是局副；线接触的运动副，是低副。

8.原动件的改变，可能导致机构的级别发生改变。

9.用一个含有两个低副的构件代替一个高副，机构的自由度一定不改变。

10.构件和零件一样，是运动的单元体。

二、选择题1.机构的级别是由（）确定的。

A.原动件B.从动件C.机架D.杆组2.机构中只有一个（）。

A.原动件B.从动件C.机架D.杆组3.某平面机构共有5个低副，1个高副，机构的自由度为1,则该机构具有（）个活动构件。

A. 3B. 4C. 5D. 64.一个平面低副，引入（）个约束。

A. 1B. 2C. 3D. 45.杆组中，有四个构件，一定含有（）低副。

A. 2B. 4C. 6D.8第三章平面机构的运动分析一、选择题1.速度瞬心的绝对速度（）为零。

A.一定B.不一定C.一定不2.由n个构件组成的平面机构，瞬心的总数为（）。

A.nB.n（n-l）/2C.n-1D.l3.影像法可用于对机构中的（）进行运动分析。

A.一个构件B.整个机构C.相邻两个构件4.当（）为零时，哥氏加速度一定为零。

A.相对移动速度B.牵连角速度C.曲柄D.滑块5.两个相啮合的齿轮，两个（）的切点就是两个齿轮的瞬心。

A.分度圆B.节圆C.齿根圆D.基圆第四章力分析、效率和自锁一、判断题1.自锁机构就是无论驱动力怎样增加永远也不能运动的机构。

2.机构串联形成的系统，其效率小于其中任意机构的效率。

3.机构并联形成的系统，其效率小于其中机构的最高效率。

4.槽面摩擦大于平面摩擦，是由于槽面摩擦的摩擦系数大。
