自动生化分析仪工作原理
生化分析仪（Chemistry Analyzer）是临床检验中经常使用的 重要分析仪器之一它通过对血液或者其他体液的分析来测定各种生化 指标：如转氨酶、血红蛋白、白蛋白、总蛋白、胆固醇、肌肝、葡萄 糖、无机磷、淀粉酶、钙等。结合其他临床资料，进行综合分析，可 以帮助诊断疾病，对器官功能做出评价，鉴别并发因子，以及决定今 后治疗的基准等。
②样品探引(Probe)与加样臂相联，直接吸取样品。探针均设有 液面感应器，防止探针损伤和减少携带污染。有的设有阻塞检测报 警系统当探针样品中的血凝块等物质阻塞时．仪器会自动报警冲洗 探针，并跳过当前样品，对下一样品加样。有的还有智能化防撞装 置遇到阻碍探针立即停止运动并报警。即使如此，它仍是非正规操 作时的易损件。为了保护探针，除预先需要根据样品容器的高低、 最低液面高度等进行设置外、，样品容器的规格、放置以及液面高 度等设定条件不得随意改变。在某些仪器上，采样器和加液器组合 在一起，加样品和加试剂或稀释液一个探针一次完成。
自动生化分析仪基本结构及工作原理
二)典型分立式自动生化分析仪基本结构
1．样品(Sample)系统 样品包括校准品、质控品和病人样品。系统一般由样品装载、

生化分析仪基本原理与结构

生化分析仪基本原理与结构

图1-4
玻璃板相对的两面刻有对称的槽，由边缘向中心呈螺旋状环绕。两块板合拢时，上下槽合成一圆形孔道，液体可从一端流入而从另一端流出。透析时，在两块板之间夹一层透析薄膜，则在膜上下各形成一个管道。图1－4中的样品和第一试剂从上侧管道通过，而第二试剂则从下侧管道通过。此时小分子物质透过膜进入下侧管道与第二试剂反应，而样品中的蛋白质则作为废液从上侧管道流出。
02
系统自动识别样品架及样品编号，识别试剂、校准品及其批号、失效期，有的还可识别校验校准曲线等信息。
01
反应系统： 反应盘：装载一系列反应比色杯（cuvettes），多为转盘形式。反应测定过程中按固定程序，在加样臂、加液臂、搅拌棒、光路和清洗装置之间转动。有的仪器在反应杯中完成反应后再吸入比色杯比色，现在更常见的是反应和检测同在比色杯中进行，效率更高，尤其适用于连续监测法。比色杯多采用硬质石英玻璃、硬质玻璃、无紫外光吸收的丙烯酸塑料等，
01
生化分析仪的种类较多，可从不同的角度进行分类：
02
按反应装置的结构可分为连续流动式、分立式和离心式3类。
03
按自动化程度可分为全自动、半自动和手工型3类。
04
按同时可测定项目可分为单通道和多通道两类。单通道每次只能检测一个项目，但项目可以更换。多通道每次同时可以测多个项目。
按仪器的复杂程度及功能可分为小型、中型和大型3类。小型一般为单通道、半自动及专用分析仪；中型为单通道（可更换几十个项目）或多通道，常同时可测2～10个项目；大型均为多通道仪器，同时可测10个以上项目，分析项目可自选或组合，不仅能进行临床生化检验，而且可进行药物监测及进行免疫球蛋白的测定。
这类仪器中，样品和样品之间可以用空气来隔离，也可以用空白试剂或缓冲液来隔离。用空气分隔的叫空气分段式系统，用空白试剂或缓冲液分隔的叫非分段式系统。

生化分析仪检测原理

生化分析仪检测原理

(
一点终点法反应曲线
A
吸
光
度
）
Am
S+R
计算公式：
C=(Am-Ab)*K
2A02m0/-3/-5--终点读数点的吸光 Ab----试剂空白吸光度
T
（时间）
K----校正系数 21
TP反应曲线
蛋白质+Cu2+→Cu-蛋白质络合物 550nm处吸收峰
二点终点法
第二试剂加入以前，选择某一点读取吸光度Am， 经过一定时间后反应达终点后测第二个吸光度值 An,利用两吸光度之差计算结果。
肌酐在一系列酶的作用下生成H2O2，H2O2和4-氨基氨 替比林反应生成红色醌类物质，在540nm处有吸收峰。
Mg反应曲线
在碱性溶液中，Mg与二甲苯胺蓝形成重氮盐类的紫色复合物， Mg2+浓度可由二甲苯胺蓝吸光度的下降，通过光度测定法来测定。
免疫比浊法
通过物质对光的散射或透射来测定物质含量的 方法：
CK-MB采用的检测方法为免疫抑制法
正 常 人 体 中 ， CK 同 工 酶 中 CK-MM﹥CK-MB﹥CK-BB, 其中CK-BB含量极少，可忽略。免疫抑制法正是建 立于忽略CK-BB的基础上。采用抗体抑制其M亚基 活性，使CK-MM失去活性，而CK-MB失去一半的活 性。单测定B亚基的活性，其结果×2即为CK-MB活 性。
酶促反应曲线
连续监测法
即零级反应速率法,亦称斜率法 在较长反应时间区段内(90-180秒)，每隔一定时间(5~30 秒)读取一次吸光度值，至 少读取4点，得到3个以上△A， 最后算出 反应速率△A/min。
U / L Au 106 VTu
tห้องสมุดไป่ตู้ l Vu

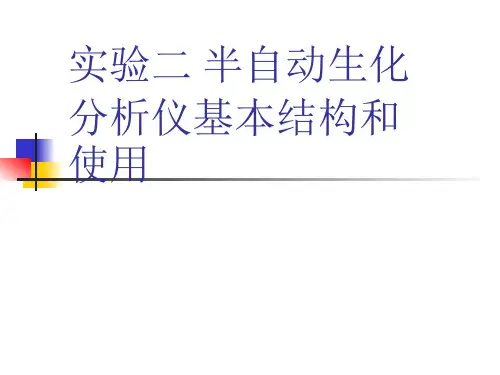

实验二 半自动生化分析仪基本结构及使用

实验二 半自动生化分析仪基本结构及使用

基本原理
朗伯-比尔定律成立的前提 (1) 入射光为平行单色光且垂直照射； (2) 吸光物质为均匀非散射体系； (3) 吸光质点之间无相互作用； (4) 辐射与物质之间的作用仅限于光吸
收，无荧光和光化学现象发生。
信号采集方法
（1）终点法。
（2）固定时间法
（3）连续监测法：又称为速率法
因数∶根据试剂说明书上系数值输入 参考上限∶根据试剂说明书设置 参考下限∶根据试剂说明书设置 延迟时间∶终点法设为5—7秒;速率法一
般设为60秒; 测试时间∶速率法设为60秒
B 项目设置
小数点∶根据需要选择小数位，软件提 供范围是0-4。即浓度格式从0-0.0000。
吸液量∶一般选择 500uL，可增大到700u L 减小交叉污染
ENTER进入项目测试流程。吸入样本1， 测试第1个病人;再做
5）在测试主菜单下，选中样品测试，按
样本 2，测试第2个病人。
6）在测试项目中，样品编号加亮显示时
按返回|回到主窗口。
7）测完所有样品，准备蒸馏水，按吸液 键或清洗键，冲洗管路并返回主窗口;选 择另一项目继续测试。
D 打印病人综合报告
B 项目设置
名称∶可以修改为其它项目名称（建议不 要修改），即项目自定义功能方法∶样本 测试方法，可选终点法、两点法和速率法 单位∶依据试剂说明书选择，如 g/L 温度∶一般选择 37℃ 主波长∶根据试剂 说明书选择，如546 次波长∶一般不用
B 项目设置
空白∶一般设为试剂空白，有要求样品 空白的可设置，如 TBIL
A 开机
确保正确连接，上电、开机，自动进入 系统
B 项目设置
开机自检后，主窗口。选择样本测试， 进入项目设置窗口∶依据项目选择测试 方法，根据需要更改项目相关参数。 （各项目所用测试方法简明判定∶终点 法∶表现形式为C=F×A，两点法∶表现 形式为C=F ×△A，速率法∶表现形式为C =F×△A/分，应依据试剂说明书选择方 法。）

全自动生化分析仪的原理、构成及使用

全自动生化分析仪的原理、构成及使用

全自动生化分析仪的原理、构成及使用全自动生化分析仪的原理、构成及使用全自动生化分析仪的原理、构成及使用一、全自动生化分析仪的功能及特点全自动生化分析仪是将生化分析中的取样、加试剂、混合、保温、比色、结果计算、书写报告等步骤的部分或全部由模仿手工操作的仪器来完成。

它可进行定时法、连续监测法等各种反应类型的分析测定。

除了一般的生化项目测定外，有的还可进行激素、免疫球蛋白、血药浓度等特殊化合物的测定以及酶免疫、荧光免疫等分析方法的应用。

它具有快速、简便、灵敏、准确、标准化、微量等特点。

二、全自动生化分析仪的分类全自动生化分析仪有多种分类方法，最常用的是按其反应装置的结构进行分类。

按此法可将全自动生化分析仪分为流动式和分立式两大类。

所谓流动式全自动生化分析仪是指测定项目相同的各待测样品与试剂混合后的化学反应在同一管道流动的过程中完成。

这是第一代全自动生化分析仪。

过去说得多少通道的生化分析仪指的就是这一类。

存在较严重的交叉污染，结果不太准确，现已淘汰。

分立式全自动生化分析仪与流动式的主要差别是每个待测样品与试剂混合间的化学反应都是分别在各自的反应皿中完成的，不易出现较差污染，结果可靠。

三、全自动生化分析仪的构成因为全自动生化分析仪是模仿手工操作的过程，所以无论哪一类的全自动生化分析仪，其结构组成均与手工操作的一些器械设备相似，一般可有以下几个部分组成：1、样品器：放置待测样本、标准品、质控液、空白液和对照液等。

2、取样装置：包括稀释器、取样探针和输送样品和试剂的管道等。

3、反应池或反应管道：一般起比色皿（管）的作用。

4、保温器：为化学反应提供恒定的温度。

5、检测器：如比色计、分光光度计、荧光分光光度计、火焰光度计、电化学测定仪等。

不同仪器配置不同。

6、微处理器：是分析仪的电脑部分，又叫程序控制器。

控制仪器所有的动作和功能，使用者可通过键盘与仪器“对话”，同时电脑还能接受从各部件反馈来的信号，并作出相应的反应，对异常情况发出一定的指示信号。

生化分析仪简介

生化分析仪简介

生化分析仪作用
• 生化分析仪就是用来分析人体体液(血液、尿液等)中各种生 化指标的仪器，它可以为医生(包括医护人员)提供快速、准 确的医疗检验数据，医生以此数据和其他的临床资料进行对 比来分析、诊断病人的病情。
生化分析仪历史和发展趋势
第一代:分光光度计 第二代:半自动生化分析仪 第三代:全自动分析仪 单通道，低速，半自动化，低通用性 多通道，高速度，全自动化，高通用性
• 国产生化分析仪品牌近些年为了企业的发展，也在转直销模式为分销模式，但是因为本身利润率就比 较低，分销后更是分薄了利润，所以往往没有外资品牌那么大的投入去进行市场推广。
生化分析仪市场前景规模如何
• 近年来，由于政府集中采购力度较大，生化分析仪行业需求得到释放，再加上国家对基层医疗的支持， 政府采购一直处于稳定增长态势，2018年，整个行业市场规模达到了34亿元。
行业现状
• 目前市场上主流生化分析仪生产商家分为进口和国产两类，进口品牌代表厂家主要有 贝克曼、日立、东芝、罗氏等，国产品牌代表主要有迪瑞、迈瑞、科华等。国外自动 生化分析仪经过多年发展，在技术上已非常成熟，国产全自动生化分析仪呈飞跃式发 展。
• 我国自行研制的生化分析仪多数为半自动生化分析仪，2000年前后才开始有中、低档 的全自动生化分析仪面市，但主要是由合资企业生产的。国内企业由于资金、人才、 技术等方面的限制，主要是仿造国外的产品，缺乏竞争力。自2003年以来陆续有国内 厂家推出全自动生化分析仪，为打破国外的技术与市场垄断起到了重要作用。全自动 生化分析仪的技术水平在极大程度上代表了临床实验室的自动化水平。
测量原理图
分析仪结构图
生化分析仪的组成与工作原理介绍
进样系统、光学系统、控制系 统和数据处理系统。 进样系统是分析的前提，光学 系统是整个仪器的核心，控制 系统是分析的保证，数据处理 系统是功能的扩展。

生化分析仪幻灯

生化分析仪幻灯

• j．如有因数，按yes键，并输入F值。F值 可按以下公式计算： • 无标准时：例如：GPT 因为GPT是负反应， 该值应为负值，故应输入-1768 • 有标准时：
• •
生化分析仪工作原理及基本结构
• 一、工作原理 • 目前，绝大多数生化分析仪都是基于光电比色法 进行工作的。尽管所有的生化分析仪最基本的工 作部件是一台比色计或分光光度计，但生化分析 仪并不仅仅是一台普通的光电比色计或分光光度 计，而是集加样、稀释、混合、进样、反应、比 色、计算、记录、打印全部或部分功能于一身的 自动化仪器。此外，它还需要和试剂、方法学紧 密结合起来进行工作。
光的互补
• 若把两种不同的光，接一定的强度比例混 合，可以得到“白光”，这两种光叫做互 为补色。 • 由于有色物质对光的吸收具有选择性，因 此在测定溶液吸光度时，只能用光波中能 被有色溶液吸收的一部分光线，即应用特 定的单色光进行。至于不被有色溶液吸收 的光线，则应设法在未透过有色溶液之前 将其消除。
各类生化分析仪原理
• • • • • • 连续式生化分析仪 离心式生化分析仪 分离式生化分析仪 干片式生化分析仪 1）反射光度法 2）差示电位法
仪器基本结构
重要部件
• 1、稀释器
2、进样盘装置
3、打印机
• • • • 1）针式打印机 2）热敏打印机 3)喷墨打印机 4)激光打印机
热敏打印机示意图
打印机
• 本机使用的是B6P型热敏式打印机 ,所谓热 敏式打印，是通过加热电路将热敏打印头 上的半导体加热点加热，加热点在受热显 色的热敏纸上烫出字符。
电路分析
主电路板
• 1）前置放大器
2）电压/对数转换器
电压对数转换原理
• 由朗伯-比尔定律可知：A=–1og（It/I0） • 设前置放大器测得的空白液的电压信号为 V0，测得的样品信号电压为VX。在前置放 大电路中，在增益系数K0相同的条件下， • A = -log It/I0= -log K0VX/K0V0= -log VX/V0使空白液输出为10V。这样上式可变 换为； • A＝1–logVX

生化分析仪结构原理与常见故障检修

生化分析仪结构原理与常见故障检修

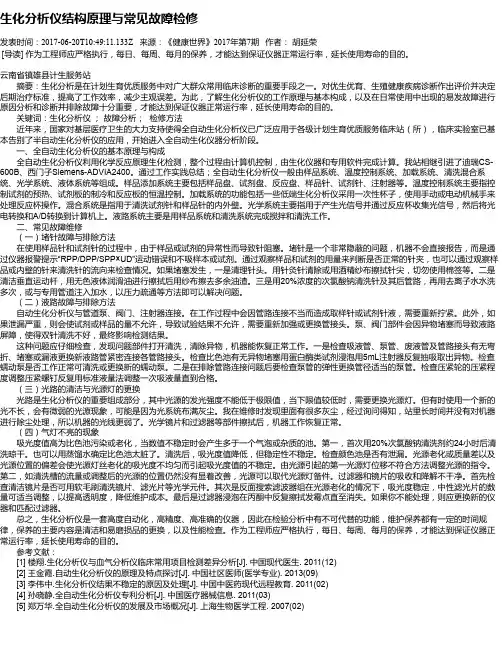

生化分析仪结构原理与常见故障检修发表时间：2017-06-20T10:49:11.133Z 来源：《健康世界》2017年第7期作者：胡延荣[导读] 作为工程师应严格执行，每日、每周、每月的保养，才能达到保证仪器正常运行率，延长使用寿命的目的。

云南省镇雄县计生服务站摘要：生化分析是在计划生育优质服务中对广大群众常用临床诊断的重要手段之一。

对优生优育、生殖健康疾病诊断作出评价并决定后期治疗标准，提高了工作效率，减少主观误差。

为此，了解生化分析仪的工作原理与基本构成，以及在日常使用中出现的易发故障进行原因分析和诊断并排除故障十分重要，才能达到保证仪器正常运行率，延长使用寿命的目的。

关键词：生化分析仪；故障分析；检修方法近年来，国家对基层医疗卫生的大力支持使得全自动生化分析仪已广泛应用于各级计划生育优质服务临床站（所），临床实验室已基本告别了半自动生化分析仪的应用，开始进入全自动生化仪器分析阶段。

一、全自动生化分析仪的基本原理与构成全自动生化分析仪利用化学反应原理生化检测，整个过程由计算机控制，由生化仪器和专用软件完成计算。

我站相继引进了迪瑞CS-600B、西门子Siemens-ADVIA2400。

通过工作实践总结；全自动生化分析仪一般由样品系统、温度控制系统、加载系统、清洗混合系统、光学系统、液体系统等组成。

样品添加系统主要包括样品盘、试剂盘、反应盘、样品针、试剂针、注射器等。

温度控制系统主要指控制试剂的预热、试剂板的制冷和反应板的恒温控制。

加载系统的功能包括一些低端生化分析仪采用一次性杯子，使用手动或电动机械手来处理反应杯操作。

混合系统是指用于清洗试剂针和样品针的内外壁。

光学系统主要指用于产生光信号并通过反应杯收集光信号，然后将光电转换和A/D转换到计算机上。

液路系统主要是用样品系统和清洗系统完成搅拌和清洗工作。

二、常见故障维修（一）堵针故障与排除方法在使用样品针和试剂针的过程中，由于样品或试剂的异常性而导致针阻塞。

全自动生化分析仪的原理及检测方法

全自动生化分析仪的原理及检测方法
2. 水浴恒温的优点是：温度均匀、稳定；
3. 水浴恒温的缺点是：升温缓慢，开机预热时间长，因 水质变化(微生物、矿物质沉积)影响测定，因此要定 期换水和比色杯。为了加热均匀和防止变质，往往要 设置电动机循环转动和添加防腐剂。
反应杯
在反应盘上安装清洗站。一项检验项目完成后， 反应杯随即被自动清洗，实现了实时清洗。 1.反应杯清洗时，先吸走废液，灌入清洗液，再吸走 清洗液，灌入清水，并自动进行水空白自检，确定反 应杯是否清洗干净。 2.水空白自检通过后，由冲洗站吸掉水，由真空吸湿 干燥反应杯，再做下面的检验项目。 3.假如反应杯污染，不能冲洗干净，仪器会自动放弃 再次使用该反应杯，并且由电脑发出警告，在屏幕上 显示出污染的反应杯所在位置，便于拿出反应杯进一 步处理或更换新杯。
2. 选待测溶液最大吸收峰对应的波长为λp，选等吸收点 的对应的波长为λs。所谓等吸收点，是指对于某个波 长，尽管待测溶液的浓度不同，但对该波长的光的吸 收均相等。等吸收点所对应的波长叫做等吸收波长。 对于吸收光谱具有吸收峰的物质，同浓度下吸光度相 等的两个波长，也是等吸收波长。等吸收波长是双波 长法的理论基础之一。应用这一方法的必要条件是能 准确地测定出等吸收点，否则将造成显著的误差。
双波长测定原理
双波长测光的优点：
可以有效地扣除样 本的混浊、溶血、 黄疸的干扰，并将 噪声部分降低到最 低限度，例如:可消 除或最大限度地减 少因反应液中的污 物、纤维蛋白、光 源的闪烁、漂移、 反应杯的伤痕、污 染、恒温水中的污 物等引起的误差。
选择双波长的方法
1. 根据待测溶液对吸光谱的吸收曲线，选择最大吸收峰 对应的波长为λp，吸收曲线下端较为平坦的某一波长 为λs。
选择双波长的方法
3. 选溶液最大吸收峰的波长为λp，选显色剂的最大吸 收峰对应的波长为λs。该法又称为双波长增敏法， 其原理是：当向一定浓度的显色剂溶液中加入待测物 时，由于生成物质浓度的增大，生成物的吸光度也随 之增大，而显色剂则由于不断消耗，其吸光度逐渐减 小。如果以λp为测定波长，λs为参比波长时，测得 的差吸收光度显然是生成物吸光度与消耗的显色剂的 吸光度之和，从而提高了测定的灵敏度。

全自动生化分析仪原理

全自动生化分析仪原理

自动生化分析仪基本结构及工作原理一、基本结构（一）按照反应装置的结构，自动生化分析仪主要分为流动式(Flow system)、分立式(Discrete system)两大类。

1．流动式指测定项目相同的各待测样品与试剂混合后的化学反应在同一管道流动的过程中完成。

这是第一代自动生化分析仪。

2．分立式指各待测样品与试剂混合后的化学反应都是在各自的反应杯中完成。

其中有几类分支。

(1)典型分立式自动生化分析仪。

此型仪器应用最广。

(2)离心式自动生化分析仪，每个待测样品都是在离心力的作用下，在各自的反应槽内与试剂混合，完成化学反应并测定。

由于混合，反应和检测几乎同时完成，它的分析效率较高。

3．袋式自动生化分析仪是以试剂袋来代替反应杯和比色杯，每个待测样品在各自的试剂袋内反应并测定。

4．固相试剂自定生化分析仪(亦称干化学式自动分析仪) 是将试剂固相于胶片或滤纸片等载体上，每个待测样品滴加在相应试纸条上进行反应及测定。

操作快捷、便于携带是它的优点。

(二)典型分立式自动生化分析仪基本结构1．样品(Sample)系统样品包括校准品、质控品和病人样品。

系统一般由样品装载、输送和分配等装置组成。

样品装载和输送装置常见的类型有：(1)样品盘(Sample disk)，即放置样品的转盘有单圈或内外多圈，单独安置或与试剂转盘或反应转盘相套合，运行中与样品分配臂配合转动。

有的采用更换式样品盘，分工作和待命区，其中放置多个弧形样品架(Sector)作转载台，仪器在测定中自动放置更换，均对样品盘上放置的样品杯或试管的高度、直径和深度有一定要求，有的需专用样品杯，有的可直接用采血试管。

样品盘的装载数，以及校准品、质控品、常规样品和急诊样品的装载数，一般都是固定的。

这些应根据工作需要选择。

(2)传动带式或轨道式进样即试管架(Rack)不连续，常为10个一架，靠步进马达驱动传送带，将试管架依次前移，再单架逐管横移至固定位置，由样品分配臂采样。

生化分析仪原理

生化分析仪原理

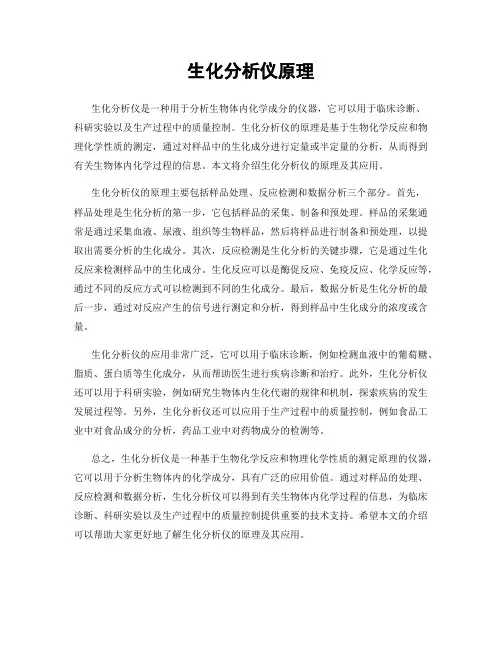

生化分析仪原理生化分析仪是一种用于分析生物体内化学成分的仪器，它可以用于临床诊断、科研实验以及生产过程中的质量控制。

生化分析仪的原理是基于生物化学反应和物理化学性质的测定，通过对样品中的生化成分进行定量或半定量的分析，从而得到有关生物体内化学过程的信息。

本文将介绍生化分析仪的原理及其应用。

生化分析仪的原理主要包括样品处理、反应检测和数据分析三个部分。

首先，样品处理是生化分析的第一步，它包括样品的采集、制备和预处理。

样品的采集通常是通过采集血液、尿液、组织等生物样品，然后将样品进行制备和预处理，以提取出需要分析的生化成分。

其次，反应检测是生化分析的关键步骤，它是通过生化反应来检测样品中的生化成分。

生化反应可以是酶促反应、免疫反应、化学反应等，通过不同的反应方式可以检测到不同的生化成分。

最后，数据分析是生化分析的最后一步，通过对反应产生的信号进行测定和分析，得到样品中生化成分的浓度或含量。

生化分析仪的应用非常广泛，它可以用于临床诊断，例如检测血液中的葡萄糖、脂质、蛋白质等生化成分，从而帮助医生进行疾病诊断和治疗。

此外，生化分析仪还可以用于科研实验，例如研究生物体内生化代谢的规律和机制，探索疾病的发生发展过程等。

另外，生化分析仪还可以应用于生产过程中的质量控制，例如食品工业中对食品成分的分析，药品工业中对药物成分的检测等。

总之，生化分析仪是一种基于生物化学反应和物理化学性质的测定原理的仪器，它可以用于分析生物体内的化学成分，具有广泛的应用价值。

通过对样品的处理、反应检测和数据分析，生化分析仪可以得到有关生物体内化学过程的信息，为临床诊断、科研实验以及生产过程中的质量控制提供重要的技术支持。

希望本文的介绍可以帮助大家更好地了解生化分析仪的原理及其应用。

生化仪简介

生化仪简介

全自动生化分析仪生化分析仪(Chemistry Analyzer)是临床检验中经常使用的重要分析仪器之一，它通过对血液或者其他体液的分析来测定各种生化指标: 如转氨酶、血红蛋白、白蛋白、总蛋白、胆固醇、肌肝、葡萄糖、无机磷、淀粉酶、钙等。

结合其他临床资料，进行综合分析，可以帮助诊断疾病，对器官功能做出评价，鉴别并发因子，以及决定今后治疗的基准等。

所谓全自动生化分析仪，就是把分析过程中的取样、加试剂、混匀、保温反应、检测、结果计算和显示以及清洗等步骤进行自动化的仪器。

全自动生化分析仪灵敏、准确、快速，不仅提高了工作效率，而且减少了主观误差，提高了检验质量。

全自动生化分析仪涉及光学、精密机械、自动控制、电子电路、热工学、生物化学、分析化学等学科，且要求高精度、高可靠性，是一个十分复杂的系统，国内购买最多的品牌如：贝克曼—库尔特(Beckman-Coulter)、奥林巴斯(Olympus)、日立(Hitachi)等。

在国内，深圳迈瑞生物医疗电子股份有限公司是最早开始研制全自动生化分析仪的企业之一。

全自动生化分析仪的原理并不复杂，近20年来只不过是在自动化程度和功能扩展作改进和优化。

全自动生化分析仪是以分光光度法为基础而发展起来的，至今分光光度法也是其核心方法。

全部的生化分析仪其实质都是如图构成：光电比色部分是整个仪器的核心，进样系统是分析的前提，控制单元是分析的保证，数据处理系统是功能的扩展。

一、自动生化分析仪类型自50年代Skeggs首次介绍一种临床生化分析仪的原理以来，随着科学技术尤其是医学科学的发展，各种生化自动分析仪和诊断试剂均有了很大发展，根据仪器的结构原理不同，可分为连续流动式（管道式）、分立式、离心式和干片式四类。

（一）管道式分析仪管道式分析仪的特点是测定项目相同的各待测样品与试剂混合后的化学反应，是在同一管道中经流动过程完成的。

这类仪器一般可分为空气分段系统式和非分段系统式。

所谓空气分段系统是指在吸入管道的每一个样品、试剂以及混合后的反应液之间，均由一小段空气间隔开；而非分段系统是靠试剂空白或缓冲液来间隔每个样品的反应液。

全自动生化分析仪的结构和功能

全自动生化分析仪的结构和功能

2）降低实验室的生物安全风险
检验过程中的自动化减少了检验技术人员与样本和试剂直接接触 的次数，有效避免了对操作者污染机会，同时也减少了对环境的污 染
3）提升实验室的服务水平
检验速度大大提高，缩短了患者候诊时间；患者同等检验费用得 到高质量的医疗服务
（三）发展趋势
• 自动生化分析仪已经在全国大多数医院得到普及应用，基本实现 了生物化学检验的自动化。目前，生化检验正向着自动化程度更 高的全实验室自动化（total laboratory automation,TLA)方向发展。 TLA将样本前处理系统、样本运送系统、样本分析系统（血细胞 系统、凝血系统、生化系统、免疫系统等）串联起来，组成流水 线，再加上LIS和计算机系统，形成大规模的全检验过程自动化。
加样针和试剂针均设有液面感应器，防止探针损伤和减少携带污 染
有的分析仪设有阻塞检测报警系统，当探针遇到样品中的血凝块 等阻塞物时，仪器会自动报警、冲洗探针，并跳过当前样品，对下 一样品加样
有的分析仪还有智能化防撞装置，当遇到阻碍时探针立即停止运 动并报警
加液器
4）搅拌器
有机械式搅拌混匀和超声混匀两种方式，经常用的是机械式搅拌 混匀，由电机和搅拌棒组成，电机运动带动搅拌棒高速转动，使反 应液和样品充分混匀。
一台分析仪配有许多样本架，并可按颜色区分常规样本、急诊样 本、校准样本等
仪器通过识别样本管上的条形码来获取样本信息，如编号、患者 资料、检测项目等
样本架或样本盘
2）试剂盘和试剂瓶
试剂盘为圆盘状，安装在具有冷藏功能的试剂仓内，试剂盘可放 置一定形状的试剂瓶，不同分析仪试剂瓶的容量和形状不同。
试剂盘转动使试剂瓶达到特定的位置吸取试剂。
二、工作原理
