挖掘机驾驶室结构设计

江苏省昆山市经济技术开发区东城大道三一产业园邮编：215300售后服务热线：4008-28-2318咨询投诉电话：4008-87-9318敬请关注灵活多变 顺应世界万变本手册印刷于2021年8月，当您阅读时产品信息可能已经发生变更。

产品（含具体配置、相关细节等）以代理商展示、销售的适用于中国大陆的具体型号及产品为准。

全新 SY55C Pro节能省油 承载万千自由Product HighlightsSY55C Pro 是三一重机主打的小型挖掘机明星产品，连续9年单机型市场占有率第一，累计销售逾万台。

全新一代SY55C Pro 液压挖掘机，驾驶室等全面升级，性能更卓越。

三一重机以提升客户投资价值为目标，持续为客户提供超值的产品。

产品亮点斗杆速度升级驾驶舱全新升级三一专供五十铃发动机可调节座椅新型并列式散热器：水温低于竞争对手3~5℃，液压油温低于竞争对手7~10℃。

外挂式燃油滤清器：体积大纳污能力强，超大容量的双油水分离器。

空气预滤器+双重空气滤芯：确保空气充足干净，减少缸件磨损。

先进的过滤系统为强劲动力提供充足的保障。

液压系统动力系统三一专供的国III 排放超大功率五十铃发动机，功率储备充足，能确保机器在恶劣工况下工作的可靠性，寿命延长10%以上。

五十铃发动机优点：• 三一专用发动机，应用广泛、客户认可度高，• 皮实耐用、省油、配件便宜、维修方便、性能稳定，是挖掘机的首选。

五十铃发动机超大并列散热器外挂燃油滤清器标配预滤器双重空气滤芯主 泵行走马达回转马达主 阀三一专供主泵、主阀，国际知名品牌液压元件，确保液压系统的高可靠性。

全新液压系统主阀阀芯优化，精准的燃油喷射技术与发动机完美匹配，作业效率提升10%。

Power SystemHydraulic System结构分析专业CAE 分析，优化结构减少应力集中，工作装置寿命平均延长30%。

经久耐用的结构件Enhanced Structure经久耐用的结构件Enhanced Structure新型耐磨轴套采用蜂窝高承载耐磨轴套，表面自润滑提升，运动部件寿命2倍以上。

目录第一部分：系统开发建议书.........................．共5页第二部分：WZ45．40装载工作装置设计.. (40)摘要：第一章：整机概述 (1)第一节：绪论 (1)第二节：国内外发展现状 (2)第三节：挖掘装载机发展特点 (5)第二章：铲斗设计······································．7 第三章：挖掘装载机工作装置结构设计·····················．10一、确定动臂长度、形状与车架的铰接位置 (11)二、连杆机构设计·······································．15三、转斗油缸与摇臂的铰接点以及下拉杆与机架铰接点的确定” (16)四、举升油缸与动臂和机架的铰接点 (17)五、铲斗举升平动分析及最大卸载高度、最小卸载距离的确定.................................................l 8 第四章：工作装置的受力分析...........................．21 第五章：工作装置的运动仿真. (32)第六章：工艺分析.....................................．33 第七章：工作装置的限位机构.............................．35 第八章：设计心得及实习体会............................．37 第九章：附录...........................................．38 第三部分：翻译材料 (13)页系统开发建议书1．产品用途及使用范围：轮式装载机是一种用途广泛的施工机械，广泛应用于建筑公路铁路水电港口矿山及国防工程中，对加快工程建设速度减轻劳动强度提高工程质量降低工程成本都发挥这重要作用。

题目：液压挖掘机工作装置设计专业：机械设计制造及其自动化学号：姓名：指导教师：完成日期： 2014年5月26日目录摘要 (1)Abstract (2)1绪论 (4)1.1本课题的目的和意义 (4)1.2国内外液压挖掘机的发展情况 (4)1.3设计概述 (5)2总体方案 (7)2.1设计任务 (7)2.2工作装置设计原则 (7)2.3液压挖掘机的总体结构 (7)2.4整体设计 (8)3工作装置的设计 (11)3.1 工作装置总体方案的选择 (11)3.2工作装置结构尺寸的确定 (15)4工作装置的强度校核 (19)4.1挖掘力的计算 (19)4.2工况的选择 (19)4.3力的计算 (20)14.4斗杆、动臂的强度校核 (24)5工作装置零件建模与整机装配 (29)5.1工作装置零件建模 (24)5.2整机装配 (31)6结论 (33)参考文献 (34)致谢 (35)2液压挖掘机工作装置结构设计摘要液压挖掘机是工程机械的重要产品之一，具有较高的技术含量。

工作机构是液压挖掘机的主要装备，机构各铰点以及其具体结构的设计将是决定工作机构性能水平的重要因素，决定了液压挖掘机的工作性能，影响其最终使用性能的好坏，所以对液压挖掘机工作机构的研究是十分有必要的。

利用SolidWorks软件先建模后分析，可以大大缩短设计周期和设计工作量，能快速适应市场竞争的需求，有着重大的社会价值和经济价值。

本次设计完成的主要任务有：1）挖掘机工作机构类型的综合分析和选用；2）液压挖掘机工作装置的结构设计和尺寸计算；3）工作装置部分的液压系统设计；4）对主要零部件进行力学分析和计算；5）驾驶室、三组油缸、铲斗、动臂、斗杆、摇杆的三维建模；6）挖掘机整体建模与装配设计；关键词：液压挖掘机；工作机构；液压系统；力学分析；The Design and Motion Analysis of Hydraulic Excavator'sWorking MechanismAbstractThe hydraulic excavator is one of the most important construction machineries, and includes the higher technical specification. Working device is the main equipment of the Hydraulic Excavator. The design of hinge points and concrete structures is an important factor which has a decisive influence on the use of working device. And it affects the quality of the end-use performance. Therefore, the research of the hydraulic excavator is necessary. Motion simulation is down after modeling by SolidWorks .This method of design can greatly reduce the design cycle. Also it can quickly adapt to the needs of market competition, has significant social value and economic value.Main contents contained in the article are following:1) The comprehensive analysis and selection of excavator working mechanism type;2) The structure design and size calculation of hydraulic excavator working equipment;3) The hydraulic system design of working device;4) The analysis and calculation of the ma the typical parts;5) The 3D modeling of operator cab, three groups of oil cylinder, bucket, boom, arm and bucket;6) Excavator overall modeling and assembly design;Key Words：Hydraulic Excavator；Working Device；Hydraulic System；Mechanical Analysis；Motion Analysis1绪论1.1本课题的目的和意义液压挖掘机是一种周期作业的土石方施工机械，在交通运输、民用建筑、矿山开采和市政工程等场所得到广泛应用，是各种土石方工程中非常常用的一种重要工程机械。

挖掘机工作装置的优化设计与分析随着工程机械的迅猛发展和技术的不断创新，挖掘机作为一种重要的建筑工程设备，在各个行业中应用广泛。

挖掘机的工作装置是其核心组成部分之一，对于挖掘机的性能和效率起着至关重要的作用。

本文将从挖掘机工作装置的结构、功能以及优化设计三个方面进行探讨，并分析其对挖掘机整体性能的影响。

挖掘机工作装置的结构主要包括臂架、斗杆、斗杆缸和斗杆油缸。

臂架是挖掘机工作装置的主支架，负责支撑挖掘机的重要零件。

而斗杆则是挖掘机工作装置中的伸缩部分，负责根据需要调整工作范围和深度。

斗杆缸和斗杆油缸是控制斗杆伸缩和旋转的核心液压元件。

这些部件相互配合，构成了挖掘机工作装置的完整结构。

挖掘机工作装置的功能主要有两个方面：一是挖掘和填埋，二是装载和运输。

在挖掘过程中，挖掘机工作装置通过支撑零件和伸缩部分的组合运动，可以根据需要进行不同范围和深度的挖掘。

在填埋过程中，挖掘机工作装置可以将挖掘出来的土石料重新倒入地下或者其他指定位置。

而在装载和运输过程中，挖掘机工作装置可以将挖掘出来的物料装入到运输车辆中，然后进行运输。

挖掘机工作装置的优化设计是提高挖掘机性能和效率的重要手段。

一方面，优化设计可以通过改变工作装置结构和组件的材料、形状和尺寸等因素，提高工作装置的强度和稳定性，减少振动和噪音。

另一方面，通过优化设计可以改进工作装置的液压系统，提高其对液压油的利用率，减少能量损失，降低工作装置的能耗。

此外，优化设计还可以提高工作装置的操作性和控制性，使操作员更加方便和灵活地控制挖掘机。

此外，挖掘机工作装置的优化设计还需要综合考虑挖掘机的使用环境和工作要求。

例如，在油气管道和电力管线等狭小空间内作业时，挖掘机工作装置需要更加灵活和精确，以便在有限空间内完成复杂的挖掘任务。

而在大型土地开垦和矿山开采等开放空间作业时，挖掘机工作装置则需要更加稳定和耐久，以应对高强度和长时间的工作。

综上所述，挖掘机工作装置是挖掘机的核心组成部分，对挖掘机的性能和效率起着至关重要的作用。

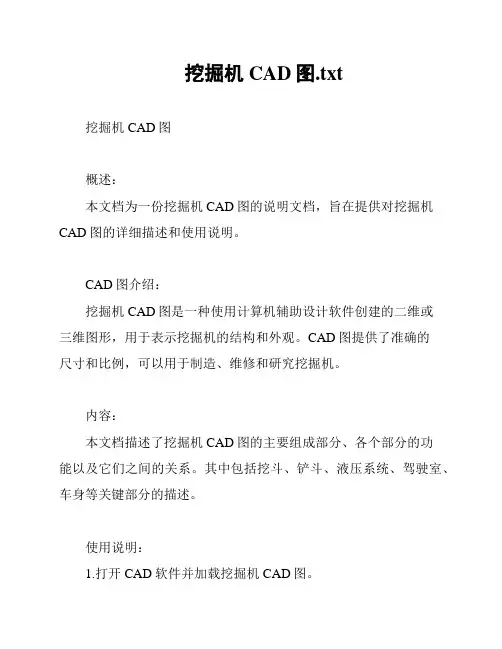

挖掘机CAD图.txt
挖掘机CAD图
概述：
本文档为一份挖掘机CAD图的说明文档，旨在提供对挖掘机CAD图的详细描述和使用说明。

CAD图介绍：
挖掘机CAD图是一种使用计算机辅助设计软件创建的二维或
三维图形，用于表示挖掘机的结构和外观。

CAD图提供了准确的
尺寸和比例，可以用于制造、维修和研究挖掘机。

内容：
本文档描述了挖掘机CAD图的主要组成部分、各个部分的功
能以及它们之间的关系。

其中包括挖斗、铲斗、液压系统、驾驶室、车身等关键部分的描述。

使用说明：
1.打开CAD软件并加载挖掘机CAD图。

2.使用放大和缩小工具调整视图，以查看感兴趣的部分。

3.可以使用选择工具选中并编辑特定部分。

4.在左侧工具栏中选择不同的测量工具，可以测量尺寸和角度。

5.可以使用CAD软件提供的绘图工具添加注释或标记。

6.导出图形文件以进行打印、共享或进一步操作。

注意事项：
1.在编辑任何部分之前，建议在备份CAD图文件的同时保存
原始文件。

2.请确保你的计算机具备足够的计算能力以加载和操作CAD
图。

3.在进行任何实际操作之前，请仔细阅读挖掘机的相关操作手
册以了解安全操作程序。

总结：
挖掘机CAD图是一个重要的工具，可用于设计、制造和研究
挖掘机。

本文档提供了对挖掘机CAD图的详细描述和使用说明，
希望能够帮助您更好地理解和使用挖掘机CAD图。

注意：本文档仅为对挖掘机CAD图的简要描述和使用说明，并未涉及任何法律问题。

如有需要，请参考相关法律文件或咨询专业人士。

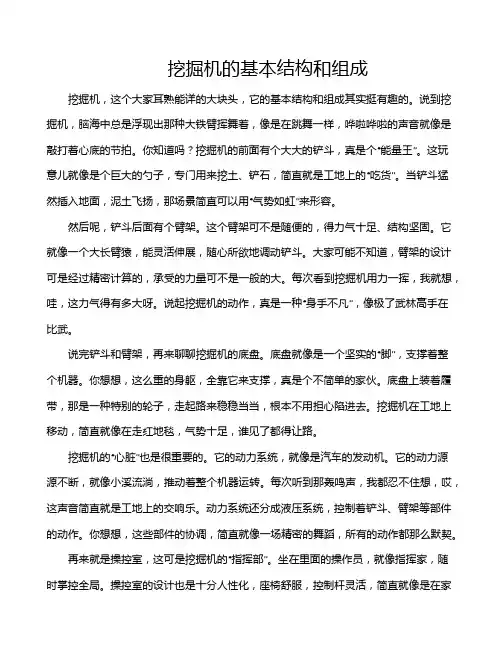

挖掘机的基本结构和组成挖掘机，这个大家耳熟能详的大块头，它的基本结构和组成其实挺有趣的。
