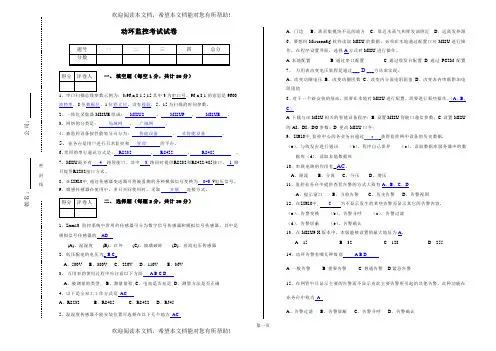

动环监控考试试卷
一、 填空题（每空2分，共计20分）
1、串口扫描总线参数示例为：3:96,n,8,1,5,15其中3为串口号，96,n,8,1的意思是9600 ，8位
，1位 ，没有 ，5，15为扫描的时间参数。
2、被监控设备按性能划分可分为： ， 。
3、业务台是用户进行日常监控和 的平台。
4、常用的串行通讯方式是： ， 、 。 二、 选择题(多选)（每题2分，共计30分）
1、FSU 监控系统中常用的传感器可分为数字信号传感器和模拟信号传感器，其中是模拟信号传感器的（ ）
(A)、温湿度 (B)、红外 (C)、玻璃破碎 (D)、直流电压传感器 2、低压配电的电压为（ ）
A 、500V
B 、380V
C 、220V
D 、110V
E 、36V 3、.万用表的使用过程中应注意以下方面（ ）
A 、被测量的类型,
B 、测量量程,
C 、电池是否充足,
D 、测量方法是否正确 4、以下是全双工工作方式是（ ）
A 、RS232
B 、RS485
C 、RS422
D 、RJ45 5、温湿度传感器不能安装位置可选择在以下几个地方（ ）
A ．门边
B ．离采集模块不远的地方
C ．靠近水蒸气和挥发油附近
D ．远离发热源 6、要想用EISUConfigiTower 软件读取FSU 的数据，必须在本地通过配置口对FSU 进行操作，在程序设置界面，选择（ ）方式对FSU 进行操作。 A 本地配置
B 通过串口配置
C 通过收发台配置
D 通过PC2M 配置
7、 万用表改变电压量程是通过（ ）方法来实现。
A 、改变动圈电压
B 、改变动圈匝数
C 、改变内分流电阻阻值
D 、改变表内串联附加电阻阻值
8、对于一个新安装的基站，需要在本地对FSU 进行配置，需要进行那些操作。（ ）A 下载与该FSU 相关的智能设备程序；B 设置FSU 智能口通信参数； C 设置FSU 的AI 、DI 、DO 参数； D 更改FSU 口令；
9、串联电路的作用有（ ）
A 、限流
B 、分流
C 、分压
D 、增压
10、动环告警有哪几种级别（ ）
A 一般告警
B 重要告警
C 普通告警
D 紧急告警 三、 判断题（每题2分，共计10分）
1、FSU 下载智能设备协议后运行灯是绿灯与熄灭交替闪烁。（ ）
2、FSU 用于串口通讯方式。（ ）
3、更换FSU 板后必须下载协议，否则智能设备监控无数据。（ ）
4、一个FSU 的智能口既可用作智能口，也可用作透明口，主要是根据下载程序来确定。（ ）
5、监控所用传感器只有模拟量采集传感器。（ ） 四、 简答题（每题10分,共 40分）

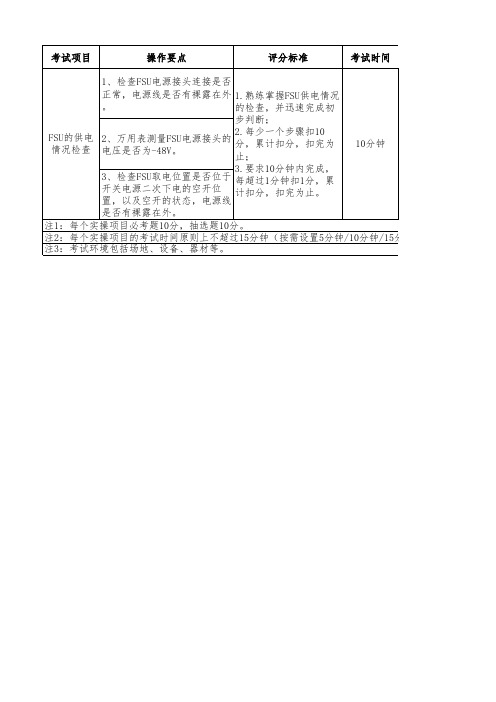

1. 简述一下动环监控调试分为哪些部分,各个部分有哪些内容.
姓名： 公司：
2.具体分析一下一铁塔平台配站过程. 3具体描述一下底端调试的步骤.
4如何利用平台的特点快速测试交维.
