动环监控系统FSU现场安装调测指导

铁塔中兴动环监控调试步骤指导1、确保设备正常48V供电，使FSU与电脑用网线进行连接；设置电脑IP为192.168.0.100；2、点击“EISUconfigTower配置工具”，输入密码8个1；点击登录系统；3、点击“本版通道管理”→本版通道设置，选择各传感器进行下载参数；（1）第一组蓄电池中间点电压按图选择后，点击“添加通道”→“下载参数”；（2）第二组蓄电池中间点电压按图选择后，点击“添加通道”→“下载参数”；（3）第一组蓄电池总电压按图选择后，点击“添加通道”→“下载参数”；（4）第二组蓄电池总电压按图选择后，点击“添加通道”→“下载参数”；（6）红外按图选择后，点击“添加通道”→“下载参数”；（8）温度按图选择后，点击“添加通道”→“下载参数”；（9）湿度度按图选择后，点击“添加通道”→“下载参数”；（10）完成以上项请点击左上角“重启”；4、下载智能设备协议，点击串口设备管理；（注意：（2）（3）的开关电源数据获取接口方式不同，根据现场情况进行选择配置）（1）COM1→接入智能空调→根据空调的波特率进行设置；当前功能需选择“智能解析”，选择针头+针尾，点击设置串口参数；点击“选择动态库文件”查找已保存电脑上对应的协议→设置为智能口；（2）COM2→接入开关电源（RS485方式）→根据开关电源的波特率进行设置；当前功能需选择“智能解析”，选择针头+针尾，点击设置串口参数；（3）COM3→接入开关电源（RS232方式）→根据开关电源的波特率进行设置；当前功能需选择“智能解析”，选择针头+针尾，点击设置串口参数；RS232方式需点击修改串口参数→选择“串口属性为RS232”→完成→设置串口参数→选择动态库文件→设置为智能口→重启5、FSU编码修改；（1）点击“铁塔FSU信息管理”→获取底端FSU信息（此处提示错误确认即可，修改后会正常）→输入网管FSU编码到编码手工录入中→下拉输入相对应的网管编码到设备编码中；IPC就是摄像头；输入完成→点击最上面“设置配置到FSU”→重启6、无线参数管理（1）使用“移动物联卡”设置如下→点击参数设置→点击XL2TP的设置→重启（2）使用“联通普通卡”设置如下→点击参数设置→此时XL2TP端口为1701→重启（3）使用“移动普通卡”设置如下→点击参数设置→此时XL2TP端口为1701→重启（4）使用“电信普通卡”设置如下→点击参数设置→此时XL2TP端口为1701→重启（5）使用“中交的无线模块”设置如下如：内蒙铁塔订购的模块为电信模块，必须使用电信卡可开通；注意：APN账号选择“CTNET”,供电方式选择“USB 5V供电”XL2TP端口不变，记得点设置；7、此时已完成底端的全部配置，重启后点击“设备状态诊断管理”→查看VPN的拨号是否正常→查看网管注册状态是否成功（成功就可以测试了，不成功继续等待直到注册成功为止，这会时间可以打扫下基站卫生）。

铁塔中兴动环监控调试步骤指导1、确保设备正常48V供电，使FSU与电脑用网线进行连接；设置电脑IP为192.168.0.100；2、点击“EISUconfigTower配置工具”，输入密码8个1；点击登录系统；3、点击“本版通道管理”→本版通道设置，选择各传感器进行下载参数；（1）第一组蓄电池中间点电压按图选择后，点击“添加通道”→“下载参数”；（2）第二组蓄电池中间点电压按图选择后，点击“添加通道”→“下载参数”；（3）第一组蓄电池总电压按图选择后，点击“添加通道”→“下载参数”；（4）第二组蓄电池总电压按图选择后，点击“添加通道”→“下载参数”；（6）红外按图选择后，点击“添加通道”→“下载参数”；（8）温度按图选择后，点击“添加通道”→“下载参数”；（9）湿度度按图选择后，点击“添加通道”→“下载参数”；（10）完成以上项请点击左上角“重启”；4、下载智能设备协议，点击串口设备管理；（注意：（2）（3）的开关电源数据获取接口方式不同，根据现场情况进行选择配置）（1）COM1→接入智能空调→根据空调的波特率进行设置；当前功能需选择“智能解析”，选择针头+针尾，点击设置串口参数；点击“选择动态库文件”查找已保存电脑上对应的协议→设置为智能口；（2）COM2→接入开关电源（RS485方式）→根据开关电源的波特率进行设置；当前功能需选择“智能解析”，选择针头+针尾，点击设置串口参数；（3）COM3→接入开关电源（RS232方式）→根据开关电源的波特率进行设置；当前功能需选择“智能解析”，选择针头+针尾，点击设置串口参数；RS232方式需点击修改串口参数→选择“串口属性为RS232”→完成→设置串口参数→选择动态库文件→设置为智能口→重启5、FSU编码修改；（1）点击“铁塔FSU信息管理”→获取底端FSU信息（此处提示错误确认即可，修改后会正常）→输入网管FSU编码到编码手工录入中→下拉输入相对应的网管编码到设备编码中；IPC就是摄像头；输入完成→点击最上面“设置配置到FSU”→重启6、无线参数管理（1）使用“移动物联卡”设置如下→点击参数设置→点击XL2TP的设置→重启（2）使用“联通普通卡”设置如下→点击参数设置→此时XL2TP端口为1701→重启（3）使用“移动普通卡”设置如下→点击参数设置→此时XL2TP端口为1701→重启（4）使用“电信普通卡”设置如下→点击参数设置→此时XL2TP端口为1701→重启（5）使用“中交的无线模块”设置如下如：内蒙铁塔订购的模块为电信模块，必须使用电信卡可开通；注意：APN账号选择“CTNET”,供电方式选择“USB 5V供电”XL2TP端口不变，记得点设置；7、此时已完成底端的全部配置，重启后点击“设备状态诊断管理”→查看VPN的拨号是否正常→查看网管注册状态是否成功（成功就可以测试了，不成功继续等待直到注册成功为止，这会时间可以打扫下基站卫生）。

动力环境监控系统调试步骤一、准备工作1.准备好需要用到的调试工具，例如示波器、多用表、信号发生器等。

2.了解系统的硬件和软件架构，理清各个模块之间的关系和功能。

3.确保系统的硬件连接正确，例如传感器、控制器等设备的接线是否准确。

4.检查系统的软件是否正确安装和配置，确保相关的驱动程序已经正常安装。

二、硬件系统的调试1.检查电源供应是否正常，例如电压值是否符合要求，电源线是否有松动或短路等情况。

2.检查各个传感器的接线是否正确，测量传感器的信号输出是否正常。

3.使用示波器等工具检查系统中的各个信号线，确保信号的幅值和频率符合要求。

4.检查控制器和执行器之间的连接是否正常，例如电机是否能够正常运转，阀门是否能够正常打开和关闭等。

5.使用信号发生器等工具模拟传感器信号，检查系统对信号的响应是否正确，例如温度传感器的模拟信号是否能够正确显示在监控界面上。

三、软件系统的调试1.检查软件的配置文件是否正确，例如数据库的连接参数、采样周期等。

2.检查软件的逻辑是否正确，例如监控界面上的数据是否与实际情况相符合。

3.检查软件的响应速度是否满足要求，例如在出现异常情况时，系统是否能够及时进行报警和处理。

4.检查软件的稳定性，例如连续运行一段时间后是否出现崩溃或死机的情况。

5.使用模拟数据和真实数据对软件系统进行测试，确保系统对不同类型的数据能够正确处理和显示。

四、系统整体调试1.将硬件系统和软件系统进行整合，确保二者之间的数据传输和通信正常。

2.进行系统的功能测试，例如是否能够准确获取各项参数、是否能够进行远程控制等。

3.检查系统的安全性，例如防止非法访问、防止系统被病毒攻击等。

4.使用真实环境中的数据对系统进行测试，确保系统在实际使用中的可靠性和稳定性。

5.根据实际使用情况进行不断优化和改进，例如对系统的性能进行调整和优化。

以上是一个较为完整的动力环境监控系统调试步骤，每个步骤都非常重要，只有确保每个环节都正确无误，才能保证系统的正常运行和可靠性。

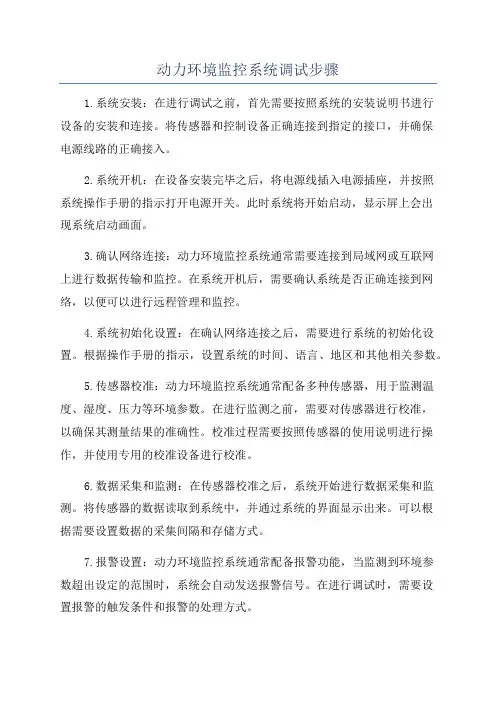

动力环境监控系统调试步骤1.系统安装：在进行调试之前，首先需要按照系统的安装说明书进行设备的安装和连接。

将传感器和控制设备正确连接到指定的接口，并确保电源线路的正确接入。

2.系统开机：在设备安装完毕之后，将电源线插入电源插座，并按照系统操作手册的指示打开电源开关。

此时系统将开始启动，显示屏上会出现系统启动画面。

3.确认网络连接：动力环境监控系统通常需要连接到局域网或互联网上进行数据传输和监控。

在系统开机后，需要确认系统是否正确连接到网络，以便可以进行远程管理和监控。

4.系统初始化设置：在确认网络连接之后，需要进行系统的初始化设置。

根据操作手册的指示，设置系统的时间、语言、地区和其他相关参数。

5.传感器校准：动力环境监控系统通常配备多种传感器，用于监测温度、湿度、压力等环境参数。

在进行监测之前，需要对传感器进行校准，以确保其测量结果的准确性。

校准过程需要按照传感器的使用说明进行操作，并使用专用的校准设备进行校准。

6.数据采集和监测：在传感器校准之后，系统开始进行数据采集和监测。

将传感器的数据读取到系统中，并通过系统的界面显示出来。

可以根据需要设置数据的采集间隔和存储方式。

7.报警设置：动力环境监控系统通常配备报警功能，当监测到环境参数超出设定的范围时，系统会自动发送报警信号。

在进行调试时，需要设置报警的触发条件和报警的处理方式。

8.远程访问设置：如果需要进行远程管理和监控，需要设置系统的远程访问功能。

根据操作手册的指示，设置远程访问的权限和方式，以便可以通过互联网对系统进行管理和监控。

9.系统测试与调整：在完成以上步骤之后，可以进行系统的测试和调整。

通过改变环境参数，如温度、湿度等，测试系统的响应和准确性。

如果发现系统存在问题，可以进行相应的调整和修复。

10.生成报告：在调试完成后，需要生成一份调试报告，记录系统的安装、调试和测试过程。

报告中应包括系统的配置信息、传感器校准结果、测试数据和结论等内容。

铁塔FSU 安装与测试一、设备介绍1、前面板介绍前面板只有设备指示灯以及调试串口，如下图所示：如上图，从左往右依次如下。

调试串口：RS232 接口，用于与PC 机连接的调试串口 复位键：长按此键10s 以上，设备会恢复到出厂默认参数 电源：设备正常上电后，该指示灯常亮WORK1：设备程序正常启动后，该指示灯会1s 闪亮WORK2：无线模块运行指示灯，无线模块正常工作后，该指示灯闪亮 通信灯：CPU 网络通信指示灯，若CPU 板网口连接正常工作，该指示灯闪亮 网口LINK ：有4路LINK 灯，分别对应后面板的网口1-网口4 2、后面板介绍1）主天线：内部无线模块用主天线，如不使用内部模块，则做封口处理；2）从天线：内部无线模块用从天线，主要在信号强度不够或者4G 组网时使用，如不使用内部模块，则做封口处理；3）LAN1-4：下挂，用于连接IPC 或其它扩展设备； 4）USB 口：连接外部无线MODEM 或做U 盘配置使用；5）12V （2P 绿色端子处）：当DAM-2160I-T配套无线通信模块时，无线通信模块必须从电源指示灯设备运行灯 无线模块运行灯告警指示灯 网络通信指示灯网络口4指示灯网络口3指示灯 网络口2指示灯 网络口1指示灯 恢复出厂配置按键 前置USB 接口RS232调试串口本地网口此端口取电，且不能用作他用；6）串口1-8：标配8路RS485 接口，其中串口1-2和串口5-8可出厂时选配为RS232；7）IN1-IN22：通用AI/DI接口8）4路DO接口：常开继电器输出9）电源接口：支持36-72V 宽电压接入，正负可反接二、工程安装1、安装准备勘测安装环境，主要包括：电源、接地位置、采集、串口配置、通信方式等，并保证连接所需的线材、端子等配备齐全。

2、安装接线图铁塔动环监控项目DAM2160I-T接线图标准站/室内宏站铁塔动环监控项目DAM2160I-T接线图一体化机柜-单仓铁塔动环监控项目DAM2160I-T接线图一体化机柜-两仓两组电池铁塔动环监控项目DAM2160I-T接线图一体化机柜-两仓一组电池3、安装说明1）如果是机柜安装方式，直接使用M6*20的螺丝把设备固定在机架上，为方便拆装，建议上下各预留1U的宽度；如为挂墙安装方式，建议首先安装遮线盒，然后根据走线决定设备的安装位置；2）安装电源线及接地线，接地线要求使用符合规范的多股铜线，并保证可靠连接到接地位置；3）按照规范布线走线，要求整齐美观，方便检查，并做好标牌或其它指示物进行走线的标示；4）接线，并贴好标签。

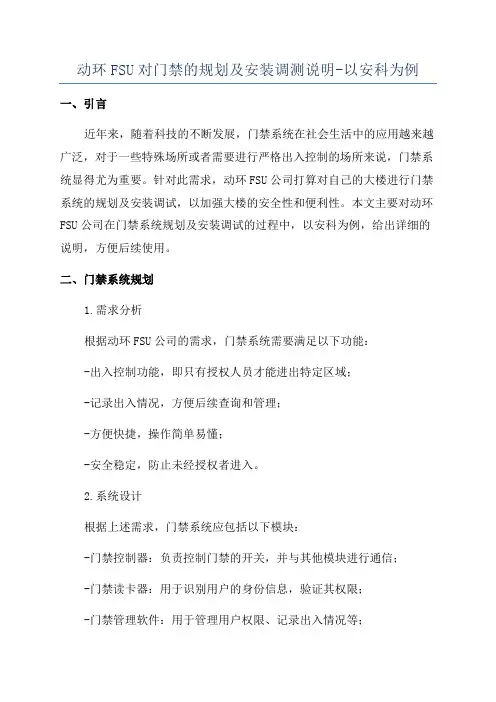

动环FSU对门禁的规划及安装调测说明-以安科为例一、引言近年来，随着科技的不断发展，门禁系统在社会生活中的应用越来越广泛，对于一些特殊场所或者需要进行严格出入控制的场所来说，门禁系统显得尤为重要。

针对此需求，动环FSU公司打算对自己的大楼进行门禁系统的规划及安装调试，以加强大楼的安全性和便利性。

本文主要对动环FSU公司在门禁系统规划及安装调试的过程中，以安科为例，给出详细的说明，方便后续使用。

二、门禁系统规划1.需求分析根据动环FSU公司的需求，门禁系统需要满足以下功能：-出入控制功能，即只有授权人员才能进出特定区域；-记录出入情况，方便后续查询和管理；-方便快捷，操作简单易懂；-安全稳定，防止未经授权者进入。

2.系统设计根据上述需求，门禁系统应包括以下模块：-门禁控制器：负责控制门禁的开关，并与其他模块进行通信；-门禁读卡器：用于识别用户的身份信息，验证其权限；-门禁管理软件：用于管理用户权限、记录出入情况等；-门锁：控制门的开闭。

3.设备选择根据安科的特点，我们选用以下设备：-门禁控制器：选择安科最新款的智能门禁控制器，具备高性能处理器和大容量存储器，可以满足动环FSU公司的需求；-门禁读卡器：选择高频IC卡读卡器，支持非接触式识别，具备高安全性和快速响应的特点；-门锁：选择电子门锁，具备控制精准、反应迅速、安全可靠等特点。

三、门禁系统安装调试1.安装准备在安装门禁系统之前，需要进行以下准备工作：-调查勘察：对需要安装门禁系统的大楼进行勘查，确定安装位置、门禁设备数量等；-施工方案编制：根据勘察结果，制定详细的施工方案，确定线路走向、网线敷设等；-购买设备：根据门禁系统规划中的设备选择结果，购买相应的门禁设备；-建立数据库：安装门禁管理软件，并建立相应的数据库，用于记录用户信息和出入情况。

2.设备安装及调试根据施工方案-室内配线：根据施工方案，铺设网线，连接门禁控制器和门禁读卡器，确保正常通电；-室外配线：根据施工方案，将门禁控制器和读卡器与室外线缆连接，确保正常通信；-门锁安装：根据安装说明，正确安装门锁，并与门禁控制器连接，进行调试，确保开闭正常；-功能调试：通过安装调试软件，对门禁系统进行功能调试，包括用户权限设置、卡片注册、出入记录查询等功能，确保系统正常运行。

中国铁塔动环监控系统FSU现场安装调测指南版本：V0.1中国铁塔股份有限公司2015年4月修改历史目录1. 概述 52. 总体流程 53. 准备工作 53.1 资源信息配置 53.1.1站址信息 53.1.2铁塔信息 63.1.3机房信息 63.1.4FSU信息 73.1.5蓄电池73.1.6开关电源83.1.7空调93.1.8油机103.1.9摄像头113.1.10红外123.1.11烟感133.1.12温感133.1.13水浸143.1.14门磁* 153.1.15智能电表153.2 导出设备编码清单164. 现场安装164.1 出厂预配置164.2 FSU主板接口说明图164.3 FSU安装布线 164.4 FSU软件参数配置 164.4.1FSU基本配置 164.4.2SC平台配置164.4.3VPN配置175. 入网验证测试175.1 测试要求175.1.1现场拍照175.1.2遥信量测试175.1.3遥测量测试185.1.4遥控量测试195.1.5遥调量测试195.2 提交入网申请195.2.1填写入网申请单195.2.2提交测试报告205.3 现场测试指导205.3.1开关电源测试指导205.3.2蓄电池组测试指导251.252.251.255.3.3空调测试指导253.255.3.4智能交流电表测试指导274.275.3.5门禁系统测试指导295.295.3.6机房环境测试指导306.305.3.7监控设备测试指导337.33附表：中国铁塔动环监控设备信号测试表0429-现场验证（样本站验证） 35概述为进一步完善FSU入网上线，后续FSU的上线申请，审核，复核通过动环监控系统的工程割接管理模块进行统一管理。

由平台中心人员在现场安装调测人员配合下完成信号量的测试并填写上线申请单，信息研究院组织专家组进行审核，信息研究院进行复核，复核完成后FSU才正式上线。

总体流程第一步：安装前的准备工作，省分公司建维部在运维监控系统录入站址信息、机房信息、FSU信息及被监控设备信息。

中国铁塔动环监控系统FSU现场物理安装指南版本：V0.1中国铁塔股份有限公司2015年4月修改历史目录1.出厂预配置52.FSU主板接口说明图53.FSU安装布线54.FSU软件参数配置54.1FSU基本配置54.2SC平台配置54.3VPN配置61.出厂预配置厂家从各省或本地获取到即将安装的智能设备（含开关电源、空调、智能电表等）规格及版本，在FSU上预安装这些设备的A接口适配软件。

如果铁塔现场安装人员在实际施工中发现预安装的智能设备适配软件版本不适合，由FSU厂家在OMC上进行正确的软件版本的下载并远程安装。

2.FSU主板接口说明图给出FSU主板面板图或FSU的设计图，说明FSU各个部件及接口的用途。

2.1前面板说明：前面板只有设备指示灯以及调试串口，如下图所示：图 FSU前面板2.2 后面板介绍图FSU后面板及接口丝印图说明1：传输及串口说明说明2：默认24路通用AI/DI接口及4路DO接口说明3：电源接口3.FSU安装布线总体布线原则：1：线槽固定应该沿墙水平或垂直走向2：充分利用基站已经有PVC线槽、地槽、走线架3：线槽垂直或转角处，要求使用套三通、外角或内角。

非法案例：3.1智能设备接线智能设备RS485的信号线连接通过RS485接口连到DAM-2160I-T的RS485端口上。

接线方式如下：RS485-A/D+/+ --------DAM-2160I-T的RS485-ARS485-B/D-/- --------DAM-2160I-T的RS485-B备注：按集团标准，FSU不提供RS232接口，如智能设备是RS232接口，需要提供RS232/RS485转换器来转接。

下图用三菱重工海尔智能空调（RF75WD）为例485接口：A接主机485接口的A，B接主机485接口的B3.2传感器安装1:烟雾传感器的安装1)根据探测器的有效作用范围合理确定安装位置，同时注意安装位置应避开风口，烟雾传感器应安装在机房顶部或天花板上，尽量靠近被监测的电源和主设备的偏上方，但严禁安装在机架或设备上方的走线架上及机房内的横梁上，烟雾传感器的信号线如果是放在天花板上面时要装线槽或是穿线管,不能直接放在天花板上。
