场地设计(作图题)真题1992年

场地设计(作图题)-地形设计(二)(总分280,考试时间90分钟)1. [设计条件]某山地地形如图4-3-1(a)所示，拟建一条便道由A点经B、C点到达D点，便道的设计条件要求为：·便道的坡度≤10%，且不得设置台阶。

·便道应该顺应地形，使土方量达到最小，线路达到最短。

[任务要求]·根据上述条件，在下图上绘制出便道的路线，用“—”直线表示；·标注出便道路线中所有转折点的标高；·在便道的每个转折点之间标注出其坡向及坡度。

[题目]2. [设计条件]某用地界限及地形如图4-3-2(a)所示，要求在用地中平整出一块30m×30m的平地作为建设场地，其条件为：·建设场地边与用地界线平行。

·土方最省。

·建设场地四周作1:2护坡，护坡边不得超越用地界线。

[任务要求]·画出建设场地范围并标出标高。

·画出建设场地四周1:2护坡。

[题目]3. [设计条件]·场地内拟建一个10m×12m台地，其标高及坡度如图4-3-3(a)所示。

·在台地北侧设排水沟，雨水由排水沟拦截并向东、西两侧顺坡排出。

·北侧排水沟沟底宽为2m，沟深为0.3m(沟内排水坡度可忽略不计)，沟底两侧均以3:1放坡。

[任务要求]·根据上述条件，在场地平面中画出场地修整后的等高线。

·根据作图，在下列单选题中选出正确的答案。

[题目][选择题]4. 北侧排水沟沟底标高为：A．97.60m B．97.80m C．98.00m D．98.30m5. 台地北边界线与99.0m等高线之间应有等高线的条数为：(不包括台地边界线与99.0m等高线)A．1条 B．2条 C．3条 D．4条6. 台地北边界线与修改后的99.00m等高线之间的距离为：A．5.00m B．5.30m C．5.60m D．5.90m7. [设计条件]在一自然坡地拟建一条11.6m宽的道路，场地地形如图4-3-4(a)所示。

一级注册建筑师《场地设计》（作图题）考试题库（真题整理）简答题1.设计条件1.下页图为一城市广场和城市道路关系图，道路路面宽2 4m，广场120m×45m。

2.广场坡度为1%，道路横坡坡度为2.5%，纵坡坡度为1%。

3.广场C、D、E点的高程分别为85.00、85.00、85.60。

答案：D参考评分标准2.设计条件1.沿正南北走向的场地剖面如图所示。

2.在城市道路与已建商住楼之间的场地上拟建层高为4.5m的商业建筑一座。

3.城市规划要求拟建建筑退后道路红线不小于15m，并保证在人行道上视点高度1.5m处至少能看到观光塔60m以上部分。

4.已建、拟建建筑均为条型建筑，且南北向布置；耐火等级多层为二级，高层为一级。

5.当地住宅建筑的日照间距系数为1.5。

6.应满足国家有关规范要求。

答案：B3.设计条件1.某城市广场及其紧邻的城市道路如图所示。

2.广场南北向及东西向排水坡度均为1.0%，A、B两点高程为101.60。

3.人行道纵向坡度为1.0%（无横坡），人行道路面与广场面之间为无高差连接。

答案：解题要点1.满足设计任务书与题意要求。

解题的关键在理解广场与人行道之间的“无高差连接”，同时又不在同一个坡面上。

广场地面南北方向和东西方向的排水坡度随人行道，都是1.0%；而广场地面的实际坡向则是由东北向西南，呈450斜向。

坡度应为1.4%。

2.根据A、B两点高程、坡度与坡向正确理解场地条件，并进行三维空间思维。

3.根据要求和场地条件绘制场地和道路等高线。

4.根据绘制出的等高线正确估算C、D两点高程。

5.正确运用设计等高线法进行场地竖向设计。

作图提示1.分析、计算与画（标）出C点的场地高程为101.75m。

2.分析、计算与画（标）出D点的场地高程为101.95m。

3.分析、计算与画（标）出城市广场的坡度为1.4%。

4.分析、计算与画（标）出城市广场最高点的高程为102.20m。

4.设计条件：·某坡地上已平整出三块台地，如图(a)所示。

场地设计（作图题）1、设计条件1.如图，拟在某自然坡地内平整出大小为16m×20m的场地一块，场地内标高为50m。

2.高于场地部分拟设置1：1放坡，低于场地部分采用挡土墙。

——[简答题]正确答案：解题要点1.掌握场地护坡的概念。

2.掌握填方、挖方及挡土墙概念。

作图提示1.由于护坡1：1，所以A点沿垂直（竖向）方向至58m等高线的距离为58-50=8m。

同理求出其他各等高线上1：1处点，连接绘制护坡线。

2.从场地零点开始沿低于场地部分均为挡土墙。

答案解析：2、设计条件1.如图，拟在某自然坡地内平整出大小为16m×20m的场地一块，场地内标高为50m。

2.高于场地部分拟设置1：1放坡，低于场地部分采用挡土墙。

——[简答题]正确答案：D答案解析：3、设计条件1.如图，拟在某自然坡地内平整出大小为16m×20m的场地一块，场地内标高为50m。

2.高于场地部分拟设置1：1放坡，低于场地部分采用挡土墙。

——[简答题]正确答案：B答案解析：4、设计条件1.如图，拟在某自然坡地内平整出大小为16m×20m的场地一块，场地内标高为50m。

2.高于场地部分拟设置1：1放坡，低于场地部分采用挡土墙。

——[简答题]正确答案：C参考评分标准答案解析：5、设计条件1.某城市拟建一座综合性展览馆，用地南侧为城市公园，用地范围见图。

2.综合性展览馆包括：展览厅、序厅、库房、餐厅、办公楼、旅馆、过街楼、中心广场、卸货广场、停车场。

各项目层数及尺寸见下图。

当地日照间距系数1.2。

3.规划及设计要求：用地红线后退15m范围内不能安排建筑物及展场，作为绿化带。

——[简答题]正确答案：解题要点1.场地设计的主要任务是：(1)进行合理的功能分区，包括主次、动静、内外、先后、洁污等空间的功能分区：(2)选择建筑与设施的最佳位置，即根据建筑朝向、间距、采光、通风、景观及建筑规模等确定建筑物的落位；(3)布置顺畅便捷的道路。

场地设计(作图题)真题2003年(总分125,考试时间90分钟)一、场地分析1. 设计条件：·在已建三层汽车库、高层楼及多层公寓之间，留有拟建高15m的综合楼用地，场地范围如图1所示。

·用地南界临城市道路红线，用地北界外距已建多层公寓3m远，用地西界外距高层楼7m 远，用地内东距已建汽车库8m远，并知已建汽车库距道路红线7.5m，还知拟建综合楼用地与已建汽车库之间有4m宽的现状道路。

·规划对综合楼可建范围的南和西用地边界规定应后退红线3m，且要求公寓日照间距系数要满足1.2的规定。

任务要求：画出用地范围内综合楼最大可建范围(用表示)，并注明相关尺寸。

场地分析试题附图(图1)以场地分析之名，求最大面积之实。

图1 场地平面作图选择题(1)综合楼最大可建范围与已建汽车库的间距为______。

A．8.0m B．9.0m C．10.0m D．13.0m(2)综合楼最大可建范围与用地北界的间距为______。

A．9.5m B．10.0m C．15.0m D．18.0m(3)综合楼最大可建范围与西侧已建高层楼的间距为______。

A．8.0m B．9.0m C．10.0m D．13.0m(4)综合楼最大可建范围的面积约为______。

A．810m2 B．885m2 C．900m2 D．930m2二、场地管沟布置2. 设计条件：·已知建筑外墙的地基剖面及拟修管沟断面，如图1所示。

·管沟内拟设三种管线，要求在供热管、污水管、给水管、燃气管四种管中选择。

·地基土壤内摩擦角=30°，tan=0.577。

·管沟埋深距室外地面0.9m以下。

任务要求：·绘出场地的管沟剖面定位图。

·注出管沟距建筑基础外缘的最小水平距离。

·选出拟设3种管线的名称。

场地管沟布置试题附图(图1)管沟作图选择题(2)、(3)中A、B、C、D四个无一正确答案。

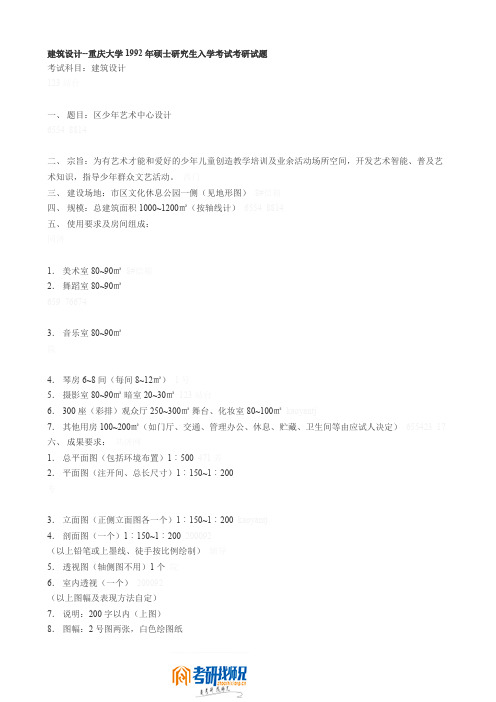

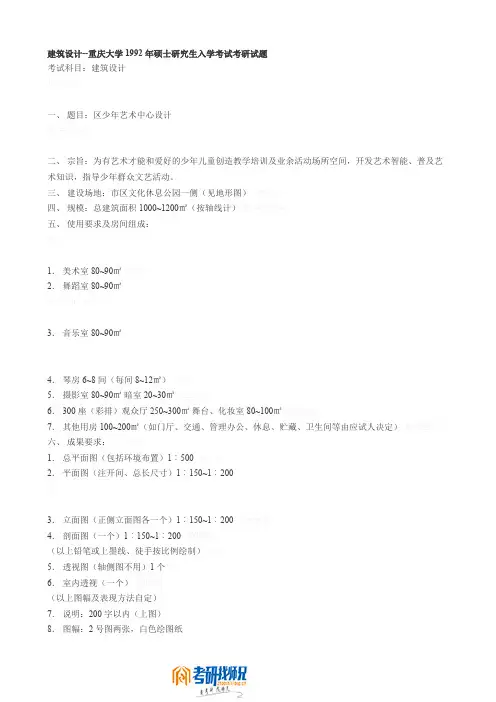

建筑设计--重庆大学1992年硕士研究生入学考试考研试题
考试科目：建筑设计
123站台
一、题目：区少年艺术中心设计
6554 8814
二、宗旨：为有艺术才能和爱好的少年儿童创造教学培训及业余活动场所空间，开发艺术智能、普及艺术知识，指导少年群众文艺活动。

西门
三、建设场地：市区文化休息公园一侧（见地形图）8#信箱
四、规模：总建筑面积1000~1200㎡（按轴线计）6554 8814
五、使用要求及房间组成：
同济
1．美术室80~90㎡8#信箱
2．舞蹈室80~90㎡
659 76674
3．音乐室80~90㎡
院
4．琴房6~8间（每间8~12㎡）1号
5．摄影室80~90㎡暗室20~30㎡123站台
6． 300座（彩排）观众厅250~300㎡舞台、化妆室80~100㎡kaoyantj
7．其他用房100~200㎡（如门厅、交通、管理办公、休息、贮藏、卫生间等由应试人决定）655423 17六、成果要求：共济网
1．总平面图（包括环境布置）1︰500 471弄
2．平面图（注开间、总长尺寸）1︰150~1︰200
专
3．立面图（正侧立面图各一个）1︰150~1︰200 kaoyantj
4．剖面图（一个）1︰150~1︰200 200092
（以上铅笔或上墨线、徒手按比例绘制）辅导
5．透视图（轴侧图不用）1个院
6．室内透视（一个）200092
（以上图幅及表现方法自定）
7．说明：200字以内（上图）
8．图幅：2号图两张，白色绘图纸。

二级注册建筑师考试《场地与建筑方案设计（作图题）》真题解析（2011年）山地场地分析（2011年）一、题目（一）设计条件（1）已知某山地地形图如图3－9－1所示，最高点高程为50.00m。

（2）要求围合出拟用建设用地，坡度不超过10％，可以参考图中场地西侧已绘出坡度小于10％的拟用建设用地。

（3）场地上空有高压线经过，高压走廊宽50m，高压线走廊范围内不可作为拟用建设用地，图中已绘制出高压线走廊西边线。

（4）保留场地内原有树木，拟用建设用地距树边线3m。

（二）任务要求（1）在给出场地内剩余部分中绘出符合要求的拟用建设用地，用表示。

（2）绘出高压线走廊东边线。

（3）要求拟用建设用地坡度不超过10％，则符合要求的等高线间距应为____m。

图3－9－1 场地总图二、解析地形分析类题目，一定要基本概念清晰，描述地形的基本概念包括：①等高线间距：两等高线水平距离；②等高距：两等高线高差；③坡度：坡度一等高距／等高线间距，等高线间距越大，坡度越小。

其中的关键点就是坡度公式。

同时应尽可能训练三维直觉能力，看着等高线，山脊、山谷能浮现在眼前。

（一）读题与信息分类（图3－9－2）文字部分只包含两类信息：用地信息及表达信息。

用地信息中详细列明了建设用地范围的各种制约因素，包括坡度限制、高压走廊限制及保留树木边线的限制。

图3－9－2 读题与信息分类（二）场地分析与解答（图3－9－3）图3－9－3 场地分析与解答三、评分标准评分标准详见表3－9－1。

2011年场地设计评分标准表3－9－1注：各扣分点的扣分总和以该项分值为限，扣完为止。

场地设计(作图)一、作图题1．任务书设计条件1．某地块拟建4层（局部可做3层）的商场，层高4m，小区用地尺寸如图所示。

2．西侧高层住宅和东侧多层住宅距用地界线均为3m，北侧道路宽12m。

北侧道路红线距商场5m，距停车场5m。

南侧用地界线距商场22m，距停车场2m。

商场距停车场6 m。

3．当地日照间距系数为1.6。

任务要求1．根据基地条件布置商场和停车场，并使容积率最大。

商场距停车场6m。

2．北侧道路红线距商场5m，距停车场5m。

3．南侧用地界线距商场22m，距停车场2m。

4．停车场面积为1900m(±5%)，东、西两侧距用地界线3m。

5．商场为框架结构，柱网9m×9m，均取整跨，南北向为27m，建筑不能跨越人防通道，人防通道在基地中无出入口。

6．标注相关尺寸。

解题要点1．正确理解题意，根据设计条件和任务要求进行分析。

2．根据日照间距系数布置建筑单体。

3．停车场和相邻建筑之间的防火间距一、二级建筑为6m，停车场南侧边界应有2m宽的绿化带。

（出自《汽车库、修车库、停车场设计防火规范》）作图提示1．根据日照间距系数计算建筑单体距北侧住宅的距离：三层建筑距北侧住宅日照间距L=12×1.6=19.2 (m)四层建筑距北侧住宅日照间距L=16×1.6=25.6 (m)三、四层之间跨距为9m，则L+9=19.2+9=28.2 (m）＞L=25.6 (m)，所以应把建筑北侧一跨做三层，取L大于19.2m。

又有建筑退道路红线5m后距北侧住宅为22m，大于19.2m，所以取L=22 (m)。

2．建筑南侧布置停车场，与建筑物的防火间距为6m，距用地界线2m。

3．要容积率最大即建筑面积最大，又因建筑不能跨越人防通道，所以在通道处将建筑一分为二，取整跨，则西侧建筑长9m×7=63 (m)。

如仅在南侧做停车场，其可做面积为1610m，不满足面积要求，需在两栋单体建筑之间场地也做停车场。

场地设计(作图题)真题2011年(总分125,考试时间90分钟)一、场地分析1. 设计条件：1．某居住小区建筑用地地势平坦，用地内拟建高层住宅，用地范围及现状如图1所示。

2．规划要求拟建建筑后退用地界线不小于5.00m。

3．该地区居住日照间距系数为1.2。

4．既有建筑和拟建建筑的耐火等级均为二级。

任务要求：1．为用地做两个方案的最大可建范围分析。

方案一：保留用地范围内的既有建筑，绘出方案一的最大可建范围(用表示)。

方案二：拆除用地范围内的既有建筑，绘出方案二的最大可建范围(用表示)。

2．标注相关全部尺寸。

3．根据作图，在下列单选题中选择一个对应答案。

(1)方案一最大可建范围与原有建筑AB段的间距为______。

A．9.00m B．13.00m C．15.50m D．18.60m(2)方案一最大可建范围与原有建筑DE段的间距为______。

A．6.00m B．9.00m C．13.00m D．15.00m(3)方案二最大可建范围与原有建筑CD段的间距为______。

A．3.00m B．14.30m C．18.60m D．21.60m(4)方案二与方案一最大可建范围的面积差为______。

A．671m2 B．784m2 C．802m2 D．888m2场地分析试题附图(图1)命题：建筑使用性质与城市规划确定的用地性质要求一致的第一份场地分析题。

图1 总平面二、场地剖面2. 设计条件：1．沿正南北方向的场地剖面如图1所示。

2．在保留建筑与建商住楼之间的场地上拟建住宅楼、商住楼各一栋，其剖面及局部尺寸见示意图。

剖面示意3．商住楼一、二层为商业用，层高为4.50m；住宅楼层高均为3.00m。

4．规划要求该地段建筑限高为45.00m，拟建建筑后退道路红线不小于15.00m。

5．保留、已建、拟建建筑均为条形建筑，正南北向布置，耐火等级多层二级、高层一级。

6．当地住宅建筑的日照间距系数为1.5。

7．应满足国家有关规范要求。

场地设计(作图题)分类模拟试题与答案试题与答案场地设计6.1题任务书与解答任务书设计条件1．某医院用地及拟建建筑平面如图所示。

2．用地中的古树需保留。

3．建筑后退用地边界5m。

4．拟建建筑面积形状及尺寸不得变动，建筑一律南北向布置，并不得旋转。

5．病房楼周围要有良好的景观环境。

6．门诊楼及病房楼要求有入口广场。

7．入口距道路红线交点不小于40m。

8．停车场1500m2，可分散布置。

9．门诊楼、病房楼、手术楼、医技楼以及办公楼之间需采用连廊连接，连廊按5m宽设置，长短可按需要设置。

任务要求1. 根据设计条件绘制总平面图，画出建筑物、场地、道路、绿地及花园；注明各建筑物名称和停车场。

2．标注医院的门诊、传染病科及病房楼出入口在城市道路处的位置，并用▲表示。

3．标注相关尺寸。

答案：解答：1．满足任务书要求，特别注意规划要求。

2．建筑布局合理，功能分区明确，满足建筑控制线退后道路红线要求。

3．出入口位置恰当，流线组织合理。

4．场地各项设施绘制正确。

[作图提示1．门诊人员出入口面向主干道；机动车出入口位置适宜，不在主干道；病房楼出入口与门急诊分开；后勤出入口设置合理。

2．传染病房楼位于基地的下风向，设置于地块Ⅰ，其应有独立对外出入口，并与其他楼的防护间距不小于30m。

3．保留用地内古树，建筑退道路红线 5m。

4．门诊楼附设入口广场，并在附近设停车场；停车场分散布置便于使用，建筑面积1500m2；病房楼附设入口广场；道路布置合理，符合消防要求。

5．病房楼与花园、古树关系合理；门诊楼、手术楼、病房楼关系合理，用连廊相通：门急诊楼、医技楼、病房楼关系合理，用连廊相通。

6．建筑各出口及流线组织顺畅。

7．注明建筑物、停车场名称以及各个出入口位置。

8．标注主要空间尺寸，特别应标注传染病房楼的防护间距。

选择题1. 传染病房设于。

A.Ⅰ地块B.Ⅱ地块C.Ⅲ地块D.Ⅳ地块答案：A2. 手术楼设于。

A.Ⅰ地块B.Ⅱ地块C.Ⅴ地块D.Ⅵ地块答案：C3. 门诊综合楼设于。
