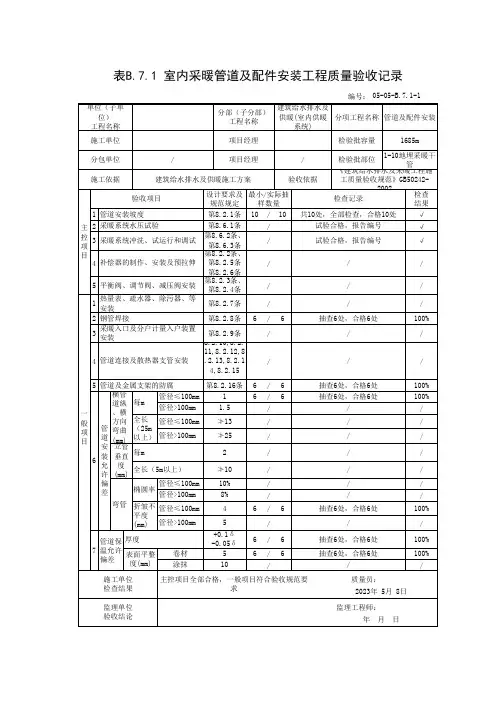

室内采暖管道及配件安装工程检验批质量验收记录表

给水管道及配件安装检验批质量验收记录注：本表内容的填写需依据《现场验收检验批检查原始记录》。

本检验批质量验收的规范依据见本页背面。

填写说明一、填写依据1 《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002。

2 《建筑工程施工质量验收统一标准》GB50300-2013。

二、检验批划分可按设计系统、楼层、施工段、单元划分。

三、GB50242-2002规范摘要主控项目4.2.1 室内给水管道的水压试验必须符合设计要求。

当设计未注明时，各种材质的给水管道系统试验压力均为工作压力的1.5倍，但不得小于0.6MPa。

检验方法：金属及复合管给水管道系统在试验压力下观测10min，压力降不应大于0.02MPa，然后降到工作压力进行检查，应不渗不漏；塑料管给水系统应在试验压力下稳压1h，压力降不得超过0.05MPa，然后在工作压力的1.15倍状态下稳压2h，压力降不得超过0.03MPa，同时检查各连接处不得渗漏。

4.2.2 给水系统交付使用前必须进行通水试验并做好记录。

检验方法：观察和开启阀门、水嘴等放水。

4.2.3 生产给水系统管道在交付使用前必须冲洗和消毒，并经有关部门取样检验，符合国家《生活饮用水标准》方可使用。

检验方法：检查有关部门提供的检测报告。

4.2.4 室内直埋给水管道（塑料管道和复合管道除外）应做防腐处理。

埋地管道防腐层材质和结构应符合设计要求。

检验方法：观察或局部解剖检查。

一般项目4.2.5 给水引入管与排水排出管的水平净距不得小于1m。

室内给水与排水管道平行敷设时，两管间的最小水平净距不得小于0.5m；交叉铺设时，垂直净距不得小于0.15m。

给水管应铺在排水管上面，若给水管必须铺在排水管的下面时，给水管应加套管，其长度不得小于排水管管径的3倍。

检验方法：尺量检查。

4.2.6 管道及管件焊接的焊缝表面质量应符合下列要求：1 焊缝外形尺寸应符合图纸和工艺文件的规定，焊缝高度不得低于母材表面，焊缝与母材应圆滑过渡。

12345678910+0.01δ-0.05δ51011.5≯13≯252≯1010%8%45管径≤100mm
管径＞100mm 员等进行验收。

管
道和
设
备
保温允
许偏
差
采暖管道安装的允许偏差厚 度(mm) 监理工程师 (建设单位项目技术负责人)：
管径≤
100mm
监理（建设）单位验收记录管径＞
100mm
年 月 日
年 月 日项目专业质量检查员：管径≤100mm
管径＞100mm
每1m 全长 (25m 以上)每1m
全长（25m以上）
规范规定施工单位检查评定记录管径＞
100mm
管径≤
100mm
12施工单位检查
评定结果
监理(建设)单位
验收结论表面平整
度 （mm）
横管道 纵、横方 向弯曲 （mm）立管 垂直度 （mm）弯 管椭圆率折邹不平度
室内采暖系统管道及配件安装工程
检验批质量验收记录（表二）
一般项目
11卷 材
涂 抹。

室内供暖系统水压试验与调试检验批质量验收记录一、验收项目1.室内供暖系统水压试验与调试检验批质量验收二、验收人员1.业主代表：XXX2.监理单位代表：XXX3.施工单位代表：XXX三、验收时间1.年月日四、验收地点1.施工现场五、验收内容1.检查供暖系统的水压测试结果和调试情况；2.检查供暖系统的安全性和稳定性；3.检查供暖系统的水泵、阀门、温控装置等设备的正常运行情况；4.检查供暖系统的管道安装质量和疏通状况；5.检查供暖系统的温度控制和调节功能；6.检查供暖系统的水循环和排放设备的运行情况；7.检查供暖系统的附属设备如压力表、阀门等设备的安装情况；8.检查供暖系统的绝缘和防漏设施；9.检查供暖系统的防火状况；10.对供暖系统进行功能测试；11.其他相关验收内容。

六、验收结果1.供暖系统水压试验合格；2.供暖系统调试检验合格；3.供暖系统安全性和稳定性合格；4.供暖系统设备运行正常；5.供暖系统管道安装质量良好；6.供暖系统温度控制和调节功能正常；7.供暖系统水循环和排放设备运行正常；8.供暖系统附属设备安装合格；9.供暖系统绝缘和防漏设施达到要求；10.供暖系统防火状况合格；11.供暖系统功能测试通过。

七、验收结论根据以上验收结果，室内供暖系统水压试验与调试检验批质量经验经检查全部合格，达到设计及相关标准要求，可以进行下一步工作。

八、存在问题及整改措施1.（列出存在问题的具体内容，例如：供暖系统管道连接处出现漏水现象）2.建议施工单位在规定时间内对问题进行整改，确保供暖系统的正常运行和使用。

九、备注1.（填写备注信息。

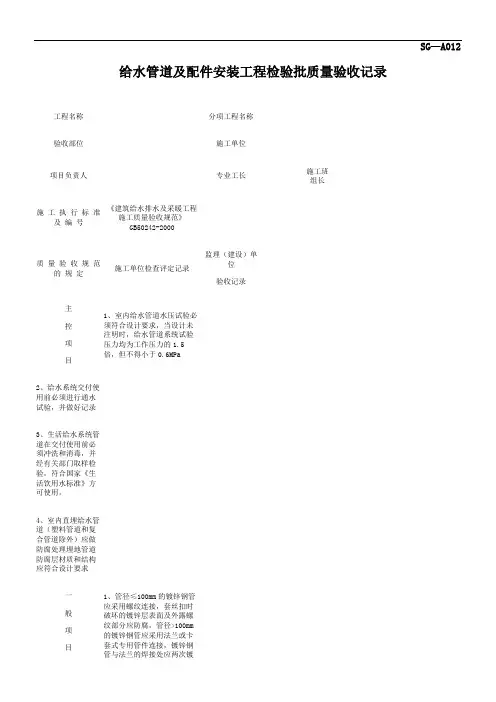

SG—A012给水管道及配件安装工程检验批质量验收记录工程名称分项工程名称验收部位施工单位项目负责人专业工长施工班组长施工执行标准及编号《建筑给水排水及采暖工程施工质量验收规范》GB50242-2000质量验收规范的规定施工单位检查评定记录监理（建设）单位验收记录主控项目1、室内给水管道水压试验必须符合设计要求，当设计未注明时，给水管道系统试验压力均为工作压力的1.5倍，但不得小于0.6MPa2、给水系统交付使用前必须进行通水试验，并做好记录3、生活给水系统管道在交付使用前必须冲洗和消毒，并经有关部门取样检验，符合国家《生活饮用水标准》方可使用。

4、室内直埋给水管道（塑料管道和复合管道除外）应做防腐处理埋地管道防腐层材质和结构应符合设计要求一般项目1、管径≤100mm的镀锌钢管应采用螺纹连接，套丝扣时破坏的镀锌层表面及外露螺纹部分应防腐，管径>100mm 的镀锌钢管应采用法兰或卡套式专用管件连接，镀锌钢管与法兰的焊接处应两次镀锌2、管道及管件焊接的焊缝表面质量4.2.6条3、管道的支吊架间距4.2.9条4、给水引入管与排水排出管的水平净距≥1m5、室内给水与排水管道平行铺设时，两管间的最小水平净距≥0.5m6、室内给水与排水管交叉铺设时，其垂直净距≥0.15mSG—A012续质量验收规范的规定施工单位检查评定记录监理（建设）单位验收记录一般项目7、给水水平管道的坡度2‰ヘ5‰⒏、水平管道纵横方向弯曲钢管每米允许偏差1mm全长25m 以上允许偏差≤25mm塑料管复合管每米允许偏差1.5mm全长25m 以上允许偏差≤25mm铸铁管每米允许偏差2mm全长25m 以上允许偏差≤25mm9、立管垂直度钢管每米允许偏差3mm5m 以上允许偏差≤8mm塑料管复合管每米允许偏差2mm5m 以上允许偏差≤8mm铸铁管每米允许偏差3mm5m 以上允许偏差≤10mm10、成排管段和成排阀门在同一平面上间距允许偏差3mm11、水表外壳距墙表面净距10～30mm12、水表进水口中心标高按设计要求，允许偏差设计给定值允许偏差±10mm共实测点，其中合格点、不合格点，合格点率 %施工单位检查评定结果项目专业质量检查员：项目专业质量（技术）负责人：年月日监理（建设）单位验收结论监理工程师（建设单位项目技术负责人）：年月日四川省建设厅制。

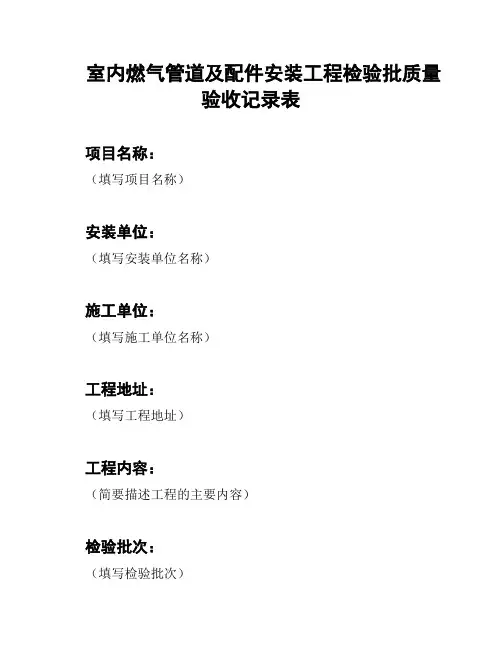

室内燃气管道及配件安装工程检验批质量
验收记录表
项目名称：
（填写项目名称）
安装单位：
（填写安装单位名称）
施工单位：
（填写施工单位名称）
工程地址：
（填写工程地址）
工程内容：
（简要描述工程的主要内容）
检验批次：
（填写检验批次）
检验日期：
（填写检验日期）
检验人员：
（填写检验人员姓名）
质量验收结果：
（填写质量验收结果，例如合格、不合格等）检验记录：
验收意见：
（填写质量验收的意见和建议）
验收人员：
（填写验收人员姓名）
验收日期：
（填写验收日期）
相关附件：
（列出所有与此次质量验收相关的附件，包括照片、报告等）。

室内采暖管道及配件安装检验批质量验收记录项目名称：室内采暖管道及配件安装项目地点：_______________验收日期：_______________总结：本次室内采暖管道及配件安装检验验收工作已于_______日完成。

在整个施工过程中，我们严格按照相关规范和要求进行操作，并配合监理、业主等相关方的指导和检查，确保安装质量和安全性。

通过本次验收，我们确认了室内采暖管道及配件安装的质量合格，达到设计要求，并做出以下记录与总结。

一、项目概况：1.室内采暖管道及配件安装工程总面积约___________平方米；2.采暖管道材质为___________，规格为___________；3.采暖配件材质为___________，规格为___________；4.技术标准参考：国家住建部颁布的《室内建筑给水和排水设计规范》以及相关规范要求。

二、工程施工过程及技术要求：1.施工前对管道及配件进行检查，确保材料和配件的质量符合要求；2.安装前清理管道和相关设备，确保无杂质和灰尘；3.根据设计图纸进行管道布置，保证管道的合理密度和布局；4.采用焊接、连接等方式进行管道安装，并按照相关标准要求进行密封性检测；5.配件的安装要求符合相关规范和要求，确保配件与管道的连接紧密、牢固；6.完成安装后进行管道系统的压力测试，检查密封性能是否符合要求；7.完工后在每个连接点上进行标识和标注，方便日后维护和管道运行管理。

三、工程验收内容及结果：1.采暖管道的布置符合设计要求，没有发现死角或设计不当的问题；2.管道的安装工艺和工程施工符合相关规范要求，焊接接头牢固、焊缝无漏洞；3.所有配件的选用合理，连接紧密，没有发现松动、漏水等问题；4.管道系统通过压力测试，压力稳定，无渗漏现象；5.管道系统的标识清晰，易于辨认和维护。

四、存在的问题及整改措施：根据实际验收情况，我方发现了以下问题：1.______________________________________________________________________________________2.______________________________________________________________________________________3.______________________________________________________________________________________为解决以上问题，将采取以下整改措施：1.______________________________________________________________________________________2.______________________________________________________________________________________3.______________________________________________________________________________________五、项目负责人意见：本次检验验收结果表明，室内采暖管道及配件安装质量达到设计要求，并符合相关规范。

建筑暖气工程质量验收资料建设单位临邑一中编制人工程名称临邑一中住宅楼 7# 监理单位 临邑县工程建设监理有限公司 施工单位陵县宏远机电设备有限公司项目专业技术负责人许金民 许金民、采暖分部（子分部）工程质量验收记录二、采暖分部（子分部）工程安全产功能检验资料检查及主要功能抽查记录三、采暖分部（子分部）工程观感检查记录四、采暖管道及配件安装分项工程质量验收记录五、采暖暖气片安装分项工程质量验收记录九、采暖管道及配件安装报验申请表、采暖管道及配件安装工程检验批质量验收记录表、采暖暖气片安装报验申请表二、采暖暖气片安装工程检验批质量验收记录表工程名称施工单位分包单位采暖分部（子分部）工程验收记录鲁DQ- 032 0 临邑一中住宅楼7#陵县宏远机电设备有限公司结构类型砖混层数技术部门负责人分包单位负责人李文荣序号分项工程名称检验批数施工单位检查评定l 采暖管道及配件安装 3 合格2 室内地暖管道安装3 合格3 暖气片分部工程安装 3 合格456质量控制资料合格安全和功能检验（检测）报告合格观感质量验收分包单位质量部门负责人分包技术负责人验收意见许力施工单位：陵县宏远机电设备有限公司勘查单位设计单位监理（建设单位）临邑县工程建设监理有限公司项目经理: 年月曰项目经理：周胜华项目负责人:项目负责人:总监理工程师:（建设单位项目专业负责人）年月曰年月曰年月曰年月曰采暖分部（子分部）工程安全和功能检验资料核查及主要功能抽查记录临邑一中住宅楼7#包括的子分部（分项）工程名称注：抽查项目由验收组协商确定。

鲁SN—039 0施工单位陵县宏远机电设备有限公司项目技术负责人许金民序号安全和功能检查项目项数核查结果抽查结果核查（抽查人）给水管道通水试验记录给水管道压力试验记录采暖管道、散热器压力试验记录符合要求卫生器具满水试验记录消防管道压力试验记录室内消火栓试射试验记录排水干管通球试验记录结论:专业分包单位项目经理: 总包单位项目经理:年月曰年月曰总监理工程师:（建设单位项目负责人）年月曰单位工程名称建筑给水、排水采暖分部（子分部）工程观感检查记录鲁SN—040 0 单位工程名称临邑一中住宅楼7#包括的子分部（分项）工程名称建筑给水、排水施工单位 1 陵县宏远机电设备有限公司 1 项目技术负责人许金民序号项目施工单位自评验收检查记录验收质量评价好一般差好一般差1 给水管道接口、坡度、支架2 排水管道接口、支架3 排水管道坡度4 采暖管道接口、坡度、支架5 散热器、支架6 阀门、消火检7 卫生器具、配件、支架8 险查口、清扫口、地漏9 套管、防腐、保温101112131415观感质量综合评价检查结论专业分包单位项目经理：年月曰总包单位项目经理：年月曰总监理工程师：（建设单位项目负责人）年月曰注：质量评价为差的项目，应进行返修。

填写说明一、填写依据1 《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002。

2 《建筑工程施工质量验收统一标准》GB50300-2013。

二、检验批划分可按设计系统、楼层、施工段、单元划分。

三、GB50242-2002规范摘要主控项目4.2.1 室内给水管道的水压试验必须符合设计要求。

当设计未注明时，各种材质的给水管道系统试验压力均为工作压力的1.5倍，但不得小于0.6MPa。

检验方法：金属及复合管给水管道系统在试验压力下观测10min，压力降不应大于0.02MPa，然后降到工作压力进行检查，应不渗不漏；塑料管给水系统应在试验压力下稳压1h，压力降不得超过0.05MPa，然后在工作压力的1.15倍状态下稳压2h，压力降不得超过0.03MPa，同时检查各连接处不得渗漏。

4.2.2 给水系统交付使用前必须进行通水试验并做好记录。

检验方法：观察和开启阀门、水嘴等放水。

4.2.3 生产给水系统管道在交付使用前必须冲洗和消毒，并经有关部门取样检验，符合国家《生活饮用水标准》方可使用。

检验方法：检查有关部门提供的检测报告。

4.2.4 室内直埋给水管道（塑料管道和复合管道除外）应做防腐处理。

埋地管道防腐层材质和结构应符合设计要求。

检验方法：观察或局部解剖检查。

一般项目4.2.5 给水引入管与排水排出管的水平净距不得小于1m。

室内给水与排水管道平行敷设时，两管间的最小水平净距不得小于0.5m；交叉铺设时，垂直净距不得小于0.15m。

给水管应铺在排水管上面，若给水管必须铺在排水管的下面时，给水管应加套管，其长度不得小于排水管管径的3倍。

检验方法：尺量检查。

4.2.6 管道及管件焊接的焊缝表面质量应符合下列要求：1 焊缝外形尺寸应符合图纸和工艺文件的规定，焊缝高度不得低于母材表面，焊缝与母材应圆滑过渡。

2 焊缝及热影响区表面应无裂纹、未熔合、未焊透、夹渣、弧坑和气孔等缺陷。

检验方法：观察检查。

4.2.7 给水水平管道应有2‰～5‰的坡度坡向泄水装置。

供暖节能工程安装检验批质量验收记录DB29-126-2010A-260 单位（子单位）工程名称分部（子分部）工程名称验收部位施工单位项目经理专业分包单位分包项目经理施工执行标准名称及编号施工质量验收规范的规定施工单位检查评定记录监理单位验收记录主控项目1 设备、材料等的验证第9.2.1条2 散热器、保温材料的现场复验第9.2.2条3 供暖系统的安装第9.2.3条4 散热器及其安装第9.2.4条5 散热器恒温阀及其安装第9.2.5条6 低温热水地面辐射供暖系统的安装第9.2.6条7 热量表及其安装第9.2.7条8系统热力入口装置（各类阀门、过滤器、压力表、温度计等）第9.2.8条9 管道设备的保温层和防潮层第9.2.9条10 隐蔽部位的验收第9.2.10条11 供暖系统的试运转和调试第9.2.11条施工单位检查评定结果项目质量检查员：年月日监理单位验收结论专业监理工程师：年月日填表说明主控项目1、9.2.1供暖系统节能工程采用的散热设备、阀门、仪表、管材、保温材料等产品进场时，应按设计要求对其种类、规格、型号、外观和几何尺寸等进行检查验收．并应经监理工程师(建设单位代表)确认合格并形成验收记录后．方可用于工程。

各种产品和设备的质量证明文件和相关技术资料应齐全，并应符合设计要求和国家、本市现行有关标准和规定。

检验方法：检查实物；核查质量证明文件、相关技术资料。

检查数量：按批次全数检查。

2、9.2.2散热器和保温材料等进场时，应对其下列技术性能参数进行复验，复验应为见证取样送检：散热器的单位散热量、金属热强度；保温材料的导热系数、密度、吸水率、厚度；检验方法：现场随机抽样送检，核查复验报告。

检查数量：同一厂家同一规格的散热器按其数量的l％进行见证取样送检，但不少于2组；同一厂家同材质的保温材料见证取样送检的次数不得少于2次。

3、9.2.3供暖系统的安装应符合下列规定：系统形式应符合设计要求；散热设备、阀门、过滤器、温度计及仪表应按设计要求安装齐全。
