2017-2018学年度第一学期《机械识图》期末考试卷

绝密★启用前
卷）
一、填空题（2分×15=30分）
1、三视图的投影规律是 对正、 平齐、 相等。

2、三视图是指 、 、 左视图。

3、组合体尺寸标注中，尺寸的种类有定形尺寸、 和总体尺寸。

4、组合体尺寸标注应做到 、 、 和合理。

5、下列基本体的名称是（a ） ，（b ） 。

6、下列基本体的名称是（a ） ，（b ） 。

(a) (b)
7、用一截平面切割圆球，所形成的截交线都是 。

;两立体相交称为相贯，其表面形成的交线称为
线。

二、选择题（10分×2=20分）
1、已知立体的主、俯视图，其正确的左视图是图（ ）
2、已知圆柱切割的主、俯视图，其正确的左视图是图（ ）
姓名
班级
：
出卷人： 适用班级
：17
级机电中高职班
密 封 线
(a)
(b)
(A) (B) (C) (D)
(A)
(B)
(C) (D)
三．尺寸标注（共50分）
3、完成组合体的尺寸标注（15分）。

2、完成组合体的尺寸标注（15分）。

1、根据轴测图已测量出的尺寸完成其三视图的尺寸标注（20分）。

《机械识图》课程试卷（B）参考答案
一.填空题（每空2分，共30分）
1、半径、直径
2、右下方、看图方向
3、螺旋弹簧、蜗卷弹簧、板弹簧
4、间隙配合、过盈配合和过渡配合
5、双螺母、弹簧垫圈、止退垫圈和开口销
6、节圆
二、单选题（20分，每小题2分）
1、C
2、B
3、C
4、C
5、A
6、B
7、A
8、A
9、D 10、A
三、求作立体的相贯线。

（16分）
四、已知孔和轴的配合为φ35H7/n6，基本尺寸在>30-40mm时，IT7=0.025mm，IT6=0.016mm，偏差代号n的基本偏差为下偏差，其值为+0.017画出轴和孔的公差带图，并判断配合性质。

（20分）
孔的上下偏差为：ES=+0.025，EI=0
轴的上下偏差为：es=+0.033，ei=+0.017
公差带图：
由公差带图可知，该配合为过度配合
五、在指定位置画出剖面图(键槽深3mm) 14分。

2018年秋季学期18级机械制图期末考试试题姓名：班别：总分：一、填空题（每空2分，共40分）1、丁字尺用于画水平线以及与三角板配合画垂直线及各种150倍数角的斜线。

它由构成。

2、分规用于尺寸和等分线段。

3、绘图铅笔的铅芯有软硬之分，分别用字母B和H表示，B前面的数字越大表示铅芯愈，H前面的数字愈大表示铅芯愈硬，HB表示铅芯软硬适中。

4、图样是生产中重要的技术文件。

为了便于生产和技术交流必须对图样的格式、画法、尺寸标注等作出统一规定，这些规则就是有关制图的国家标准。

国家标准简称“国标”,用代号“”表示。

5、为了便于图样的保管和使用，国标对图纸幅面尺寸和格式作了统一规定。

绘图时，应优先采用5种基本幅面，其代号为：。

6、图样中的图形与其实物相应要素的线性尺寸之比，称为：。

7、无论采用何种比例，图样中所注的尺寸数值均应是物体的真实大小，与绘图的比例。

（填“有关”或“无关”）8、图样中书写的字体必须做到：字体工整、、间隔均匀、排列整齐。

9、尺寸是图样的重要内容之一，必须按国标规定正确标注。

一个完整的尺寸应有尺寸界线、尺寸线及其终端和三部分组成。

10、一直线（或平面）对另一直线（或平面）的倾斜程度称为：。

（填“斜度”或“锥度”）其大小用两者夹角的正切表示，并把比值写成1：n的形式。

11、用一圆弧光滑地（填“连接”或“相交”）相邻两已知线段（直线或圆弧）的作图方法，称为圆弧连接。

12、尺寸按其在图形中所起的作用，可分为两类：定位尺寸和尺寸。

13、标注定位尺寸时，不要考虑尺寸基准。

标注定位尺寸的起点称为：。

14、国标规定，以目测估计图形与实物的比例，按一定画法要求徒手（或部分使用仪器）绘制图，称为。

（填“草图”或“手绘”）15、投射线通过物体，向选定的面投射，并在该面上得到图形的方法，称为投影法。

投影法分为两类：中心投影法和，它们的投射线相互平行。

16、投射线垂直于投影面的平行投影法称为正投影法。

它有三个特性：真实性、积聚性和。

《机械制图》期末考试试卷附答案一判断题（本大题共20小题，每小题2分，共40分）1． AutoCAD的图标菜单栏可以定制，可以删除，也可以增加。

（）2． AutoCAD是美国Autodesk公司的计算机制图软件。

（）3．在CAD中，可采用鼠标二中键滚轮代替图标菜单中的缩放和旋转操作。

（）4．所有的命令都可以采用键盘输入（即快捷方式）以提高绘图制度，快捷方式的字母可由用户自己来定义。

（）5．正交线指的是水平线和竖直线。

（）6．正交线指的是在正交方式下绘制的直线。

（）7．使用编辑图形命令时（如移动、阵列等）可以先点命令，再选图形，也可首先选图形，再点命令。

（）8．使用外部块命令时，当外部块图形改变时，引用部会也会随之改变。

（）9．创建图案填充时，当选区取比例1，表明构成图案填充的直线间距为1。

（）10． CAD设计与常规设计方法相比，有利于产品的标准化、分列化、通用化。

（）11．机械制图中，GB/T为推荐性国家标准的代号，一般可简称为“国标”（）12．国家标准中。

A4图纸的幅面尺寸为210X297，A3的图纸的幅面尺寸为295X420（）13．在标准制图中，每张图纸都应该画出标题栏，标题栏的位置应位于图样的右下角（）14．在机械制图中，2：1的比例成为放大的比例，如实物的尺寸为10，那么图中图形应画5（）15．在机械制图中，投影采用的是正投影法，即投射线与投影面相垂直的平行投影法。

（）16．平面四边形与投影面倾斜时，其投影变小，投影的形状有可能会变成三角形（）17．在三面投影体系中，主视图，俯视图，左视图之间保持长对正，高平齐，宽相等的原则（）18．一个平面图形在三面投影体系中的投影有可能是一个点、一条直线或一个平面（）19．任何复杂的物体，仔细分析起来，都可看成是由若干个基本几何体组合而成的（）20．为了将尺寸标注的完整，在组合体的视图上，一般需要标注定形尺寸、定位尺寸、总体尺寸等尺寸。

（）二选择题。

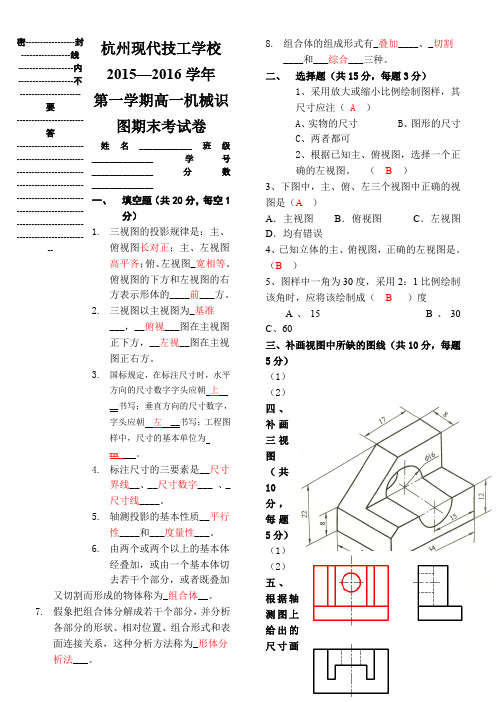

杭州现代技工学校2015—2016学年第一学期高一机械识图期末考试卷姓名____________班级______________ 学号______________分数______________一、填空题（共20分，每空1分）1.三视图的投影规律是：主、俯视图长对正；主、左视图高平齐；俯、左视图_宽相等。

俯视图的下方和左视图的右方表示形体的____前___方。

2.三视图以主视图为_基准___，__俯视___图在主视图正下方，__左视__图在主视图正右方。

3.国标规定，在标注尺寸时，水平方向的尺寸数字字头应朝上__书写；垂直方向的尺寸数字，字头应朝左 __书写；工程图样中，尺寸的基本单位为mm 。

4.标注尺寸的三要素是__尺寸界线__、__尺寸数字___ 、_尺寸线____。

5.轴测投影的基本性质__平行性____和___度量性___。

6.由两个或两个以上的基本体经叠加，或由一个基本体切去若干个部分，或者既叠加又切割而形成的物体称为_组合体__。

7.假象把组合体分解成若干个部分，并分析各部分的形状、相对位置、组合形式和表面连接关系，这种分析方法称为_形体分析法___。

8.组合体的组成形式有_叠加____、_切割____和___综合___三种。

二、选择题（共15分，每题3分）1、采用放大或缩小比例绘制图样，其尺寸应注（A）A、实物的尺寸B、图形的尺寸C、两者都可2、根据已知主、俯视图，选择一个正确的左视图。

（B）3、下图中，主、俯、左三个视图中正确的视图是（A）A．主视图B．俯视图C．左视图D．均有错误4、已知立体的主、俯视图，正确的左视图是。

（B）5、图样中一角为30度，采用2：1比例绘制该角时，应将该绘制成（B）度A、15B、30C、60三、补画视图中所缺的图线（共10分，每题5分）（1）（2）四、补画三视图（共10分，每题5分）（1）（2）五、根据轴测图上给出的尺寸画密-----------------封-----------------线-------------------内-------------------不---------------------要-----------------------答------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------三视图(共20分，每题10分)五、轴测图（共25分，第一题15分，第二题10分）（1）先补画俯视图中的缺线，再画出正等轴测图。

机械识图试题库-------------------------------------密-----------------------封-----------------------线---------------------------------班级___________ 考场__________ 姓名______________ 学号_________ 《机械识图》考试试题库一、填空题1.视图包括基本视图、向视图、局部视图、斜视图 4种。

（难度：A ）2.物体向基本投影面投射所得的视图称为基本视图。

（难度：A ）3.按正投影法分别向六个基本投影面投影，可得到主视图、俯视图、左视图、右视图、仰视图、后视图六个基本视图。

（难度：A ）4.主、俯、仰、后视图，长度相等；主、左、右、后视图，高度相等；左、俯、右、仰视图，宽度相等。

（难度：A ）5.将物体的某一部分向基本投影面投射所得的视图称为局部视图。

（难度：A ）6.物体向不平行于任何基本投影面的平面投射所得的视图称为斜视图，必要时，允许将斜视图旋转配置。

（难度：A ）7．画剖视图时，不要漏画剖切面后面的可见轮廓线。

（难度：A ）8.向视图是可以自由配置的视图。

向视图通常用箭头指明投射方向。

（难度：A ）9.为了在剖视图中容易分辨出机件部的实心部分和空心部分，在剖切面剖到的实心处应画剖面符号，而孔等空心处不画，剖面线应与机件的主要轮廓或剖面区域的对称线成45度角。

（难度：A ） 10.按物体被剖切围的大小可将剖视图分为全剖视图、半剖视图和局部剖视图3种。

（难度：A ） 11．将机件的部分结构用大于原图形所采用的比例画出的图形称为局部放大图。

（难度：A ）12．用两个相交的剖切面剖开机件绘图时，应先旋转后投影。

（难度：A ） 13. 半剖视图中，半个视图与半个剖视图的分界线用细点划线。

（难度：A ） 14. 假想用剖切面剖开机件，将处在观察者与剖切面之间的部分移去，而将其余部分向投影面投影所得到的图形称为剖视图。

2018学年第一学期中职《机械制图》期末试卷及答案姓名：班级：学号：得分：一、填空题（40×0.5=20分）1、机械制图中常用的8种图线有__________、__________、__________、__________、__________、__________、__________、__________。

2、在机械图样中，可见轮廓线应画_________线，不可见轮廓线画_________线，尺寸线和尺寸界限应画________线。

3、图纸的比例分为_________比例、__________比例和_________比例3类。

4、尺寸的三要素_______、_________、_________。

5、平行投影法分为_________、____________；正投影法的投射线_________投影面。

6、三视图分为_____________、____________、______________。

三视图的投影规律简称__________________ 、__________________、___________________。

7、直线的投影分为_____________、_____________、_____________。

平面的投影分为_____________、_____________、____________。

8、常见的几何体有___________ 、_____________。

9、\二、判断题（10×1=10分）1、一般位置直线在三个投影面上的投影都小于实长｡( )2、选择视图时，一般应先确定俯视图的位置。

（）3、画回转体的三视图必须先画出其轴线。

（）4、侧垂线的正面投影和侧面投影均反映实长。

（）5、在尺寸标注中，凡是圆弧必须加注符号R。

（）6、当点的X、Z坐标为零时，点在W投影面上。

（）7、物体上相互平行的线段，在轴测图上仍然平行。

（）8、当截平面与圆柱倾斜时，得到的截交线是椭圆。

机械识图期末考试试题及答案一、选择题（每题2分，共20分）1. 机械图纸中的“M10”指的是什么？A. 材料编号B. 螺纹直径C. 材料类型D. 尺寸精度等级2. 机械图纸中的“H7”表示什么含义？A. 公差等级B. 表面粗糙度C. 螺纹公差D. 孔的直径3. 以下哪个符号表示中心线？A. ∅B. ∣C. ∑D. ∞4. 机械图纸中的“4-M6”表示什么？A. 四个M6的螺栓B. 四个M6的螺母C. 四个M6的孔D. 四个M6的螺钉5. 机械图纸中的“Φ20”表示什么？A. 直径为20mm的圆B. 半径为20mm的圆C. 长度为20mm的线段D. 宽度为20mm的矩形6. 机械图纸中的“±0.05”通常表示什么？A. 表面硬度B. 尺寸公差C. 材料密度D. 温度变化范围7. 机械图纸中的“3×Φ8”表示什么？A. 三个直径为8mm的孔B. 三个直径为8mm的螺钉C. 三个直径为8mm的螺栓D. 三个直径为8mm的圆8. 机械图纸中的“Ra3.2”表示什么？A. 半径为3.2mmB. 直径为3.2mmC. 表面粗糙度为3.2μmD. 长度为3.2mm9. 机械图纸中的“∅10f7”表示什么？A. 直径为10mm的孔，公差等级为f7B. 直径为10mm的轴，公差等级为f7C. 直径为10mm的圆，公差等级为f7D. 直径为10mm的螺纹，公差等级为f710. 机械图纸中的“∑”表示什么？A. 总和B. 差值C. 中心线D. 角度二、判断题（每题1分，共10分）1. 机械图纸中的“H7/h6”表示孔和轴的配合公差。

（）2. 机械图纸中的“∅”符号表示直径。

（）3. 机械图纸中的“∑”符号表示角度。

（）4. 机械图纸中的“±”符号表示尺寸公差。

（）5. 机械图纸中的“Ra”表示表面粗糙度。

（）6. 机械图纸中的“4-M6”表示四个M6的螺钉。

（）7. 机械图纸中的“Φ20”表示半径为20mm的圆。

第1页/（共4页） 第2页/（共4页）姓名： 班级： 密 封 线 内 不 要 答 题2017-2018学年度第一学期《机械识图》期末考试卷题号 一 二 三 四 总分 得分一、 填空题（每空2分，共20分）：1、用两个相交的剖切面剖开机件绘图时，应先 后 。

2、视图包括基本视图、 、 、 4种。

3、根据剖切位置的不同，可将剖视图分为三类： 、半剖视图和局部剖视图。

4、断面图有_________和_________两种。

5、任何机器都是由各种零件装配而成,制造机器必须加工零件，直接用于指导制造和检验零件的图样称为__________图，用于表达机器或部件的整体结构、工作原理，以及各零件间装配关系，连接关系的图样称为__________图。

二、 选择题（每题2分，共20分）：1、（ ）一般适用于外形比较简单、内部结构较为复杂的机件。

A ．全剖视图 B.半剖视图 C.局部剖视图 D.斜剖视图 2、在基本视图中，由下向上投影所得到的视图称为 ( )。

A.基本视图B.俯视图C.仰视图D.右视图3、重合断面图的轮廓线用( )画出。

A.粗实线B.细实线C.细点画线D.波浪线4、两孔中心距的尺寸是（ ）A ．外形尺寸 B.定形尺寸 C.定位尺寸 D.外形尺寸 5、在机械装配图中，同一零件在不同视图中的剖面线的方向和间距应保持（ ）。

A.一致 B.相反 C.不同 D.相交6、在机件的表达方案中，零件图是根据零件的结构形状加工方法以及它在机器中的位置来确定，在确定零件的表达方案时，首先应考虑（ ）的选择。

A.主视图 B.其它视图 C.左视图 D.后视图7、外螺纹的大径用（ ）符号表示。

A.DB.dC.D1D.d18、基本视图主要用于表达零件在基本投影方向上的（ ）形状。

A.内部 B.外部 C.前后 D.左右 9、根据主、俯视图，判断主视图的剖视图哪个是正确的。

（ ）10、看懂主、俯视图，想象出组合体的形状，找出错误的左视图（ ）。

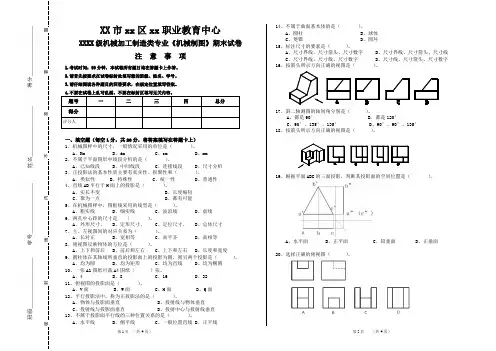

第1页 （共4页）第2页 （共4页）密封 答内 线准不题XX 市xx 区xx 职业教育中心XXXX 级机械加工制造类专业《机械制图》期末试卷注 意 事 项1.考试时间：90分钟，本试卷所有题目均在答题卡上作答。

2.请首先按要求在试卷标封处填写您的班级、姓名、学号。

3.请仔细阅读各种题目的回答要求，在规定位置填写答案。

4.不要在试卷上乱写乱画，不要在标封区填写无关内容。

题号一 二 三 四 总分 得分评分人一、填空题（每空1分，共20分，将答案填写在答题卡上）1、机械图样中的尺寸，一般情况采用的单位是（ ）。
