高低压电气符号图解

配电箱符号配电箱符号常用电气元件文字符号表电缆型号NH是耐火，YJV是交联聚乙烯绝缘，聚氯乙烯护套铜芯电缆 4*150是4芯150平方毫米 E70是接地用线为70平方毫米。

你学习一下下面的电缆基础知识就知道了！一、电缆型号由下面字母属性组成（1）类别：H——市内通信电缆HP——配线电缆HJ——局用电缆（2）绝缘：Y——实心聚烯烃绝缘YF——泡沫聚烯烃绝缘YP——泡沫／实心皮聚烯烃绝缘（3）内护层：A——涂塑铝带粘接屏蔽聚乙烯护套S——铝，钢双层金属带屏蔽聚乙烯护套V——聚氯乙烯护套（4）特征：T——石油膏填充G——高频隔离C——自承式（5）外护层：23——双层防腐钢带绕包销装聚乙烯外被层33——单层细钢丝铠装聚乙烯被层43——单层粗钢丝铠装聚乙烯被层53——单层钢带皱纹纵包铠装聚乙烯外被层553——双层钢带皱纹纵包铠装聚乙烯外被层常用电缆规格型号一、铜(铝)芯聚氯乙烯绝缘聚氯乙烯绝缘及护套固定敷设用电缆(电线)BV -铜芯聚氯乙烯绝缘电缆（电线）BLV-铝芯聚氯乙烯绝缘电缆（电线）BVR-铜芯聚氯乙烯绝缘电缆（电线）BVV-铜芯聚氯乙烯绝缘聚氯乙烯护套圆形电缆（电线）BLVV-铝芯聚氯乙烯绝缘聚氯乙烯护套圆形电缆（电线）BVVB-铜芯聚氯乙烯绝缘聚氯乙烯护套平形电缆（电线）BLVVB-铝芯聚氯乙烯绝缘聚氯乙烯护套平形电缆（电线）BV-90-铜芯耐热90℃聚乙烯绝缘电线本产品适用于交流额定电压U/U450/750V及以下的动力、照明、日用电器、仪器仪表及电信设备用铜芯或铝芯聚氯乙烯绝缘电缆（电线）二、低烟无卤系列产品低烟无卤阻燃系列电缆电线，WDZ-（加普通型号的电缆电线代号）注：阻燃一般分A、B、C、D四类, 例如：WDZD-VY WDZA-YJY WDZB-YJV23 WDZC-BY WDZ-BVY WDZB-KYJY WDZC-KVV23等供固定（软电缆为移动式）敷设在额定交流电压U0/U为35kV及以下的室内、电缆桥架、电缆管道等固定场合的输配电力线路用，主要应用于高层建筑、医院、剧场、电站、地铁、隧道、舰船、海上石油平台、广播电视中心、计算机中心等人员密集、空间封闭的场所，电缆的额定电压应不低于供电系统的标称电压。

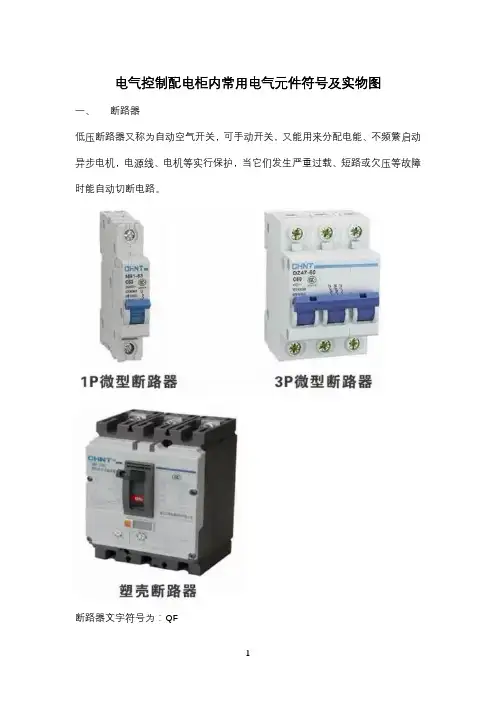

电气控制配电柜内常用电气元件符号及实物图一、断路器低压断路器又称为自动空气开关，可手动开关，又能用来分配电能、不频繁启动异步电机，电源线、电机等实行保护，当它们发生严重过载、短路或欠压等故障时能自动切断电路。

断路器文字符号为：QF断路器图形符号为：二、接触器接触器由电磁机构和触头系统两部分组成，接触器最常见线圈电压有AC220V、AC380V和DC220V几种。

接触器电磁机构由线圈、动铁心（衔铁）和静铁心组成；接触器触头系统由主触头和辅助触头两部分组成，主触头用于通断主电路，辅助触头用于控制电路中。

接触器文字符号为：KM接触器图形符号为：三、热继电器热继电器是利用电流通过元件所产生的热效应原理而反时限动作的继电器。

热继电器文字符号：FR热继电器图形符号：四、中间继电器中间继电器的原理是将一个输入信号变成多个输出信号或将信号放大（即增大继电器触头容量）的继电器。

其实质是电压继电器，但它的触头较多（可多达8对）、触头容量可达5-10A、动作灵敏。

当其他电器的触头对数不够时，可借助中间继电器来扩展他们的触头对数，也有通过中间继电器实现触电通电容量的扩展。

中间继电器文字符号：KA 中间继电器图形符号：五、按钮在实际应用中通常根据所需要的触头数量、使用的场合及颜色来选择按钮。

常用的LA18、LA19、LA20等系列按钮，适用于AC500V、DC440V，额定电流5A，控制功率在AC300W、DC70W的控制回路中。

按钮文字符号：SB按钮图形符号：按钮颜色要求：（1）“停止”按钮和“急停”按钮必须是红色。

当按下红色按钮时必须使设备停止运行或断电。

（2）“启动”按钮的颜色是绿色。

（3）“启动”和“停止”交替动作的按钮必须是黑色、白色或灰色，不得使用红色和绿色按钮。

（4）“点动”的按钮必须是黑色。

（5）“复位”（如有保护继电器的复位按钮）必须是蓝色，当复位按钮同时还有停止作用时，则必须是红色。

六、指示灯指示灯的作用：（1）指示设备的运行或停止状态。

配电箱图形符号高压开关柜 AH 高压计量柜 AM 高压配电柜 AA高压电容柜 AJ低压电力配电箱AP 低压照明配电箱柜 AL应急电力配电箱柜APE应急照明配电箱柜 ALE低压负荷开关箱柜 AF低压电容补偿柜 ACC 或 ACP直 流 配 电 箱 柜 AD操 作 信 号 箱 柜 AS控制屏台箱柜 AC继电保护箱柜 AR计量箱柜 AW励磁箱柜 AE低压漏电断路器箱柜 ARC双电源自动切换箱柜AT多 种 电 源 配 电 箱 柜 AM刀开关箱柜 AK电源插座箱 AX建筑自动化控制器箱 ABC火灾报警控制器箱AFC设 备 监 控 器 箱 ABC住户配线箱 ADD信号放大器箱ATF分 配 器 箱 AVP接线端子箱 AXT图形符号图形符号 国标名称型号、规格、做法说-可编辑修改-。

明变电所室外箱式变电所杆上变电所配电室及进线用开关 屏、台、箱、柜的一般符号柜多种电源配电箱(盘)画于墙外为明装,除 注明外底边边距地 1. 2米电力配电箱(盘) 照明配电箱(盘)画于墙内为暗装,除 注明外底边边距地 1. 4米画于墙外为明装,除 注明外底边边距地 2. 0 米,明装电能表板底 距地 1.8 米 画于墙内为暗装,除 注明外底边边距地 1. 4 米,明装电能表板底 距地 1.8 米-可编辑修改-。

电源切换箱(盘)事故照明配电箱(盘) 组合开关箱 电铃操作盘画于墙外为明装,除 注明外底边边距地 1. 2米 画于墙内为暗装,除 注明外底边边距地 1. 4 米电气图用图形符 号画于墙外为明装,除 注明外底边边距地 1. 2米 画于墙内为暗装,除 注明外底边边距地 1. 4米画于墙外为明装,除 注明外底边边距地 1. 2米画于墙内为暗 装,除注明外底边边 距地 1.4 米除注明外,底边距地 1.2 米-可编辑修改-。

吹风机操作盘配电盘编号交流电动机按钮盒 立柱式按钮箱风扇一般符号 暖风机或冷风机 轴流风扇 风扇电阻开关 电铃 号志箱 交流电钟-可编辑修改-距地 1.2 米,容量见设 计图纸 圈内的数字为动力或 照明的编号 除注明外,只做出线 口,防水弯头距机座 0.2 米,均附接地螺丝 圈或点数表示按钮 数,除注明外,均为明 装,距地 1.4 米,按钮 组合排列见设计图 除注明外,只做出线 盒及吊钩除注明外,距地 1.4 米 除注明外,距地 0.3 米除注明外,只做出线 口(明线时,用明插。

配电箱符号序号名称符号（字母）备注1 高压开关柜AH2 高压计量柜AM3 高压配电柜AA4 高压电容柜AJ5 低压电力配电箱柜AP6 低压照明配电箱柜AL7 应急电力配电箱柜APE8 应急照明配电箱柜ALE9 低压负荷开关箱柜AF10 低压电容补偿柜ACC或ACP11 直流配电AD12 操作信号箱柜AS13 控制屏台箱柜AC14 继电保护箱柜AR15 计量箱柜AW16 励磁箱柜AE17 低压漏电断路器箱柜ARC18 双电源自动切换箱柜AT19 多种电源配电箱柜AM20 刀开关箱柜AK21 电源插座箱AX22 建筑自动化控制器箱ABC23 火灾报警控制器箱AFC24 设备监控器箱ABC25 住户配线箱ADD26 信号放大器箱ATF27 分配器箱AVP28 接线端子箱AXT配电箱符号序号名称符号（字母）备注一、电线穿线管一般有：1 PVC管：PC202 焊接钢管：SC203 扣压式镀锌薄壁电线管：KBG204 紧定式镀锌薄壁电线管：JDG20二、电气设计施工图中常用线路敷设方式：序号名称符号名称符号1 沿钢线槽敷设SR沿屋架或跨屋架敷设BE2 沿柱或跨柱敷设CLE沿墙面敷设WE3 沿天棚面或顶棚面敷设CE 在能进入人的吊顶内敷设ACE4 暗敷设在梁内BC暗敷设在柱内CLC5 暗敷设在墙内WC暗敷设在顶棚内CC6 暗敷设在不能进入的顶棚内ACC暗敷设在地面内FC7 吊顶内敷设,要穿金属管SCE一，导线穿管表示序号符号名称符号名称1 SC -焊接钢管CT-桥架2 MT -电线管PC-PVC塑料硬管3 FPC -阻燃塑料硬管MR -金属线槽4 M -钢索CP -金属软管5 PR -塑料线槽RC -镀锌钢管二，导线敷设方式的表示1 DB -直埋TC -电缆沟2 BC -暗敷在梁内CLC -暗敷在柱内3 WC -暗敷在墙内CE -沿天棚顶敷设4 CC -暗敷在天棚顶内SCE -吊顶内敷设5 F -地板及地坪下SR -沿钢索6 BE -沿屋架，梁WE -沿墙明敷三，灯具安装方式的表示1 CS -链吊DS -管吊2 W -墙壁安装 C -吸顶3 R -嵌入S -支架4 CL -柱上5 SR 沿钢线槽：BE 沿屋架或跨屋架：6 CLE 沿柱或跨柱：SC 穿焊接钢管敷设：7 MT 穿电线管敷设：PC 穿硬塑料管敷设：8 FPC 穿阻燃半硬聚氯乙烯管敷设：CT 电缆桥架敷设：9 MR 金属线槽敷设：PR 塑料线槽敷设：10 M 用钢索敷设：KPC 穿聚氯乙烯塑料波纹电线管敷设：11 CP 穿金属软管敷设：DB 直接埋设：12 TC 电缆沟敷设：AB 导线敷设部位的标注沿或跨梁（屋架）敷设：13 BC 暗敷在梁内：AC 沿或跨柱敷设：14 CLC 暗敷设在柱内：WS 沿墙面敷设：常用电气元件文字符号表序号名称符号序号名称符号1 发电机G 40 电压小母线WV2 电动机M 41 控制小母线WCL3 控制变压器TC 42 事故音响小母线WFS4 自耦变压器TA 43 预告音响小母线WPS5 整流变压器TR 44 闪光小母线WF6 稳压器TS 45 直流母线WB7 电压互感器TV 46 电压继电器KV8 电流互感器TA 47 电流继电器KA9 熔断器FU 48 时间继电器KT10 断路器QF 49 中间继电器KM11 隔离开关QS 50 信号继电器KS12 负荷开关QL 51 闪光继电器KFR13 刀开关QK 52 差动继电器KD14 刀熔开关QR 53 接地继电器KE15 交流接触器KM 54 控制继电器KC16 电阻器R 55 热继电器（热元件）KH17 压敏电阻器RV 56 控制、选择转换开关SA18 启动电阻器RS 57 行程开关ST19 制动电阻器RB 58 微动开关SS20 电容器 C 59 限位开关SL21 电感器、电抗器L 60 按钮SB22 变频器U 61 合闸按钮SBC23 压力变换器BP 62 分闸按钮SBS24 温度变换器BT 63 试验按钮SBT25 避雷器 F 64 合闸线圈YC26 黄色指示灯HY 65 跳闸线圈YT27 绿色指示灯HG 66 接线柱X28 红色指示灯HR 67 连接片XB29 白色指示灯HW 68 端子板（排）XT30 蓝色指示灯HB 69 插座XS31 照明灯EL 70 插头XP32 蓄电池GB 71 电流表P33 加热器EH 72 电压表 PV PV34 光指示器HL 73 有功电度表PJ35 声音报警器HA 74 无功电度表PJR36 二极管VD 75 有功功率表PW37 三极管V 76 无功功率表PR38 晶闸管VT 77 功率因数表PPF39 电位器RP 78 频率表PF电缆型号NH是耐火，YJV是交联聚乙烯绝缘，聚氯乙烯护套铜芯电缆 4*150是4芯150平方毫米 E70是接地用线为70平方毫米。

1.15 电器的文字符号和图形符号之巴公井开创作电器的文字符号电器的文字符号目前执行国家标淮GB 5094—85《电气技术中的项目代号》和GB 7159—87《电气技术中的文字符号制定通则》.这两个标准都是根据IEC国际标准而制定的.在GB 7159—87《电气技术中的文字符号制定通则》中将所有的电气设备、装置和元件分成23个年夜类, 每个年夜类用一个年夜写字母暗示.文字符号分为基本文字符号和辅助文字符号.基本文字符号分为单字母符号和双字母符号两种.单字母符号应优先采纳, 每个单字母符号暗示一个电器年夜类, 如表1-4所示.如C暗示电容器类, R暗示电阻器类等.双字母符号由一个暗示种类的单字母符号和另一个字母组成, 第一个字母暗示电器的年夜类, 第二个字母暗示对某电器年夜类的进一步划分.例如G暗示电源年夜类, GB暗示蓄电池, S暗示控制电路开关, SB暗示按钮, SP暗示压力传感器（继电器）.文字符号用于标明电器的名称、功能、状态和特征.同一电器如果功能分歧, 其文字符号也分歧, 例如照明灯的文字符号为EL, 信号灯的文字符号为HL.辅助文字符号暗示电气设备、装置和元件的功能、状态和特征, 由1～3位英文名称缩写的年夜写字母暗示, 例如辅助文字符号BW（Backward的缩写）暗示向后, P（Pressure的缩写）暗示压力.辅助文字符号可以和单字母符号组合成双字母符号, 例如单字母符号K（暗示继电器接触器年夜类）和辅助文字符号AC（交流）组合成双字母符号KA, 暗示交流继电器；单字母符号M（暗示电念头年夜类）和辅助文字符号SYN（同步）组合成双字母符号MS, 暗示同步电念头.辅助文字符号可以独自使用, 例如图1-29中的RD暗示信号灯为红色.电器的图形符号电器的图形符号目前执行国家标准GB4728—85《电气图用图形符号》, 也是根据IEC国际标准制定的.该标准给出了年夜量的经常使用电器图形符号, 暗示产物特征.通经常使用比力简单的电器作为一般符号.对一些组合电器, 不用考虑其内部细节时可用方框符号暗示, 如表1-4中的整流器、逆变器、滤波器等.国家标准GB4728—85的一个显著特点就是图形符号可以根据需要进行组合, 在该标准中除提供了年夜量的一般符号之外, 还提供了年夜量的限定符号和符号要素, 限定符号和符号要素不能独自使用, 它相当于一般符号的配件.将某些限定符号或符号要素与一般符号进行组合就可组成各种电气图形符号, 例如图1-8所示的断路器的图形符号就是由多种限定符号、符号要素和一般符号组合而成的, 如图1-32所示.图1-32 断路器图形符号的组成表1-4 经常使用电器分类及图形符号、文字符号举例ＦＶHAHA优选形一蜂鸣器欠电流继电器过电流继电器欠电流继电器过电流继电器续表续表续表经常使用高压电器符号一、F：呵护类器件1、 FU：熔断器二、Q：开关器件1、QS：刀开关2、QF：断路器三、K：接触器、继电器一)、KM：接触器二）、继电器1、电磁继电器1）、KA：中间继电器2）、KI：过电流继电器3）、KV：电压继电器2、KT：时间继电器3、FR：热过载继电器四、T：变压器1、TA：互感器2、TC：电力变压器3、自耦变压器五、S：控制回路中的开关器件1、SA：转换开关2、SB：按钮3、扭子开关4、SQ：行程开关5、SP：压力开关6、ST：温度开关7、SL：液位开关六、H：指示器件1、HA：蜂鸣器2、HL：指示灯●EL：信号灯, 图形符号与HL相同.七、R：电阻器1、RP电位器▲X：端子▲M：三相鼠笼式异步电念头。

部分识图符号说明变电所低压配电房动力配电箱室外防腐配电柜电控柜电源检修吸顶灯壁灯荧光灯照明配电箱单相二用五孔插座单相三孔空调插座安全出口灯防水防尘灯环形吸顶灯交流三相电动机交流接触器线包保险丝指示灯接地线常闭触点常开触点三相交流单相交流危险启动按钮停止按钮手动常开旋钮开关拉拔开关连接点插头和插座电阻可调电阻蜂鸣器半导体二极管电铃热继电器避雷器接地消弧线圈单二次绕组双二次绕组三极高压断路器三极高压隔离开关延时闭合触电延时断开开关三联单控开关单联单控开关隐蔽常闭隐蔽常开电容N10 高压N1 低压A 电流交流A- 直流交直流V 电压交流电压V- 直流电压 R 电阻P 功率 H Z 频率W 瓦 KW 千瓦AT 抽屉柜 AR 支架柜EL 照明灯 F 避雷器CJ 交流接触器型号JR 热继电器型号FU 熔断器 FR 时间继电器GA 异步发电机 HA 报警器HL 指示灯 L 电抗器M 电动机 PA 电流表PJ 电度表 PT 操作时间表PV 电压表 QF 断路器QM 电机保护开关 QS 隔离开关QK 低压刀开关 RP 电位器SA 控制开关 SB 按钮开关ST 温度传感器 TA 电流传感器TV 电压传感器 XB 连接点XP 插头 XS 插座XT 端子排 YA 电磁铁YM 电动阀 YV 电磁阀AC 交流 DC 直流E 接地 LA 闭锁N 中性线 OFF 断开ON 闭合 OUT 输出PE 保护接地 PU 不接地保护PEN 保护接地与中性线接地RST 复位 RUN 运转UV 紫外线 CP 电力电容器CD 放电电容器 EW电焊机EF 电炉 GE 励磁机HA 电铃 HB 蜂鸣器HC 信号灯 HG 绿色信号灯HR 红色信号灯 HW 白色信号灯HY 黄色信号灯 MD 直流电机MA 交流电机 MW 线绕式电机QFC 低压断路器 QFH 高压断路器QC 负荷开关 ST 转换开关SYD 星型三角形启动SP 行程开关 SCL音响解除按钮KR 热继电器 KE 接地继电器KM 中间继电器 KV 电压继电器KA 电流继电器 KM 接触器KF 正传接触器 KR 反转接触器TM 电力变压器 TH 自耦变压器。
