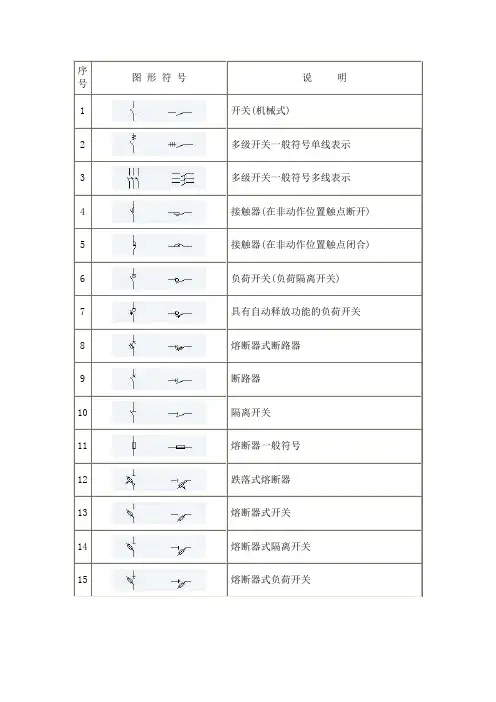

序图形符号说明号1开关(机械式)2多级开关一般符号单线表示3多级开关一般符号多线表示4接触器(在非动作位置触点断开)5接触器(在非动作位置触点闭合)6负荷开关(负荷隔离开关)7具有自动释放功能的负荷开关8熔断器式断路器9断路器10隔离开关11熔断器一般符号12跌落式熔断器13熔断器式开关14熔断器式隔离开关15熔断器式负荷开关16当操作器件被吸合时延时闭合的动合触点17当操作器件被释放时延时闭合的动合触点18当操作器件被释放时延时闭合的动断触点19当操作器件被吸合时延时闭合的动断触点20当操作器件被吸合时延时闭合和释放时延时断开的动合触点21按钮开关(不闭锁)22旋钮开关、旋转开关(闭锁)23位置开关,动合触点限制开关,动合触点24位置开关,动断触点限制开关,动断触点25热敏开关,动合触点注:θ可用动作温度代替26热敏自动开关,动断触点注:注意区别此触点和下图所示热继电器的触点27具有热元件的气体放电管荧光灯起动器28动合(常开)触点注:本符号也可用作开关一般符号29动断(常闭)触点30先断后合的转换触点31当操作器件被吸合或释放时,暂时闭合的过渡动合触点32座(内孔的)或插座的一个极33插头(凸头的)或插头的一个极34插头和插座(凸头的和内孔的)35接通的连接片36换接片37双绕组变压器38三绕组变压器39自耦变压器40电抗器扼流图41电流互感器脉冲变压器42具有两个铁芯和两个二次绕组的电流互感器43在一个铁芯上具有两个二次绕组的电流互感器44具有有载分接开关的三相三绕组变压器,有中性点引出线的星形-三角形连接45三相三绕组变压器,两个绕组为有中性点引出线的星形,中性点接地,第三绕组为开口三角形连接序号图形符号说明46三相变压器星形-三角形连接47具有有载分接开关的三相变压器星形-三角形连接48三相变压器星形-曲折形连接49操作器件一般符号50具有两个绕组的操作器件组合表示法51热继电器的驱动器件52气体继电器53自动重闭合器件54电阻器一般符号55可变电阻器可调电阻器56滑动触点电位器57预调电位器58电容器一般符号59可变电容器可调电容器60双联同调可变电容器序号图形符号说明61指示仪表(星号必须按规定予以代表)62电压表63电流表64无功电流表65最大需量指示器(由一台积算仪表操作的)66无功功率表67功率因素表68频率表69温度计、高温计(θ可由t代替)70转速表71积算仪表、电能表(星号必须按规定予以代替)72安培小时计73电能表(瓦特小时表)74无功电能表75带发送器电能表76由电能表操纵的遥测仪表(转发器)77由电能表操纵的带有打印器材的遥测仪表(转发器)78屏、盘、架一般符号注:可用文字符号或型号表示设备名称79列架一般符号80人工交换台、中断台、测量台、业务台等一般符号序号图形符号说明81总配线架82中间配线架83走线架、电缆走道84地面上明装走线槽85地面下暗装走线槽86交流母线87直流母线88装在支柱上的封闭式母线89母线伸缩接头90中性线91保护线92保护和中性共用线93具有保护和中性的三相配线94滑触线95地下线路96架空线路97管道线路98多孔(如6孔)管道线路99具有埋入地下连接点的线路100水下线路101沿建筑物明敷设通信线路102沿建筑物暗敷设通信线路103电气排流电缆104挂在钢索上的线路105用单线表示的多回线路(或电缆管束)106导线、导线组、电路线路、母线一般符号107三根导线108四根导线109事故照明线11050V及其以下电力及照明线路序图形符号说明号111控制及信号线路(电力及照明用)112原电池或蓄电池113原电池组或蓄电池组114带抽头的原电池组或蓄电池组115接地一般符号116接机壳或接底板117无噪声接地118保护接地119等电位120电缆终端头121电力电缆直通接线盒122电力电缆连接盒电力电缆分线盒123控制和指示设备124报警启动装置(点式-手动或自动)125线型探测器126火灾报警装置127热128烟129易爆气体130手动启动131电铃132扬声器133发声器134电话机135照明信号136手动报警器137感烟火灾探测器138感温火灾探测器139气体火灾探测器140火警电话机141报警发声器142有视听信号的控制和显示设备143在专用电路上的事故照明灯144自带电源的事故照明灯装置(应急灯)145警卫信号探测器146警卫信号区域报警器147警卫信号总报警器148逃生路线,逃生方向149逃生路线,最终出品150二氧化碳消防设备辅助符合152氧化剂消防设备辅助符号153卤代烷消防设备辅助符号机械控制1机械的连接气动的连接液压的连接2具有力或者运动指示方向的机械连接3延时动作注:三角为指向返回方向4自动复位注:三角为指向返回方向5定位非自动复位6脱离定位7进入定位8两器件间的机械联锁9脱扣的锁扣器件10扣住的锁扣器件11堵塞器件12向左边移动被堵塞的已堵住的堵塞器件13机械联轴器、离合器14脱开的机械联轴器15连接的机械联轴器操作件和操作方法17一般情况下手动控制18受限制的手动控制19拉拔控制20旋转控制序号国家标准图形符号说明21推动操作22接近效应操作23接触效应操作24紧急开关25手轮操作26脚踏操作27杠杆操作28可拆卸的手柄操作29钥匙操作30曲柄操作31滚轮操作32凸轮操作33过电流保护的电磁操作34电磁执行器操作35热执行器操作36电动机操作37电钟操作非电量控制及其他38液位控制39计数控制40流体控制41气流控制42温度控制(θ可用t代替)43压力控制44滑动控制45端子导线的连接46可拆卸的端子47连接点交流器方框符号48交换器一般符号转换器一般符号49直流交流器50整流器51桥式全波整流器52逆变器53整流器/逆变器电动机启动器的方框符号54电动机起动器的一般符号55步进起动器56调节-起动器57带自动释放的起动器58可逆式电动机直接在线接触器式起动器可逆式电动机满压接触器式起动器59星-三角起动器60自耦变压器式起动器61带可控整流器的调节-起动器接近和接触敏感器件62接近传感器63接触传感器64接近开关动合触点65接触敏感开关动合触点66磁铁接近时动作的接近开关,动合触点67铁接近时动作的接近开关,动断触点电力、照明和电信布置插座68单相插座69暗装单相插座70密闭(防水)单相插座71防爆单相插座72带保护触点插座带接地插孔的单相插座73带接地插孔的暗装单相插座74带接地插孔的密闭(防水)单相插座75带接地插孔的防爆单相插座76带接地插孔的三相插座77带接地插孔的暗装三相插座78带接地插孔的密闭(防水)三相插座79带接地插孔的防爆三相插座80插座箱(板)81多个插座(示出3个)82具有单极开关的插座83具有隔离变压器的插座84带熔断器的插座电力、照明和电信布置开关85开关一般符号86单极开关87暗装单极开关88密闭(防水)单极开关89防爆单极开关90双极开关91暗装双极开关92密闭(防水)双极开关93防爆双极开关94三极开关95暗装三极开关96密闭(防水)三极开关97防爆三极开关98单极拉线开关99单极限时开关100具有指示灯的开关101双极开关(单极三线)102调光器国标名称型号、规格、做法说明变电所室外箱式变电所杆上变电所屏、台、箱、柜的一般符号配电室及进线用开关柜多种电源配电箱(盘)画于墙外为明装,除注明外底边边距地1.2米画于墙内为暗装,除注明外底边边距地1.4米电力配电箱(盘)照明配电箱(盘)画于墙外为明装,除注明外底边边距地2.0米,明装电能表板底距地1.8米画于墙内为暗装,除注明外底边边距地1.4米,明装电能表板底距地1.8米电源切换箱(盘)画于墙外为明装,除注明外底边边距地1.2米画于墙内为暗装,除注明外底边边距地1.4米事故照明配电箱(盘)画于墙外为明装,除注明外底边边距地1.2米画于墙内为暗装,除注明外底边边距地1.4米组合开关箱画于墙外为明装,除注明外底边边距地1.2米画于墙内为暗装,除注明外底边边距地1.4米电铃操作盘除注明外,底边距地1.2米吹风机操作盘距地1.2米,容量见设计图纸配电盘编号圈内的数字为动力或照明的编号交流电动机除注明外,只做出线口,防水弯头距机座0.2米,均附接地螺丝按钮盒圈或点数表示按钮数,除注明外,均为明装,距地1.4米,按钮组合排列见设计图立柱式按钮箱风扇一般符号除注明外,只做出线盒及吊钩暖风机或冷风机轴流风扇风扇电阻开关除注明外,距地1.4米电铃除注明外,距地0.3米号志箱交流电钟除注明外,只做出线口(明线时,用明插座),距顶0.3米明装单相二级插座250伏-10安,距地0.3米,居民住宅及儿童活动场所应注意安全插座,如采用普通插座时,应距地1.8米(见本表注)明装单相三极插座(带接地)明装单相四级插座(带接地)380伏-15安,25安,距地0.3米暗装单相二级插座250伏-10安,距地0.3米,居民住宅及儿童活动场所应注意安全插座,如采用普通插座时,应距地1.8米(见表下注)明装单相三极插座(带接地)明装单相四级插座(带接地)380伏-15安,25安,距地0.3米,容量选用见设计图暗装单相二级防脱锁紧型插座250伏-10安,距地0.3米,居民住宅及儿童活动场所应注意安全插座,如采用普通插座时,应距地1.8米图形符号图集使用的范例和说明国标名称型号、规格、做法说明暗装单相三极防脱锁紧型插座(带接地)250伏-10安,距地0.3米,居民住宅及儿童活动场所应采用安全插座,如采用普通插座时,应距地1.8米暗装三相四极防脱锁紧型插座(带接380伏-20安,距地0.3米地)安装T型插座50伏-10安,距地0.3米(见表注)暗装调光开关调光开关,距地1.4米(见表注)金属地面出线盒防水拉线开关(单相二线)250伏-3安,瓷制拉线开关(单极二线)250伏-3安拉线双控开关(单极三线)250伏-3安吊线灯附装拉线开关250伏-3安(立轮式),开关绘制方向表示拉线开关的安装方向明装单极开关(单极二线)跷板式开关,250伏-6安(见表注)暗装单极开关(单极二线)跷板式开关,250伏-6安(见表注)明装双控开关(单极三线)跷板式开关,250伏-6安(见表注)暗装双控开关(单极三线)跷板式开关,250伏-6安(见表注)暗装按钮式定时开关250伏-6安(见表注)暗装拉线式定时开关250伏-6安暗装拉线式多控开关250伏-6安暗装按钮式多控开关250伏-6安电铃开关250伏-6安天棚灯座(裸灯头)容量和安装方式见设计图墙上灯座(裸灯头)各灯具一般符号灯具型号见本图集花灯符号下面的数字,为选用本图集中待选定型灯具的设计编号非定型特制灯具具体要求详见工程图注,下面数字为区别种类的编号荧光灯列(带状排列荧光灯)规格、容量、型号、数量按工程设计图要求,施工中一般均应用高效节能型荧光灯灯具及与其配套的高可靠、高功率因素(>0.95)的交流电子镇流器单管荧光灯双管荧光灯三管荧光灯荧光灯花灯组合防爆型光灯投光灯规格、容量详见设计图注图形符号图集使用的范例和说明国标名称型号、规格、做法说明电源引入线除注明外,架空引入时,高度与一层顶板同一般电杆除有设计图或说明外,均按本图集带照明灯具的电杆带照明灯具的电杆及投照方向拉线的一般符号带撑杆的电杆带高桩拉线的电杆交流配电线路铝芯导线时为2根铜芯导线时为导线型号的选择详见工程设计说明;除工程设计图中注明外,暗敷时,按图集2根JD5-605~607选配相应的管径及线槽交流配电线路铝芯导线时为3根铜芯导线时为3根交流配电线路铝芯导线时为4根铜芯导线时为4根交流配电线路铝芯导线时为5根铜芯导线时为5根交流配电线路铝芯导线时为6根铜芯导线时为6根支路编号电缆穿管(钢管、非金属管)保护管径规格见具体工程图注中途穿线盒或分线盒做法见伸缩缝穿线盒做法见电缆人孔除注明外,见电缆手孔管线引向符号引上,引下,由上引来,由下引来,引上并引下,由上引来再引下,由下引来再引上电缆桥架封闭式母线引向符号线槽引上,引下,由上引来,由下引来,引上并引下,由上引来再引下,由下引来再引上避雷线除注明外,见避雷针双极带熔断器开关除注明外,均为HK1型单相胶壳闸三极带熔断器开关除注明外,均为HK1型三相胶壳闸双极带熔断器开关除注明外,均为HH3或HH4型单相铁壳开关三极带熔断器开关除注明外,均为HH3或HH4型三相铁壳开关双极三相转换开关除注明外,均为两电流切换开关三相低压断路器规格、型号详见工程图注跌落式熔断器除注明外,均为RW3-10型户外跌落式熔断器除注明外,均为RW4-10型户外跌落式熔断器熔断器式隔离开关除注明外,均为HR3型熔断器式隔离开关图形符号图集使用的范例和说明国标名称型号、规格、做法说明熔断器除注明外,均为RC1A瓷插式熔断器指示式电流表、电压表除注明外,为1T1-A型交流电流表除注明外,为1T1-V型交流电压表有功电能表除注明外,均由供电部门备料安装(虚线时为表位)无功电能表除注明外,均由供电部门备料安装(虚线时为表位)安培表的换相开关伏特表的换相开关壁龛电话交接箱除注明外,暗装距地0.3米室内电话分线盒除注明外,只做出线口,暗装距地0.3米扬声器除注明外,距顶板0.5米广播分线箱(盘)除注明外,暗装距地0.3米电话线路末端线路,简化标注时,只注明电话对数RVB(2×0.2)暗装时穿管1对1(2×0.2)SC15、PC15、TC20、FEC15、(KRG)202对2(2×0.2)3对3(2×0.2)4对4(2×0.2)5对5(2×0.2)广播线路除注明外,同电话线路注法,导线穿管见JD50-608电视线路除注明外,电缆采用SYY-75-5-1型,穿(KRG)15、FEC15、TC15,明、暗敷设有设计定设计照度表示100勒克司安装或敷设高度(米)自室内该处地面算起安装或敷设高度(米)自室外该处地面算起消防专用按钮SFAN-1型实验室用暗装塑料插销组板安装高度:除注明者外,距地1.2米;装于依墙实验台处,距台面上0.3米实验室用暗装插销组板安装高度:除注明者外,距地1.2米;装于依墙实验台处,距台面上0.3米实验室插销组板、箱编号圈内数字:A为分盘号;B为设计选定插销组板或箱的排列方案实验室明装接地端子板右下角数字表示安装接地端子的节数,由设计选定.安装高度:除注明外,距地3米实验室暗装接地端子箱接地接线柱板采用633型100安接线柱组合在工程平面图中标注的各种符号与代表名称在用电设备或电动机出线口处标写格式在电力或照明设备一般的标注方法在配电线路上的标写格式a-----设备编号;b-----额定功率(千瓦);c-----路线首端熔断片或自动开关释放的电流(安);d-----标高(米);a-----设备编号;b-----设备型号;c-----设备功率(千瓦);d-----导线型号;e-----导线根数;f-----导线截面(毫米2);g-----导线敷设方式及部位末端支路只注编号时为:a-----回路编号;b-----导线型号;c-----导线根数;d-----导线截面;e-----敷设方式及穿管管径;f-----敷设部位;交流电对照明灯具的表达格式m-----交流系统电源第三相;f-----交流系统设备端第一相;U-----交流系统设备端第二相;例:交流三相带中性线表示如下:3N~50赫,380伏a-----灯具数;b-----型号或编号;c-----每盏灯的灯泡数或灯管数;d-----灯泡容量(瓦);L-----光源种类;N-----中性线e-----安装高度(米);f-----安装方式注:1.安装高度:壁灯时,指灯具中心与地距离;吊灯时,为灯具底部与地距离。

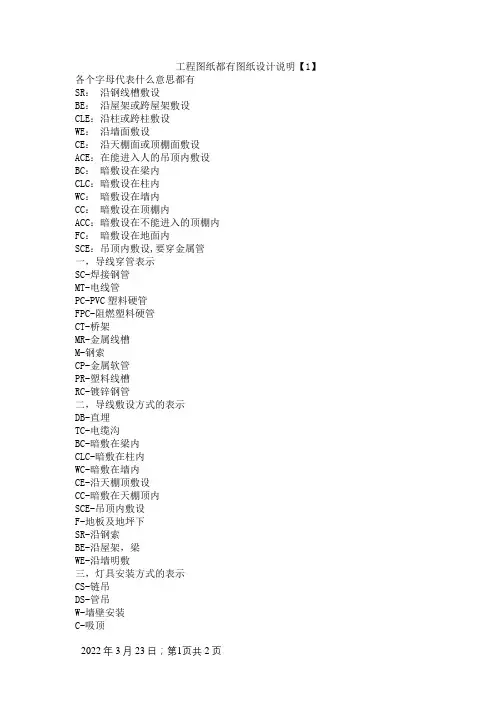

工程图纸都有图纸设计说明【1】各个字母代表什么意思都有SR:沿钢线槽敷设BE:沿屋架或跨屋架敷设CLE:沿柱或跨柱敷设WE:沿墙面敷设CE:沿天棚面或顶棚面敷设ACE:在能进入人的吊顶内敷设BC:暗敷设在梁内CLC:暗敷设在柱内WC:暗敷设在墙内CC:暗敷设在顶棚内ACC:暗敷设在不能进入的顶棚内FC:暗敷设在地面内SCE:吊顶内敷设,要穿金属管一,导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二,导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架,梁WE-沿墙明敷三,灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽:SR沿屋架或跨屋架:BE沿柱或跨柱:CLE穿焊接钢管敷设:SC穿电线管敷设:MT穿硬塑料管敷设:PC穿阻燃半硬聚氯乙烯管敷设:FPC电缆桥架敷设:CT金属线槽敷设:MR塑料线槽敷设:PR用钢索敷设:M穿聚氯乙烯塑料波纹电线管敷设:KPC 穿金属软管敷设:CP直接埋设:DB电缆沟敷设:TC导线敷设部位的标注沿或跨梁(屋架)敷设:AB暗敷在梁内:BC沿或跨柱敷设:AC暗敷设在柱内:CLC沿墙面敷设:WS暗敷设在墙内:WC沿天棚或顶板面敷设:CE暗敷设在屋面或顶板内:CC吊顶内敷设:SCE地板或地面下敷设:FC。
电气原理图符号大全, 电气原理图符号释义1. 电气原理图的定义和作用电气原理图是一种用来表示电路元件和其连接关系的图形化符号系统。
它使用简洁的线条和符号,将复杂的电路结构和元件功能以一种直观、易理解的方式表达出来。
电气原理图在电路设计、电路分析和电路故障排除等方面发挥着重要作用。
2. 常见电气原理图符号和释义2.1 电源符号•电池图标:代表直流电源或电池。
2.2 基本元件符号•电阻符号:表示电阻元件,用于限制电流。
•电容符号:表示电容元件,用于储存和释放电荷。
•电感符号:表示电感元件,用于储存和释放磁能。
2.3 连接符号•直线:表示两点之间的连接。
•箭头:表示一个信号的流向。
2.4 开关符号•开关符号:用于控制电路的开关状态。
2.5 传感器符号•光敏电阻符号:表示光敏电阻传感器,用于感测光线强度。
•温度传感器符号:表示温度传感器,用于感测环境温度。
•压力传感器符号:表示压力传感器,用于感测环境压力。
2.6 运算符号•比较符号:用于比较两个信号的大小关系。
2.7 功率元件符号•电源符号:表示电源。
•发电机符号:表示发电机,用于产生电能。
•电动机符号:表示电动机,用于转化电能为机械能。
2.8 信号处理符号•滤波器符号:用于滤除信号中的噪声。
•放大器符号:表示信号放大器,用于放大弱信号。
2.9 控制符号•继电器符号:表示继电器,用于电路的开关控制。
•编码器符号:表示编码器,用于将一种形式的信息转化为另一种形式。
•电路开关符号:表示电路开关,用于电路的开关控制。
3. 如何绘制电气原理图绘制电气原理图需要遵循一定的规范,以确保图示的准确性和易读性。
以下是一些绘制电气原理图的基本步骤:1.确定电路的结构和组成元件。
2.选择合适的符号来表示每个元件。
3.使用直线和箭头来表示元件之间的连接和信号流向。
4.根据电路实际情况,添加合适的注释和标记。
5.检查电路图的准确性和易读性,确保符号和连接线的连贯性。
4. 电气原理图的应用场景电气原理图广泛应用于电路设计、电路分析和电路故障排除等领域。

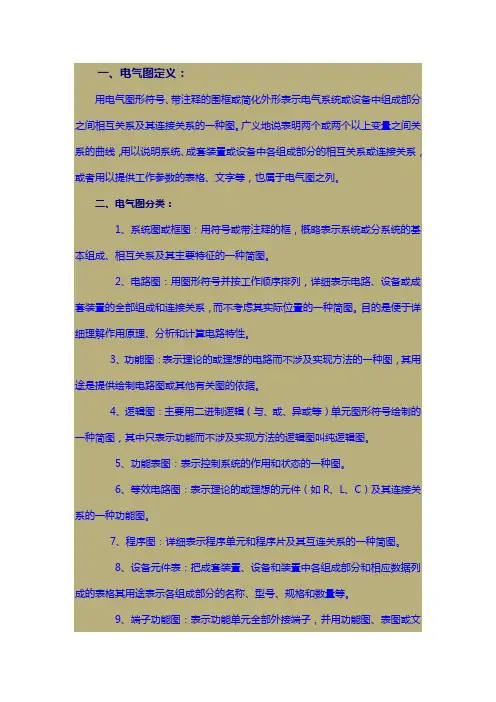

一、电气图定义:用电气图形符号、带注释的围框或简化外形表示电气系统或设备中组成部分之间相互关系及其连接关系的一种图。
广义地说表明两个或两个以上变量之间关系的曲线,用以说明系统、成套装臵或设备中各组成部分的相互关系或连接关系,或者用以提供工作参数的表格、文字等,也属于电气图之列。
二、电气图分类:1、系统图或框图:用符号或带注释的框,概略表示系统或分系统的基本组成、相互关系及其主要特征的一种简图。
2、电路图:用图形符号并按工作顺序排列,详细表示电路、设备或成套装臵的全部组成和连接关系,而不考虑其实际位臵的一种简图。
目的是便于详细理解作用原理、分析和计算电路特性。
3、功能图:表示理论的或理想的电路而不涉及实现方法的一种图,其用途是提供绘制电路图或其他有关图的依据。
4、逻辑图:主要用二进制逻辑(与、或、异或等)单元图形符号绘制的一种简图,其中只表示功能而不涉及实现方法的逻辑图叫纯逻辑图。
5、功能表图:表示控制系统的作用和状态的一种图。
6、等效电路图:表示理论的或理想的元件(如R、L、C)及其连接关系的一种功能图。
7、程序图:详细表示程序单元和程序片及其互连关系的一种简图。
8、设备元件表:把成套装臵、设备和装臵中各组成部分和相应数据列成的表格其用途表示各组成部分的名称、型号、规格和数量等。
9、端子功能图:表示功能单元全部外接端子,并用功能图、表图或文字表示其内部功能的一种简图。
10、接线图或接线表:表示成套装臵、设备或装臵的连接关系,用以进行接线和检查的一种简图或表格。
⑴单元接线图或单元接线表:表示成套装臵或设备中一个结构单元内的连接关系的一种接线图或接线表。
(结构单元指在各种情况下可独立运行的组件或某种组合体)⑵互连接线图或互连接线表:表示成套装臵或设备的不同单元之间连接关系的一种接图或接线表。
(线缆接线图或接线表)⑶端子接线图或端子接线表:表示成套装臵或设备的端子,以及接在端子上的外部接线(必要时包括内部接线)的一种接线图或接线表。

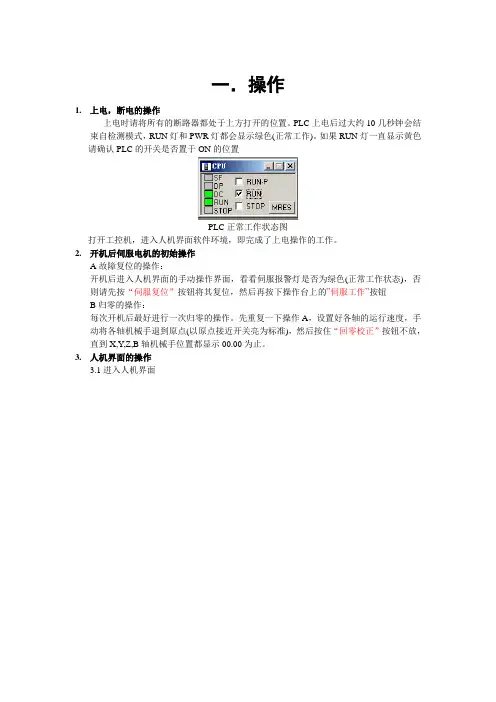

一.操作1.上电,断电的操作上电时请将所有的断路器都处于上方打开的位置。
PLC上电后过大约10几秒钟会结束自检测模式,RUN灯和PWR灯都会显示绿色(正常工作)。
如果RUN灯一直显示黄色请确认PLC的开关是否置于ON的位置PLC正常工作状态图打开工控机,进入人机界面软件环境,即完成了上电操作的工作。
2.开机后伺服电机的初始操作A故障复位的操作:开机后进入人机界面的手动操作界面,看看伺服报警灯是否为绿色(正常工作状态),否则请先按“伺服复位”按钮将其复位,然后再按下操作台上的”伺服工作”按钮B归零的操作:每次开机后最好进行一次归零的操作。
先重复一下操作A,设置好各轴的运行速度,手动将各轴机械手退到原点(以原点接近开关亮为标准),然后按住“回零校正”按钮不放,直到X,Y,Z,B轴机械手位置都显示00.00为止。
3.人机界面的操作3.1进入人机界面3.2系统的登录点击“进入系统”按钮,即弹出如图所示的对话框。
请输入用户名称和密码,只有用“系统管理员”身份登录才能进行操作用户的增加删除和密码管理的工作。
3.2手动操作台的操作方法操作人员登录后,点击“手动操作”按钮进入手动操作界面,同时将操作台上的“手动/自动”切换开关打到“手动”的位置即可进行手动的操作。
按下操作台上的“风机启停”按钮可以对风机进行启动停止的操作。
按下“振动筛启停”按钮可以控制振动筛的运行和停止。
按下“脉冲启停”按钮可以控制脉冲控制仪的启动和停止。
“手动喷丸”按钮是手动喷丸时候的操作按钮,当在手动操作界面中设置完喷丸时间后,按下该按钮就可以启动手动喷丸,再按一下就可以手动关闭喷丸动作.第一次上电开机时需要手动将各轴回参考点,操作方法为:将X,Y,Z,B都手动运行到后极限位置,按住“回参考点”按钮不放,直到所有的轴都显示00.00时,表示回零成功. 4.手动操作手动操作界面中间两个指针式表分别指示当前的气压和EI阀反馈流量,其对应的气压和流量的设置在压力表和流量表下面的设置框中,填入对应的数字就可以进行相应的气压和流量的设置.”手动操作界面左侧显示的是当前各轴所处的位置,试校过程中需要根据手动页面读到的参数填入相应的自动加工参数.右侧显示的是司服控制器和对应的故障复位按钮.如果司服有故障请参考本操作说明二. “开机后伺服电机的初始操作”.手动喷丸时间可以设置在多长时间内进行手动喷丸工作,当设定的时间达到时,自动停止喷丸的工作.手动操作界面的下方是各轴速度的设置,试校的时候调整参数时经常需要用到.5.自动操作程序编制:程序编制界面可以”选择配方”从已有的资料库中调入相关的加工工艺,或者在界面的各栏目中输入相关的工艺参数,并在程序名称中添入对应的名称,选择”保存配方”,即将相关的工艺保存到配方资料库中.如果需要删除某个已经存在的工艺程序,先将该程序通过”选择配方”从已有的资料库中调入,然后选择”删除程序”即可将该程序删除.“程序编制3”是喷内圆参数设置界面,喷内圆参数设置完毕,如果需要自动运行界面上还需要选中左下角的喷内圆单选框.并且确保”手动/自动”选择按钮在自动位置.“程序编制2”是喷外端面参数设置界面, 喷外端面参数设置完毕, 如果需要自动运行界面上还需要选中左下角的喷外端面单选框.并且确保”手动/自动”选择按钮在自动位置.“程序编制1”是喷外圆和R角参数设置界面, 喷外圆数设置完毕, 如果需要自动运行界面上还需要选中左下角的喷外圆和R角单选框.并且确保”手动/自动”选择按钮在自动位置.(喷内圆参数设置界面)(喷外端面参数设置)(喷外圆和R角)6.状态监控界面状态监控界面是对当前设备的工作状态进行实时监控的操作界面,它反应了双层罐的所有料位仪和气动阀门的工作状态.包括门的开关状态和系统故障状态..7.易损件信息(设备维护用)易损件界面是提供设备维护所需要的易损件的信息,当易损件的使用时间到的时候会弹出易损件的相关报警信息,在右侧的单选框中选择对应的报警件,点击相应的”复位”按钮可以消除易损件报警信息. 易损件会重新开始累计工作时间.8故障信息:故障信息界面是显示设备从开机开始的所有发生的故障信息状况的界面.如果遇到故障停机或者报警的状况,请先打开故障信息界面进行查看,确认相应的故障类型,再进行排除.9.历史信息加工历史信息页显示当天每间隔5分钟加工的信息存入到指定的文件记录的路径当中.记录的参数有流量,压力,次数,直线速度,旋转速度等参数,记录不可以修改.10.饱和曲线的生成分别输入三组喷丸时间和喷丸强度参数,按”确定”,点击“生成饱和曲线”,即可在右边的框中生成相应的饱和曲线。
1、BV-3*2.5*SC20-WC-FC BV是塑料铜芯线,3*2.5是三根截面积为2.5 ;SC20穿公称直径为20mm的焊接钢管;WC为墙内暗敷设;FC为暗敷没在地面或地板内;CC暗敷设在屋面或顶板内2、YJV-5*10-SC40- WC/CC 所表示的意思是电缆的型号规格是YJV)交联聚乙烯绝缘铜芯电力电缆5*10mm2(5芯10mm2的),穿在DN40的钢管内敷设,WC/CC敷设方式,WC/CC是指穿墙或穿板敷设3、WDZN-BV-4*2.5-SC25-WCSCE 在不能进人的吊顶内暗敷一、R-连接用软电缆(电线),软结构。
V-绝缘聚氯乙烯。
V-聚氯乙烯绝缘V-聚氯乙烯护套B-平型(扁形)。
S-双绞型。
A-镀锡或镀银。
F-耐高温P-编织屏蔽P2-铜带屏蔽P22-钢带铠装Y—预制型、ZR—阻燃型NH—耐火型WDZ—无卤低烟阻燃型WDN—无卤低烟耐火型二:通用各种字母代表的含义:A:(聚)胺(脂),安(装),铝塑料护套(Alpeth) B:扁,半,编(织),泵,布,(聚)苯(乙烯),三、电缆常识:电缆通常分为电力电缆和控制电缆两种。
1、电缆通用符号表示的含义:〔1〕ZR-阻燃,NH-耐火,ZA(IA)-本安〔2〕用途,K-控制电缆,P-信号电缆,DJ-计算机电缆〔3〕绝缘层。
V-聚氯乙烯,Y-聚乙烯,YJ-交联聚乙烯,〔4〕导体。
T-铜芯缺省表示,L-铝芯。
〔5〕内护层(护套),V-聚氯乙烯,Y-聚乙烯,Q-铅包,L-铝包,H-橡胶,HF-非燃性橡胶,LW-皱纹铝套,F-氯丁胶,N-丁晴橡皮护套。
YJV 交联聚乙烯绝缘,聚氯乙烯护套电力电缆四、电线知识:1、电线通用符号含义:〔1〕代号。
B-电线(有时不表示) 〔2〕导体。
T-铜芯(缺省表示),L-铝芯,R-软铜〔3〕绝缘。
V-聚氯乙烯,X-橡皮,F-氯丁橡皮〔4〕护套。
V-聚氯乙烯〔5〕其他。
R-软电线,P-屏蔽,B-平行BV-4*2.5 表示4根2.5的线25的钢管WC 沿墙体暗敷4、C65N-25/3P;NSX100NA ;C65N-C16/1P;C65N-C16/2P+VE 30mA ;LH-DY380-11;A,N,PE ;B,N,PE ;C,N,PE;1、C65N是施耐德小型断路器,后面的25/16是额定电流,1P、2P、3P表示这是单相单控、单相双控还是三相开关,+VE表示带漏电,脱口电流为30mA;2、NSX100NA 是施耐德塑壳断路器,100A工作电流;3、LH-DY380-11应当是LH-DY380-II,是三相电源稳波泄流装置,也就是常说的浪涌保护器;4、A,N,PE,分别表示A相、零线、接地线;另外两个同样意思5、ZRBV-0.75-1×35mm2 ZR是阻燃(一般耐温105度)导线,BV是硬线(6平方以下是单芯,以上是7芯),0.75为电压等级,0.75KV,35是导线截面积6、ZR-YJV-4*35+1*16-CT-SC50-WC-CC ZR:阻燃,YJV:交联聚乙烯铜芯线4*35+1*2.5:4根截面积为35平方毫米和一根2.5平方毫米的芯 SC50电气设计施工图中常用线路敷设方式:SR:沿钢线槽敷设BE:沿屋架或跨屋架敷设CLE:沿柱或跨柱敷设WE:沿墙面敷设CE:沿天棚面或顶棚面敷设ACE:在能进入人的吊顶内敷设BC:暗敷设在梁内CLC:暗敷设在柱内WC:暗敷设在墙内CC:暗敷设在顶棚内ACC:暗敷设在不能进入的顶棚内FC:暗敷设在地面内SCE:吊顶内敷设,要穿金属管一,导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二,导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架,梁WE-沿墙明敷三,灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽:SR沿屋架或跨屋架:BE沿柱或跨柱:CLE穿焊接钢管敷设:SC穿电线管敷设:MT穿硬塑料管敷设:PC穿阻燃半硬聚氯乙烯管敷设:FPC电缆桥架敷设:CT金属线槽敷设:MR塑料线槽敷设:PR用钢索敷设:M穿聚氯乙烯塑料波纹电线管敷设:KPC穿金属软管敷设:CP直接埋设:DB电缆沟敷设:TC导线敷设部位的标注沿或跨梁(屋架)敷设:AB暗敷在梁内:BC沿或跨柱敷设:AC暗敷设在柱内:CLC沿墙面敷设:WS暗敷设在墙内:WC沿天棚或顶板面敷设:CE暗敷设在屋面或顶板内:CC吊顶内敷设:SCE地板或地面下敷设:FCHSM8-63C/3PDTQ30-32/2P 这两个应该是两种塑壳断路器的型号,HSM8-63C/3P 适用于照明回路中,为3极开关,额定电流为63A(3联开关)DTQ30-32/2P 也是塑壳断路器的一种,额定电流32A,2极开关。
电气原理图、框图识图基础知识一.电气框图:1.电气框图的介绍:电气方框图是一种用方框和连线来表示电路工作原理和构成概况的电路图。
在这种图纸中,除了方框和连线,几乎就没有别的符号了。
只是简单地将电路按照功能划分为几个部分,将每一个部分描绘成一个方框,在方框中加上简单的文字说明,在方框间用连线(有时用带箭头的连线)说明各个方框之间的关系。
所以方框图只能用来体现电路的大致工作原理,下图所示是一个两级音频信号放大系统的方框图。
从图中可以看出,这一系统电路主要由信号源电路、第一级放大器、第二级放大器和负载电路构成。
从这一方框图也可以知道,这是一个两级放大器电路。
2.电气框图的种类:电气方框图主要有三种:整机电路方框图、系统电路方框图和集成电路内电路方框图。
2.1 整机电路方框图整机电路方框图是表达整机电路图的方框图,也是众多方框图中最为复杂的方框图,关于整机电路方框图,主要说明下列几点。
(1)从整机电路方框图中可以了解到整机电路的组成和各部分单元电路之间的相互关系。
(2)在整机电路方框图中,通常在各个单元电路之间用带有箭头的连线进行连接,通过图中的这些箭头方向,还可以了解到信号在整机各单元电路之间的传输途径等。
(3)有些机器的整机电路方框图比较复杂,有的用一张方框图表示整机电路结构情况,有的则将整机电路方框图分成几张。
(4)并不是所有的整机电路在图册资料中都给出整机电路的方框图,但是同类型的整机电路其整机电路方框图基本上是相似的,所以利用这一点,可以借助于其他整机电路方框图了解同类型整机电路组成等情况。
(5)整机电路方框图不仅是分析整机电路工作原理的有用资料,更是故障检修中逻辑推理、建立正确检修思路的依据。
2.2 系统电路方框图一个整机电路通常由许多系统电路构成,系统电路方框图就是用方框图形式来表示系统电路的组成等情况,它是整机电路方框图下一级的方框图,往往系统方框图比整机电路方框图更加详细。
图2所示是组合音响中的收音电路系统方框图。

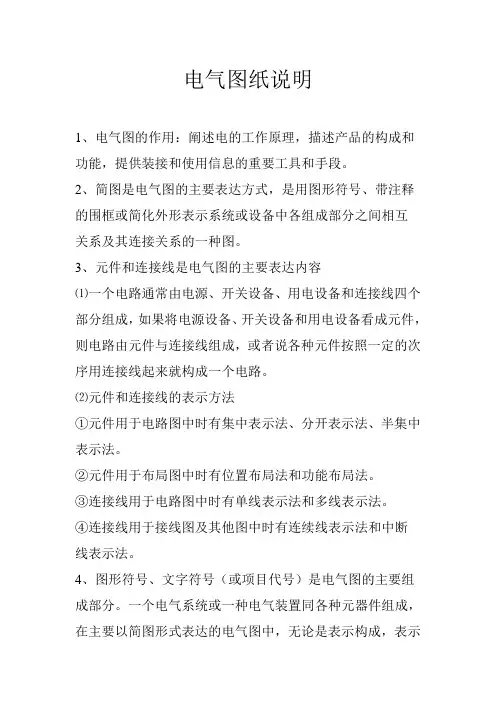

电气图纸说明1、电气图的作用:阐述电的工作原理,描述产品的构成和功能,提供装接和使用信息的重要工具和手段。
2、简图是电气图的主要表达方式,是用图形符号、带注释的围框或简化外形表示系统或设备中各组成部分之间相互关系及其连接关系的一种图。
3、元件和连接线是电气图的主要表达内容⑴一个电路通常由电源、开关设备、用电设备和连接线四个部分组成,如果将电源设备、开关设备和用电设备看成元件,则电路由元件与连接线组成,或者说各种元件按照一定的次序用连接线起来就构成一个电路。
⑵元件和连接线的表示方法①元件用于电路图中时有集中表示法、分开表示法、半集中表示法。
②元件用于布局图中时有位置布局法和功能布局法。
③连接线用于电路图中时有单线表示法和多线表示法。
④连接线用于接线图及其他图中时有连续线表示法和中断线表示法。
4、图形符号、文字符号(或项目代号)是电气图的主要组成部分。
一个电气系统或一种电气装置同各种元器件组成,在主要以简图形式表达的电气图中,无论是表示构成,表示功能,还是表示电气接线等等,通常用简单的图形符号表示。
5、对能量流、信息流、逻辑流、功能流的不同描述构成了电气图的多样性。
一个电气系统中,各种电气设备和装置之间,从不同角度、不同侧面存在着不同的关系。
⑴能量流——电能的流向和传递。
⑵信息流——信号的流向和传递。
⑶逻辑流——相互间的逻辑关系。
⑷功能流——相互间的功能关系。
四、电气图用图形符号:1、图形符号的含义:用于图样或其他文件以表示一个设备或概念的图形、标记或字符。
或图形符号是通过书写、绘制、印刷或其他方法产生的可视图形,是一种以简明易懂的方式来传递一种信息,表示一个实物或概念,并可提供有关条件、相关性及动作信息的工业语言。
2、图形符号由一般符号、符号要素、限定符号等组成。
⑴、一般符号:表示一类产品或此类产品牲的一种通常很简单的符号。
⑵、符号要素:它具有确定意义的简单图形,必须同其他图形组合以构成一个设备或概念的完整符号。
电气图纸符号说明蚄符号表示1)AL-1在电气图中就指【照明配电箱】,编号1。
其中,A--表示“组件及部件”;AL--双字母表示,后面的L表示用途功能,LightingDistributionBoard;2)AP--表示电力配电箱,PowerDistributionBoard;3)ALE--应急照明配电箱,EmergencyLightingDistributionBoard。
4)后缀编号,同类设备数量少时直接加数字,数量多时,一般按楼层划分,如:AL1-1,AL1-2......表示安装在一层的第一个、第二个......例如:AL-1-4表示一层的第四个照明配电箱。
如果箱内有电表,会画出电表的符号并标上KWH-***-(*)**,KWH是千瓦时,在图中表示电表,后面的字母表示电表型号(如D是单相,S是三相,括号内的数字表示电表的最小电流值,后面大的数字表示最大电流值。
5)AK--电气配电柜6)WL--回路编号??WP1--配电箱内第一个插回路??衿电器及安装方式1)PC-PVC指塑料硬管2)SC--焊接钢管3)RC--热镀锌钢管4)ZR--阻燃5)KBG--一种薄壁钢管6)CT--桥架??7)DW--智能空气断路器8)ACC--吊顶内敷设9)WC--暗敷设在墙内10)FC--暗敷设在地面内11)CC--暗敷在屋面或顶板内膆线缆及安装标注1)电气图中YJV-3×2.5-SC20-FC是指:YJV表示铜芯交联聚乙烯绝缘聚乙烯护套电力电缆;3×2.5表示3根2.5平方毫米电线;SC20表示直径为20mm焊接钢管保护;FC表示地板或地面下敷设。
2)电气施工图纸:WL:YJV-0.66/1KV(5*16)RC40-FC各表示:WL--表示回路编号YJV--聚乙烯绝缘聚氯乙烯护套电缆0.66/1KV耐压等级为0.66/1KV5芯16mm2铜芯电缆RC40--表示电缆保护管为直径为40热镀锌钢管;FC--敷设方式为地埋暗敷设。
1) AL-1在电气图中就指【照明配电箱】,编号1。
其中,A--表示“组件及部件”;AL--双字母表示,后面的L表示用途功能,Lighting DistributenBoard ;2) AP--表示电力配电箱,Power Distribution Board ;3) ALE--应急照明配电箱,Emergency Lighting Distribution Board 。
4) 后缀编号,同类设备数量少时直接加数字,数量多时,一般按楼层划分,如:AL1-1,AL1-2……表示安装在一层的第一个、第二个……例如:AL-1-4表示一层的第四个照明配电箱。
如果箱内有电表,会画出电表的符号并标上KWH-***-( *)**,KWF是千瓦时,在图中表示电表,后面的字母表示电表型号(如D是单相,S是三相,括号内的数字表示电表的最小电流值,后面大的数字表示最大电流值。
5) AK--电气配电柜6) WL--回路编号WP1--配电箱内第一个插回路1) PC-PV C旨塑料硬管2) SC--焊接钢管3) RC--热镀锌钢管4) ZR--阻燃5) KBG--—种薄壁钢管6) CT--桥架7) DW-智能空气断路器8) ACC--吊顶内敷设9) WC-暗敷设在墙内10) FC--暗敷设在地面内11) CC--暗敷在屋面或顶板内1) 电气图中YJV-3X 2.5-SC20-FC是指:YJV表示铜芯交联聚乙烯绝缘聚乙烯护套电力电缆;3X 2.5表示3根2.5 平方毫米电线;SC20表示直径为20mm旱接钢管保护;FC表示地板或地面下敷设。
2) 电气施工图纸:WL:YJV-0.66/1KV(5*16)RC40-FC 各表示:WL--表示回路编号YJV--聚乙烯绝缘聚氯乙烯护套电缆0.66/1KV 耐压等级为0.66/1KV5芯16mm铜芯电缆RC40--表示电缆保护管为直径为40热镀锌钢管;FC--敷设方式为地埋暗敷设。
3) 电气施工图里W—YJV-3*4mm05PC40 0.55KW各表示:W7--—般W为沿墙面敷设YJV--交联聚乙烯绝缘的导线或电缆3*4mm --3 芯4MM勺线PC40 --采用40的塑料硬管0.55KW--电缆的承受功率4)建筑电气安装图纸上的WP1-YJV-1KV4X 35+ 1X 25桥架的(WP1-YJV各表示:WP1--这个配电箱内第一个插回路YJV--交联聚乙烯绝缘聚氯乙烯护套铜芯1 KV--准确的因该是0.6/1kv 0.6 为相电压,1 为线电压4*35+1*25 4 根35平方毫米(瓦形)+1 根25 平方毫米(圆形)5)建筑电气图解释一下C65N-16A 2P VE-30mA YJV 3X4mm SC25 HDPE5每个字母符号数字分别指:C65N-16A 2P是指使用C65小规格的断路器,最大分断电流为6000A,额定电流为16A, 2P指双极。
SC:钢管PC:PVC聚乙烯阻燃性塑料管CT:桥架WC:沿墙暗敷设WS:沿墙明敷设CC:沿顶板暗敷设F:暗敷在地板内CE:沿顶板明敷YJV:电缆SYV:电视线PE:接地(黄绿相兼)PEN:接零(蓝色)3项线(火线):A项(黄) B项(绿) C项(红) KV:(电压)千伏BV:散线MEB:总等电位LEB:局部等电位线路敷设方式代号PVC——用阻燃塑料管敷设DGL—-用电工钢管敷设VXG——用塑制线槽敷设GXG--用金属线槽敷设KRG—-用可挠型塑制管敷设⑦线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM—-沿柱敷设QM——沿墙敷设PL——沿天棚敷设③线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内④照明灯具安装方式代号D——吸顶式L—-链吊式G———管吊式B—-壁装式R——-嵌入式BR—-—墙壁内安装(4)设备标注方法'⑦配电线路的标注方法a——b(c×d)e-—f其中:a——回路编号b--导线型号c——导线根数d——导线截面e-—敷设方式及穿管管径f--敷设部位表示2根导线表示3根导线表示n根导线⑦照明灯具标注方法一般标注方法:灯具吸顶安装标注方法:其中:a--灯数b--型号或编号c—-每盏照明灯具的灯泡个数d--灯泡容量,We——灯泡安装高度,mf-—安装方式L--光源种类,白炽灯或荧光灯水电安装符号pc:硬质塑料管ct:电缆桥架cp:金属软管SR:钢线槽RC:水煤气管导线敷设部位:CT:电缆桥架敷设SR:沿钢索敷设CLE:沿柱或跨柱敷设WE:沿墙面敷设CC:沿现浇板内暗敷设CE:沿天棚面或顶棚面敷设AC:吊顶内敷设ACE:在能进入的吊顶在敷设BC:暗敷设在梁内CLC:暗敷设在柱子内wc:暗敷设在墙内WE:沿墙明敷设FC:预埋在地面内cc:暗敷设在顶板内SR: 沿钢线槽敷设BE:沿屋架或跨屋架敷设CLE:沿柱或跨柱敷设WE:沿墙面敷设CE:沿天棚面或顶棚面敷设ACE:在能进入人的吊顶内敷设BC:暗敷设在梁内CLC:暗敷设在柱内WC: 暗敷设在墙内CC: 暗敷设在顶棚内ACC:暗敷设在不能进入的顶棚内FC:暗敷设在地面内SCE:吊顶内敷设,要穿金属管一,导线穿管表示MT-电线管PC—PVC塑料硬管FPC—阻燃塑料硬管CT—桥架MR-金属线槽M-钢索CP—金属软管PR—塑料线槽RC-镀锌钢管二,导线敷设方式的表示DB—直埋TC—电缆沟BC—暗敷在梁内CLC—暗敷在柱内WC-暗敷在墙内CE—沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR—沿钢索BE—沿屋架,梁WE—沿墙明敷三,灯具安装方式的表示CS—链吊DS—管吊W-墙壁安装C-吸顶R-嵌入S—支架CL-柱上穿焊接钢管敷设:SC穿电线管敷设:MT穿硬塑料管敷设:PC穿阻燃半硬聚氯乙烯管敷设:FPC电缆桥架敷设:CT金属线槽敷设:MR塑料线槽敷设:PR用钢索敷设:M穿聚氯乙烯塑料波纹电线管敷设:KPC 穿金属软管敷设:CP直接埋设:DB电缆沟敷设:TC导线敷设部位的标注沿或跨梁(屋架)敷设:AB暗敷在梁内:BC沿或跨柱敷设:AC暗敷设在柱内:CLC沿墙面敷设:WS暗敷设在墙内:WC沿天棚或顶板面敷设:CE暗敷设在屋面或顶板内:CC吊顶内敷设:SCE地板或地面下敷设:FC赞同线管的代号及敷设方式一、线管的代号SC:焊接钢管TC:电线管PC:硬质塑料管CT:电缆桥架CP:金属软管SR:钢线槽RC:水煤气管二、导线敷设部位:SR:沿钢索敷设CLE:沿柱或跨柱敷设WE:沿墙面敷设CE:沿天棚面或顶棚面敷设ACE:在能进入的吊顶在敷设BC:暗敷设在梁内CLC:暗敷设在柱子内WC:暗敷设在墙内FC:预埋在地面内CC:暗敷设在顶板内根据中国建筑标准设计研究所出版的《建筑电气工程设计常用图形和文字符号》00DX001 73页规定:线路敷设方式标注:穿焊接钢管敷设:SC穿电线管敷设:MT穿硬塑料管敷设:PC穿阻燃半硬聚氯乙烯管敷设:FPC电缆桥架敷设:CT金属线槽敷设:MR塑料线槽敷设:PR用钢索敷设:M穿聚氯乙烯塑料波纹电线管敷设:KPC穿金属软管敷设:CP直接埋设:DB电缆沟敷设:TC混凝土排管敷设:CE导线敷设部位的标注沿或跨梁(屋架)敷设:AB暗敷在梁内:BC沿或跨柱敷设:AC暗敷设在柱内:CLC沿墙面敷设:WS暗敷设在墙内:WC沿天棚或顶板面敷设:CE暗敷设在屋面或顶板内:CC吊顶内敷设:SCE地板或地面下敷设:F另外,JDG—-紧定式电线管,KBG-—扣压式电线管一,导线穿管表示MT—电线管PC—PVC塑料硬管FPC—阻燃塑料硬管CT-桥架MR—金属线槽M—钢索CP—金属软管PR-塑料线槽RC—镀锌钢管二,导线敷设方式的表示DB—直埋TC-电缆沟BC—暗敷在梁内CLC—暗敷在柱内WC-暗敷在墙内CE—沿天棚顶敷设CC—暗敷在天棚顶内SCE—吊顶内敷设F-地板及地坪下SR—沿钢索BE—沿屋架,梁WE—沿墙明敷三,灯具安装方式的表示CS—链吊DS—管吊W-墙壁安装C-吸顶R-嵌入S—支架CL—柱上穿焊接钢管敷设:SC穿电线管敷设:MT穿硬塑料管敷设:PC穿阻燃半硬聚氯乙烯管敷设:FPC电缆桥架敷设:CT金属线槽敷设:MR塑料线槽敷设:PR用钢索敷设:M穿聚氯乙烯塑料波纹电线管敷设:KPC穿金属软管敷设:CP直接埋设:DB电缆沟敷设:TC导线敷设部位的标注沿或跨梁(屋架)敷设:AB暗敷在梁内:BC沿或跨柱敷设:AC暗敷设在柱内:CLC沿墙面敷设:WS暗敷设在墙内:WC沿天棚或顶板面敷设:CE暗敷设在屋面或顶板内:CC吊顶内敷设:SCE地板或地面下敷设:FC电缆电线穿管,先计算要穿的导线总截面积(电线、电缆的外径的平方x0。
序图形符号说明号1开关(机械式)2多级开关一般符号单线表示3多级开关一般符号多线表示4接触器(在非动作位置触点断开)5接触器(在非动作位置触点闭合)6负荷开关(负荷隔离开关)7具有自动释放功能的负荷开关8熔断器式断路器9断路器10隔离开关11熔断器一般符号12跌落式熔断器13熔断器式开关14熔断器式隔离开关15熔断器式负荷开关16当操作器件被吸合时延时闭合的动合触点17当操作器件被释放时延时闭合的动合触点18当操作器件被释放时延时闭合的动断触点19当操作器件被吸合时延时闭合的动断触点20当操作器件被吸合时延时闭合和释放时延时断开的动合触点21按钮开关(不闭锁)22旋钮开关、旋转开关(闭锁)23位置开关,动合触点限制开关,动合触点24位置开关,动断触点限制开关,动断触点25热敏开关,动合触点注:θ可用动作温度代替26热敏自动开关,动断触点注:注意区别此触点和下图所示热继电器的触点27具有热元件的气体放电管荧光灯起动器28动合(常开)触点注:本符号也可用作开关一般符号29动断(常闭)触点30先断后合的转换触点31当操作器件被吸合或释放时,暂时闭合的过渡动合触点32座(内孔的)或插座的一个极33插头(凸头的)或插头的一个极34插头和插座(凸头的和内孔的)35接通的连接片36换接片37双绕组变压器38三绕组变压器39自耦变压器40电抗器扼流图41电流互感器脉冲变压器42具有两个铁芯和两个二次绕组的电流互感器43在一个铁芯上具有两个二次绕组的电流互感器44具有有载分接开关的三相三绕组变压器,有中性点引出线的星形-三角形连接45三相三绕组变压器,两个绕组为有中性点引出线的星形,中性点接地,第三绕组为开口三角形连接序号图形符号说明46三相变压器星形-三角形连接47具有有载分接开关的三相变压器星形-三角形连接48三相变压器星形-曲折形连接49操作器件一般符号50具有两个绕组的操作器件组合表示法51热继电器的驱动器件52气体继电器53自动重闭合器件54电阻器一般符号55可变电阻器可调电阻器56滑动触点电位器57预调电位器58电容器一般符号59可变电容器可调电容器60双联同调可变电容器序号图形符号说明61指示仪表(星号必须按规定予以代表)62电压表63电流表64无功电流表65最大需量指示器(由一台积算仪表操作的)66无功功率表67功率因素表68频率表69温度计、高温计(θ可由t代替)70转速表71积算仪表、电能表(星号必须按规定予以代替)72安培小时计73电能表(瓦特小时表)74无功电能表75带发送器电能表76由电能表操纵的遥测仪表(转发器)77由电能表操纵的带有打印器材的遥测仪表(转发器)78屏、盘、架一般符号注:可用文字符号或型号表示设备名称79列架一般符号80人工交换台、中断台、测量台、业务台等一般符号序号图形符号说明81总配线架82中间配线架83走线架、电缆走道84地面上明装走线槽85地面下暗装走线槽86交流母线87直流母线88装在支柱上的封闭式母线89母线伸缩接头90中性线91保护线92保护和中性共用线93具有保护和中性的三相配线94滑触线95地下线路96架空线路97管道线路98多孔(如6孔)管道线路99具有埋入地下连接点的线路100水下线路101沿建筑物明敷设通信线路102沿建筑物暗敷设通信线路103电气排流电缆104挂在钢索上的线路105用单线表示的多回线路(或电缆管束)106导线、导线组、电路线路、母线一般符号107三根导线108四根导线109事故照明线11050V及其以下电力及照明线路序图形符号说明号111控制及信号线路(电力及照明用)112原电池或蓄电池113原电池组或蓄电池组114带抽头的原电池组或蓄电池组115接地一般符号116接机壳或接底板117无噪声接地118保护接地119等电位120电缆终端头121电力电缆直通接线盒122电力电缆连接盒电力电缆分线盒123控制和指示设备124报警启动装置(点式-手动或自动)125线型探测器126火灾报警装置127热128烟129易爆气体130手动启动131电铃132扬声器133发声器134电话机135照明信号136手动报警器137感烟火灾探测器138感温火灾探测器139气体火灾探测器140火警电话机141报警发声器142有视听信号的控制和显示设备143在专用电路上的事故照明灯144自带电源的事故照明灯装置(应急灯)145警卫信号探测器146警卫信号区域报警器147警卫信号总报警器148逃生路线,逃生方向149逃生路线,最终出品150二氧化碳消防设备辅助符合152氧化剂消防设备辅助符号153卤代烷消防设备辅助符号机械控制1机械的连接气动的连接液压的连接2具有力或者运动指示方向的机械连接3延时动作注:三角为指向返回方向4自动复位注:三角为指向返回方向5定位非自动复位6脱离定位7进入定位8两器件间的机械联锁9脱扣的锁扣器件10扣住的锁扣器件11堵塞器件12向左边移动被堵塞的已堵住的堵塞器件13机械联轴器、离合器14脱开的机械联轴器15连接的机械联轴器操作件和操作方法17一般情况下手动控制18受限制的手动控制19拉拔控制20旋转控制序号国家标准图形符号说明21推动操作22接近效应操作23接触效应操作24紧急开关25手轮操作26脚踏操作27杠杆操作28可拆卸的手柄操作29钥匙操作30曲柄操作31滚轮操作32凸轮操作33过电流保护的电磁操作34电磁执行器操作35热执行器操作36电动机操作37电钟操作非电量控制及其他38液位控制39计数控制40流体控制41气流控制42温度控制(θ可用t代替)43压力控制44滑动控制45端子导线的连接46可拆卸的端子47连接点交流器方框符号48交换器一般符号转换器一般符号49直流交流器50整流器51桥式全波整流器52逆变器53整流器/逆变器电动机启动器的方框符号54电动机起动器的一般符号55步进起动器56调节-起动器57带自动释放的起动器58可逆式电动机直接在线接触器式起动器可逆式电动机满压接触器式起动器59星-三角起动器60自耦变压器式起动器61带可控整流器的调节-起动器接近和接触敏感器件62接近传感器63接触传感器64接近开关动合触点65接触敏感开关动合触点66磁铁接近时动作的接近开关,动合触点67铁接近时动作的接近开关,动断触点电力、照明和电信布置插座68单相插座69暗装单相插座70密闭(防水)单相插座71防爆单相插座72带保护触点插座带接地插孔的单相插座73带接地插孔的暗装单相插座74带接地插孔的密闭(防水)单相插座75带接地插孔的防爆单相插座76带接地插孔的三相插座77带接地插孔的暗装三相插座78带接地插孔的密闭(防水)三相插座79带接地插孔的防爆三相插座80插座箱(板)81多个插座(示出3个)82具有单极开关的插座83具有隔离变压器的插座84带熔断器的插座电力、照明和电信布置开关85开关一般符号86单极开关87暗装单极开关88密闭(防水)单极开关89防爆单极开关90双极开关91暗装双极开关92密闭(防水)双极开关93防爆双极开关94三极开关95暗装三极开关96密闭(防水)三极开关97防爆三极开关98单极拉线开关99单极限时开关100具有指示灯的开关101双极开关(单极三线)102调光器国标名称型号、规格、做法说明变电所室外箱式变电所杆上变电所屏、台、箱、柜的一般符号配电室及进线用开关柜多种电源配电箱(盘)画于墙外为明装,除注明外底边边距地1.2米画于墙内为暗装,除注明外底边边距地1.4米电力配电箱(盘)照明配电箱(盘)画于墙外为明装,除注明外底边边距地2.0米,明装电能表板底距地1.8米画于墙内为暗装,除注明外底边边距地1.4米,明装电能表板底距地1.8米电源切换箱(盘)画于墙外为明装,除注明外底边边距地1.2米画于墙内为暗装,除注明外底边边距地1.4米事故照明配电箱(盘)画于墙外为明装,除注明外底边边距地1.2米画于墙内为暗装,除注明外底边边距地1.4米组合开关箱画于墙外为明装,除注明外底边边距地1.2米画于墙内为暗装,除注明外底边边距地1.4米电铃操作盘除注明外,底边距地1.2米吹风机操作盘距地1.2米,容量见设计图纸配电盘编号圈内的数字为动力或照明的编号交流电动机除注明外,只做出线口,防水弯头距机座0.2米,均附接地螺丝按钮盒圈或点数表示按钮数,除注明外,均为明装,距地1.4米,按钮组合排列见设计图立柱式按钮箱风扇一般符号除注明外,只做出线盒及吊钩暖风机或冷风机轴流风扇风扇电阻开关除注明外,距地1.4米电铃除注明外,距地0.3米号志箱交流电钟除注明外,只做出线口(明线时,用明插座),距顶0.3米明装单相二级插座250伏-10安,距地0.3米,居民住宅及儿童活动场所应注意安全插座,如采用普通插座时,应距地1.8米(见本表注)明装单相三极插座(带接地)明装单相四级插座(带接地)380伏-15安,25安,距地0.3米暗装单相二级插座250伏-10安,距地0.3米,居民住宅及儿童活动场所应注意安全插座,如采用普通插座时,应距地1.8米(见表下注)明装单相三极插座(带接地)明装单相四级插座(带接地)380伏-15安,25安,距地0.3米,容量选用见设计图暗装单相二级防脱锁紧型插座250伏-10安,距地0.3米,居民住宅及儿童活动场所应注意安全插座,如采用普通插座时,应距地1.8米图形符号图集使用的范例和说明国标名称型号、规格、做法说明暗装单相三极防脱锁紧型插座(带接地)250伏-10安,距地0.3米,居民住宅及儿童活动场所应采用安全插座,如采用普通插座时,应距地1.8米暗装三相四极防脱锁紧型插座(带接380伏-20安,距地0.3米地)安装T型插座50伏-10安,距地0.3米(见表注)暗装调光开关调光开关,距地1.4米(见表注)金属地面出线盒防水拉线开关(单相二线)250伏-3安,瓷制拉线开关(单极二线)250伏-3安拉线双控开关(单极三线)250伏-3安吊线灯附装拉线开关250伏-3安(立轮式),开关绘制方向表示拉线开关的安装方向明装单极开关(单极二线)跷板式开关,250伏-6安(见表注)暗装单极开关(单极二线)跷板式开关,250伏-6安(见表注)明装双控开关(单极三线)跷板式开关,250伏-6安(见表注)暗装双控开关(单极三线)跷板式开关,250伏-6安(见表注)暗装按钮式定时开关250伏-6安(见表注)暗装拉线式定时开关250伏-6安暗装拉线式多控开关250伏-6安暗装按钮式多控开关250伏-6安电铃开关250伏-6安天棚灯座(裸灯头)容量和安装方式见设计图墙上灯座(裸灯头)各灯具一般符号灯具型号见本图集花灯符号下面的数字,为选用本图集中待选定型灯具的设计编号非定型特制灯具具体要求详见工程图注,下面数字为区别种类的编号荧光灯列(带状排列荧光灯)规格、容量、型号、数量按工程设计图要求,施工中一般均应用高效节能型荧光灯灯具及与其配套的高可靠、高功率因素(>0.95)的交流电子镇流器单管荧光灯双管荧光灯三管荧光灯荧光灯花灯组合防爆型光灯投光灯规格、容量详见设计图注图形符号图集使用的范例和说明国标名称型号、规格、做法说明电源引入线除注明外,架空引入时,高度与一层顶板同一般电杆除有设计图或说明外,均按本图集带照明灯具的电杆带照明灯具的电杆及投照方向拉线的一般符号带撑杆的电杆带高桩拉线的电杆交流配电线路铝芯导线时为2根铜芯导线时为导线型号的选择详见工程设计说明;除工程设计图中注明外,暗敷时,按图集2根JD5-605~607选配相应的管径及线槽交流配电线路铝芯导线时为3根铜芯导线时为3根交流配电线路铝芯导线时为4根铜芯导线时为4根交流配电线路铝芯导线时为5根铜芯导线时为5根交流配电线路铝芯导线时为6根铜芯导线时为6根支路编号电缆穿管(钢管、非金属管)保护管径规格见具体工程图注中途穿线盒或分线盒做法见伸缩缝穿线盒做法见电缆人孔除注明外,见电缆手孔管线引向符号引上,引下,由上引来,由下引来,引上并引下,由上引来再引下,由下引来再引上电缆桥架封闭式母线引向符号线槽引上,引下,由上引来,由下引来,引上并引下,由上引来再引下,由下引来再引上避雷线除注明外,见避雷针双极带熔断器开关除注明外,均为HK1型单相胶壳闸三极带熔断器开关除注明外,均为HK1型三相胶壳闸双极带熔断器开关除注明外,均为HH3或HH4型单相铁壳开关三极带熔断器开关除注明外,均为HH3或HH4型三相铁壳开关双极三相转换开关除注明外,均为两电流切换开关三相低压断路器规格、型号详见工程图注跌落式熔断器除注明外,均为RW3-10型户外跌落式熔断器除注明外,均为RW4-10型户外跌落式熔断器熔断器式隔离开关除注明外,均为HR3型熔断器式隔离开关图形符号图集使用的范例和说明国标名称型号、规格、做法说明熔断器除注明外,均为RC1A瓷插式熔断器指示式电流表、电压表除注明外,为1T1-A型交流电流表除注明外,为1T1-V型交流电压表有功电能表除注明外,均由供电部门备料安装(虚线时为表位)无功电能表除注明外,均由供电部门备料安装(虚线时为表位)安培表的换相开关伏特表的换相开关壁龛电话交接箱除注明外,暗装距地0.3米室内电话分线盒除注明外,只做出线口,暗装距地0.3米扬声器除注明外,距顶板0.5米广播分线箱(盘)除注明外,暗装距地0.3米电话线路末端线路,简化标注时,只注明电话对数RVB(2×0.2)暗装时穿管1对1(2×0.2)SC15、PC15、TC20、FEC15、(KRG)202对2(2×0.2)3对3(2×0.2)4对4(2×0.2)5对5(2×0.2)广播线路除注明外,同电话线路注法,导线穿管见JD50-608电视线路除注明外,电缆采用SYY-75-5-1型,穿(KRG)15、FEC15、TC15,明、暗敷设有设计定设计照度表示100勒克司安装或敷设高度(米)自室内该处地面算起安装或敷设高度(米)自室外该处地面算起消防专用按钮SFAN-1型实验室用暗装塑料插销组板安装高度:除注明者外,距地1.2米;装于依墙实验台处,距台面上0.3米实验室用暗装插销组板安装高度:除注明者外,距地1.2米;装于依墙实验台处,距台面上0.3米实验室插销组板、箱编号圈内数字:A为分盘号;B为设计选定插销组板或箱的排列方案实验室明装接地端子板右下角数字表示安装接地端子的节数,由设计选定.安装高度:除注明外,距地3米实验室暗装接地端子箱接地接线柱板采用633型100安接线柱组合在工程平面图中标注的各种符号与代表名称在用电设备或电动机出线口处标写格式在电力或照明设备一般的标注方法在配电线路上的标写格式a-----设备编号;b-----额定功率(千瓦);c-----路线首端熔断片或自动开关释放的电流(安);d-----标高(米);a-----设备编号;b-----设备型号;c-----设备功率(千瓦);d-----导线型号;e-----导线根数;f-----导线截面(毫米2);g-----导线敷设方式及部位末端支路只注编号时为:a-----回路编号;b-----导线型号;c-----导线根数;d-----导线截面;e-----敷设方式及穿管管径;f-----敷设部位;交流电对照明灯具的表达格式m-----交流系统电源第三相;f-----交流系统设备端第一相;U-----交流系统设备端第二相;例:交流三相带中性线表示如下:3N~50赫,380伏a-----灯具数;b-----型号或编号;c-----每盏灯的灯泡数或灯管数;d-----灯泡容量(瓦);L-----光源种类;N-----中性线e-----安装高度(米);f-----安装方式注:1.安装高度:壁灯时,指灯具中心与地距离;吊灯时,为灯具底部与地距离。
ABB⼆次电⽓图纸读图说明ABB XIAMEN SWICHGEAR CO. LTD.⼆次电⽓图纸读图说明SECONDARY ELECTRICAL DRAWING READING GUIDE⼀、⼆次图纸的种类 Sort of secondary drawings1.柜体排列图Switchgear Overall General Arrangement 代号: A2.原理图Schematic Diagrams 代号: S3.端⼦排图Terminal Diagrams 代号: T4.设备清单Equipment Schedule 代号: E⼆、开关柜的种类 Sort of switchgear开关柜按其功能分类 , 共有七种柜型The switchgear includes seven types by it's function1.进线柜Incoming Panel 代号:I2.隔离柜Disconnection Panel 代号:D3.馈线柜Feeder Panel 代号:F4.母联柜Bustie Panel 代号:B5.母线提升柜Busriser Panel 代号:R6.专⽤计量柜Metering Panel 代号:M7.PT 柜. Panel 代号:P三、常⽤元器件图例符号 Legends and Symbols1.线型Line type细实线: 表⽰⼆次元器件之间的连接线及元器件的内部接线;Thin continous line : Wiring between secondary equipments and internal terminals of equipment;细实线框: 表⽰同⼀元器件内;Thin continous line case : One equipment;粗实线: 表⽰⼀次回路电⽓元器件及连结线;Thick continous line : Primary circuit;粗点画线框: 表⽰⾮本柜内的元器件;Thick dash dot line case: The equipments which are not mounted in the respective panel;粗虚线框: 表⽰由⽤户提供的元器件;Thick hidden line case : The equipments which are supplied by customers;2.标注Annotation图纸上⽅标注栏的⽂字是⽤来说明其垂直区域内回路的功能;The annotation at the top of diagrams explains function of the vertical circuit;图纸中不同页间的连接线以符号, 横线下⽅的字符表⽰连接的页数,横线上⽅的字符表⽰回路代号;words are the pages ,the top are circuit codes.3.端⼦排的编号原则Terminal No. indentification systemX1 : 直流辅助电源⼩母线. Auxiliary Supply Bus(供控制和保护⽤) (For Control & Protection Circuit) X2 : 备⽤SpareX3 : 控制、保护回路Control & Protection CircuitX4 : 电流互感器⼆次回路. Secondary CircuitX5 : 提供给客户的信号回路Alarm & Remote Signal (For Customer Use) X6 : 电压互感器⼆次回路. Secondary Circuit X7 : 备⽤SpareX8 : 变送器的输出信号回路Transducer Secondary Output CircuitX9 : 交流辅助电源⼩母线AC Auxiliary Supply Bus4.连线编号原则Wiring No. indentification system.编号格式举例 exampleFormat : TNNXX 34A1T : 页号 3SheetNN : 区域4AAreaXX :Series No. 1系列号5.常⽤元器件图例符号 Legends and Symbols四、继电器功能编号表Relay function symbols list。
电气图纸说明1、电气图的作用:阐述电的工作原理,描述产品的构成和功能,提供装接和使用信息的重要工具和手段。
2、简图是电气图的主要表达方式,是用图形符号、带注释的围框或简化外形表示系统或设备中各组成部分之间相互关系及其连接关系的一种图。
3、元件和连接线是电气图的主要表达内容⑴一个电路通常由电源、开关设备、用电设备和连接线四个部分组成,如果将电源设备、开关设备和用电设备看成元件,则电路由元件与连接线组成,或者说各种元件按照一定的次序用连接线起来就构成一个电路。
⑵元件和连接线的表示方法①元件用于电路图中时有集中表示法、分开表示法、半集中表示法。
②元件用于布局图中时有位置布局法和功能布局法。
③连接线用于电路图中时有单线表示法和多线表示法。
④连接线用于接线图及其他图中时有连续线表示法和中断线表示法。
4、图形符号、文字符号(或项目代号)是电气图的主要组成部分。
一个电气系统或一种电气装置同各种元器件组成,在主要以简图形式表达的电气图中,无论是表示构成,表示功能,还是表示电气接线等等,通常用简单的图形符号表示。
5、对能量流、信息流、逻辑流、功能流的不同描述构成了电气图的多样性。
一个电气系统中,各种电气设备和装置之间,从不同角度、不同侧面存在着不同的关系。
⑴能量流——电能的流向和传递。
⑵信息流——信号的流向和传递。
⑶逻辑流——相互间的逻辑关系。
⑷功能流——相互间的功能关系。
四、电气图用图形符号:1、图形符号的含义:用于图样或其他文件以表示一个设备或概念的图形、标记或字符。
或图形符号是通过书写、绘制、印刷或其他方法产生的可视图形,是一种以简明易懂的方式来传递一种信息,表示一个实物或概念,并可提供有关条件、相关性及动作信息的工业语言。
2、图形符号由一般符号、符号要素、限定符号等组成。
⑴、一般符号:表示一类产品或此类产品牲的一种通常很简单的符号。
⑵、符号要素:它具有确定意义的简单图形,必须同其他图形组合以构成一个设备或概念的完整符号。
⑶、限定符号:用以提供附加信息的一种加在其他符号上的符号。
它一般不能单独使用,但一般符号有时也可用作限定符号。
限定符号的类型:①、电流和电压的种类:如交、直流电,交流电中频率的范围,直流电正、负极,中性线、中性线等。
②、可变性:可变性分为内在的和非内在的。
内在的可变性指可变量决定于器件自身的性质,如压敏电阻的阻值随电压而变化。
非内在的可变性指可变量由外部器件控制的,如滑线电阻器的阻值是借外部手段来调节的。
③、力和运动的方向:用实心箭头符号表示力和运动的方向。
④、流动方向:用开口箭头符号表示能量、信号的流动方向。
⑤、特性量的动作相关性:它是指设备、元件与速写值或正常值等相比较的动作特性,通常的限定符号是>、3、图形符号的分类⑴、导线和连接器件:各种导线、接线端子和导线的连接、连接器件、电缆附件等。
⑵、无源元件:包括电阻器、电容器、电感器等。
⑶半导体管和电子管:包括二极管、三极管、晶闸管、电子管、辐射探测器等。
⑷电能的发生和转换:包括绕组、发电机、电动机、变压器、变流器等。
⑸开关、控制和保护装置:包括触点(触头)、开关、开关装置、控制装置、电动机起动器、继电器、熔断器、间隙、避雷器等。
⑹测量仪表、灯和信号器件:包括指示积算和记录仪表、热电偶、遥测装置、电钟、传感器、灯、喇叭和铃等。
⑺电信交换和外围设备:包括交换系统、选择器、电话机、电报和数据处理设备、传真机、换能器、记录和播放等。
⑻电信传输:包括通信电路、天线、无线电台及各种电信传输设备。
⑼电力、照明和电信布置:包括发电站、变电站、网络、音响和电视的电缆配电系统、开关、插座引出线、电灯引出线、安装符号等。
适用于电力、照明和电信系统和平面图。
⑽二进制逻辑单元:包括组合和时序单元、运算器单元、延时单元、双稳、单稳和非稳单元、位移寄存器、计数器和贮存器等。
⑾模拟单元:包括函数器、坐标转换器、电子开关等。
4、常用图形符号应用的说明⑴、所有的图形符号,均由按无电压、无外力作用的正常状态示出。
⑵、在图形符号中,某些设备元件有多个图形符号,有优选形、其他形,形式1、形式2等。
选用符号的遵循原则:尽可能采用优选形;在满足需要的前提下,尽量采用最简单的形式;在同一图号的图中使用同一种形式。
⑶、符号的大小和图线的宽度一般不影响符号的含义,在有些情况下,为了强调某些方面或者为了便于补充信息,或者为了区别不同的用途,允许采用不同大小的符号和不同宽度的图线。
⑷、为了保持图面的清晰,避免导线弯折或交叉,在不致引起误解的情况下,可以将符号旋转或成镜象放置,但此时图形符号的文字标注和指示方向不得倒置。
⑸、图形符号一般都画有引线,但在绝大多数情况下引线位置仅用作示例,在不改变符号含义的原则下,引线可取不同的方向。
如引线符号的位置影响到符号的含义,则不能随意改变,否则引起岐义。
⑹、在GB4728中比较完整地列出丑了符号要素、限定符号和一般符号,但组合符号是有限的。
若某些特定装置或概念的图形符号在标准中未列出,允许通过已规定的一般符号,限定符号和符号要素适当组合,派生出新的符号。
⑺、符号绘制:电气图用图形符号是按网格绘制出来的,但网格未随符号示出。
五、电气设备用图形符号:1、电气设备用图形符号是完全区别于电气图用图形符号的另一类符号。
主要适用于各种类型的电气设备或电气设备部件上,使得操作人员其用途和操作方法,也可用于安装或移动电气设备的场合,诸如禁止、警告、规定或限制等就注意的事项。
2、电气设备用图形符号的用途:识别、限定、说明、命令、警告、指示。
3、设备用图形符号须按一定比例绘制。
含义明确,图形简单、清晰、易于理解、易于辩认和识别。
六、电气技术中的文字符号:1、电气技术中的文字符号分基本文字符号和辅助文字符号。
基本文字符号分单字母符号和双字母符号。
2、单字母符号:用拉丁字母将各种电气设备、装置和元器件划分为23大类,每大类用一个专用单字母符号表示。
如R为电阻器,Q为电力电路的开关器件类等。
3、双字母符号:表示种类的单字母与另一字母组成,其组合型式以单字母符号在前,另一个字母在后的次序列出。
双字母符号中的另一个字母通常选用该类设备、装置和元器件的英文名词的首位字母,或常用缩略语,或约定俗成的习惯用字母。
4、辅助文字符号:表示电气设备、装置和元器件以及线路的功能、状态和牲的,通常也是由英文单词的前一两个字母构成。
它一般放在基本文字符号后边,构成组合文字符号。
5、补充文字符号的原则:⑴、在不违背前面所述原则的基础上,可采用国际标准中规定的电气技术文字符号。
⑵、在优先采取规定的单字母符号,双字母符号和辅助文字符号的前提下,可补充有关的双字母符号和辅助文字符号。
⑶、文字符号应按有关电气名词术语国家标准或专业标准中规定的英文术语缩写而成。
同一设备若有几种名称时,应选用其中一个名称。
当设备名称、功能、状态或特征为一个英文单词时,一般采用该单词的第一位字母构成文字符号,需要时也可用前两位字母,或前两个音节的首位字母,或采用常用缩略语或约定俗成的习惯用法构成;当设备名称、功能、状态或牲为二个或三个英文单词时,一般采用该二个或三个音讯的第一位字母,或采用常用缩略语或约定俗成的习惯用法构成文字符号。
⑷、因I、O易同于1和0混淆,因此,不允许单独作为文字符号使用。
七、电气技术中的项目代号:1、项目代号:用以识别图、表图、表格中和设备上的项目种类,并提供项目的层次关系、实际位置等信息的一种特定的代码。
2、通达项目代号可以将不同的图或其他技术文件上的项目(软件)与实际设备中的该项目(硬件)一一对应和联系在一起。
3、项目代号由拉丁字母、阿拉伯数字、特定的前缀符号,按照一定规则组合而成的代码。
一个完整的项目代号含有四个代号段:高层代号段,其前缀符号为“=”;种类代号段,前缀符号为“-”;位置代号段,其前缀符号为“+”;端子代号段,其前缀符号为“:”。
4、种类代号:用以识别项目种类的代号。
有如下三种表示方法⑴、由字母代码和数字组成。
- K 2种类代号段的前缀符号+项目种类的字母代码+同一项目种类的序号- K 2 M前缀符号+种类的字母代码+同一项目种类的序号+项目的功能字母代码⑵、用顺序数字(1、2、3、……)表示图中的各个项目,同时将这些顺序数字和它所代表的项目排列于图中或另外的说明中,如-1、-2、-3……⑶、对不同种类的项目采用不同组别的数字编号。
如对电流继电器用11、12、13……。
如用分开表示法表示的继电器,可在数字后加“.”5、高层代号是指系统或设备中任何较高层次(对给予代号的项目而言)项目的代号。
如S2系统中的开关Q3,表示为=S2-Q3,其中=S2为高层代号。
6、位置代号指项目在组件、设备、系统或建筑物中的实际位置的代号。
位置代号由自行规定的拉丁字母或数字组成。
在使用位置代号时,就给出表示该项目位置的示意图。
如+204 +A +4可写为+204A4,意思为A列柜装在204室第4机柜。
7、端子代号通常不与前三段组合在一起,只与种类代号组合。
可采用数字或大写字母,-S4:A表示控制开关S4的A 号端子,一XT:7表示端子板XT的7号端子。
8、项目代号的应用:= 高层代号段- 种类代号段(空隔)+ 位置代号段其中高层代号段对于种类代号段是功能隶属关系,位置代号段对于种类代号段来说是位置信息。
如=A1-K1+C8S1M4表示A1装置中的继电器K1,位置在C8区间S1列控制柜M4柜中;=A1P2-Q4K2+C1S3M6表示A1装置P2系统中的Q4开关中的继电器K2,位置在C1区间S3列操作柜M6柜中。
