简明变电站图示符号说明(电气识图、电气符号说明)

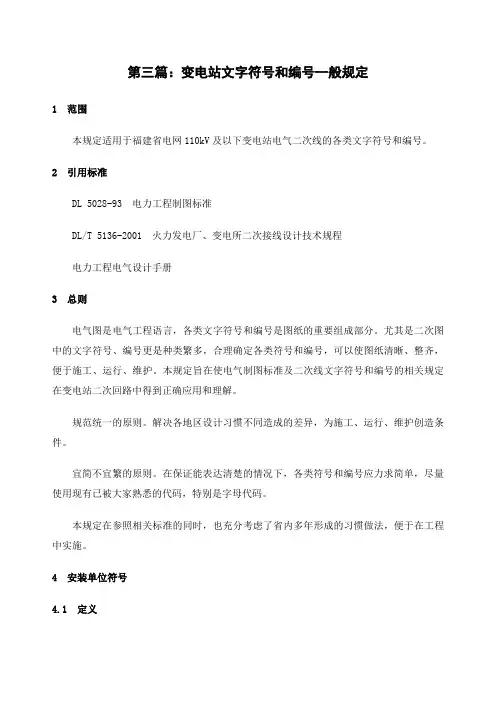

第三篇：变电站文字符号和编号一般规定1 范围本规定适用于福建省电网110kV及以下变电站电气二次线的各类文字符号和编号。

2 引用标准DL 5028-93 电力工程制图标准DL/T 5136-2001 火力发电厂、变电所二次接线设计技术规程电力工程电气设计手册3 总则电气图是电气工程语言，各类文字符号和编号是图纸的重要组成部分。

尤其是二次图中的文字符号、编号更是种类繁多，合理确定各类符号和编号，可以使图纸清晰、整齐，便于施工、运行、维护。

本规定旨在使电气制图标准及二次线文字符号和编号的相关规定在变电站二次回路中得到正确应用和理解。

规范统一的原则。

解决各地区设计习惯不同造成的差异，为施工、运行、维护创造条件。

宜简不宜繁的原则。

在保证能表达清楚的情况下，各类符号和编号应力求简单，尽量使用现有已被大家熟悉的代码，特别是字母代码。

本规定在参照相关标准的同时，也充分考虑了省内多年形成的习惯做法，便于在工程中实施。

4 安装单位符号4.1 定义划分安装单位的目的是便于在回路上分组，便于设计和运行维护，减少接线错误。

合理划分安装单位，有以下意义：a）使比较复杂的二次回路在安装单位划分的原则下更加清晰。

b）二次接线内部之间联系密切，由于合理划分安装单位，可防止二次回路中迂回回路的产生。

c）利于维护和检修试验。

4.2 构成安装单位的符号一般由序号和文字符号组成，格式如下：表4-2 安装单位文字符号约定字母表4.3 举例例如：110kV扩大内桥接线安装单位的划分#1、#2进线：1Y、2Y；#1、#2内桥：1YQ、2YQ；Ⅰ、Ⅱ母电压互感器：1YYH、2YYH；#1、#2主变高压侧：1BY、2BY；10kV母分：1SF、2SF。

5 文字符号5.1 定义为了更加清楚、完整地表示电气设备或元件及其主要特征，电气图中经常在图形符号旁加注文字符号。

文字符号是电气图中电气设备或元件的种类代码和功能代码。

5.2 构成文字符号有新、旧两种符号，新符号的一般形式为：旧符号的结构与新符号相似，区别在于其字母一般采用设备名称的拼音字母组成。

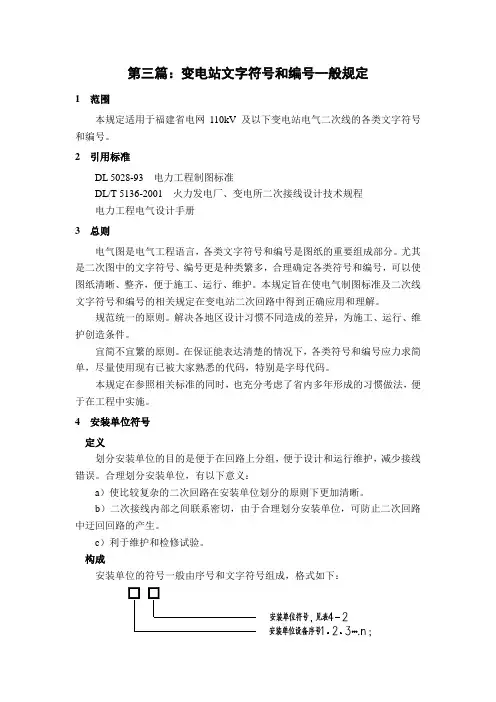

第三篇：变电站文字符号和编号一般规定1 范围本规定适用于福建省电网110kV及以下变电站电气二次线的各类文字符号和编号。

2 引用标准DL 5028-93 电力工程制图标准DL/T 5136-2001 火力发电厂、变电所二次接线设计技术规程电力工程电气设计手册3 总则电气图是电气工程语言，各类文字符号和编号是图纸的重要组成部分。

尤其是二次图中的文字符号、编号更是种类繁多，合理确定各类符号和编号，可以使图纸清晰、整齐，便于施工、运行、维护。

本规定旨在使电气制图标准及二次线文字符号和编号的相关规定在变电站二次回路中得到正确应用和理解。

规范统一的原则。

解决各地区设计习惯不同造成的差异，为施工、运行、维护创造条件。

宜简不宜繁的原则。

在保证能表达清楚的情况下，各类符号和编号应力求简单，尽量使用现有已被大家熟悉的代码，特别是字母代码。

本规定在参照相关标准的同时，也充分考虑了省内多年形成的习惯做法，便于在工程中实施。

4 安装单位符号定义划分安装单位的目的是便于在回路上分组，便于设计和运行维护，减少接线错误。

合理划分安装单位，有以下意义：a）使比较复杂的二次回路在安装单位划分的原则下更加清晰。

b）二次接线内部之间联系密切，由于合理划分安装单位，可防止二次回路中迂回回路的产生。

c）利于维护和检修试验。

构成安装单位的符号一般由序号和文字符号组成，格式如下：举例例如：110kV扩大内桥接线安装单位的划分#1、#2进线：1Y、2Y；#1、#2内桥：1YQ、2YQ；Ⅰ、Ⅱ母电压互感器：1YYH、2YYH；#1、#2主变高压侧：1BY、2BY；10kV母分：1SF、2SF。

5 文字符号定义为了更加清楚、完整地表示电气设备或元件及其主要特征，电气图中经常在图形符号旁加注文字符号。

文字符号是电气图中电气设备或元件的种类代码和功能代码。

构成文字符号有新、旧两种符号，新符号的一般形式为：旧符号的结构与新符号相似，区别在于其字母一般采用设备名称的拼音字母组成。

精心整理第三篇：变电站文字符号和编号一般规定1范围本规定适用于福建省电网110kV及以下变电站电气二次线的各类文字符号和编号。

2引用标准DL5028-93电力工程制图标准DL/T5136-2001火力发电厂、变电所二次接线设计技术规程3总则44.1定义ab）c4.2构成安装单位的符号一般由序号和文字符号组成，格式如下：号仍在业内普遍采用，所以两种符号均可选用，不做强制规定。

5.3举例例如：1LHa、2LHb其中：“1”、“2”为数字序号，表示该设备属于同类设备中的第几个“LH”为文字符号（旧符号），表示该设备属于电流互感器下标“a”、“b”为附加文字符号，表示该设备装设于A相或B相6项目代号6.1定义电气图中每个用图形符号表示的项目，应有能识别其项目种类和提供项目层次关系、实际位置等信息的项目代号。

通过项目代码可以将不同的图或其它技术文件上的图形符号与实际设备一一对应和联系起来。

6.2构成项目代号可分为4个代号段，每个代号段应由前缀符号和字符组成，具体构成如下：a）系统或设备中较高层次项目的代号称为高层代号，高层代号的代码可由字母或数字构成，或由字母加数字组合构成。

字母可按各类系统或成套设备的简化名称或特征选定。

通常相当于原bc规定第5d6.3举例ab明。

c以77.1定义7.2构成7.2.1主标记主标记有从属标记和独立标记两种方式。

从属标记可采用由数字或字母和数字构成的标记。

此标记由导线所连接的端子代号确定，见图7-2。

从属标记多用于屏（柜）、端子箱等内部连接标记。

图7-2两根导线采用从属标记的示例独立标记可采用数字或字母和数字构成的标记，此标记与导线所连接的端子代号无关。

通常用于引出屏（柜）、端子箱的电缆芯线的回路编号。

基本构成为：导线标记（回路标号）中的文字符号不是必需项，数字标号一般不超过4位。

交流回路标号一般带有文字符号（A、B、C、N）用于表示所属相别。

必要时，可在直流回路标号前加文字符号，常用的文字符号见表7-2。

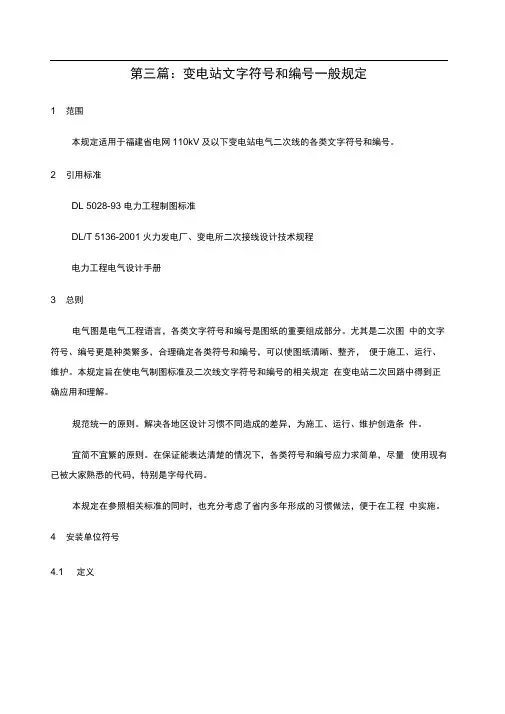

第三篇：变电站文字符号和编号一般规定1 范围本规定适用于福建省电网110kV及以下变电站电气二次线的各类文字符号和编号。

2 引用标准DL 5028-93 电力工程制图标准DL/T 5136-2001 火力发电厂、变电所二次接线设计技术规程电力工程电气设计手册3 总则电气图是电气工程语言，各类文字符号和编号是图纸的重要组成部分。

尤其是二次图中的文字符号、编号更是种类繁多，合理确定各类符号和编号，可以使图纸清晰、整齐，便于施工、运行、维护。

本规定旨在使电气制图标准及二次线文字符号和编号的相关规定在变电站二次回路中得到正确应用和理解。

规范统一的原则。

解决各地区设计习惯不同造成的差异，为施工、运行、维护创造条件。

宜简不宜繁的原则。

在保证能表达清楚的情况下，各类符号和编号应力求简单，尽量使用现有已被大家熟悉的代码，特别是字母代码。

本规定在参照相关标准的同时，也充分考虑了省内多年形成的习惯做法，便于在工程中实施。

4 安装单位符号定义划分安装单位的目的是便于在回路上分组，便于设计和运行维护，减少接线错误。

合理划分安装单位，有以下意义：a）使比较复杂的二次回路在安装单位划分的原则下更加清晰。

b）二次接线内部之间联系密切，由于合理划分安装单位，可防止二次回路中迂回回路的产生。

c）利于维护和检修试验。

构成安装单位的符号一般由序号和文字符号组成，格式如下：举例例如：110kV扩大内桥接线安装单位的划分#1、#2进线：1Y、2Y；#1、#2内桥：1YQ、2YQ；Ⅰ、Ⅱ母电压互感器：1YYH、2YYH；#1、#2主变高压侧：1BY、2BY；10kV母分：1SF、2SF。

5 文字符号定义为了更加清楚、完整地表示电气设备或元件及其主要特征，电气图中经常在图形符号旁加注文字符号。

文字符号是电气图中电气设备或元件的种类代码和功能代码。

构成文字符号有新、旧两种符号，新符号的一般形式为：旧符号的结构与新符号相似，区别在于其字母一般采用设备名称的拼音字母组成。

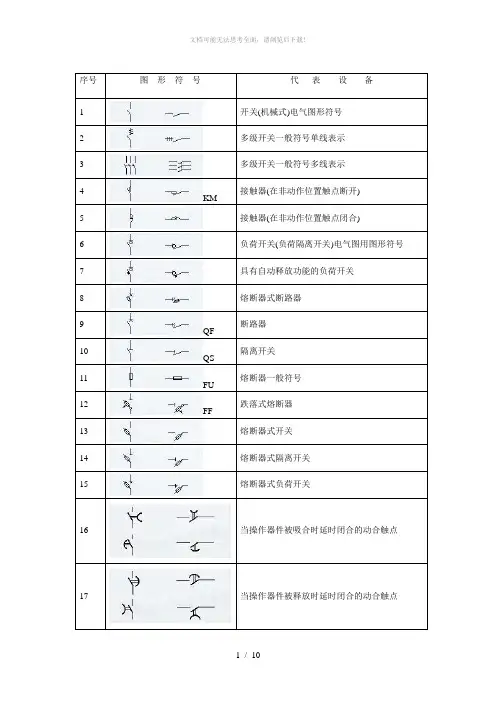

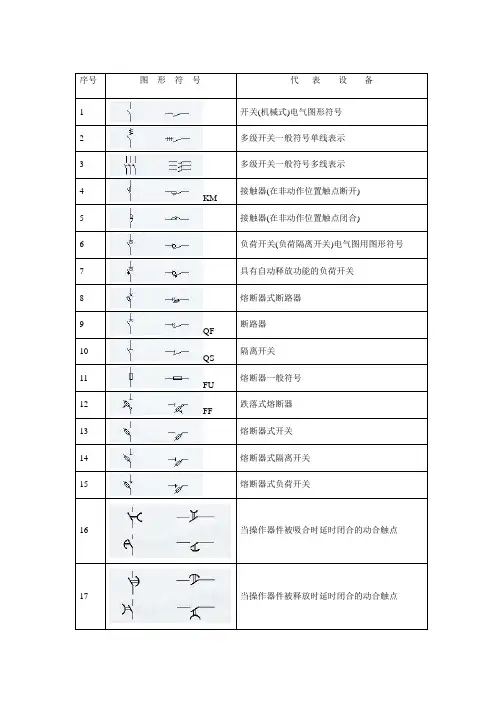

序号图形符号代表设备1 开关(机械式)电气图形符号2 多级开关一般符号单线表示3 多级开关一般符号多线表示接触器(在非动作位置触点断开)4KM5 接触器(在非动作位置触点闭合)6 负荷开关(负荷隔离开关)电气图用图形符号7 具有自动释放功能的负荷开关8 熔断器式断路器断路器9QF隔离开关10QS熔断器一般符号11FU跌落式熔断器12FF13 熔断器式开关14 熔断器式隔离开关15 熔断器式负荷开关16 当操作器件被吸合时延时闭合的动合触点17 当操作器件被释放时延时闭合的动合触点序号图形符号代表设备18 当操作器件被释放时延时闭合的动断触点电气图用图形符号19 当操作器件被吸合时延时闭合的动断触点20 当操作器件被吸合时延时闭合和释放时延时断开的动合触点21 SB 按钮开关(不闭锁)22 旋钮开关、旋转开关(闭锁)23 位置开关,动合触点限制开关,动合触点24 位置开关,动断触点限制开关,动断触点25 热敏开关,动合触点注:θ可用动作温度代替26 热敏自动开关,动断触点注:注意区别此触点和下图所示热继电器的触点27 具有热元件的气体放电管荧光灯起动器序号图形符号代表设备28动合(常开)触点注:本符号也可用作开关一般符号29 动断(常闭)触点30 先断后合的转换触点31当操作器件被吸合或释放时,暂时闭合的过渡动合触点32 座(内孔的)或插座的一个极33 插头(凸头的)或插头的一个极34 插头和插座(凸头的和内孔的)35 接通的连接片36 换接片37 双绕组变压器38 三绕组变压器39 TA 自耦变压器40 电抗器扼流图序号图形符号代表设备41 电流互感器脉冲变压器42 具有两个铁芯和两个二次绕组的电流互感器43 在一个铁芯上具有两个二次绕组的电流互感器44 具有有载分接开关的三相三绕组变压器，有中性点引出线的星形-三角形连接45 三相三绕组变压器，两个绕组为有中性点引出线的星形，中性点接地，第三绕组为开口三角形连接46 三相变压器星形-三角形连接47 具有有载分接开关的三相变压器星形-三角形连接48 三相变压器星形-曲折形连接49 操作器件一般符号50 具有两个绕组的操作器件组合表示法51 热继电器的驱动器件序号图形符号代表设备52 气体继电器53 自动重闭合器件54 电阻器一般符号55 可变电阻器可调电阻器56 滑动触点电位器57 预调电位器58 电容器一般符号59 可变电容器可调电容器60 双联同调可变电容器61 指示仪表(星号必须按规定予以代表)62PV电压表63PA电流表64 无功电流表电气图形符号65 最大需量指示器(由一台积算仪表操作的)66 PR 无功功率表67 PW 功率因素表序号图形符号代表设备68 PF 频率表69 温度计、高温计(θ可由t代替)70 转速表71 积算仪表、电能表(星号必须按规定予以代替)72 安培小时计73 PJ 电能表(瓦特小时表)74 PJR 无功电能表75 带发送器电能表76 由电能表操纵的遥测仪表(转发器)77 由电能表操纵的带有打印器材的遥测仪表(转发器)78 屏、盘、架一般符号注:可用文字符号或型号表示设备名称79 列架一般符号80 人工交换台、中断台、测量台、业务台等一般符号81 控制及信号线路(电力及照明用)82 原电池或蓄电池83 原电池组或蓄电池组序号图形符号代表设备8485 带抽头的原电池组或蓄电池组86 接地一般符号87 接机壳或接底板88 无噪声接地89 保护接地90 等电位91 电缆终端头92 电力电缆直通接线盒93 电力电缆连接盒电力电缆分线盒94 控制和指示设备95 报警启动装置(点式-手动或自动)96 线型探测器序号图形符号代表设备97 火灾报警装置98 热99 烟100 易爆气体101 手动启动。

第三篇：变电站文字符号和编号一般规定1 范围本规定适用于福建省电网110kV及以下变电站电气二次线的各类文字符号和编号。

2 引用标准DL 5028-93 电力工程制图标准DL/T 5136-2001 火力发电厂、变电所二次接线设计技术规程电力工程电气设计手册3 总则电气图是电气工程语言，各类文字符号和编号是图纸的重要组成部分。

尤其是二次图中的文字符号、编号更是种类繁多，合理确定各类符号和编号，可以使图纸清晰、整齐，便于施工、运行、维护。

本规定旨在使电气制图标准及二次线文字符号和编号的相关规定在变电站二次回路中得到正确应用和理解。

规范统一的原则。

解决各地区设计习惯不同造成的差异，为施工、运行、维护创造条件。

宜简不宜繁的原则。

在保证能表达清楚的情况下，各类符号和编号应力求简单，尽量使用现有已被大家熟悉的代码，特别是字母代码。

本规定在参照相关标准的同时，也充分考虑了省内多年形成的习惯做法，便于在工程中实施。

4 安装单位符号4.1 定义划分安装单位的目的是便于在回路上分组，便于设计和运行维护，减少接线错误。

合理划分安装单位，有以下意义：a）使比较复杂的二次回路在安装单位划分的原则下更加清晰。

b）二次接线内部之间联系密切，由于合理划分安装单位，可防止二次回路中迂回回路的产生。

c）利于维护和检修试验。

4.2 构成安装单位的符号一般由序号和文字符号组成，格式如下：□ □-------------------- 号、见糾- 2----------------------- 迪斡齢朋1 * 2 > 3-n ；表4-2安装单位文字符号约定字母表4.3 举例例如：110kV扩大内桥接线安装单位的划分#1、#2 进线：1Y、2丫；#1、#2 内桥：1YQ 2YQI>H母电压互感器：1YYH 2YYH#1、#2主变高压侧：1BY 2BY10kV母分：1SF 2SF。

5文字符号5.1 定义为了更加清楚、完整地表示电气设备或元件及其主要特征，电气图中经常在图形符号旁加注文字符号。

序号图形符号代表设备1 开关(机械式)电气图形符号2 多级开关一般符号单线表示3 多级开关一般符号多线表示接触器(在非动作位置触点断开)4KM5 接触器(在非动作位置触点闭合)6 负荷开关(负荷隔离开关)电气图用图形符号7 具有自动释放功能的负荷开关8 熔断器式断路器断路器9QF隔离开关10QS熔断器一般符号11FU跌落式熔断器12FF13 熔断器式开关14 熔断器式隔离开关15 熔断器式负荷开关16 当操作器件被吸合时延时闭合的动合触点17 当操作器件被释放时延时闭合的动合触点序号图形符号代表设备18 当操作器件被释放时延时闭合的动断触点电气图用图形符号19 当操作器件被吸合时延时闭合的动断触点20 当操作器件被吸合时延时闭合和释放时延时断开的动合触点21 SB 按钮开关(不闭锁)22 旋钮开关、旋转开关(闭锁)23 位置开关,动合触点限制开关,动合触点24 位置开关,动断触点限制开关,动断触点25 热敏开关,动合触点注:θ可用动作温度代替26 热敏自动开关,动断触点注:注意区别此触点和下图所示热继电器的触点27 具有热元件的气体放电管荧光灯起动器序号图形符号代表设备28 动合(常开)触点注:本符号也可用作开关一般符号29 动断(常闭)触点30 先断后合的转换触点31 当操作器件被吸合或释放时,暂时闭合的过渡动合触点32 座(内孔的)或插座的一个极33 插头(凸头的)或插头的一个极34 插头和插座(凸头的和内孔的)35 接通的连接片36 换接片37 双绕组变压器38 三绕组变压器39 TA 自耦变压器40 电抗器扼流图序号图形符号代表设备41 电流互感器脉冲变压器42 具有两个铁芯和两个二次绕组的电流互感器43 在一个铁芯上具有两个二次绕组的电流互感器44 具有有载分接开关的三相三绕组变压器，有中性点引出线的星形-三角形连接45 三相三绕组变压器，两个绕组为有中性点引出线的星形，中性点接地，第三绕组为开口三角形连接46 三相变压器星形-三角形连接47 具有有载分接开关的三相变压器星形-三角形连接48 三相变压器星形-曲折形连接49 操作器件一般符号50 具有两个绕组的操作器件组合表示法51 热继电器的驱动器件序号图形符号代表设备52 气体继电器53 自动重闭合器件54 电阻器一般符号55 可变电阻器可调电阻器56 滑动触点电位器57 预调电位器58 电容器一般符号59 可变电容器可调电容器60 双联同调可变电容器61 指示仪表(星号必须按规定予以代表)62PV电压表63PA电流表64 无功电流表电气图形符号65 最大需量指示器(由一台积算仪表操作的)66 PR 无功功率表67 PW 功率因素表序号图形符号代表设备68 PF 频率表69 温度计、高温计(θ可由t代替)70 转速表71 积算仪表、电能表(星号必须按规定予以代替)72 安培小时计73 PJ 电能表(瓦特小时表)74 PJR 无功电能表75 带发送器电能表76 由电能表操纵的遥测仪表(转发器)77 由电能表操纵的带有打印器材的遥测仪表(转发器)78 屏、盘、架一般符号注:可用文字符号或型号表示设备名称79 列架一般符号80 人工交换台、中断台、测量台、业务台等一般符号81 控制及信号线路(电力及照明用)82 原电池或蓄电池83 原电池组或蓄电池组序号图形符号代表设备8485 带抽头的原电池组或蓄电池组86 接地一般符号87 接机壳或接底板88 无噪声接地89 保护接地90 等电位91 电缆终端头92 电力电缆直通接线盒93 电力电缆连接盒电力电缆分线盒94 控制和指示设备95 报警启动装置(点式-手动或自动)96 线型探测器序号图形符号代表设备97 火灾报警装置98 热99 烟100 易爆气体101 手动启动。

序号图形符号代表设备1 开关(机械式)电气图形符号2 多级开关一般符号单线表示3 多级开关一般符号多线表示接触器(在非动作位置触点断开)4KM5 接触器(在非动作位置触点闭合)6 负荷开关(负荷隔离开关)电气图用图形符号7 具有自动释放功能的负荷开关8 熔断器式断路器断路器9QF隔离开关10QS熔断器一般符号11FU跌落式熔断器12FF13 熔断器式开关14 熔断器式隔离开关15 熔断器式负荷开关16 当操作器件被吸合时延时闭合的动合触点17 当操作器件被释放时延时闭合的动合触点序号图形符号代表设备18 当操作器件被释放时延时闭合的动断触点电气图用图形符号19 当操作器件被吸合时延时闭合的动断触点20 当操作器件被吸合时延时闭合和释放时延时断开的动合触点21 SB 按钮开关(不闭锁)22 旋钮开关、旋转开关(闭锁)23 位置开关,动合触点限制开关,动合触点24 位置开关,动断触点限制开关,动断触点25 热敏开关,动合触点注:θ可用动作温度代替26 热敏自动开关,动断触点注:注意区别此触点和下图所示热继电器的触点27 具有热元件的气体放电管荧光灯起动器序号图形符号代表设备28 动合(常开)触点注:本符号也可用作开关一般符号29 动断(常闭)触点30 先断后合的转换触点31 当操作器件被吸合或释放时,暂时闭合的过渡动合触点32 座(内孔的)或插座的一个极33 插头(凸头的)或插头的一个极34 插头和插座(凸头的和内孔的)35 接通的连接片36 换接片37 双绕组变压器38 三绕组变压器39 TA 自耦变压器40 电抗器扼流图序号图形符号代表设备41 电流互感器脉冲变压器42 具有两个铁芯和两个二次绕组的电流互感器43 在一个铁芯上具有两个二次绕组的电流互感器44 具有有载分接开关的三相三绕组变压器，有中性点引出线的星形-三角形连接45 三相三绕组变压器，两个绕组为有中性点引出线的星形，中性点接地，第三绕组为开口三角形连接46 三相变压器星形-三角形连接47 具有有载分接开关的三相变压器星形-三角形连接48 三相变压器星形-曲折形连接49 操作器件一般符号50 具有两个绕组的操作器件组合表示法51 热继电器的驱动器件序号图形符号代表设备52 气体继电器53 自动重闭合器件54 电阻器一般符号55 可变电阻器可调电阻器56 滑动触点电位器57 预调电位器58 电容器一般符号59 可变电容器可调电容器60 双联同调可变电容器61 指示仪表(星号必须按规定予以代表)62PV电压表63PA电流表64 无功电流表电气图形符号65 最大需量指示器(由一台积算仪表操作的)66 PR 无功功率表67 PW 功率因素表序号图形符号代表设备68 PF 频率表69 温度计、高温计(θ可由t代替)70 转速表71 积算仪表、电能表(星号必须按规定予以代替)72 安培小时计73 PJ 电能表(瓦特小时表)74 PJR 无功电能表75 带发送器电能表76 由电能表操纵的遥测仪表(转发器)77 由电能表操纵的带有打印器材的遥测仪表(转发器)78 屏、盘、架一般符号注:可用文字符号或型号表示设备名称79 列架一般符号80 人工交换台、中断台、测量台、业务台等一般符号81 控制及信号线路(电力及照明用)82 原电池或蓄电池83 原电池组或蓄电池组序号图形符号代表设备8485 带抽头的原电池组或蓄电池组86 接地一般符号87 接机壳或接底板88 无噪声接地89 保护接地90 等电位91 电缆终端头92 电力电缆直通接线盒93 电力电缆连接盒电力电缆分线盒94 控制和指示设备95 报警启动装置(点式-手动或自动)96 线型探测器序号图形符号代表设备97 火灾报警装置98 热99 烟100 易爆气体101 手动启动。

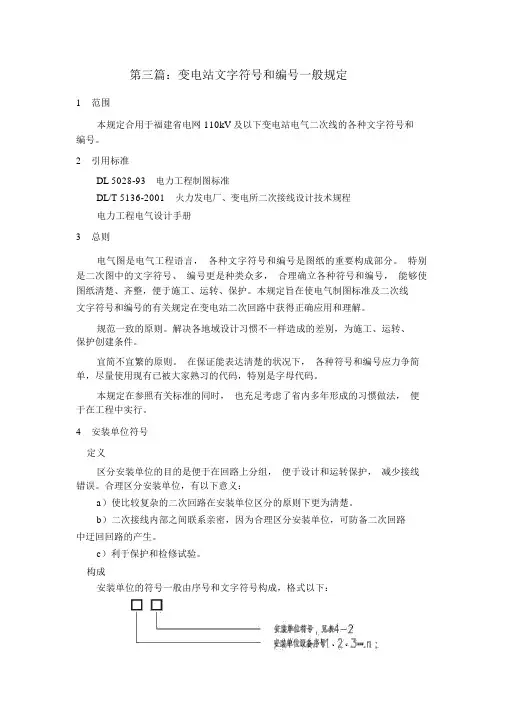

第三篇：变电站文字符号和编号一般规定1范围本规定合用于福建省电网 110kV 及以下变电站电气二次线的各种文字符号和编号。

2引用标准DL 5028-93电力工程制图标准DL/T 5136-2001火力发电厂、变电所二次接线设计技术规程电力工程电气设计手册3总则电气图是电气工程语言，各种文字符号和编号是图纸的重要构成部分。

特别是二次图中的文字符号、编号更是种类众多，合理确立各种符号和编号，能够使图纸清楚、齐整，便于施工、运转、保护。

本规定旨在使电气制图标准及二次线文字符号和编号的有关规定在变电站二次回路中获得正确应用和理解。

规范一致的原则。

解决各地域设计习惯不一样造成的差别，为施工、运转、保护创建条件。

宜简不宜繁的原则。

在保证能表达清楚的状况下，各种符号和编号应力争简单，尽量使用现有已被大家熟习的代码，特别是字母代码。

本规定在参照有关标准的同时，也充足考虑了省内多年形成的习惯做法，便于在工程中实行。

4安装单位符号定义区分安装单位的目的是便于在回路上分组，便于设计和运转保护，减少接线错误。

合理区分安装单位，有以下意义：a）使比较复杂的二次回路在安装单位区分的原则下更为清楚。

b）二次接线内部之间联系亲密，因为合理区分安装单位，可防备二次回路中迂回回路的产生。

c）利于保护和检修试验。

构成安装单位的符号一般由序号和文字符号构成，格式以下：表 4-2安装单位文字符号商定字母表序号电压及线路特点、安装设施名称符号备注一按电压及线路特点分类1 500kV W2 220kV E3 110kV Y4 35kV U5 10kV S6 低压厂用（站用电）DC7 常用照明CM8 事故照明SGM9 直流（ 220）Z10 直流（ 24V、 48V）ZR二按一次元件分类1 母线M2 母线分段F（MF ）3 母联ML4 旁路P5 桥路Q6 变压器 B7 消弧线圈X8 电阻R9 静电电容器CJ10 电压互感器YH举例比如： 110kV 扩大内桥接线安装单位的区分#1、 #2 进线： 1Y 、2Y ；#1、 #2 内桥： 1YQ 、2YQ ；Ⅰ、Ⅱ母电压互感器： 1YYH 、 2YYH ；#1、#2 主变高压侧： 1BY、 2BY ；10kV 母分： 1SF、2SF。

变电站所有设备代表符号说明序号图形符号代表设备1 开关(机械式)电气图形符号2 多级开关一般符号单线表示3 多级开关一般符号多线表示4KM 接触器(在非动作位置触点断开)5 接触器(在非动作位置触点闭合)6 负荷开关(负荷隔离开关)电气图用图形符号7 具有自动释放功能的负荷开关8 熔断器式断路器9 QF 断路器10 QS 隔离开关11 FU 熔断器一般符号12 FF 跌落式熔断器13 熔断器式开关14 熔断器式隔离开关15 熔断器式负荷开关16 当操作器件被吸合时延时闭合的动合触点17 当操作器件被释放时延时闭合的动合触点序号图形符号代表设备18 当操作器件被释放时延时闭合的动断触点电气图用图形符号19 当操作器件被吸合时延时闭合的动断触点40 电抗器扼流图序号图形符号代表设备41 电流互感器脉冲变压器42 具有两个铁芯和两个二次绕组的电流互感器43 在一个铁芯上具有两个二次绕组的电流互感器44 具有有载分接开关的三相三绕组变压器，有中性点引出线的星形-三角形连接45 三相三绕组变压器，两个绕组为有中性点引出线的星形，中性点接地，第三绕组为开口三角形连接46 三相变压器星形-三角形连接47 具有有载分接开关的三相变压器星形-三角形连接48 三相变压器星形-曲折形连接49 操作器件一般符号50 具有两个绕组的操作器件组合表示法51 热继电器的驱动器件序号图形符号代表设备52 气体继电器53 自动重闭合器件54 电阻器一般符号55 可变电阻器可调电阻器56 滑动触点电位器57 预调电位器58 电容器一般符号59 可变电容器可调电容器60 双联同调可变电容器61 指示仪表(星号必须按规定予以代表)62PV电压表63PA电流表64 无功电流表电气图形符号65 最大需量指示器(由一台积算仪表操作的)66 PR 无功功率表67 PW 功率因素表序号图形符号代表设备68 PF 频率表69 温度计、高温计(θ可由t 代替)70 转速表71 积算仪表、电能表(星号必须按规定予以代替)72 安培小时计73 PJ 电能表(瓦特小时表)74 PJR 无功电能表75 带发送器电能表76 由电能表操纵的遥测仪表(转发器)77 由电能表操纵的带有打印器材的遥测仪表(转发器)78 屏、盘、架一般符号注:可用文字符号或型号表示设备名称79 列架一般符号80 人工交换台、中断台、测量台、业务台等一般符号81 控制及信号线路(电力及照明用)82 原电池或蓄电池83 原电池组或蓄电池组序号图形符号代表设备8485 带抽头的原电池组或蓄电池组86 接地一般符号87 接机壳或接底板88 无噪声接地89 保护接地90 等电位91 电缆终端头92 电力电缆直通接线盒93 电力电缆连接盒电力电缆分线盒94 控制和指示设备95 报警启动装置(点式-手动或自动)96 线型探测器序号图形符号代表设备97 火灾报警装置98 热99 烟100 易爆气体101 手动启动。

电流互感器脉冲变压器具有两个铁芯和两个二次绕组的电流互感器在一个铁芯上具有两个二次绕组的电流互感器具有有载分接开关的三相三绕组变压器，有中性点引出线的星形-三角形连接三相三绕组变压器，两个绕组为有中性点引出线的星形，中性点接地，第三绕组为开口三角形连接三相变压器星形-三角形连接具有有载分接开关的三相变压器星形-三角形连接三相变压器星形-曲折形连接操作器件一般符号具有两个绕组的操作器件组合表示法热继电器的驱动器件81 82 83序号 图形符号68 PF频率表69 温度计、高温计（B 可由t 代替） 70 转速表71 积算仪表、电能表（星号必须按规定予以代替）72 安培小时计73 PJ电能表（瓦特小时表）74 a rliPJR 无功电能表75 76 77Wli带发送器电能表由电能表操纵的遥测仪表（转发器）由电能表操纵的带有打印器材的遥测仪表 （转发器）78 屏、盘、架一般符号注:可用文字符号或型号表示设备名称 79 80 列架一般符号人工交换台、中断台、测量台、业务台等一般符 号控制及信号线路（电力及照明用）原电池或蓄电池原电池组或蓄电池组! 十土士亠T i(■-弋弋\QS :F5闸刀幵关匡形石号行程开关国形钉号三悭刀开关符号KM 动断触点动合触点KM立流接筋饰ES弔花号捋紹珀予答专动断触点热绻电霧图形符号时间继电器的触点符号FRFR瞬时动诈断电延E寸或。
