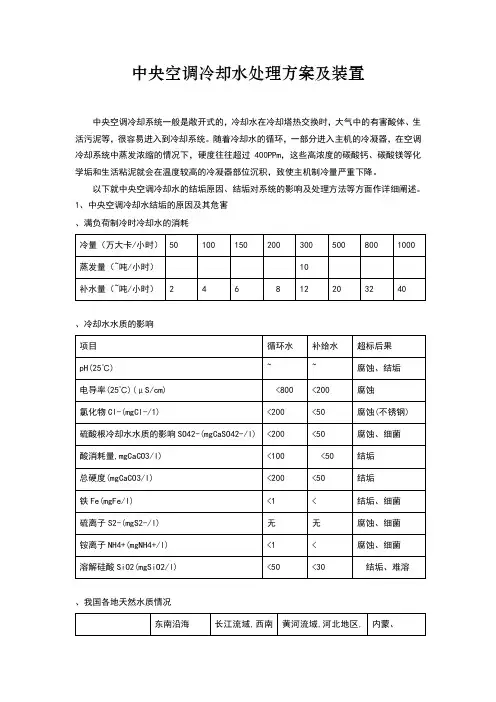

中央空调冷却水处理方案及装置

中央空调冷却系统一般是敞开式的，冷却水在冷却塔热交换时，大气中的有害酸体、生活污泥等，很容易进入到冷却系统。随着冷却水的循环，一部分进入主机的冷凝器，在空调冷却系统中蒸发浓缩的情况下，硬度往往超过400PPm，这些高浓度的碳酸钙、碳酸镁等化学垢和生活粘泥就会在温度较高的冷凝器部位沉积，致使主机制冷量严重下降。

以下就中央空调冷却水的结垢原因、结垢对系统的影响及处理方法等方面作详细阐述。

1、中央空调冷却水结垢的原因及其危害

、满负荷制冷时冷却水的消耗

冷量（万大卡/小时） 50 100 150 200 300 500 800 1000

蒸发量（~吨/小时） 10

补水量（~吨/小时） 2 4 6 8 12 20 32 40

、冷却水水质的影响

项目 循环水 补给水 超标后果

pH(25℃) ~ ~ 腐蚀、结垢

电导率(25℃)(μS/cm) <800 <200 腐蚀

氯化物Cl-(mgCl-/1) <200 <50 腐蚀(不锈钢)

硫酸根冷却水水质的影响SO42-(mgCaSO42-/l) <200 <50 腐蚀、细菌

酸消耗量,mgCaCO3/l) <100 <50 结垢

总硬度(mgCaCO3/l) <200 <50 结垢

铁Fe(mgFe/l) <1 < 结垢、细菌

硫离子S2-(mgS2-/l) 无 无 腐蚀、细菌

铵离子NH4+(mgNH4+/l) <1 < 腐蚀、细菌

溶解硅酸SiO2(mgSiO2/l) <50 <30 结垢、难溶

、我国各地天然水质情况

东南沿海 长江流域,西南黄河流域,河北地区,内蒙、 地区(黔、桂外),黑、松流域 辽河流域

西北地区

含盐量(mg/L) ＜100 100-300 200-500 ＞500

总硬度(mg/L) ＜50 50-150 150-300 ＞300

1 PAM三箱一体加药装置工艺

1.引言

PAM三箱一体加药装置是一种新型的化学药剂加注装置，典型的应用场景紧要是污水处理、工业废水处理等领域。该装置集成了化学药剂储存、定量加药、混合、调整等功能，自动完成药剂注入过程并保证精度。

PAM三箱一体加药装置运行简便，能够快捷适应不同的水质场景，且在操作上具有通用性和可重用性的特点。针对该装置工艺，本文将从原理、结构、应用中探讨其技术实现和优化。

2.装置原理

PAM三箱一体加药装置由三个构成部分构成，涵盖药剂储存、药剂加药和混合储存。依据工艺流程，其紧要原理如下：

• 药剂储存箱：将不同规格的药剂进行分类、储存，并预选设备硬件配件和掌控屏幕的运行电路；

• 加药装置：输入药剂信息、设置药剂加注参数；加药自动进行，药剂沉淀并进入下一阶段的处理过程；

• 混合储存箱：混合进行处理后，实现出水口的排出。

全部的药剂储存在储存箱内，并通过阀门、泵、调整器等设备进行掌控释放，在加药过程中储存液体显现浓度不等时，可以通过加药装置和混合储存箱来调整浓度。这些操作可以通过液位计、流量计、pH计等设备进行实时检测和掌控。

3.装置结构

3.1 药剂储存箱

药剂储存箱是PAM三箱一体加药装置的关键构成部分。它的设计考虑了物料种类、物料重量、密封性以及药槽是否耐酸碱腐蚀等各种问 2 题。主体部分通常接受不锈钢材质，药槽由其它材质如PP或PE制成，以确保装置寿命和运营效果。

3.2 加药装置

将药品精准明确掌控在特定的药剂比例下进行加住处理是PAM三箱一体加药装置工艺的另一个紧要构成部分。加药装置通常由以下部分构成：

• 药剂供应系统：确保在不同的药品添加阶段，药剂供应始终稳定。

• 自动药剂流量掌控系统：自动计量并精准加注药剂，确保在整个药剂加注过程中都会维持稳定性。

• 药剂混合掌控系统：完成药品混合功能，让药剂在内部混合，实现精准明确的混合，确保药剂溶解均匀。

• 药剂加药掌控系统：确保在不同的药品添加阶段都能够精准、自动地依照设定的药剂比例进行加药，实现药剂混合后的处理和储存。

加药装置方案

1. 引言

加药装置是工业生产中常用的设备，用于进行液体或固体药剂的定量加入。本文将介绍一种基于XX技术的加药装置方案，该方案具有精度高、操作简便、自动化程度高等特点。

2. 设备原理

该加药装置方案基于XX技术，通过控制流体的流量、压力来实现药剂的定量加入。具体设备原理如下：

1. 液体加药装置：采用XX泵技术，通过泵体腔的体积变化来定量吸入和排出药剂。泵的流量和速度可通过控制泵的运动来实现药剂的精确加入。

2. 固体加药装置：采用XX技术，通过控制输送带或旋转机构的转速，使固体药剂按照设定的量加入到生产流程中。

3. 设备特点

该加药装置方案具有以下特点：

• 精度高：通过精确控制流体流量、固体输送速度，实现药剂的精确加入，保证生产过程的稳定性和产品质量。

• 操作简便：装置采用人机界面控制，操作简单直观，用户只需设定加药量和加药时间等参数，装置即可自动工作。

• 自动化程度高：装置可与生产线集成，与上游和下游设备实现自动化的物料传递和控制，提高生产效率。

• 可靠性强：装置采用优质材料制造，结构坚固耐用，具有较长的使用寿命。同时，装置配备故障诊断和报警系统，可及时发现和解决问题。

4. 应用场景

该加药装置方案适用于各种工业生产场景，特别适用于以下场景：

• 化工制造业：用于控制化工生产中的添加剂、催化剂、稳定剂等的加入。

• 食品生产业：用于精确控制食品生产过程中的调味料、防腐剂等的加入。 • 制药工业：用于定量添加药物原料和辅料，保证药物的精确配方和制作过程。

• 石油化工行业：用于石油化工生产中的添加剂、溶剂等的加入，确保产品品质。

5. 总结

本文介绍了一种基于XX技术的加药装置方案，该方案具有精度高、操作简便、自动化程度高等特点。通过控制流量、压力或速度等参数，实现药剂的定量加入。该方案适用于化工制造业、食品生产业、制药工业和石油化工行业等不同的工业生产场景。这种加药装置将在生产过程中起到重要作用，提高生产效率和产品质量。

__________________________________________________

1__________________________________________________ 全自动加药装置使用原理分析

一、全自动加药装置介绍

我公司提供的循环水系统配置的全自动加药箱是通过在线检测系统、全自动加药系统来控制，该自动控制系统可以确保加药的精准性，通过化学药剂的投放，有效防止循环水系统中出现的结垢、腐蚀、细菌滋生等问题。

二、全自动加药装置工作原理

由控制系统和加药系统组成，控制系统由工业酸度计，调节仪，变频器及控制电路组成。加药系统由加药泵，药箱组成。

样水经冷却器后冷却为温度在20～35℃之间，酸度计检测被测样水的PH值，一方面以数字的方式显示，另一方面将其转换为4～__________________________________________________

2__________________________________________________ 20mA的标准信号输出 至MPS可编程序控制器。 MPS可编程序控制器将输入信号与给定值比较，根据比较结果按一定的算法进行逻辑运算，并输出相对应的4～20mA电流控制变频器改变加药泵电机的转速，

加药泵电机转速的改变达到控制加药泵量的要求，从而使被控对象的参数运行在最佳状态。该系统设有保护功能：当药箱液位为低液位时，有低液位接点信号送至MPS， MPS将不启动加药泵。当加药管道的压力高时，有压力高信号接点送至MPS，MPS将不启动加药泵。(此二接点信号有用户提供，或在订货时订此二套仪表)

三、全自动加药装置特点

1、可高精度投加各种配比的水处理药剂，计量准确。

2、自动化程度高，操作简单，能耗低。

3、安装及使用，维修简单、方便。

4、耐腐蚀性强，耐强酸强碱，安全可靠。
