各种电容器的分类及特点

实用标准文档

文案大全 1.瓷介电容器（CC）

结构：用陶瓷材料作介质，在陶瓷表面涂覆一层金属（银）薄膜，再经高温烧结后作为电极而成。瓷介电容器又分 1 类电介质（NPO、CCG）

）；2 类电介质（X7R、2X1）和 3 类电介质（Y5V、2F4）瓷介电容器。

用途：主要应用于高频电路中。

2.涤纶电容器（CL）

结构：涤纶电容器，是用有极性聚脂薄膜为介质制成的具有正温度系数（即温度升高时，电容量变大）的无极性电容。

用途： 一般应用于中、低频电路中。

常用的型号有CL11、CL21等系列。 实用标准文档

文案大全 3.聚苯乙烯电容器（CB）

结构：有箔式和金属化式两种类型。

用途： 一般应用于中、高频电路中。

常用的型号有CB10、CB11（非密封箔式）、CB14~16（精密型）、CB24、CB25（非密封型金属化）、CB80（高压型）、 CB40 （密封型金属化）等系列。

4.聚丙烯电容器（CBB）

结构：用无极性聚丙烯薄膜为介质制成的一种负温度系数无极性电容。有非密封式（常用有色树脂漆封装）和密封式（用金属或塑料外壳封装）两种类型。

用途： 一般应用于中、低频电子电路或作为电动机的启动电容。常用的箔式聚丙烯电容：CBB10、CBB11、CBB60、 CBB61 等；金属化式聚丙烯电容： CBB20、CBB21、CBB401 等系列。 实用标准文档

文案大全 5.独石电容器

结构：独石电容器是用钛酸钡为主的陶瓷材料烧结制成的多层叠片状超小型电容器。

用途：广泛应用于谐振、旁路、耦合、滤波等。

常用的有CT4 （低频） 、CT42（低频）；CC4（高频）、CC42（高频）等系列。

6.云母电容器（CY）

结构：云母电容器是采用云母作为介质，在云母表面喷一层金属膜（银）作为电极，按需要的容量叠片后经浸渍压塑在胶木壳（或陶瓷、塑料外壳）构成。

用途：一般在高频电路中作信号耦合、旁路、调谐等使用。常用的有CY、CYZ、CYRX等系列。

电容器常识(图)

一、使用薄膜电容器的注意事项

1、工作电压薄膜电容器的选用取决于施加的最高电压，并受施加的电压波形、电流波形、频率、环境温度（电容器表面温度）、电容量等因素的影响。使用前请先检查电容器两端的电压波形、电流波形和频率（在高频场合，允许电压随着电容器类型的不同而改变，详细资料请参阅说明书）是否在额定值内。

2、工作电流通过电容器的脉冲(或交流）电流等于电容量C与电压上升速率的乘积，即I=C x dv/dt。由于电容器存在损耗，在高频或高脉冲条件下使用时，通过电容器的脉冲（或交流）电流会使电容器自身发热而有温升，将会有热击穿（冒烟、起火）的危险。因此，电容器安全使用条件不仅受额定电压（或类别电压）的限制，而且受额定电流的限制。额定电流被认为是由击穿模式决定的脉冲电流（峰值电流，即由dv/dt指标所限制的）和连续电流（以峰峰值或有效值表示）组成，当使用时，必须确信这两个电流都在允许范围之内。在高频或高脉冲条件下使用的电容器，我们推荐聚丙烯膜电容器或MPES叠片式电容器。 PPS、MPPS、MPSA系列高压聚丙烯膜电容器给出了占空比（DUTY）为15%时的额定峰峰值电流。MPP、MPH、MPA系列S校正电容器给出了额定峰峰值电流。在任何情况下都不允许超过额定峰峰值电流使用。当实际工作电流波形与给出的波形不同时，聚酯膜电容器在自身温升为10℃或更小的情况下使用，聚丙烯膜电容器在自身温升为5℃或更小的情况下使用，电容器表面温度不许超过额定上限温度。

3、阻燃性尽管在薄膜电容器外封装中使用了耐火性阻燃材料--阻燃环氧树脂或塑壳（UL94/V-0级），但外部的持续高温或火焰仍可使电容器芯子变形而产生外封装破裂，导致电容器芯子熔化或燃烧。

4、抑制电源电磁干扰用电容器当在电源跨线路中使用电容器来消除噪音时，不仅仅只有正常电压，还会有异常脉冲电压（如闪电）发生，这可能会导致电容器冒烟或者起火。所以，跨线电容器其安全标准在不同国家有严格规定。请使用经过安全认证的MKT61、MKP61型电容器。不推荐将直流电容器用作跨线电容器.

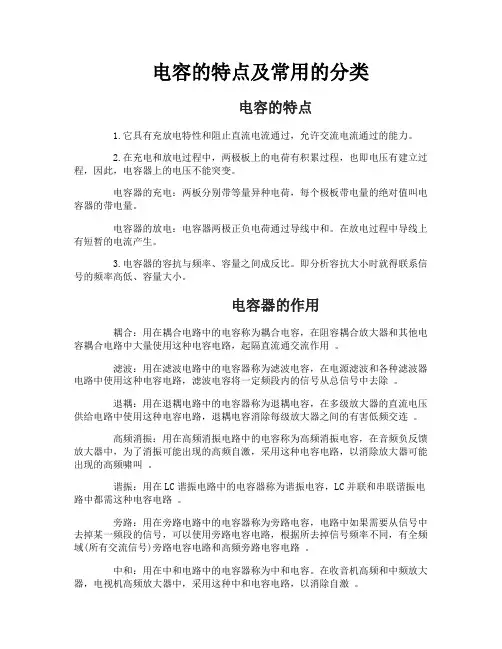

电容的特点及常用的分类

电容的特点

1.它具有充放电特性和阻止直流电流通过，允许交流电流通过的能力。

2.在充电和放电过程中，两极板上的电荷有积累过程，也即电压有建立过程，因此，电容器上的电压不能突变。

电容器的充电：两板分别带等量异种电荷，每个极板带电量的绝对值叫电容器的带电量。

电容器的放电：电容器两极正负电荷通过导线中和。在放电过程中导线上有短暂的电流产生。

3.电容器的容抗与频率、容量之间成反比。即分析容抗大小时就得联系信号的频率高低、容量大小。

电容器的作用

耦合：用在耦合电路中的电容称为耦合电容，在阻容耦合放大器和其他电容耦合电路中大量使用这种电容电路，起隔直流通交流作用 。

滤波：用在滤波电路中的电容器称为滤波电容，在电源滤波和各种滤波器电路中使用这种电容电路，滤波电容将一定频段内的信号从总信号中去除 。

退耦：用在退耦电路中的电容器称为退耦电容，在多级放大器的直流电压供给电路中使用这种电容电路，退耦电容消除每级放大器之间的有害低频交连 。

高频消振：用在高频消振电路中的电容称为高频消振电容，在音频负反馈放大器中，为了消振可能出现的高频自激，采用这种电容电路，以消除放大器可能出现的高频啸叫 。

谐振：用在LC谐振电路中的电容器称为谐振电容，LC并联和串联谐振电路中都需这种电容电路 。

旁路：用在旁路电路中的电容器称为旁路电容，电路中如果需要从信号中去掉某一频段的信号，可以使用旁路电容电路，根据所去掉信号频率不同，有全频域(所有交流信号)旁路电容电路和高频旁路电容电路 。

中和：用在中和电路中的电容器称为中和电容。在收音机高频和中频放大器，电视机高频放大器中，采用这种中和电容电路，以消除自激 。 定时：用在定时电路中的电容器称为定时电容。在需要通过电容充电、放电进行时间控制的电路中使用定时电容电路，电容起控制时间常数大小的作用 。

各种电容的特性及其应用

名称:聚酯(涤纶)电容(CL)

符号:

电容量:40p--4u

额定电压:63--630V

主要特点:小体积,大容量,耐热耐湿,稳定性差

应用:对稳定性和损耗要求不高的低频电路

名称:聚苯乙烯电容(CB)

符号:

电容量:10p--1u

额定电压:100V--30KV

主要特点:稳定,低损耗,体积较大

应用:对稳定性和损耗要求较高的电路

名称:聚丙烯电容(CBB)

符号:

电容量:1000p--10u

额定电压:63--2000V

主要特点:性能与聚苯相似但体积小,稳定性略差

应用:代替大部分聚苯或云母电容,用于要求较高的电路

名称:云母电容(CY)

符号:

电容量:10p--0.1u

额定电压:100V--7kV

主要特点:高稳定性,高可靠性,温度系数小

应用:高频振荡,脉冲等要求较高的电路

名称:高频瓷介电容(CC)

符号:

电容量:1--6800p

额定电压:63--500V

主要特点:高频损耗小,稳定性好

应用:高频电路

名称:低频瓷介电容(CT)

符号:

电容量:10p--4.7u

额定电压:50V--100V

主要特点:体积小,价廉,损耗大,稳定性差

应用:要求不高的低频电路

名称:玻璃釉电容(CI)

符号:

电容量:10p--0.1u

额定电压:63--400V

主要特点:稳定性较好,损耗小,耐高温(200度)

应用:脉冲、耦合、旁路等电路

名称:铝电解电容

符号:

电容量:0.47--10000u

额定电压:6.3--450V

主要特点:体积小,容量大,损耗大,漏电大

应用:电源滤波,低频耦合,去耦,旁路等

名称:钽电解电容(CA)铌电解电容(CN)

符号: 电容量:0.1--1000u

额定电压:6.3--125V

主要特点:损耗、漏电小于铝电解电容
