电力电缆故障检测的方法与分析

电力电缆的故障分析及检测方法

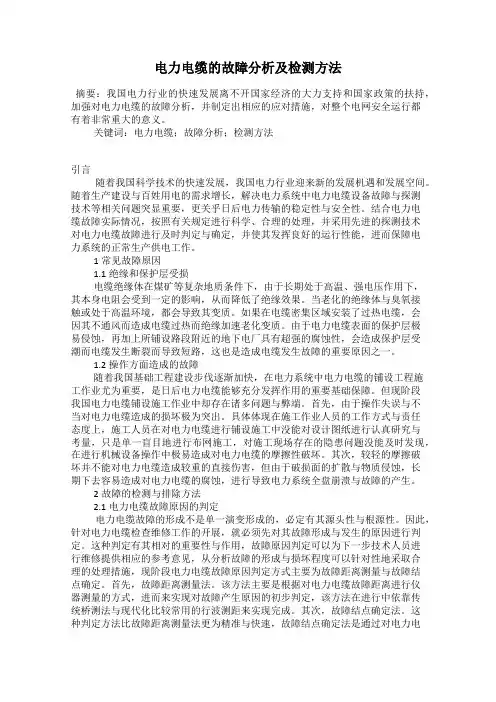

摘要：我国电力行业的快速发展离不开国家经济的大力支持和国家政策的扶持，加强对电力电缆的故障分析，并制定出相应的应对措施，对整个电网安全运行都有着非常重大的意义。

关键词：电力电缆；故障分析；检测方法

引言

随着我国科学技术的快速发展，我国电力行业迎来新的发展机遇和发展空间。随着生产建设与百姓用电的需求增长，解决电力系统中电力电缆设备故障与探测技术等相关问题突显重要，更关乎日后电力传输的稳定性与安全性。结合电力电缆故障实际情况，按照有关规定进行科学、合理的处理，并采用先进的探测技术对电力电缆故障进行及时判定与确定，并使其发挥良好的运行性能，进而保障电力系统的正常生产供电工作。

1常见故障原因

1.1绝缘和保护层受损

电缆绝缘体在煤矿等复杂地质条件下，由于长期处于高温、强电压作用下，其本身电阻会受到一定的影响，从而降低了绝缘效果。当老化的绝缘体与臭氧接触或处于高温环境，都会导致其变质。如果在电缆密集区域安装了过热电缆，会因其不通风而造成电缆过热而绝缘加速老化变质。由于电力电缆表面的保护层极易侵蚀，再加上所铺设路段附近的地下电厂具有超强的腐蚀性，会造成保护层受潮而电缆发生断裂而导致短路，这也是造成电缆发生故障的重要原因之一。

1.2操作方面造成的故障

随着我国基础工程建设步伐逐渐加快，在电力系统中电力电缆的铺设工程施工作业尤为重要，是日后电力电缆能够充分发挥作用的重要基础保障。但现阶段我国电力电缆铺设施工作业中却存在诸多问题与弊端。首先，由于操作失误与不当对电力电缆造成的损坏极为突出。具体体现在施工作业人员的工作方式与责任态度上，施工人员在对电力电缆进行铺设施工中没能对设计图纸进行认真研究与考量，只是单一盲目地进行布网施工，对施工现场存在的隐患问题没能及时发现，在进行机械设备操作中极易造成对电力电缆的摩擦性破坏。其次，较轻的摩擦破坏并不能对电力电缆造成较重的直接伤害，但由于破损面的扩散与物质侵蚀，长期下去容易造成对电力电缆的腐蚀，进行导致电力系统全盘崩溃与故障的产生。

电力电缆常见故障及检测方法分析

摘要：电力电缆作为电力系统的重要组成部分，一旦发生故障将直接影响电力系统的安全运行电力电缆供电以其安全、可靠、，得到广泛的应用。但是电力电缆一般都埋在地下，一旦发生故障，要经过诊断、测距(预定位)、定点(精确定位)个步骤。采用合适的故障测试方法，尽可能快速、准确地找到故障点，减少因停电造成的损失。

关键词：电缆；故障；方法；技术

一、电缆的故障类型分析

电力电缆的故障类型造成电力电缆故障的原因有很多，比如：机械损伤、绝缘受潮、绝缘老化变质、过电压、材料缺陷、电缆绝缘物流失、设计和制作工艺不良以及护层腐蚀等。按照故障出现的部位，通常可将故障类型大致分为断线故障、主绝缘故障和护层故障断线一般是由于故障电流过大而烧断电缆芯线或外界机械破坏等原因造成的，其测试比较简单。从今年已查找的低、中、高压电缆故障的结构特点分析，电缆单相接地故障较为普遍，多是因为电缆遭受外力破坏原因造成。也不排除本体质量造成，但这种内部短路从外表看不出痕迹较少见。电缆相间短路故障中较少，这是因为相间短路一般都是在运行中发生，发生故障时会产生强大的短路电流造成速断保护动作而跳闸。强大的电流所造成的高温一般都会把电缆烧断造成开路性故障。电缆内部短路，外表看不出痕迹，此类故障一般是由于电缆质量造成的，比较少见。从电缆的故障位置看，一条电缆最薄弱的地方是中间接头，一般的电缆都有一个或几个中间接头，在做电缆中间接头时由于环境条件限制，加上电缆敷设后不进行防潮处理，制作时中间接管压接不紧密，都可能造成电缆中间接头受潮、工艺缺陷的出现。当运行中长期在高压电场的作用下产生电晕及游离放电，使绝缘本体形成水树直至绝缘老化并击穿。

绝缘故障根据故障电阻和击穿间隙的情况，通常将绝缘故障分为低阻、高阻及闪络性故障。低阻故障与高阻故障的区分界限一般取电缆本身波阻抗的l0倍，但在实际测试工作中并不要求很严格地区分。闪络性故障的故障点电阻极高，可给故障电缆施加到较高的电压，故障点才闪络击穿。预防性试验中所发生的故障多属于这种情况。

电力电缆故障检测的方法与分析

摘要：随着经济的迅速发展，城市内部空间越来越少，而社会对电力的需求日益增加，电力电缆得到了广泛的使用，节省了大量空间，电力线路中电缆的比例越来越高[1]。由于电缆质量、老化变质、机械损伤、安装工艺等因素，电力电缆经常会发生故障。电力电缆深埋地下，导致电力电缆的运维和检修变得十分困难，一旦发生故障就会对人们日常生活造成巨大影响，因此需要快速准确地找到故障位置并及时排除故障。本文，探讨了几种常用的电缆故障检测技术、电缆故障精确定点方法，以及电缆路径探测原理，保障在电缆发生故障后能够及时排除，使电力系统正常运行。

关键词：高压电力电缆；故障原因；检测技术；精确定点

引言

从目前电力系统的运行情况来看，电力电缆虽然能够在很大程度上保证电力系统运行的安全性，但是仍然会出现一些故障，从而防止了电力系统的正常运行。所以说，采取合适的方法来对这些故障进行检测，并且采取合理有效的策略来预防这些故障成为电力电缆发展中应该广泛重视的问题。

1.电力电缆故障检测技术

对于电缆的故障点检测一般都要经过故障类型的诊断、故障点测距、精确定点三个主要步骤。电缆故障可以分为低阻故障、高阻故障、开路故障和闪络性故障，根据不同的故障类型可以选择合适的测距方法来初测故障距离。故障点测距能够初步确定故障距离，缩小故障范围，以方便下一步精确定点。目前预定位的方法主要有两大类，基于阻抗测距（电桥法等）和基于行波测距（低压脉冲反射法等）。

1.1电桥法。电桥检测法又被称为“经典电桥法”，是应用最为广泛以及应用历史最为悠久的电缆故障检测技术，但因为无法满足现在电力行业的需求，已经逐渐被淘汰。电桥检测法将被测电缆的故障相与非故障相连接构成小桥，通过调节桥臂上的可调电阻器使得电桥处于一个平衡状态，然后利用桥臂电阻比算出电阻值，而电缆的长度与电阻是成正比的，从而可以根据电阻值算出电缆故障距离。电桥法是比较传统经典的电路故障检测方法，它操作简单、方便而且精确度高，非常适合于电缆接地和短路故障的检测，缺点是不适用于检测高阻与闪络性故障，因为在故障电阻很高的情况下，电桥通过的电流很小，一般灵敏度的仪表很难探测到。电桥法检测时还需要知道电缆的材质、长度等原始资料，若是由不同截面的电缆组成时，还需对电阻等进行换算，此外，电桥法也不能测量三相短路或短路故障，也不适合用于高电阻设备。

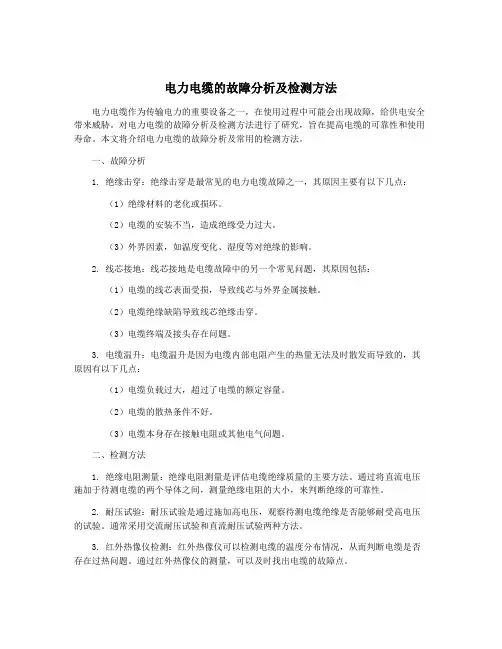

电力电缆的故障分析及检测方法

电力电缆作为传输电力的重要设备之一，在使用过程中可能会出现故障，给供电安全带来威胁。对电力电缆的故障分析及检测方法进行了研究，旨在提高电缆的可靠性和使用寿命。本文将介绍电力电缆的故障分析及常用的检测方法。

一、故障分析

1. 绝缘击穿：绝缘击穿是最常见的电力电缆故障之一，其原因主要有以下几点：

（1）绝缘材料的老化或损坏。

（2）电缆的安装不当，造成绝缘受力过大。

（3）外界因素，如温度变化、湿度等对绝缘的影响。

2. 线芯接地：线芯接地是电缆故障中的另一个常见问题，其原因包括：

（1）电缆的线芯表面受损，导致线芯与外界金属接触。

（2）电缆绝缘缺陷导致线芯绝缘击穿。

（3）电缆终端及接头存在问题。

3. 电缆温升：电缆温升是因为电缆内部电阻产生的热量无法及时散发而导致的，其原因有以下几点：

（1）电缆负载过大，超过了电缆的额定容量。

（2）电缆的散热条件不好。

（3）电缆本身存在接触电阻或其他电气问题。

二、检测方法

1. 绝缘电阻测量：绝缘电阻测量是评估电缆绝缘质量的主要方法。通过将直流电压施加于待测电缆的两个导体之间，测量绝缘电阻的大小，来判断绝缘的可靠性。

2. 耐压试验：耐压试验是通过施加高电压，观察待测电缆绝缘是否能够耐受高电压的试验。通常采用交流耐压试验和直流耐压试验两种方法。

3. 红外热像仪检测：红外热像仪可以检测电缆的温度分布情况，从而判断电缆是否存在过热问题。通过红外热像仪的测量，可以及时找出电缆的故障点。 4. 声波检测：声波检测是利用超声波技术检测电缆的一种方法。通过检测电缆中传导声波的变化，可以判断电缆是否存在接地、击穿等故障。

5. 直流电阻测量：直流电阻测量适用于电缆的接地故障检测。通过测量接地电极与大地之间的电阻大小，来判断电缆的接地情况。
