1 高二物理电磁感应练习题
一、选择题：（每小题至少有一个选项是正确的，请把正确的答案填入答题卡中，每小题4分，共52分，漏选得2分，错选和不选得零分）
1．下列说法正确的是 （ ）
A．磁通量越大，磁通量的变化也越大
B．磁通量变化越大，磁通量的变化率也越大
C．磁通量变化越快，磁通量的变化率越大
D．磁通量等于零时，磁通量的变化率也为零
2．如图所示的电路中，一个N极朝下的条形磁铁竖直下落，恰能穿过水平放置的方形导线框，下列判断正确的是 （ ）
A．磁铁经过图中位置1时，线框中感应电流沿abcd方向，
经过位置2时沿adcb方向
B．磁铁经过图中位置1时，线框中感应电流沿adcb方向，
经过位置2时沿abcd方向
C．磁铁经过位置1和2时，感应电流都沿abcd方向
D．磁铁经过位置1和2时，感应电流都沿adcb方向
3．如图所示，一个环形线圈放在均匀磁场中，设在第一秒内磁感线垂直于线圈平面向里，如图（a），磁感应强度B随时间t而变化的关系如图（b），
那么在第二秒内线圈中感应电流的大小和方向是（ ）
A．逐渐增加，逆时针方向 B．逐渐减小，顺时针方向
C．大小恒定，顺时针方向 D．大小恒定，逆时针方向
4．如图所示，Q为用毛皮摩擦过的橡胶圆盘.由于它的转动使金属环P中产生了如图所示的所感应电流，则Q盘的转动情况是 （ ）
A．顺时针加速转动 B．逆时针加速转动
C．顺时针减速转动仪 D．逆时针减
5．如图24—6甲，圆形线圈P静止在水平桌面上，其正上方悬挂一相同的线圈Q，P和Q共轴。Q中通有变化电流，电流随时间变化的规律如图乙所示。P所受的重力为G，桌面对P的支持力为N，则（ ）
A．t1时刻，N＞G
B．t2时刻，N＞G
C．t3时刻，N＜G
D．t4时刻，N＝G

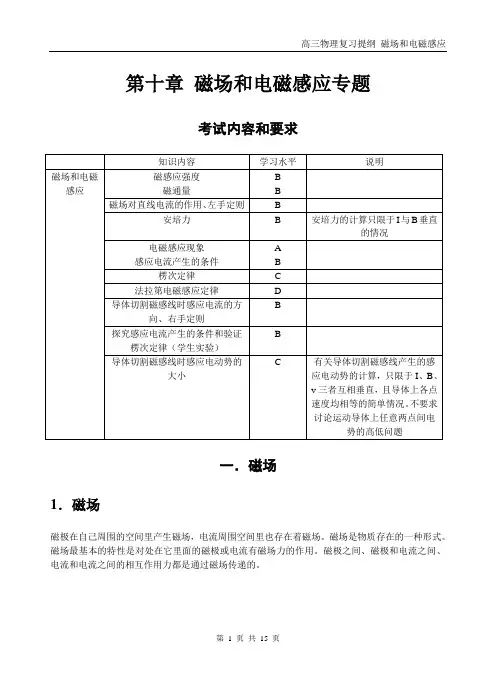

高三物理复习提纲 磁场和电磁感应
第 1 页 共 15 页 第十章 磁场和电磁感应专题
考试内容和要求
知识内容 学习水平 说明
磁场和电磁感应 磁感应强度
磁通量 B
B
磁场对直线电流的作用、左手定则 B
安培力 B 安培力的计算只限于I与B垂直的情况
电磁感应现象
感应电流产生的条件 A
B
楞次定律 C
法拉第电磁感应定律 D
导体切割磁感线时感应电流的方向、右手定则 B
探究感应电流产生的条件和验证楞次定律（学生实验） B
导体切割磁感线时感应电动势的大小 C 有关导体切割磁感线产生的感应电动势的计算，只限于I、B、v三者互相垂直，且导体上各点速度均相等的简单情况。不要求讨论运动导体上任意两点间电势的高低问题
一．磁场
1．磁场
磁极在自己周围的空间里产生磁场，电流周围空间里也存在着磁场。磁场是物质存在的一种形式。磁场最基本的特性是对处在它里面的磁极或电流有磁场力的作用。磁极之间、磁极和电流之间、电流和电流之间的相互作用力都是通过磁场传递的。 高三物理复习提纲
磁场和电磁感应
第 2 页 共 15 页 2．磁感应强度 （1）在磁场中某处垂直于磁场方向的通电导线，受到的磁场作用力F跟电流强度I和导线长度的乘积Il的比值，叫做磁场中该处的磁感应强度，即B＝FBl 。磁感应强度B是一个矢量，它的大小表示磁场中某处的磁场的强弱，它的方向即该处的磁场方向。叠加符合平行四边形定律。
B的国际单位： ，简称： ，国际符号： ，1特＝
注意：B＝FBl 是磁感应强度的定义式。磁场中某处的磁感应强度的大小和方向是由磁场本身决定的，它反映了磁场中各不同位置处磁场的强弱和方向，跟放在该处的通电导线无关。
（2）磁感应强度B的大小和方向处处相同的磁场叫匀强磁场。通电长螺线管内部的磁场以及距离相当近的两个平行的异名磁极间的磁场都是匀强磁场。
3．磁感线
（1）磁感线的特征
第 1 页 共 9 页 2011普通高校招生考试试题汇编-电磁感应
1 (广东卷第15题).将闭合多匝线圈置于仅随时间变化的磁场中，线圈平面与磁场方向垂直，关于线圈中产生的感应电动势和感应电流，下列表述正确的是
A.感应电动势的大小与线圈的匝数无关
B.穿过线圈的磁通量越大，感应电动势越大
C.穿过线圈的磁通量变化越快，感应电动势越大
D.感应电流产生的磁场方向与原磁场方向始终相同
2(2011江苏卷第2题)．如图所示，固定的水平长直导线中通有电流I，矩形线框与导线在同一竖直平面内，且一边与导线平行。线框由静止释放，在下落过程中
A．穿过线框的磁通量保持不变
B．线框中感应电流方向保持不变
C．线框所受安掊力的合力为零
D．线框的机械能不断增大
3(2011江苏卷第5题)．如图所示，水平面内有一平行金属导轨，导
轨光滑且电阻不计。匀强磁场与导轨一闪身垂直。阻值为R的导
体棒垂直于导轨静止放置，且与导轨接触。T=0时，将形状S由1
掷到2。Q、i、v和a分别表示电容器所带的电荷量、棒中的电流、
棒的速度和加速度。下列图象正确的是 ( D)
4(福建第17题). 如图，足够长的U型光滑金属导轨平面与水平面成角（0＜＜90°),其中MN平行且间距为L，导轨平面与磁感应强度为B的匀强磁场垂直，导轨电阻不计。金属棒ab由静止开始沿导轨下滑，并与两导轨始终保持垂直且良好接触，ab棒接入电路的电阻为R，当流过ab棒某一横截面的电量为q时，它的速度大小为v，则金属棒ab在这一过程中
A.F运动的平均速度大小为12
B.平滑位移大小为qRBL
C.产生的焦尔热为qBL
D.受到的最大安培力大小为22sinBLR
第 2 页 共 9 页 5(海南第6题).如图，EOF和EOF为空间一匀强磁场的边界，其中EO∥EO，FO∥FO，且EO⊥OF；OO为∠EOF的角平分线，OO间的距离为l；磁场方向垂直于纸面向里。一边长为l的正方形导线框沿OO方向匀速通过磁场，t=0时刻恰好位于图示位置。规定导线框中感应电流沿逆时针方向时为正，则感应电流i与实践t的关系图线可能正确的是 ( B )
考点26 电磁感应中的电路
和图象问题
两年高考真题演练
1．(2015·山东理综，19)如图甲，R0为定值电阻，两金属圆环固定在同一绝缘平面内。左端连接在一周期为T0的正弦交流电源上，经二极管整流后，通过R0的电流i始终向左，其大小按图乙所示规律变化。规定内圆环a端电势高于b端时，a、b间的电压uab为正，下列uab－t图象可能正确的是( )
2．(2015·安徽理综，19)
如图所示，abcd为水平放置的平行“”形光滑金属导轨，间距为l，导轨间有垂直于导轨平面的匀强磁场，磁感应强度大小为B，导轨电阻不计。已知金属杆MN倾斜放置，与导轨成θ角，单位长度的电阻为r，保持金属杆以速度v沿平行于cd的方向滑动(金属杆滑动过程中与导轨接触良好)。则( )
A．电路中感应电动势的大小为Blvsin θ
B．电路中感应电流的大小为Bvsin θr
C．金属杆所受安培力的大小为B2lvsin θr
D．金属杆的发热功率为B2lv2rsin θ
3．(2014·新课标全国卷Ⅰ，18)如图(a)，线圈ab、cd绕在同一软铁芯上。在ab线圈中通以变化的电流。用示波器测得线圈cd间电压如图(b)所示。已知线圈内部的磁场与流经线圈的电流成正比，则下列描述线圈ab中电流随时间变化关系的图中，可能正确的是(
)
4．(2015·海南单科，13)
如图，两平行金属导轨位于同一水平面上，相距l，左端与一电阻R相连；整个系统置于匀强磁场中，磁感应强度大小为B，方向竖直向下。一质量为m的导体棒置于导轨上，在水平外力作用下沿导轨以速率v匀速向右滑动，滑动过程中始终保持与导轨垂直并接触良好。已知导体棒与导轨间的动摩擦因数为μ，重力加速度大小为g，导轨和导体棒的电阻均可忽略。求
(1)电阻R消耗的功率；
(2)水平外力的大小。
5．(2014·新课标全国卷Ⅱ，25)半径分别为r和2r的同心圆形导轨固定在同一水平面内，一长为r、质量为m且质量分布均匀的直导体捧AB置于圆导轨上面，BA的延长线通过圆导轨中心O，装置的俯视图如图所示。整个装置位于一匀强磁场中，磁感应强度的大小为B，方向竖直向下。在内圆导轨的C点和外圆导轨的D点之间接有一阻值为R的电阻(图中未画出)。直导体棒在水平外力作用下以角速度ω绕O逆时针匀速转动，在转动过程中始终与导轨保持良好接触。设导体棒与导轨之间的动摩擦因数为μ，导体棒和导轨的电阻均可忽略。重力加速度大小为g。求
