10kV 配电线路防雷措施研究

10kV配电线路雷击故障分析及防雷措施

摘要：雷击故障是电力系统运行中常见的故障之一，特别是在高压配电线路中更为常见。雷击故障不仅会影响电力系统的正常运行，还会对人身财产造成威胁。因此，对于雷击故障的分析和防范具有重要的意义。基于此，本文章对10kV配电线路雷击故障分析及防雷措施进行探讨，以供参考。

关键词：10kV配电线路；雷击故障；防雷措施

引言

雷电是自然界中的一种常见天气现象，其对电力系统的安全运行和设备的可靠性造成了很大的威胁。特别是在10kV配电线路中，雷击故障往往会导致线路短路、设备损坏甚至起火等严重后果，给电网的稳定供电带来了挑战。因此，对于10kV配电线路雷击故障的分析和防雷措施的研究具有重要的现实意义。

1、雷击故障的概述

雷击故障是指由于雷电的电流通过系统中的元件或设备引起的电力系统中断或损坏现象。雷电是自然界中产生的高能放电现象，它的发生会对电力系统产生严重的冲击和破坏。雷击故障在电力系统中具有不可忽视的危害性，因此了解雷击故障的定义和原理对于电力系统运行和安全具有重要意义。雷击故障对电力系统的危害主要体现在以下几个方面：雷电的高能量放电可能直接损坏设备，如变压器、断路器等，导致系统停电。雷电产生的高电压脉冲会对电力系统的绝缘系统产生强烈的冲击，降低绝缘性能，从而导致部分放电甚至击穿。雷击现象还可能引起火灾和爆炸，给人身安全带来威胁。

2、10kV配电线路雷击故障的类型

2.1直击雷击故障 直击雷击故障是指雷电直接击中配电线路导线或铁塔等设备上的现象。当雷电直接击中导线时，会导致电流瞬间增大，可能造成线路短路、设备损坏甚至引发火灾。此外，直击雷击还会产生强烈的电磁场，对周围设备产生干扰，甚至使其失效。

2.2感应雷击故障

感应雷击故障是指雷电附近产生的电磁场对于配电线路的感应作用。当雷电附近发生放电时，会产生强烈的电磁场，电磁场会感应到附近的导线上，从而产生感应电流。这种感应电流可能会引起线路短路或设备损坏。感应雷击故障的特点是雷电没有直接击中导线，但导线上依然产生了大电流。

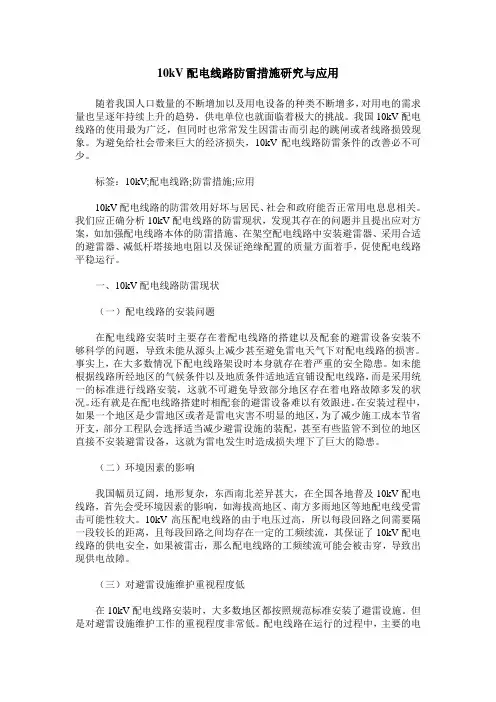

10kV配电线路防雷措施研究与应用

随着我国人口数量的不断增加以及用电设备的种类不断增多，对用电的需求量也呈逐年持续上升的趋势，供电单位也就面临着极大的挑战。我国10kV配电线路的使用最为广泛，但同时也常常发生因雷击而引起的跳闸或者线路损毁现象。为避免给社会带来巨大的经济损失，10kV配电线路防雷条件的改善必不可少。

标签：10kV;配电线路;防雷措施;应用

10kV配电线路的防雷效用好坏与居民、社会和政府能否正常用电息息相关。我们应正确分析10kV配电线路的防雷现状，发现其存在的问题并且提出应对方案，如加强配电线路本体的防雷措施、在架空配电线路中安装避雷器、采用合适的避雷器、减低杆塔接地电阻以及保证绝缘配置的质量方面着手，促使配电线路平稳运行。

一、10kV配电线路防雷现状

（一）配电线路的安装问题

在配电线路安装时主要存在着配电线路的搭建以及配套的避雷设备安装不够科学的问题，导致未能从源头上减少甚至避免雷电天气下对配电线路的损害。事实上，在大多数情况下配电线路架设时本身就存在着严重的安全隐患。如未能根据线路所经地区的气候条件以及地质条件适地适宜铺设配电线路，而是采用统一的标准进行线路安装，这就不可避免导致部分地区存在着电路故障多发的状况。还有就是在配电线路搭建时相配套的避雷设备难以有效跟进。在安装过程中，如果一个地区是少雷地区或者是雷电灾害不明显的地区，为了减少施工成本节省开支，部分工程队会选择适当减少避雷设施的装配，甚至有些监管不到位的地区直接不安装避雷设备，这就为雷电发生时造成损失埋下了巨大的隐患。

（二）环境因素的影响

我国幅员辽阔，地形复杂，东西南北差异甚大，在全国各地普及10kV配电线路，首先会受环境因素的影响，如海拔高地区、南方多雨地区等地配电线受雷击可能性较大。10kV高压配电线路的由于电压过高，所以每段回路之间需要隔一段较长的距离，且每段回路之间均存在一定的工频续流，其保证了10kV配电线路的供电安全，如果被雷击，那么配电线路的工频续流可能会被击穿，导致出现供电故障。

10kV配电线路的防雷措施分析

10kV配电线路的防雷措施是非常重要的，因为配电线路承担着电力传输的重要任务，遭受雷击可能会导致线路故障和停电。下面将对10kV配电线路的防雷措施进行分析。

配电线路的金属构架是最重要的防雷措施之一。金属构架可以提供良好的导电性，能够将雷电流迅速引导到地面，减小对线路设备的影响。10kV配电线路的金属构架通常由镀锌钢管或钢塔组成，这样可以增加其导电性，并增强其抗雷击能力。

引入避雷器是必不可少的防雷措施之一。10kV配电线路应在线路两端和中间适当设置避雷器。避雷器可以将雷电流引入到地下，减少对线路的损害。避雷器通常采用氧化锌避雷器，其具有快速响应时间和高能量耗散能力的优点。

为了进一步提高10kV配电线路的抗雷击能力，还可以在线路的经济跨越点和路口附近设置避雷针。避雷针的作用是通过锐利的导电体吸收雷电，从而降低雷电对线路的破坏力。在避雷针的周围还应该设置接地网，可以将雷电引导到地下。

对于10kV配电线路，还可以采用遮雷带的方式来增强其防雷能力。遮雷带是一种导电性能好的金属带，可以通过安装在配电线路的周围来形成一个电磁屏蔽，减少雷电对线路的干扰和损害。

定期的维护和检查也是10kV配电线路的防雷措施之一。及时清理线路周围的杂草和树木，保持金属构架的导电性能良好。定期检查避雷器和避雷针的状态，如果有损坏或老化，应及时更换。

10kV配电线路的防雷措施包括金属构架、避雷器、避雷针、遮雷带以及定期的维护和检查。通过采取这些措施，可以有效地提高10kV配电线路的抗雷击能力，减小雷击对线路设备的影响，确保电力传输的稳定和安全。

浅谈10kV输电线路设计中防雷措施及应用

雷电是一种常见的自然现象，雷电过程中造成的过电压对输电线路影响很大，使用有效的防雷技术来确保输电线路运行安全是十分重要的。

标签：输电线路;10kV;雷击;防雷措施;设计

引言

架空输电线路是供电系统的重要组成部分，由于架空输电线路多数布局在野外环境中，故极易受到外界条件的影响和损害，环境的变化是对其安全运行影响非常大。其中主要影响因素之一就是雷击，雷击不仅仅只是造成居民商业断电，而且对线路中的元器件及电气设备损坏巨大，造成线路运行损失，因此做好架空输电线路的防雷设计是我们线路设计中非常重要的环节。

线路遭雷击原因

架空输电线路因雷击造成跳闸，具体可以分为绕击雷和直击雷，雷电流幅值也有大有小，在输电线路设计前，我们从设计的角度应先研究当地地形以及雷击特点，以便有针对性的进行线路的防雷设计。在线路运行期间最容易受到雷击的是避雷保护线路的保护角度过大以及杆塔接地系统的电阻过高的线路。以下是几种常见的线路遭雷击原因：

（1）杆塔存在隐患

部分配电线路中为施工方便，没有采用独立的接地系统，而直接使用水泥电杆内部的钢筋进行接地，一旦雷击造成大电流经过电杆内部钢筋时，容易造成该水泥电杆开裂造成其损坏。

（2）安全预防措施严重不足

部分架空输电线路在施工设计时没有考虑相关规范安装防雷设施，也没有根据现场的地形特点采用相对应的防雷安全措施。

（3）配电线路电线存在问题

部分输电线路的保护角过大对绕过雷击不利，譬如一部分多雷电区域的输电线路就很难满足220kV及以上输电线路的避雷线保护角不得大于20°的规定。

当前在输电线路常用的防雷保护措施有以下几种：安装避雷线、降低输电杆塔的接地电阻、选用自动合闸设备、安装耦合地线和采用不平衡的绝缘系统等。

输电线路中的防雷策略设计：设计输电线路的防雷策略时，要考虑很多综合

因素，从多个角度、根据具体情况融入土质、电阻、地形、地域、线路等各种因素以全方位地进行线路的设计规划。
