铁路平车尺寸参数

  • 格式：pdf
  • 大小：73.66 KB
  • 文档页数：1

铁路平车尺寸参数

铁路平车尺寸参数是指铁路平车的规格、尺寸和相关参数。铁路平车是一种用

于运输货物和设备的平台车辆，通常由车架、车轮、托架和护栏等部件组成。它们

通常用于重载和大型物品的运输，如钢材、机器设备、大型容器等。

铁路平车的尺寸参数包括长度、宽度、高度和净载重量等方面。其中，长度是

指车辆的总长度，包括车头和车尾，通常在20米至30米之间。宽度是指车辆的宽

度，通常在2.6米至3.2米之间。高度是指车辆的高度，包括车架和车轮，通常在1.2米至1.5米之间。净载重量是指车辆的最大载重量，通常在50吨至100吨之间。

除了尺寸参数外，铁路平车还有一些相关参数需要考虑，如轮距、轮径、制动

方式等。轮距是指车轮轴之间的距离，通常在1.3米至1.8米之间。轮径是指车轮

的直径，通常在0.8米至1.2米之间。制动方式包括手动制动和自动制动两种，其

中自动制动可以通过空气制动或电力制动实现。

在运输过程中，铁路平车的尺寸参数和相关参数对于安全运输至关重要。运输

前需要对货物进行尺寸测量和重量测量，确保铁路平车的尺寸和净载重量能够满

足运输要求。同时，还需要根据货物的特点选择合适的铁路平车，并对其进行维护

和检修，确保车辆的安全性和稳定性。

合集下载

平车

平车

平车

D23G型双支撑平车

D23G型双支撑平车系标准轨距铁路使用，可运输电力、化工等部门的长大筒型货物，运输平稳、安全、可靠等特点。

该车主要由一个大底架、两个小底架、两个A型四轴转向架、两个B型四轴转向架、两个 A型空气制动装置、两个B型空气制动装置，手制动装置和车钩缓冲装置等部分组成。

D23G型双支撑平车主要技术参数

载重 256t 通过最小曲线半径 180m

自重 71t 大底架支承上圆弧底面中心距 1500mm

构造速度 60km/h 大底架两端承载面的长度 1170mm

通过桥梁限速 32.9km/h 大底架心盘中心距 18000mm

生产单位 哈尔滨车辆厂

D25A型250吨凹底平车

D25A型250吨凹底平车，是适用标准轨距铁路上运输长大货物的特种车辆。该车采用了一个凹型大底架、两个小底架、四个4E轴一体式转向架，弹性旁承等新结构，新技术，对于长度不大于9.8米的大型设备，无需特殊要求即可承运。具有自重轻、载重大、凹底承载面低、过桥不受限、运输平稳、安全可靠、通用性能好等特点。

D25A型250吨凹底平车主要技术参数

载重 250t 凹底承载面长度 9800mm

自重 142.3t 凹底承载面宽度 2630mm

构造速度 80km/h 大底架心盘中心距 25570mm

通过桥梁限速 39.9km/h 两车钩边接线间距 40910mm

通过最小曲线半径 180m 车轴类型 RE2A

凹底承载面距轨高度（空车） 1080mm

生产单位 哈尔滨车辆厂

N17G型平车

主要用途:主要用于运输木材、钢材、机械、集装箱的货物。

N17G型平车主要技术参数

载重 60t 构造速度 100km/h

自重 19.7t 轨距 1435mm

每延米重 5.7 车辆长度 13938mm

生产单位 齐齐哈尔铁路车辆(集团)有限责任公司

SQ1型运输汽车双层平车

SQ1型双层平车一般为专列编组，也可混合编组。可装运国产、进口等16种形式的小汽车；可装运的最大小轿车为红旗CA770D、CA770G；最大载重为16.8t。采用SQ1型双层平车运输小轿车，比采用通用平车运输小汽车，提高运能 2.5-4倍。

铁路平车各型技术参数一览

铁路平车各型技术参数一览

车型 自重 载重 面积 车底架 最大

（t） （t） （m2) ） ×宽（mm 长 ） mm宽×高（

N6 21.5 60 35.9 12500×2870 3150×1878

N15 15.9 65 3000 8170× 2026 3166×

N16 18.4 19.7 65 39 3000 13000× 3192×2026

N17 19.1

：I56Q20.3 ：H51219.8

I56a： I56b：20.2 60 38.7 2980 13000× 1927 3176×

N17AK 19.7 I56： 20.8 H512：20.2 I56a： ：20.6 I56b 60 38.7 13000×2980 1937 3160×

N17AT 19.7

I56Q ： 20.8 H512：20.2

I56a： I56b：20.6 60

38.7 13000×2980 3160×1937

N17G 19.7

I56Q： ：20.8 H51220.2 ：I56a 20.6 I56b： 60 38.7 2980 13000× 1937 3176×

N17GK 19.7

I56Q ： 20.8 H512：20.2

I56a： 20.6 ：I56b 60

38.7 13000×2980 3176×1937

N17GT 19.7

：I56Q

：20.8 H51220.2 ：I56a

I56b：20.6 60 38.7 13000×2980 1937 3176×

N17K 19.7

：I56Q

：20.8 H512 I56a：20.2

铁路特种车简介

铁路特种车简介

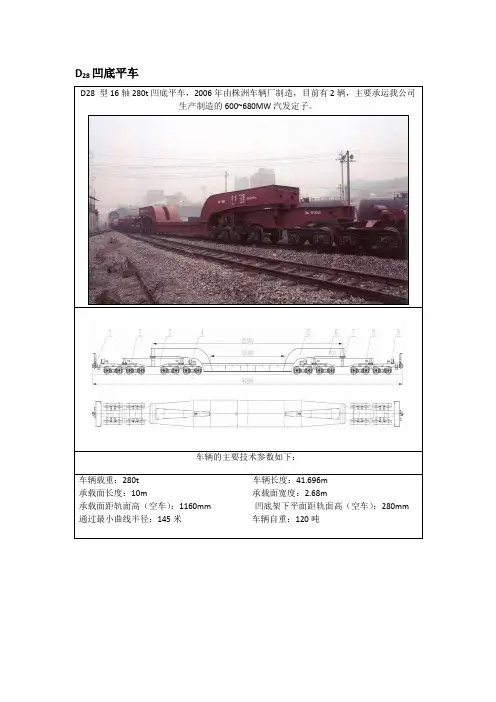

D28凹底平车 D28 型16轴280t凹底平车，2006年由株洲车辆厂制造，目前有2辆，主要承运我公司生产制造的600~680MW汽发定子。

车辆的主要技术参数如下：

车辆载重：280t 车辆长度：41.696m

承载面长度：10m 承载面宽度：2.68m

承载面距轨面高（空车）：1160mm 凹底架下平面距轨面高（空车）：280mm

通过最小曲线半径：145米 车辆自重：120吨

DA25凹底平车 DA25型16轴250t凹底平车，2006年由哈尔滨车辆厂制造，目前有6辆，主要承运我公司生产制造的300~360MW汽发定子。

车辆的主要技术参数如下：

车辆载重：250t 车辆长度：40.026m

承载面长度：10m 承载面宽度：2.7 m

承载面距轨面高（空车）：1050mm 凹底架下平面距轨面高（空车）：280mm

通过最小曲线半径：180米 车辆自重：127.5t

D37凹底平车 D37型24轴370t凹底平车，由齐齐哈尔轨道装备公司制造，目前有1辆，主要承运我公司生产制造的1000MW汽发内定子。

车辆的主要技术参数如下：

车辆载重：370t 车辆长度：61.416m

承载面长度：11.5m 承载面宽度：2.9m

承载面距轨面高（空车）：1380mm 凹底架下平面距轨面高（空车）：500mm

通过最小曲线半径：300m 车辆自重：200t

货运火车的种类、图片、参数和用途

货运火车的种类、图片、参数和用途

货运火车

为了适应不同货物的运送要求，货运火车的种类很多，主要有平车、敞车、棚车、罐车、漏斗车、保温及冷藏车和特种车七类。普通的货车车厢11米；货车由于载重比较大，除去动力原因（加速和最高速度），制动的要求也是限制货车车速的重要因素，货车限速90KM/H，紧急制动距离1200M。

平 车

平车在物流中主要应用的铁道车辆之一，是铁道上大量使用的通用车型，无车顶和车厢档板，这种车体自重较小，装运吨位可相应提高，且无车厢档板的制约，装卸较方便，必要时可装运超宽、超长的货物。主要用于装运大型机械、集装箱、钢材、大型建材等。车型为N17的平车，自重20t。载重60t，车内尺寸为13m、2.9m，计费重量为60.

敞 车

敞车是铁路上使用的主要车型，无车厢顶，但设有车厢挡板，主要用于运输建材、木材、刚才、袋装、箱装杂货和散装矿石、煤炭等货物。不同种类的敞车技术参数如下：

车型 自重(t) 载重(t) 容积(M3) 车内(长X宽X高)立方米

C50 19 50 57 13000X2740X1600

C50 20 50 56.6 13020X2720X1600

20.7 56.7 13000X2730X1600

C60 17.1 60 67.2 12920X2820X1850

17.2

C65 19.3 60 75 13000X2900X2000

C62 20.6 60 68.8 12488X2798X2000

C62m 21.2 60 69.4 12400X2800X2000

CF 20.4 60 68 13488X2618X1900 C62A 21.7 60 71.6 12500X2890X2000
