常用低压电器简述
低压电器一般指工作电压低于1 000 V的电器。
机床常用低压电器在机床控制电路中主要起通断、控制、保护、调节等作用。
低压电器分为手动电器和自动电器两类。手动电器是由工作人员手动操作的，这类电器包括刀开关、组合开关、铁壳开关和按钮等。自动电器是按照指令、信号或某个物理量的变化而自或动作的。这类电器有各种继电器、接触器等，还有起保护作用能电器，如熔断器等。
一、开关
开关通常是指用手操纵，对电路进行接通或断开的一种控制电器。
1．刀开关
它是一种应用广泛、结构简单的手动电器。刀极数目有二极和三极两种，如图5—1a所示是二极刀开关的结构图及符号。在瓷质底座上装有静插座，安装熔丝的接头和带瓷质手柄的闸刀等。胶盖罩住刀片和静插座，当电源被切断时，它能熄灭刀片和静插座之间产生的电弧，防止电弧烧伤操作人员。
安装刀开关时应将电源线接在静插座上，将用电器接在刀开关的出线端。这样在分闸时，刀片和熔丝不会带电，以保证装换熔丝和维修用电器的人员安全。
刀开关主要用于接通和切断电路或隔离电源。常用的刀开关有1HK，2HK系列胶盖瓷底刀开关，它们的额定电压为交流380 V，额定电流有15 A，30 A和60 A三种。
长期使用的刀开关，刀口部分易被电弧灼伤，严重灼伤的刀开关应及时更换。应正确使用熔断器(见后面单元)，如果出现熔断器连接部分、导线连接部分氧化、烧黑的部分，要进行清理，必要时进行更换。
严禁在没有盖好开关盖的情况下，接通或断开有负载电路。操作刀开关时不能动作迟缓，犹豫不决。动作越慢，越容易出电弧，影响开关使用寿命，容易出危险。
2．铁壳开关
铁壳开关又叫负荷开关。如图5—2所示，铁壳开关主要由动闸刀、速断弹簧、刀座、操作手柄、熔断器等组成。将这些元件装在一个铁壳内，所以称为铁壳开关。速断弹簧能迅速将动闸刀从刀座拉开，使电弧迅速拉长而熄灭。在操作手柄一侧的铁壳边上有一凸肋，它的作用是当开关接通时，铁壳盖不能打开；而铁壳盖打开时，开关不能合闸，以保证安全。安装时，铁壳应可靠接地对以防意外漏电引起操作者触电。长期使用的铁壳开关应注意触头的使用状况，触头状况不佳，可能导致被控电动机缺相运行，烧坏电动机：
低压电器基本概述
在我国经济建设事业和人民生活中，电能的应用越来越广泛。实现工业、农业、国防和科学技术的现代化，就更离不开电气化。为了安全、可靠地使用电能，电路中就必须装有各种起调节、分配、控制和保护作用的电气设备。这些电气设备统称为电器。从生产或使用的角度，可分为高压电器和低压电器两大类。随着科学技术和生产的发展，电器的种类不断增多，用量非常大，用途极为广泛。
一、低压电器的定义与分类
我国现行标准将工作电压交流1000V、直流1200 V以下的电气线路中的电气设备称为低压电器。低压电器的种类繁多，按其结构用途及所控制的对象不同，可以有不同的分类方式，以下介绍三种分类方式：
1、按用途和控制对象不同，可将低压电器分为配电电器和控制电器
（1）用于低压电力网的配电电器
这类电器包括刀开关、转换开关、空气断路器和熔断器等。对配电电器的主要技术要求是断流能力强、限流效果在系统发生故障时保护动作准确，工作可靠；有足够的热稳定性和动稳定性。
（2）用于电力拖动及自动控制系统的控制电器
这类电器包括接触器、起动器和各种控制继电器等。对控制电器的主要技术要求是操作频率高、寿命长，有相应的转换能力。
2、按操作方式不同，可将低压电器分为自动电器和手动电器
（1）自动电器
通过电磁（或压缩空气）作功来完成接通、分断、起动、反向和停止等动作的电器称为自动电器。常用的自动电器有接触器、继电器等。
（2）手动电器
通过人力做功来完成接通、分断、起动、反向和停止等动作的电器称为手动电器。常用的手动电器有刀开关、转换开关和主令电器等。
3、按工作原理可分为电磁式电器和非电量控制电器
我们将重点介绍最典型的几类低压电器，如刀开关、熔断器、空气断路器、接触器、继电器、主令电器、起动器等。 另外，低压电器按工作条件还可划分为一般工业电器、船用电器、化工电器、矿用电器、牵引电器及航空电器等几类，对不同类型低压电器的防护型式、耐潮湿、耐腐蚀、抗冲击等性能的要求不同。
常用低压电器
第一节 低压电器原基本知识
第二节 刀开关和组合开关
课时：2课时
课型：新课
授课方式：课堂讲授、样品展示、举例、小结、提问
目的要求：1、了解有关低压电器的一些基本常识分类
2、熟悉刀开关的功能。
3、掌握胶壳开关的操作使用注意、图形和文字符号。
4、了解铁壳开关和组合开关的功能及应用。
5、熟悉常见几种刀开关的功能区别。
重点：胶壳开关的操作使用注意
难点：常见几种刀开关的功能区别及应用内容及步骤：
§5-1低压电器的基本知识
电器对电能的产生、输送、分配与应用起着控制、检测、调节和保护等作用。
一、电器的定义和分类
(一)电器的定义
用于接通和断开电路或对电路和电气设备进行保护、控制和调节的电工器件。
(二)电器的分类
1、按工作电压等级区分可分为高压电器和低压电器
(1)高压电器用于交流电压1200 V、直流电压1500 V及以上电路中的电器。高压电器用于高压供配电电路中,实现电路的保护和控制等。例如高压断路器、高压隔离开关、高压熔断器等。
(2)低压电器用于交流电压1200 V、直流电压150O V以下电路中的电器。低压电器常用低压供配电系统和机电设备自动控制系统中,实现电路的保护、控制、检测和转换等。例如：各种刀开关、按钮、继电器、接触器等。
2、按用途区分，可分为配电电器和控制电器 (1)配电电器主要用于供配电系统中实现对电能的输送、分配和保护。例如熔断器。断路器、开关及保护继电器等。
(2)控制电器主要用于生产设备自动控制系统中对设备进行控制、检测和保护。例如接触器、控制继电器、主令电器、起动器、电磁阀等。
3、按触点的动力来源区分可分为手动电器和自动电器
(1)手动电器通过人力驱动使触点动作的电器,例如刀开关、按钮、转换开关等。
(2)自动电器通过非人力驱动使触点动作的电器,例如接触器、继电器、热继电器等。
龙源期刊网

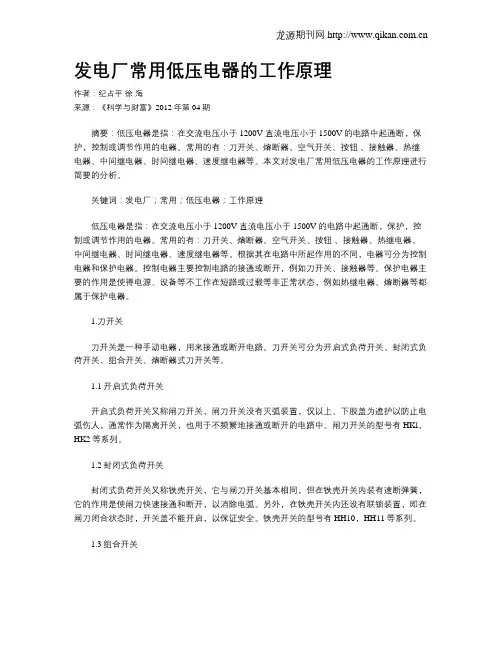

发电厂常用低压电器的工作原理
作者：纪占平 徐 海
来源：《科学与财富》2012年第04期
摘要：低压电器是指：在交流电压小于1200V 直流电压小于1500V的电路中起通断，保护，控制或调节作用的电器。常用的有：刀开关、熔断器、空气开关、按钮 、接触器、热继电器、中间继电器、时间继电器、速度继电器等。本文对发电厂常用低压电器的工作原理进行简要的分析。
关键词：发电厂；常用；低压电器；工作原理
低压电器是指：在交流电压小于1200V 直流电压小于1500V的电路中起通断，保护，控制或调节作用的电器。常用的有：刀开关、熔断器、空气开关、按钮 、接触器、热继电器、中间继电器、时间继电器、速度继电器等。根据其在电路中所起作用的不同，电器可分为控制电器和保护电器。控制电器主要控制电路的接通或断开，例如刀开关、接触器等。保护电器主要的作用是使得电源、设备等不工作在短路或过载等非正常状态，例如热继电器、熔断器等都属于保护电器。
1.刀开关
刀开关是一种手动电器，用来接通或断开电路。刀开关可分为开启式负荷开关、封闭式负荷开关、组合开关、熔断器式刀开关等。
1.1开启式负荷开关
开启式负荷开关又称闸刀开关，闸刀开关没有灭弧装置，仅以上、下胶盖为遮护以防止电弧伤人，通常作为隔离开关，也用于不频繁地接通或断开的电路中。闸刀开关的型号有HKl，HK2等系列。
1.2封闭式负荷开关
封闭式负荷开关又称铁壳开关，它与闸刀开关基本相同，但在铁壳开关内装有速断弹簧，它的作用是使闸刀快速接通和断开，以消除电弧。另外，在铁壳开关内还设有联锁装置，即在闸刀闭合状态时，开关盖不能开启，以保证安全。铁壳开关的型号有HH10，HH11等系列。
1.3组合开关
组合开关又称为转换开关。它的刀片(动触片)是转动的，能组成各种不同的线路。动触片装在有手柄的绝缘方轴上，方轴可90°旋转，动触片随方轴的旋转使其与静触片接通或断开。组合开关的型号有HZ5，HZl0，HZl5等系列。 龙源期刊网
