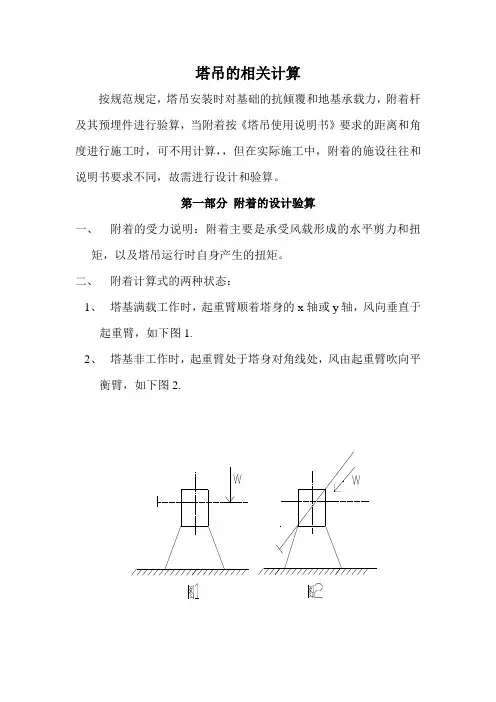

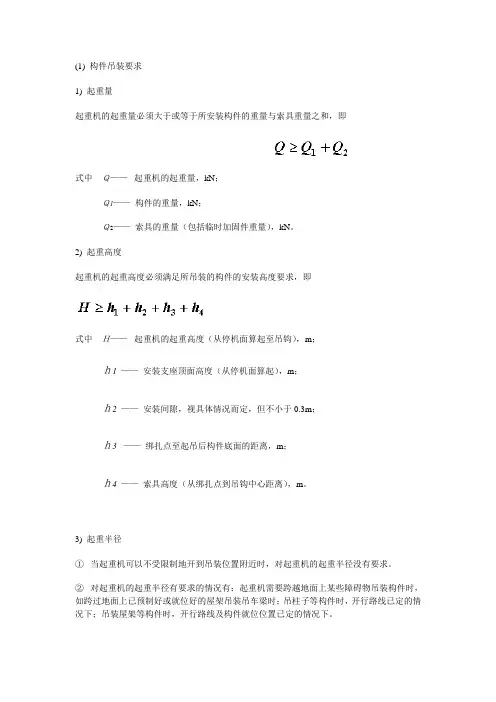

塔吊的相关计算

按规范规定,塔吊安装时对基础的抗倾覆和地基承载力,附着杆及其预埋件进行验算,当附着按《塔吊使用说明书》要求的距离和角度进行施工时,可不用计算,,但在实际施工中,附着的施设往往和说明书要求不同,故需进行设计和验算。

第一部分 附着的设计验算

一、 附着的受力说明:附着主要是承受风载形成的水平剪力和扭矩,以及塔吊运行时自身产生的扭矩。

二、 附着计算式的两种状态:

1、 塔基满载工作时,起重臂顺着塔身的x轴或y轴,风向垂直于起重臂,如下图1.

2、 塔基非工作时,起重臂处于塔身对角线处,风由起重臂吹向平衡臂,如下图2.

说明:按规定状态图1情况下,风压采用工作风压,w=0.25KN/㎡,状态图2情况下没有扭矩,只有风压产生的水平剪力,故风压采用当地的基本风压W0 .

三、 当塔吊在允许自由高度处,设第一道附着时,附着上部的自由端为最大允许值时,此时的附着受力最大,如图3所示。

四、 计算

1、 大臂所受的风载p

P=1.4(L1+L2)×h×Wk1 状态1

Wk1= Us×W

P=1.4×S×Wk 状态2

Wk= βz×Us×Uz×Wo

式中:L1: 平衡臂长 L2 :起重臂长

h: 大臂臂身高度 W: 工作风压

Wo:基本风压 βz:风振系数

Us:风载体型系数 Uz: 风压高度变化系数

Wo、βz、Us、Uz俱可由《建筑结构荷载规范》中查取和计算。

2、 塔身承受的风载

q=1.4×b1×Wk1 状态1

q=1.4×b2×Wk

其中:b1:塔身高度 b2:塔身的角线长度

3、 附着处,塔身截面所受的剪力和扭矩计算

(1) 由p产生的剪力 V1=P/2(2+3a/L)

(2) 由q产生的剪力 V2=qL/8(3+8a/L+ba2/L2)

(3) 总剪力V= V1+ V2

(4) 大臂上风力而产生扭矩T1= h Wk1(L22/2-L12/2)

(5) 总扭矩T= T1+ T2 T2 塔身工作时最大扭矩可由说明书

上查设

4、 附着杆内力计算

(1) 状态1情况下计算简图如图4

(2) 利用力矩平衡原理

○1 ΣMB=0 则:RAC ×L1=T+Vx1L2+Vy1L3

○2 ΣMc=0 则:RBD ×L4=T1+0.5a(Vx +Vy1)

○3 ΣMo1=0 则:RBC ×L5=T+Vx L6

其中:T、T1绝对值相同,只是方向不同, Vx、Vy、Vx1、Vy1、其值具等于V只是大臂处于X轴或Y轴时,风向不同而产生剪力方向不同,故上式中,Vx和Vy只能取其中一个,不能两个同时取。

另:每个附着杆在不同状态下可能受拉,也可能受压,但BC杆和BD杆永远是一个受拉,另一个受压。

(3) 在状态2下,用于T=0而V是按状态2的风力计算而设,可设V分解成Vx、Vy代入上面3个公式,此时,Vx、Vy同时起作用,而后计算出3个支座反力。

5、 附着杆在压弯状态下的受力验算。

a、σ=R/A+M/W≤[σ]

其中: R:取两种状态下最大值 A:杆件截面积

M:自重和风载形成弯矩 W:杆件抗截面矩

b、预埋件计算

(1)预埋件处的焊缝计算

将支座反力R分解成平行于预埋件的Rx和垂直于预埋件的Ry.

则该焊缝受拉剪作用

σf=Ry/ hexLw τf= Rx/ heLw

其中: he:焊缝高度 Lw:焊缝长度

[(σf /Rf)2+τf2]1/2≤ftw

其中: ftw:角焊缝允许内力值

Rf:增大系数,动载取1.0,静载取1.22

(2)预埋件的锚固筋验算:

La≥a ﹒Rfy/nft﹒d

其中: La:锚固筋长度

n:锚固筋根数

ft:砼轴心抗拉强度

d:钢筋直径

a=0.16 光圆钢及 ,a=0.14 带肋钢筋

第二部分 基础计算

塔吊基础分为整体式基础和分高式基础,分高式的比较简单,只需验算下面第一是即可,而整体式基础较复杂,我处目前大部分为整体式基础。

1、 地基承载力验算,需满足以下公式1、公司2.

○1 Ρ=( F+G)/A≤fa 公式1

Ρmax1.2fa 公式2

其中:F为塔吊工作的自重,起吊物和压力

G为基础自重

A为基础底面积

Fa为地基允许应力

○2Ρmax的计算,如图6,

当偏心距e≤b/σ时,Ρmax=(F+G)/A+M/W

其中: M为上部传来最大弯矩,可有说明书查设

W为基础坑截面

当偏心距e﹥b/σ时,Ρmax=2(F+G)/3La

其中: L为基础另一边宽度,

α抗倾覆验算

2、 抗倾覆验算

e=(M+Hh)/(F+G) ≤b/3

其中:H为基础所受水平力,可有说明书查看

H为基础高度
