减速器拆装实验报告

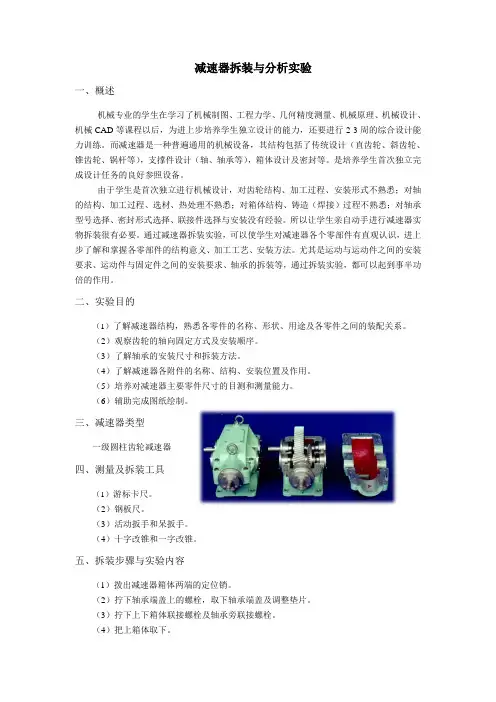

减速器拆装与分析实验

一、概述

机械专业的学生在学习了机械制图、工程力学、几何精度测量、机械原理、机械设计、机械CAD等课程以后，为进上步培养学生独立设计的能力，还要进行2-3周的综合设计能力训练。而减速器是一种普遍通用的机械设备，其结构包括了传统设计（直齿轮、斜齿轮、锥齿轮、锅杆等），支撑件设计（轴、轴承等），箱体设计及密封等。是培养学生首次独立完成设计任务的良好参照设备。

由于学生是首次独立进行机械设计，对齿轮结构、加工过程、安装形式不熟悉；对轴的结构、加工过程、选材、热处理不熟悉；对箱体结构、铸造（焊接）过程不熟悉；对轴承型号选择、密封形式选择、联接件选择与安装没有经验。所以让学生亲自动手进行减速器实物拆装很有必要。通过减速器拆装实验，可以使学生对减速器各个零部件有直观认识，进上步了解和掌握各零部件的结构意义、加工工艺、安装方法。尤其是运动与运动件之间的安装要求、运动件与固定件之间的安装要求、轴承的拆装等，通过拆装实验，都可以起到事半功倍的作用。

二、实验目的

（1）了解减速器结构，熟悉各零件的名称、形状、用途及各零件之间的装配关系。

（2）观察齿轮的轴向固定方式及安装顺序。

（3）了解轴承的安装尺寸和拆装方法。

（4）了解减速器各附件的名称、结构、安装位置及作用。

（5）培养对减速器主要零件尺寸的目测和测量能力。

（6）辅助完成图纸绘制。

三、减速器类型

一级圆柱齿轮减速器

四、测量及拆装工具

（1）游标卡尺。

（2）钢板尺。

（3）活动扳手和呆扳手。

（4）十字改锥和一字改锥。

五、拆装步骤与实验内容

（1）拨出减速器箱体两端的定位销。

（2）拧下轴承端盖上的螺栓，取下轴承端盖及调整垫片。

（3）拧下上下箱体联接螺栓及轴承旁联接螺栓。

（4）把上箱体取下。 （5）测量齿轮端面至箱体内壁的距离并记录，测量输出端大齿轮外圆至箱体内壁的距离和输入端小齿轮名圆至箱体内壁的距离并记录，测量输出端大齿轮外圆至下箱体底面的距离并记录。

１ 实验三、机械设计课程减速器拆装实验报告

减速器名称 班级 日期

同组实验者姓名

名 称 符号 减速器型式及尺寸

齿轮减速器 蜗轮减速器

大齿轮顶圆(蜗轮外圆)与箱体内壁距离 △

齿轮端面（蜗轮端面）与箱体内壁距离 △1

轴承安装位置离箱体内壁有多大距离 12

齿轮传动的齿侧间隙 jt0

中心距 第1级 a1

第2级 a2

齿轮齿数 1 Z1

2 Z2

3 Z3

4 Z4

齿轮传动比 第1级 i1

第2级 i2

大齿轮外径 第1级 Da2

第2级 Da4

齿轮法面模数 第1级 mn

第2级 mn

中心高 H

２ 回答下列问题减速器拆装步骤及各步骤中应考虑的问题（要求打印）

一、观察外形及外部结构

1．起吊装置，定位销、起盖螺钉、油标、油塞各起什么作用？布置在什么位置？

2．箱体、箱盖上为什么要设计筋板？筋板的作用是什么，如何布置？

3．轴承座两侧联接螺栓应如何布置，支承螺栓的凸台高度及空间尺寸应如何确定？

4．铸造成型的箱体最小壁厚是多少？如何减轻其重量及表面加工面积？

5．箱盖上为什么要设置铭牌？其目的是什么？铭牌中有什么内容？

二、拆卸观察孔盖

1．观察孔起什么作用？应布置在什么位置及设计多大才是适宜的？

2．观察孔盖上为什么要设计通气孔？孔的位置应如何确定？

三、拆卸箱盖

1．在用扳手拧紧或松开螺栓螺母时扳手至少要旋转多少度才能松紧螺母，这与螺栓中心到外箱壁间距离有何关系？设计时距离应如何确定？

2．起盖螺钉的作用是什么？与普通螺钉结构有什么不同？

3．如果在箱体、箱盖上不设计定位销钉将会产生什么样的严重后果？为什么？

一、实验目的

1. 了解减速器的结构、工作原理及性能特点。

2. 熟悉减速器各个部件的名称、作用及装配关系。

3. 掌握减速器的拆装方法和技巧。

4. 培养实际操作能力和团队协作精神。

二、实验仪器与材料

1. 实验仪器：减速器、扳手、螺丝刀、锤子、钳子、量具等。

2. 实验材料：润滑油、密封胶、清洗剂等。

三、实验内容及步骤

1. 减速器整体观察

（1）观察减速器的外形，了解其结构特点。

（2）用手同时转动输入轴和输出轴，体验减速增矩的感觉。

2. 减速器拆卸

（1）拔出减速器箱体两端的定位销。

（2）拧下轴承端盖上的螺栓，取下轴承端盖及调整垫片。

（3）拧下上下箱体连接螺栓及轴承旁零件螺栓。

（4）取下箱盖，观察箱体内部结构。

3. 各部件拆卸

（1）拆卸齿轮：用扳手旋下齿轮固定螺栓，取出齿轮。

（2）拆卸轴承：用锤子轻轻敲击轴承，使其与轴分离。

（3）拆卸轴：用钳子夹住轴，旋下轴上零件的固定螺栓，取出轴。

4. 清洗与检查

（1）用清洗剂清洗各部件，去除油污和杂质。 （2）检查各部件的磨损情况，测量尺寸，确保符合要求。

5. 重新装配

（1）将轴、轴承、齿轮等部件按照拆卸顺序依次装回。

（2）调整轴承间隙，确保运转顺畅。

（3）涂抹润滑油，提高传动效率。

6. 检查与试运行

（1）检查装配好的减速器，确保各部件安装牢固。

（2）加注适量润滑油，启动减速器，观察其运转情况。

四、实验结果与分析

1. 实验结果

通过本次实验，成功拆卸并重新装配了减速器，掌握了减速器的拆装方法和技巧。

2. 实验分析

（1）减速器各部件拆卸过程中，注意保护零件，避免损坏。

（2）装配过程中，严格按照拆卸顺序进行，确保装配质量。

（3）调整轴承间隙时，要保证轴承与轴的配合紧密，防止轴向窜动。

五、实验总结

1. 通过本次实验，掌握了减速器的拆装方法和技巧，提高了实际操作能力。

2. 加深了对减速器结构、工作原理及性能特点的理解。

减速器拆装实验报告

一、实验目的。

本实验旨在通过对减速器进行拆装实验，加深学生对减速器结构和工作原理的理解，培养学生动手能力和实际操作技能。

二、实验设备和材料。

1. 减速器。

2. 螺丝刀。

3. 扳手。

4. 润滑油。

5. 清洁布。

三、实验步骤。

1. 检查减速器外部，确认无异物后，开始拆卸减速器。

2. 使用螺丝刀和扳手，依次拆卸减速器外壳。

3. 将拆下的外壳清洁干净，清除内部积尘和污垢。

4. 检查减速器内部齿轮、轴承等零部件，确认无损坏和异物。

5. 在拆卸部件时，注意标记位置和顺序，以便后期组装时不出错。

6. 对减速器内部零部件进行润滑处理，确保零部件运转顺畅。

四、实验注意事项。

1. 在拆卸减速器时，要轻拿轻放，避免造成零部件损坏。 2. 拆卸过程中，要保持清洁，防止灰尘和杂物进入减速器内部。

3. 拆卸零部件时，要按照顺序进行，确保后期组装时不出现问题。

4. 在润滑处理时，要选择适当的润滑油，并确保润滑均匀。

五、实验结果与分析。

通过本次实验，我们深入了解了减速器的内部结构和工作原理，掌握了减速器的拆装技术。在实际操作中，我们发现减速器内部的零部件需要定期清洁和润滑，以确保其正常运转和延长使用寿命。

六、实验总结。

通过本次实验，我们不仅学习了减速器的拆装技术，还培养了动手能力和实际操作技能。在未来的工作和学习中，我们将继续加强对机械设备的理解和掌握，为将来的工程实践打下坚实的基础。

七、参考资料。

1. 机械原理教程。

2. 减速器使用说明书。

以上为本次减速器拆装实验的报告内容，希望能对大家的学习和工作有所帮助。
