基于EPON技术的FTTH组网与设计

  • 格式：docx
  • 大小：38.55 KB
  • 文档页数：4

基于EPON技术的FTTH组网与设计

随着互联网和数字化产业的不断发展，高速宽带已经成为人们生活中的必需品。然而，如何实现高速宽带的普及和覆盖，一直是社会发展中的重要议题。在固定宽带接入技术中，光纤到户（FTTH）是当前最优秀的接入技术之一。本文将介绍基于EPON技术的FTTH组网与设计。

EPON（Ethernet Passive Optical Network）即以太网被动光纤网络技术。它是一种以太网的接入方式，采用光传输介质，具有高质量的数据传输，高速宽带和广泛的适用性。EPON网络连接与目标设备之间使用P2P连接来实现连接，最大程度的避免网络拥塞和丢包，提高网络稳定性和安全性。

FTTH网络作为EPON技术的实现手段，通过将光纤连接至每个用户的家庭或商务建筑物，实现了从中央交换站点到终端用户的端到端的数字传输。FTTH网络建设需要考虑到的因素较多，其中包括建设成本、技术难度、维护成本和使用效果等因素。

在FTTH网络设计中，需要考虑到基础设施的建设及运营，包括光纤布线、OLT（光纤线路终端）设备、ONT（光网终端）设备等一系列设备的设计和选型。此外，还需要考虑到网络的安全性、扩展性、数据传输的速度等因素。基于这些因素的考虑，设计者需要综合考虑多种方案，选出最为合适且经济合理的FTTH网络设计方案。

在FTTH网络组网的过程中，需要考虑到网络的整体规划与设计。在规划和设计中需要确定光纤接入点、OLT设备的安装位置和ONT设备的部署方案等。同时，还需要注意网络的容量规划和拓扑结构，以确保数据传输的高效性和稳定性。

总之，在基于EPON技术的FTTH网络设计中，需要仔细考虑网络基础设施、安全性、扩展性、数据传输速度等多个因素。设计者需要综合考虑方案，选出最适宜的方案，以提高网络的稳定性、安全性和使用效果。未来，基于EPON技术的FTTH网络将成为固定宽带接入技术发展的主流趋势。随着全球网络的日益发展，光纤通信技术得到了广泛应用。EPON（Ethernet

Passive Optical Network）作为传输业务最为发达的接入技术之一，已经成为了FTTH（Fiber to The Home）的主要实现方式之一。EPON网络的高速、低成本等特点，使得其在FTTH的应用中越来越受到欢迎。下面，本文将进一步探讨EPON技术在FTTH组网中的实践应用。

首先，EPON技术提供了更高速度的数据传输能力。它采用的是光纤作为传输媒介，拥有更高的带宽和传输速度。相比于传统的铜缆线传输方式，EPON网络传输距离更远、传输速度更快，从而更好地满足用户对高速宽带网络的需求。

其次，EPON技术降低了网络的建设和维护成本。在FTTH组网中，深度覆盖的网络建设需要大量的人力、物力和财力的投入。EPON技术通过利用被动光纤网络的构架，降低了铜线建设和维护成本，进一步降低整个系统的成本。

另外，EPON技术还提高网络的安全性。其采用的是点对点（P2P）连接方式，使得网络传输更加稳定可靠，同时避免了数据包的拥塞和丢失。加密随着云计算、物联网等新兴技术的快速发展，网络安全问题变得越发突出。EPON网络在传输过程中采用了一系列的加密机制，为网络连接提供了更高的保障，增强了网络的安全性。

最后需要注意的是，EPON技术有着广泛的适用性。EPON网络采用标准的以太网协议，可与现有的普通以太网设备进行兼容性处理，使得网络的升级和扩容更加方便。此外，EPON网络由于在建设中使用了常规标准光纤距离信号传输，同时支持多种传输协议，因而能够适应多种场景的应用需要。

总之，在FTTH组网中，EPON技术作为传输技术的代表，拥有更高的数据传输速度、更低的成本占用和更高的安全性。在未来，EPON技术将在FTTH应用领域中发挥愈加重要的作用。EPON技术在FTTH组网中的实践应用，最重要的是提高用户的宽带网络体验。随着人们对数字内容消费需求的不断增加，如高清视频、在线游戏、视频会议和实时数据传输等，网络的速度和稳定性变得更加重要。EPON技术在传输速度和带宽上比传统网路技术有明显的优势，可以有效地提高用户的宽带体验。

除了对用户宽带体验的提高外，EPON技术在FTTH组网中还有更多的应用场景。在城市建设中，政府需要为民众提供更加便捷和高速的互联网接入服务，推动数字城市建设，EPON技术便成为了实现这一目标的最佳选择。高效的网络建设和维护，使得政府可以更加灵活地推出计划，为城市居民提供更好的互联网服务。

此外，EPON技术还有着广泛的应用领域，如教育、医疗和工业等。在教育领域，EPON技术可以为学校提供更高速和稳定的网络资源，帮助更多的学生进行远程教育和在线学习。在医疗领域，EPON技术可以帮助医院实现电子化管理，提高医疗服务效率和减轻医疗负担。在工业领域，EPON技术可以实现智能制造和工业互联网，提高企业运营效率和降低制造成本。

总之，EPON技术在FTTH组网中已经广泛应用，除了提高用户的宽带体验外，还有许多其他的应用场景。随着技术的不断发展和互联网的普及，EPON技术将会在更多的领域得到应用，推动数字化和智能化的发展。全文主要讲述了EPON技术在FTTH组网中的实践应用。通过对EPON技术的介绍，我们可以看到EPON技术在传输速度和带宽等方面比传统网路技术更加高效，可以提高用户的宽带网络体验。此外，EPON技术在政府、教育、医疗和工业等领域的应用也十分广泛。EPON技术的应用推动了城市数字化和智能化的发展，帮助政府、学校、医院和企业实现更高效、更灵活的运营管理。随着技术的发展和人们对数字化、智能化的需求不断增加，EPON技术的应用前景十分广阔，并将推动人们的生活与工作更加便利和高效。

合集下载

EPON技术分析及组网方式

EPON技术分析及组网方式

EPON技术分析

1、EPON技术简介原文位置

EPON技术由IEEE 802.3 EFM工作组进行标准化。2004年6月，IEEE 802.3EFM工作组发布了EPON标准——IEEE 802.3ah(2005年并入IEEE 802.3-2005标准)。在该标准中将以太网和PON技术相结合，在无源光网络体系架构的基础上，定义了一种新的、应用于EPON系统的物理层(主要是光接口)规范和扩展的以太网数据链路层协议，以实现在点到多点的PON中以太网帧的TDM接入。此外，EPON还定义了一种运行、维护和管理(OAM)机制，以实现必要的运行管理和维护功能。EPON系统的协议参考模型如图1所示。

图1 EPON系统的协议参考模型

在物理层，IEEE 802.3-2005规定采用单纤波分复用技术(下行1490 nm，上行1310 nm)实现单纤双向传输，同时定义了1000 BASE-PX-10 U/D和1000 BASE-PX-20 U/D两种PON光接口，分别支持10 km和20 km的最大距离传输。在物理编码子层，EPON系统继承了吉比特以太网的原有标准，采用8B/10B线路编码和标准的上下行对称1 Gbit/s数据速率(线路速率为1.25 Gbit/s)。

在数据链路层，多点MAC控制协议(MPCP)的功能是在一个点到多点的EPON系统中实现点到点的仿真，支持点到多点网络中多个MAC客户层实体，并支持对额外MAC的控制功能。图1示意了EPON协议参考模型及多点MAC控制协议的位置。MPCP主要处理ONU的发现和注册，多个ONU之间上行传输资源的分配、动态带宽分配，统计复用的ONU本地拥塞状态的汇报等。 利用其下行广播的传输方式，EPON定义了广播LLID(LLID=0xFF)作为单拷贝广播(SCB)信道，用于高效传输下行视频广播/组播业务。EPON还提供了一种可选的OAM功能，提供一种诸如远端故障指示和远端环回控制等管理链路的运行机制，用于管理、测试和诊断已激活OAM功能的链路。此外，IEEE

FTTH的原理与组网模式

FTTH的原理与组网模式

FTTH的原理与组网模式

FTTH（Fiber to the Home，住宅光纤接入）是一种光纤接入技术，将光纤直接延伸到终端用户的住宅或建筑物内部。相比传统的宽带接入方式，FTTH具有更高的传输速度、更大的带宽和更低的延迟。下面我们将详细介绍FTTH的原理和组网模式。

FTTH采用的是光纤作为传输介质，将数据转化为光信号进行传输。其主要原理如下：

1.光纤传输原理：光纤是一种非常细小的玻璃或塑料管道，能够将光信号以高速传输。光信号通过光纤的全内反射原理，沿着光纤的光轴传播。光纤内部具有一个纤芯和一个包围纤芯的包层，它们的折射率不同，可以实现光信号的传输。

2.光电转换原理：用户计算机或终端设备通过光猫（光纤模块调制解调器）与光纤网络相连。光猫接收来自网络的光信号，并将其转换成电信号，供用户设备使用。同时，光猫还能将用户发送的电信号转换为光信号，通过光纤传输至网络中心。

3.光纤网络架构：FTTH网络一般采用点到点（P2P）架构，即每个用户都独立接入一个光纤。这样可以确保用户之间不会共享带宽，提供更高的传输速度和可靠性。

1.寻址模式：寻址模式也称为点对点模式，是FTTH的最基本、最简单的组网方式。每个用户独立配备一条光纤，直接连接到交换机或OLT（光线路终端）上。这种模式下，每个用户具有独立的光纤链路和独立的带宽，用户之间不会共享资源，可以提供更高的网络速度和稳定性。 2.点漫扩模式：点漫扩模式采用链型拓扑结构，光纤从中心节点一直延伸到各个用户端。这种模式下，光纤的信号会在途中进行分支，逐渐扩散至各个用户。由于光路的拓扑结构较为复杂，网络结构较为庞大，点漫扩模式的FTTH比较适用于大型平面小区或办公大楼等。该模式下的光纤使用较多，但相对较容易维护。

3. 无源光网络（PON）模式：PON模式是目前最常用的FTTH组网方式。它采用一组被动分配器，将中心设备（OLT）的光信号传输到多个用户（ONU）端。PON模式下，OLT通过光分配器将光信号发送到多个ONU，ONU再将数据传输给用户。这种模式下，一个OLT可以同时连接多个用户，实现资源共享，减少了光纤的使用量和线缆的安装成本。其中，最常用的PON模式是GPON（Gigabit Passive Optical Network）和EPON（Ethernet Passive Optical Network）。

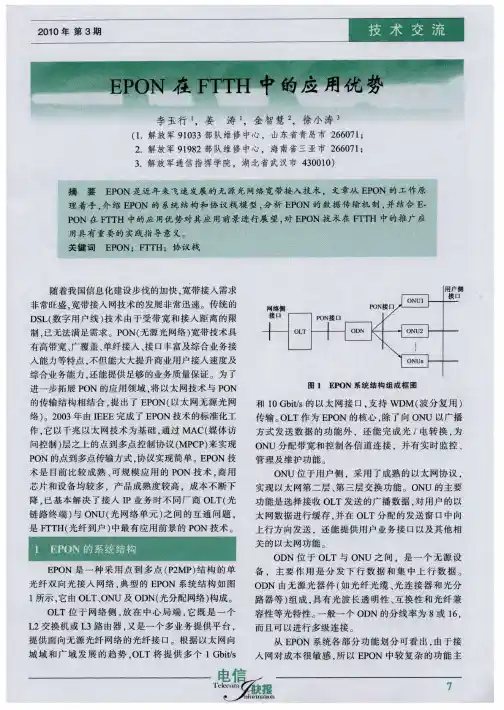

EPON在FTTH中的应用优势

EPON在FTTH中的应用优势

要集中在ＯＬＴ，而ＯＮＵ的功能较简单，这主要是为　了尽量降低用户端设备的成本，使ＦＴＴＨ成为可能。　ＥＰＯＮ的层次结构以ＩＥＥＥ　８０２．３标准为基础。　基于ＥＰＯＮ的ＩＥＥＥ　８０２．３ａｈ标准化工作由ＥＦＭ（以　太网第一英里）工作组完成，ＥＦＭ工作组又划分为　物理媒质相关层（ＰＭＤ）小组、Ｐ２ＭＰ小组和运行管　理维护子层（ＯＡＭ）Ａｘ组，分别研究ＥＰＯＮ的物理层　（特别是光接口）、ＭＰＣＰ和ＯＡＭ规范。ＰＭＤ小组　定义了１０００ＢＡＳＥ—ＰＸ１０．Ｕ／Ｄ和１０００ＢＡＳＥ—ＰＸ２０．　Ｕ／Ｄ两种ＥＰＯＮ的光接口，分别表示工作在１０　ｋｍ　范围和２０　ｋｍ范围内。Ｐ２ＭＰ小组定义了多点控制　协议（ＭＰＣＰ），使ＥＰＯＮ系统具备了下行广播发送、　上行ＴＤＭＡ的工作机制。ＯＡＭ小组定义了可选的　ＯＡＭ子层功能，在ＥＰＯＮ系统中提供一种运营、管　理、维护的机制，使其具有符合电信应用要求的接入　网特性。ＥＰＯＮ协议分层模型如图２所示。　………………　’　……………一　ＭＡＣ　ＭＡＣ　ＭＡＣ　客户端　客户端　客户端　ｏＡＭ　ｏＡＭ　ＯＡＭ　多点ＭＡＣ控制　多点ＭＡＣ控制　ＭＡＣ　Ⅳ　ＭＡＣ　点到点仿真　点到点仿真　ＲＳ　ＲＳ　ＧＭＩＩ．１　ＧＭ　Ｉ　ＰＣＳ　Ｉ　ＦＥＣ　ＰＣＳ　ｌ　ＦＥＣ　Ｐｌ雌　ＰＨＹ　Ｐｌ从　ＰＨＹ　ＰＭＤ　ＰＭＤ　无源光介质　２０１０年第３期　制物理传输媒质的访问，包括ＬＬＣ（逻辑链路控　制）、ＯＡＭ、ＭＡＣ控制子层和ＭＡＣ等４个子层。　３．１　ＥＰｏＮ的数据传输流程　ＥＰＯＮ在单根光纤上采用下行１５５０　ａｎ１、上行　ｌ３１０　ｎｍ波长组合的波分复用技术（ＷＤＭ），上行方　向（ＯＮＵ至０ＬＴ）采用点到点方式，下行方向（ＯＬＴ　至ＯＮＵ）采用广播方式，其典型拓扑结构为树形。　ＥＰＯＮ的上、下行信息速率均为１　Ｇｂｉｔ／ｓ（由于其物　理层编码方式为８Ｂ／１０Ｂ码，所以其线路码速率为　１．２５　Ｇｂｉｔ／ｓ）。图３表示了ＥＰＯＮ系统的上行、下行数　据传输流程。　

基于EPON的FTTH_ODN网络建设细则_发布稿

基于EPON的FTTH_ODN网络建设细则_发布稿

中国电信上海公司

基于EPON的FTTH ODN网络建设细则（V1.0）

1. 总体建设原则

2. 工程建设范围

3. 光缆交接/配纤设备、光分路箱及光分路器的设置原则

4. 光分路器端口配置原则

5. 配光缆建设要求

6. 入户光缆敷设要求

7. POE产品安装场景

8. 产品选用原则

1. 总体建设原则

基于EPON的FTTH住宅建筑及住宅小区内光分配网（ODN）建设应综合考虑建筑物的类型、功能、环境条件和近、远期用户需求。光分配网（ODN）结构以树形拓扑为主，原则上别墅类住宅小区采用一级分光方式，其他类住宅建筑和住宅小区均采用二级分光方式。

原则上采取1:64分光系统，光分配网（ODN）的光通道衰减值应符合中国电信上海公司总工程师室颁布的《EPON网络光接口测试指标暂行规定（试行）》，从而避免系统因光功率预算不足，工作在临界状态。

网络拓扑结构如下图所示：

室内光分路箱二级分光点SFU家庭信息箱用户光缆OLT小区内用户宅内一级分光点光缆接头盒光缆交接/配纤设备小区光缆汇聚点旧式里弄/农村地区视频数据语音单芯蝶形引入光缆SFU家庭信息箱视频数据语音SFU室外光分路箱视频数据语音自承式单芯蝶形引入光缆二级分光点光缆接头盒小区内别墅用户宅内XX局光缆交接/配纤设备面板光缆接头盒/箱二级配光缆公寓楼二级配光缆二级配光缆小区外一级光缆交接箱光缆接头盒一级配光缆一级配光缆2-4芯光缆一级分光点光缆交接/配纤设备4芯光缆一级分光点2芯光缆接1芯

2. 建设范围

2.1 工程范围

2.1.1 新建住宅建筑及住宅小区

① 配光缆敷设

② 光缆交接/配纤设备安装

③ 一级分光方式下（别墅类住宅小区）的入户光缆敷设和端接

④ 二级分光方式下的室内/外光分路箱安装

⑤ 光分路器安装

⑥ 垂直布线桥架内波纹管与过路盒的安装

对于有垂直布线桥架的公寓住宅楼，应在桥架内敷设Φ50mm的波纹管和安装楼层过路盒，用于穿放入户蝶形引入光缆，以起到对光缆的保护和美观作用。
