X射线衍射分析仪

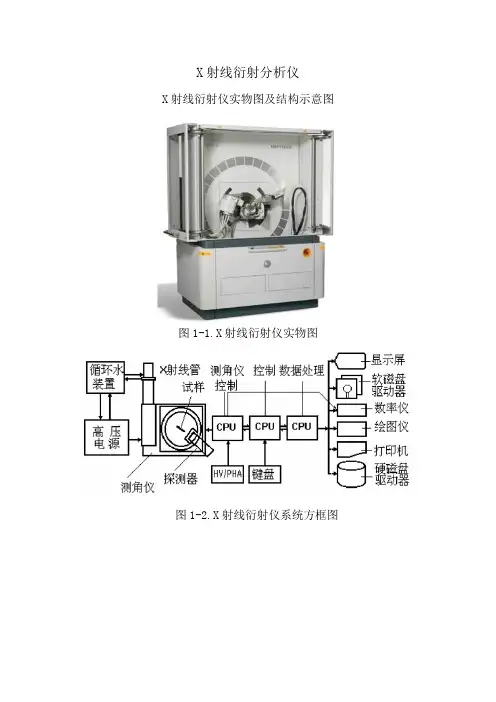

X射线衍射仪实物图及结构示意图
图1-1.X射线衍射仪实物图
图1-2.X射线衍射仪系统方框图
1. X射线衍射分析仪重要组成系统
1.1.X射线发生器
X射线发生器由X射线管和高压发生器两部分组成。X射线管包括灯丝和靶，灯丝产生电子，电子与靶撞击产生X射线；高压发生器产生高达几万伏的电压，用以加速电子撞击靶。
靶包括封闭靶和转靶，封闭靶是把灯丝和靶封闭在真空玻璃球内，，封闭靶功率比较低，一般为3KW；转靶需要附加高真空系统，功率较高，通常高于12KW，可提高对含量少、灵敏度低的样品的检出限。
X射线发生装置示意图及发生器结构示意图：
图1-3.X射线发生装置示意图
图1-4.X射线发生器结构示意图
1.2.测角仪
测角仪包括样品台，狭缝系统，单色化装置，探测器（光电倍增管）等，用于测量样品产生衍射的布拉格角。
测角仪的轴动比即样品轴θ和测角轴2θ的同轴转动比为1:2.测角仪基本结构图如图1-1；
图1-5.测角仪基本结构示意图
1.S1，S2-索拉狭缝；2.SS-防散射狭缝；
3.RS-接收狭缝； 4.DS-发散狭缝；
测角仪分类图：
图1-6.测角仪分类图
1.3.X 射线衍射信号检测系统
X射线衍射仪可用的辐射弹射器有正比计数器、闪烁计数器、Si半导体探测器等，常用的探测器是正比计数器和闪烁计数器，用来检测衍射强度和衍射方向，通过仪器测量记录系统或计算机处理系统可以得到多晶衍射图谱数据。
闪烁计数器原理图：
图1-7.闪烁器原理图
1.4.X 射线衍射图处理分析系统
现代X射线衍射仪都附带安装有专用衍射图处理分析软件的计算机系统, 它们的特点是自动化和智能化。数字化的X射线衍射仪的运行控制以及衍射数据的采集分析等过程都可以通过计算机系统控制完成。
.
