太阳能光伏系统的工作原理

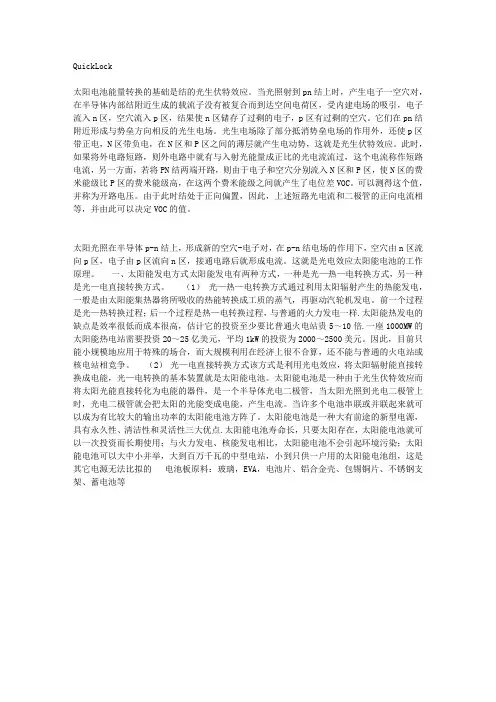

QuickLock

太阳电池能量转换的基础是结的光生伏特效应。当光照射到pn结上时，产生电子一空穴对，

在半导体内部结附近生成的载流子没有被复合而到达空间电荷区，受内建电场的吸引，电子

流入n区，空穴流入p区，结果使n区储存了过剩的电子，p区有过剩的空穴。它们在pn结

附近形成与势垒方向相反的光生电场。光生电场除了部分抵消势垒电场的作用外，还使p区

带正电，N区带负电，在N区和P区之间的薄层就产生电动势，这就是光生伏特效应。此时，

如果将外电路短路，则外电路中就有与入射光能量成正比的光电流流过，这个电流称作短路

电流，另一方面，若将PN结两端开路，则由于电子和空穴分别流入N区和P区，使N区的费

米能级比P区的费米能级高，在这两个费米能级之间就产生了电位差VOC。可以测得这个值，

并称为开路电压。由于此时结处于正向偏置，因此，上述短路光电流和二极管的正向电流相

等，并由此可以决定VOC的值。

太阳光照在半导体p-n结上，形成新的空穴-电子对，在p-n结电场的作用下，空穴由n区流

向p区，电子由p区流向n区，接通电路后就形成电流。这就是光电效应太阳能电池的工作

原理。 一、太阳能发电方式太阳能发电有两种方式，一种是光—热—电转换方式，另一种

是光—电直接转换方式。 （1） 光—热—电转换方式通过利用太阳辐射产生的热能发电，

一般是由太阳能集热器将所吸收的热能转换成工质的蒸气，再驱动汽轮机发电。前一个过程

是光—热转换过程；后一个过程是热—电转换过程，与普通的火力发电一样.太阳能热发电的

缺点是效率很低而成本很高，估计它的投资至少要比普通火电站贵5～10倍.一座1000MW的

太阳能热电站需要投资20～25亿美元，平均1kW的投资为2000～2500美元。因此，目前只

能小规模地应用于特殊的场合，而大规模利用在经济上很不合算，还不能与普通的火电站或

核电站相竞争。 （2） 光—电直接转换方式该方式是利用光电效应，将太阳辐射能直接转

换成电能，光—电转换的基本装置就是太阳能电池。太阳能电池是一种由于光生伏特效应而

太阳能发电系统的工作原理

一、引言

太阳能发电系统是一种利用太阳能转化为电能的设备，具有环保、可再生等优点，因此在近年来受到越来越多的关注和应用。本文将详细介绍太阳能发电系统的工作原理。

二、太阳能光伏发电原理

太阳能光伏发电是指利用半导体材料将太阳光直接转换为电能的过程。其主要原理如下：

1.半导体材料吸收光子：在光照射下，半导体材料中的自由电子会被激发而跃迁到导带中，形成一个空穴。

2.形成载流子：当自由电子和空穴相遇时，它们会重新结合成一个稳定的原子结构，同时释放出一个能量量。这个过程中产生了一个带负电荷（即自由电子）和带正电荷（即空穴）的载流子。

3.形成直流电：通过将p型半导体和n型半导体连接起来，可以形成一个pn结。当光照射到这个结时，会使得p区内的空穴向n区移动，并使得n区内的自由电子向p区移动。这样就会在pn结上产生一个电势差，从而形成了直流电。

4.输出电能：将多个pn结连接在一起，就可以形成太阳能电池板。当太阳光照射到电池板上时，就会产生直流电。通过连接逆变器等设备，可以将直流电转化为交流电，从而输出到家庭用电网络中。

三、太阳能热发电原理

太阳能热发电是指利用太阳能的热量来产生蒸汽驱动涡轮机旋转，从而带动发电机产生电能的过程。其主要原理如下：

1.集热器吸收太阳光：通过将聚光镜或反射镜等设备集中太阳光线，并将其聚焦在一个小面积上，使得这个面积的温度迅速升高。

2.加热工质：这个小面积内放置着一种叫做工质的液体或气体。当工质受到高温的影响时，它会被加热并蒸发成为蒸汽。

3.驱动涡轮机旋转：这个蒸汽会被导入到一个涡轮机中，并使得涡轮机开始旋转。

4.发电机产生电能：涡轮机的旋转会带动发电机产生电能。通过连接逆变器等设备，可以将直流电转化为交流电，从而输出到家庭用电网络中。

四、太阳能热水器原理

太阳能热水器是指利用太阳能的热量来加热水的设备。其主要原理如下：

1.集热器吸收太阳光：通过将聚光镜或反射镜等设备集中太阳光线，并将其聚焦在一个小面积上，使得这个面积的温度迅速升高。

太阳能光伏系统的分类

目录

内容提要.......................................................... 2

引言.............................................................. 2

1.小型太阳能供电系统（SmallDC）................................... 3

2.简单直流系统（SimpleDC）........................................ 3

3.大型太阳能供电系统（LargeDC）................................... 3

4.交流、直流供电系统（AC/DC）..................................... 3

5.并网系统（UtilityGridConnect）.................................. 4

6.混合供电系统（Hybrid）.......................................... 4

7.并网混合供电系统（Hybrid）...................................... 7

太阳能光伏系统的分类详细介绍

关键词: 光伏系统 独立系统 混合系统

一般我们将光伏系统分为独立系统、并网系统和混合系统。如果根据太阳能光伏系统的应用形式，应用规模和负载的类型，对光伏供电系统进行比较细致的划分。还可以将光伏系统细分为如下六种类型：小型太阳能供电系统（SmallDC）；简单直流系统（SimpleDC）；大型太阳能发电系统（LargeDC）；交流、直流供电系统（AC/DC）；并网系统（UtilityGridConnect）；混合供电系统（Hybrid）；并网混合系统。下面就每种系统的工作原理和特点进行说明。

原理

1光伏发电是利用半导体界面的光生伏特效应而将光能直接转变为电能的一种技术。这种技术的关键元件是太阳能电池。太阳能电池经过串联后进行封装保护可形成大面积的太阳电池组件，再配合上功率控制器等部件就形成了光伏发电装置。

光伏发电是根据光生伏特效应原理，利用太阳能电池将太阳光能直接转化为电能。不论是独立使用还是并网发电，光伏发电系统主要由太阳能电池板（组件）、控制器和逆变器 光伏发电2

三大部分组成，它们主要由电子元器件构成，不涉及机械部件，所以,光伏发电设备极为精炼，可靠稳定寿命长、安装维护简便。理论上讲，光伏发电技术可以用于任何需要电源的场合，上至航天器,下至家用电源，大到兆瓦级电站，小到玩具，光伏电源 无处不在。太阳能光伏发电的最基本元件是太阳能电池（片），有单晶硅、多晶硅、非晶硅和薄膜电池等。目前，单晶和多晶电池用量最大，非晶电池用于一些小系统和计算器辅助电源等。

2

光子照射到金属上时，它的能量可以被金属中某个电子全部吸收，电子吸收的能量足够大，能克服金属内部引力做功，离开金属表面逃逸出来，成为光电子。

“光生伏特效应”，简称“光伏效应”。指光照使不均匀半导体或半导体与金属结合的不同部位之间产生电位差的现象。它首先是由光子（光波）转化为电子、光能量转化为电能量的过程；其次，是形成电压过程。有了电压，就像筑高了大坝，如果两者之间连通，就会形成电流的回路。

光伏发电，其基本原理就是“光伏效应”。太阳能专家的任务就是要完成制造电压的工作。因为要制造电压，所以完成光电转化的太阳能电池是阳光发电的关键。

太阳能电池，通常称为光伏电池。目前的主要的太阳能电池是硅太阳能电池。用的硅是“提纯硅”，其纯度为“11个9”，比半导体或者说芯片硅片“只少两个9”；又因为提纯硅结晶后里头的成分不同，分为多晶硅和单晶硅；目前，单晶硅太阳能电池的光电转换率为15％左右，最高达到了24％，使用寿命一般可达15年，最高达25年，比转换率仅12％ 左右的多晶硅太阳能电池的综合性能价格比高。
