计数器的结构.

计数器制作方法

计数器是一种用于计数或记录数量的电子设备或装置。以下是几种常见的计数器制作方法:

1. 电子计数器：电子计数器是一种使用电子元件来计数或记录数量的设备。制作方法通常需要使用电路板、晶体管、二极管等电子元件，以及编程技能。

2. 机械计数器：机械计数器是一种使用机械部件来计数或记录数量的设备。制作方法通常需要使用木材、金属、皮革等材料，以及雕工技能。

3. 手动计数器：手动计数器是一种使用手动操作来计数或记录数量的设备。制作方法通常需要使用纸张、卡片、绳子等材料，以及手动操作技能。

4. 数字计数器：数字计数器是一种使用数字显示来计数或记录数量的设备。制作方法通常需要使用电路板、电子元件、数字显示器等电子元件，以及编程技能。

无论哪种计数器制作方法，都需要仔细考虑制作技能、材料和时间等因素，以确保计数器能够正常工作并满足需求。

第七章 通用计数器及其应用

电子计数器是一种多功能的电子测量仪器。它利用电子学的方法测出一定时间内输入的脉冲数目，并将结果以数字形式显示出来。通常电子计数器按照它的功能可分为以下三类：

1）通用计数器 通常指多功能计数器。它可以用于测量频率、频率比、周期、时间间隔和累加计数等，如配以适当的插件，还可以测量相位、电压等电量。

2）频率计数器 其功能为测频和计数。测频范围很宽，在高频和微波范围内的计数器均属于此类。

3）计算计数器 带有微处理器、具有计算功能。它除具有计数器功能外，还能进行数学运算、求解比较复杂的方程式，能依靠程控进行测量、计算和显示等全部工作。

输入通道输入通道AB测 频累加计数测时间测量功能开关主门(信号门)显示器门控双稳触发器十进制计数器复零脉冲发生器记忆控制控制单元人工触发闸门时间选择分频器1MHz晶振倍频器时标选择时基产生与变换单元计数及显示单元

图7-1 通用电子计数器方框图

一、通用电子计数器的基本组成

电子计数器的基本组成原理方框图见图7-1。这是一种通用多功能电子计数器。电路由A、B输入通道、时基产生与变换单元、主门、控制单元、计数及显示单元等组成。电子计数器的基本功能是频率测量和时间测量，但测量频率和测量时间时，加到主门和控制单元的信号源不同，测量功能的转换由开关来操纵。累加计数时，加到控制单元的信号则由人工控制。至于计数器的其它测量功能，如频率比测量、周期测量等则是基本功能的扩展。

（一）A、B输入通道

输入通道送出的信号，经过主门进入计数电路，它是计数电路的触发脉冲源。为了保证计数电路正确工作，要求该信号具有一定的波形、极性和适当的幅度，但输入被测信号的幅度不同，波形也多种多样，必须利用输入通道对信号进行放大、整形，使其变换为符合主门要求的计数脉冲信号。输入通道共有两路。由于两个通道在测试中的作用不同，也各有其特点。

A输入通道是计数脉冲信号的输入电路。其组成如图7-2（a）所示。

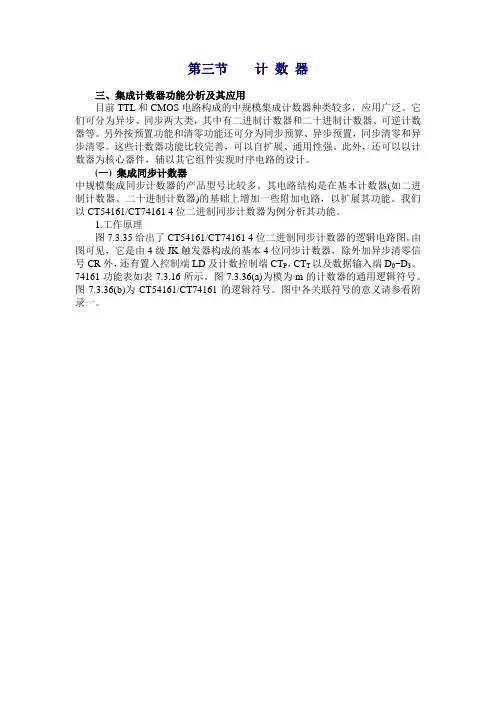

第三节 计 数 器

三、集成计数器功能分析及其应用

目前TTL和CMOS电路构成的中规模集成计数器种类较多，应用广泛。它们可分为异步、同步两大类，其中有二进制计数器和二十进制计数器、可逆计数器等。另外按预置功能和清零功能还可分为同步预算、异步预置，同步清零和异步清零。这些计数器功能比较完善，可以自扩展、通用性强。此外，还可以以计数器为核心器件，辅以其它组件实现时序电路的设计。

(一) 集成同步计数器

中规模集成同步计数器的产品型号比较多。其电路结构是在基本计数器(如二进制计数器、二十进制计数器)的基础上增加一些附加电路，以扩展其功能。我们以CT54161/CT74161 4位二进制同步计数器为例分析其功能。

1.工作原理

图7.3.35给出了CT54161/CT74161 4位二进制同步计数器的逻辑电路图。由图可见，它是由4级JK触发器构成的基本4位同步计数器，除外加异步清零信号CR外，还有置入控制端LD及计数控制端CTP，CTT以及数据输入端D0~D3。74161功能表如表7.3.16所示。图7.3.36(a)为模为m的计数器的通用逻辑符号。图7.3.36(b)为CT54161/CT74161的逻辑符号。图中各关联符号的意义请参看附录一。 图7.3.35 74161 4位二进制同步计数器

表7.3.16 CT54161/CT74161功能表

0

1

1

1

1 ×

0

1

1

1 ×

×

1

0

1 ×

×

1

×

0 ×

↑

↑

×

× ×

×

×

× ×

×

×

× ×

×

×

× ×

×

×

× 0

0

0

0

计数

触发器保持,

保持 &&KJR11C1&&KJR11C1&&KJR11C1&&KJR11C11&&1&&1&&1&&&&&&&LD)9(0)3(D1)4(DCP)2(2)5(D3)6(DCR)1(PCT)7(TCT)10()14(0Q)13(1Q)12(2Q)11(3Q)15(COCRLDTCTPCTCP0D1D2D3D0Q1Q2Q3Q0d1d2d3d0d1d2d3d0CO 图7.3.36计数器符号

计数器在数字电路中的应用

计数器是数字电路中的一种基本组件，广泛应用于各种数字系统中，如计算机、计时器、频率计等。其作用是在电路中产生一定的时序信号，以计数器为基础的数字逻辑电路可以完成很多复杂的功能。

计数器的原理是通过计数器内部所包含的多个触发器进行状态的变化和寄存。常见的计数器类型有二进制计数器、BCD计数器、十进制计数器等。

在数字电路中，计数器的应用十分广泛，下面就是一些常见的应用：

1.计时器

计时器是利用计数器的计数功能实现的，可以在数字电路中对时间进行精确的计算和测量。在实际应用中，计时器广泛应用于工业、交通、军事等领域，如定时器、计时器、时间控制开关等。

2.频率测量器

频率测量器利用计数器的计数功能测量电路中电流或电压的周期数，从而得出电路中频率的大小。通过频率测量器可以检测数字电路的运行状况，也可以作为一些仪器的辅助工具，如信号发生器和频率计。

3.分频器

分频器是一种常见的数字电路，基于计数器的频率除法功能实现。通过分频器，可以将信号的频率降低，使得信号更加合适于数字电路中，可用于钟摆、通信、遥控器等场合。

4.计数器触发开关

计数器触发开关是一种基于计数器工作方式的触发电路，可以在电路中实现自动转换的功能。在实际应用中，计数器触发开关广泛应用于信号控制器、调节器、遥控开关等场合。

总之，计数器在数字电路中的应用非常广泛，在现代信息技术的快速发展中其作用愈加凸显。同时由于其简单的工作原理和普及性，计数器将持续被更多的电路设计和应用领域中广泛使用和发展着。
