《机械设计》课程设计任务书

兰州理工大学技术工程学院

COLLEGE OF TECHNOLOGY AND ENGINEERING . LUT

课程设计任务书

归属课程:机械设计

姓 名

学 号

专 业

班 级

指导教师

工学一部机械教研室

二零一一年九月一、 课程设计题目

带式运输机传动装置的设计（ ）

二、 主要设计参数及技术指标

1. 已知条件：

(1) 工作条件：两班制，连续单向运转，载荷较平稳，室内工作，有粉尘，环境最高温度35°C；

(2) 使用折旧期：8年；

(3) 检修间隔期：四年一次大修，两年一次中修，半年一次小修；

(4) 动力来源：电力，三相交流，电压380/220V；

(5) 运输带速度允许误差：±5%；

(6) 制造条件及生产批量：一般机械厂制造，小批量生产。

2. 设计数据:

运输带工作拉力 F=____________（N）

运输带工作速度 V=____________(m/s)

卷筒直径 D=___________（mm）

三、 设计内容及工作量：

(一) 设计内容

1. 传动方案的分析和拟定；

2. 电动机的选择与传动装置运动和动力参数的计算；

3. 传动件（如齿轮或蜗杆传动、带传动等）的设计；

4. 轴的设计；

1 目录

一 设计任务书......................................................2

二 设计方案的拟定及说明............................................3

第一章 电动机的选择和参数计算.......................................4

第二章 传动零件的设计计算...........................................7

第三章 轴的设计....................................................12

第四章 联轴器的选择及校核..........................................18

第五章 轴承的选择..................................................19

第六章 轴的校核计算................................................20

第七章 轴承的校核..................................................24

第八章 键的选择校核................................................25

第九章 密封与润滑..................................................27

第十章减速器附件及说明.............................................28

第十一章 设计小结..................................................29

参考资料...........................................................30

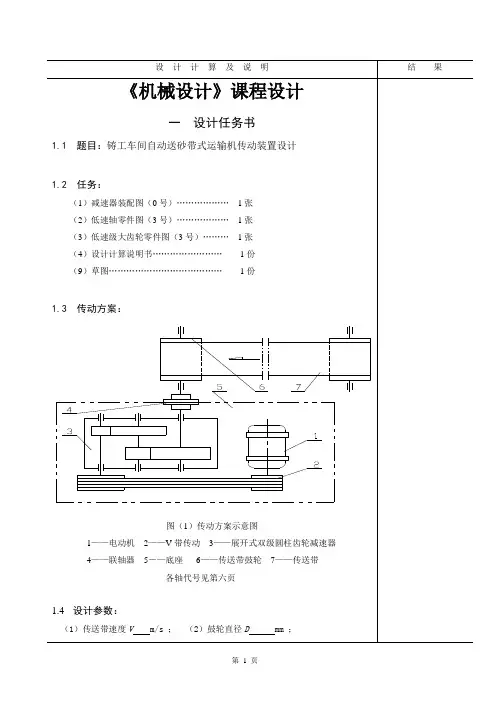

第 1 页 设 计 计 算 及 说 明 结 果

《机械设计》课程设计

一 设计任务书

1.1 题目：铸工车间自动送砂带式运输机传动装置设计

1.2 任务：

（1）减速器装配图（0号）……………… 1张

（2）低速轴零件图（3号）……………… 1张

（3）低速级大齿轮零件图（3号）……… 1张

（4）设计计算说明书…………………… 1份

（9）草图………………………………… 1份

1.3 传动方案：

图（1）传动方案示意图

1——电动机 2——V带传动 3——展开式双级圆柱齿轮减速器

4——联轴器 5－—底座 6——传送带鼓轮 7——传送带

各轴代号见第六页

1.4 设计参数：

（1）传送带速度V m/s ； （2）鼓轮直径D mm ；

第 2 页 设 计 计 算 及 说 明 结 果

（3）鼓轮轴所需扭矩T N.m ； （4）使用年限 年.

1.5 其它条件：

双班制工作，连续单向运转，有轻微振动，室内工作，有粉尘。小批量生产，底座（为传动装置的独立底座）采用型钢焊接。

二．传动方案简述

2.1 传动方案说明（简述）

2.1.1 将带传动布置于高速级

将传动能力较小的带传动布置在高速级，有利于整个传动系统结构紧凑，匀称。另外，将带传动布置在高速级有利于发挥其传动平稳，缓冲吸振，减少噪声的特点。

2.1.2 选用闭式斜齿圆柱齿轮

闭式齿轮传动的润滑及防护条件最好。而在相同的工况下，斜齿轮传动可获得较小的几何尺寸和较大的承载能力。采用传动较平稳，动载荷较小的斜齿轮传动，使结构简单、紧凑。而且加工只比直齿轮多转过一个角度，工艺不复杂。

2.1.3将传动齿轮布置在距离扭矩输入端较远的地方

由于齿轮相对轴承为不对称布置，使其沿齿宽方向载荷分布不均。本方案将齿轮布置在距扭矩输入端较远的地方，有利于减少因扭矩引起的载荷分布不均的现象。

姓名专业班级学号

一、设计题目：带式运输机传动系统中的一级圆柱齿轮减速器

二、系统简图：

Fv滚筒联轴器减速器三角皮带传动电动机

三、工作条件：输送机连续工作，单向运转，载荷变化不大，空载起动，使用期限10年，两班制工作，输送带速度容许误差为±5%。

四、原始数据

已知条件 题号

1

输送带拉力F（N） 3×103

输送带速度v（m/s）

滚筒直径D(mm) 400

五、设计工作量：

1． 设计说明书1份

2． 减速器装配图1张

3． 减速器零件图2～3张（输出轴、输出轴上齿轮）

指导教师：

开始日期：年月日完成日期：年月日

机械设计课程设计任务书（二）

姓名专业班级学号

一、设计题目：带式运输机传动系统中的一级圆柱齿轮减速器

二、系统简图： 电动机链传动减速器联轴器滚筒v输送带

三、工作条件：传动不逆转，载荷平稳，起动载荷为名义载荷的倍，输送带速度容许误差为±5%。

四、原始数据

已知条件 题号

1

输送带拉力F（N） 3200

输送带速度v（m/s）

滚筒直径D(mm) 450

每日工作时数T（小时） 16

传动工作年限（年） 10

五、设计工作量：

1. 设计说明书1份

2. 减速器装配图1张

3. 减速器零件图2～3张（输出轴、输出轴上齿轮）

指导教师：

开始日期：年月日完成日期：年月日

机械设计课程设计任务书（三）

姓名专业班级学号

一、设计题目：螺旋输送机传动系统中的一级圆柱齿轮减速器

二、系统简图： 联轴器减速器电动机开式圆锥齿轮传动螺旋轴

三、工作条件：螺旋输送机单向运转，有轻微振动，两班制工作，使用期限5年，输送机螺旋轴转速的容许误差为±5%，减速器小批量生产。

四、原始数据

已知条件 题号

1

输送机螺旋轴功率P（kW）

输送机螺旋轴转度n（r/min） 50

五、设计工作量：

1. 设计说明书1份
