CAN总线和RS485总线的区别

  • 格式：doc
  • 大小：23.00 KB
  • 文档页数：2

以往，PC与智能设备通讯多借助RS232、RS485、以太网等方式，主要取决于设备的接口规范。但RS232、RS485只能代表通讯的物理介质层和链路层，如果要实现数据的双向访问，就必须自己编写通讯应用程序，但这种程序多数都不能符合ISO/OSI的规范，只能实现较单一的功能，适用于单一设备类型，程序不具备通用性。在RS232或RS485设备联成的设备网中，如果设备数量超过2台，就必须使用RS485做通讯介质，RS485网的设备间要想互通信息只有通过“主（Master）”设备中转才能实现，这个主设备通常是PC，而这种设备网中只允许存在一个主设备，其余全部是从（Slave）设备。而现场总线技术是以ISO/OSI模型为基础的，具有完整的软件支持系统，能够解决总线控制、冲突检测、链路维护等问题。现场总线设备自动成网，无主/从设备之分或允许多主存在。在同一个层次上不同厂家的产品可以互换，设备之间具有互操作性。

上一节介绍了一下CAN总线的基本知识，那么有人会问，现在的总线格式很多，CAN相对于其他的总线有什么特点啊这个问题问的好，所以我想与其它总线做一下比较，首先呢，就比较一下大家耳熟能详的485总线，其实485总线只是一种电平标准，并不是什么新的协议，与232差不多，当然这么说不是很恰当，但是有助于大家理解。

下面开始比较了：

CAN(Controller Area Network)属于现场总线的范畴，它是一种有效支持分布式控制或实时控制的串行通信网络。较之目前RS-485基于R线构建的分布式控制系统而言，基于CAN总线的分布式控制系统在以下方面具有明显的优越性：

1） CAN控制器工作于多主方式，网络中的各节点都可根据总线访问优先权(取决于报文标识符)采用无损结构的逐位仲裁方式竞争向总线发送数据，且CAN协议废除了站地址编码，而代之以对通信数据进行编码，这可使不同的节点同时接收到相同的数据，这些特点使得CAN总线构成的网络各节点之间的数据通信实时性强，并且容易构成冗余结构，提高系统的可靠性和系统的灵活性。而利用RS-485只能构成主从式结构系统，通信方式也只能以主站轮询的方式进行，系统的实时性、可靠性较差。 2） CAN总线通过CAN控制器接口芯片82C250的两个输出端CANH和CANL与物理总线相连，而CANH端的状态只能是高电平或悬浮状态，CANL端只能是低电平或悬浮状态。这就保证不会出现象在RS-485网络中，当系统有错误，出现多节点同时向总线发送数据时，导致总线呈现短路，从而损坏某些节点的现象。而且CAN节点在错误严重的情况下具有自动关闭输出功能，以使总线上其他节点的操作不受影响，从而保证不会出现象在网络中，因个别节点出现问题，使得总线处于“死锁”状态。

3） CAN具有完善的通信协议，可由CAN控制器芯片及其接口芯片来实现，从而大大降低了系统的开发难度，缩短了开发周期，这些是只仅仅有电气协议的RS-485所无法比拟的。

特性 RS-485 CAN-bus

单点成本 低廉 稍高

系统成本 高 较低

总线利用率 低 高

网络特性 单主网络 多主网络

数据传输率 低 高

容错机制 无 可靠的错误处理和检错机制

通讯失败率 高 极低

节点错误的影响 导致整个网络的瘫痪 无任何影响

通讯距离 < 可达10km（5kbps）

网络调试 困难 非常容易

开发难度 标准Modbus协议 标准CAN-bus协议

后期维护成本 高 低

我们总线学习板上CAN总线和RS485总线都有，您可以在学习中逐渐体会到这些区别，也会体会到CAN总线的优越性。

合集下载

RS232、RS485、CAN总线隔离方案

RS232、RS485、CAN总线隔离方案

串行通信总线

RS-232(EIA232)和RS(EIA/TIA485)规约只规定了物理层，从而信号协议允许由用户来定义，或者按照规定在物理层使用它们的其它标准来定义。另外，CAN总线规定了物理层和数据链路层。

RS-232总线

RS-232总线标准是最常见的串行通信总线标准之一，最初制定于1962年，用于计算机和调制解调器之间的通信。它目前仍广泛用作系统间的通信链路，其简易、灵活性以及长期的成功使用决定了它的继续流行。它适合于点对点通信，采用两根具有接地参考信号的专用非平衡的单端线可提供全双工通信。

一般在高噪声数据通信、工业/电信诊断端口等方面的应用中，都要涉及到RS232隔离。而我们传统的RS232隔离一般要包括电源隔离和信号隔离两部分，如图5所示为我们用光电隔离（6N137）的常用方案。

图5 传统RS232隔离（光电）方案

而采用磁耦数字隔离器方案，则简单方便的多，我们可以直接选用ADM3251E来替代复杂的光电隔离电路，ADM3251E内部集成了DC-DC电源隔离和信号隔离。这样无论从体积上，还是性能上都优于传统的光电隔离。如图6所示：

RS-485总线

规定RS-485标准用来驱动多达32对驱动器和接收器。其通用性和驱动长4000 m电缆的能力使得它常用于各种应用，尤其是远距离的系统之间互连。小型计算机系统接口(SCSI)和PROFIBUS协议都采用RS-485标准用于通信。 在RS-485通讯总线中，由于实际应用现场的环境十分复杂，往往存在着高电压、大电流的危害，所以隔离是十分必要的，同样我们RS-485的隔离也是由电源隔离与信号隔离两部分组成的。传统的光电隔离RS-485方案如图8所示：

而采用磁耦数字隔离器方案，则简单方便的多，我们可以直接选用ADM2483来替代复杂的光电隔离电路，ADM3251E内部集成了一个三通道的信号隔离器。这样无论从体积上，还是性能上都优于传统的光电隔离。如图9所示：

CAN总线与RS485总线协议转换器的设计

CAN总线与RS485总线协议转换器的设计

《电气开关》（２００８．Ｎｏ．６）　４３　

文章编号：１００４—２８９Ｘ（２００８）０６—００４３—０３　

ＣＡＮ总线与ＲＳ４８５总线协议转换器的设计　

张海艳，喻林，刘彦呈，孙凡金　

（大连海事大学轮机工程学院，大连１１６０２６）　

摘　要：基于ＣＡＮ总线和Ｒｓ４８５总线各自的优势，设计的ＣＡＮ总线与ＲＳ４８５总线协议转换器可以使两种总线互　

联进行数据转换，并通过ＲＳ２３２接口连接上位机实现在数据转换过程中对参数的动态配置。　

关键词：ＣＡＮ总线；ＲＳ４８５；协议转换　中图分类号：ＴＭ５７　文献标识码：Ｂ　

Ｄｅｓｉｇｎ　ｏｆ　Ｐｒｏｔｏｃｏｌ　Ｃｏｎｖｅｒｔｅｒ　ｏｆ　ＣＡＮ　Ｂｕｓ　ａｎｄ　ＲＳ４８５　

ＺＨＡＮＧ　Ｈａｉ—ｙａｎ，ＹＵ　Ｌｉｎ，ＬＩＵ　Ｙａｈ．ｃｈｅｎｇ，ＳＵＮ　Ｆａｎ－ｆｉｎ　

（Ｃｏｌｌｅｇｅ　ｏｆ　Ｍａｒｉｎｅ　Ｅｎｇｉｎｅｅｒｉｎｇ，Ｄａｌｉａｎ　Ｍａｒｉｔｉｍｅ　Ｕｎｉｖｅｒｓｉｔｙ，Ｄａｌｉａｎ　１　１　６０２６，Ｃｎｉｎａ）　

Ａｂｓｔｒａｃｔ：Ｏｎ　ｔｈｅ　ｂａｓｅ　ｏｆ　ｔｈｅ　ａｄｖａｎｔａｇｅ　ｏｆ　ＣＡＮ　Ｂｕｓ　ａｎｄ　ＲＳ４８５　Ｂｕｓ，Ｐｒｏｔｏｃｏｌ　Ｃｏｎｖｅｒｔｅｒ　ｏｆ　ＣＡＮ　Ｂｕｓ　ａｎｄ　ＲＳ４８５　Ｂｕｓ　

Ｃａｎ　ｃｏｎｎｅｃｔ　ｔｈｅｍ　ａｎｄ　ｅｘｅｃｕｔｅ　ｄａｔａ　ｃｏｍｍｕｎｉｃａｔｉｏｎ，ｔｈｒｏｕｇｈ　ＲＳ２３２　ｃｏｎｎｅｃｔｏｒ　ｉｔ　ｃａｎ　ｃｏｎｎｅｃｔ　ｃｏｍｐｕｔｅｒ　ｔｏ　ｅｘｅｃｕｔｅ　ｔｏ　ｄｙ－　

ｎａｍｉｃａ／ｌｙ　ｃｏｎｆｉｇｕｒｅ　ｖａｌｕｅ　ｄｕｒｉｎｇ　ｄａｔａ　ｃｏｍｍｕｎｉｃａｔｉｎｇ．　

Ｋｅｙ　ｗｏｒｄｓ：ＣＡＮ　ｂｕｓ；ＲＳ４８５；ｐｒｏｔｏｃｏｌ　ｃｏｎｖｅｒｔｅｒ　

１　引言　

控制器局域网（ＣＡＮ—Ｃｏｎｔｒｏｌｌｅｒ　Ａｒｅａ　Ｎｅｔｗｏｒｋ）属于　

现场总线的范畴，是一种有效支持分布式控制或实时　

can总线和lin总线的区别与联系

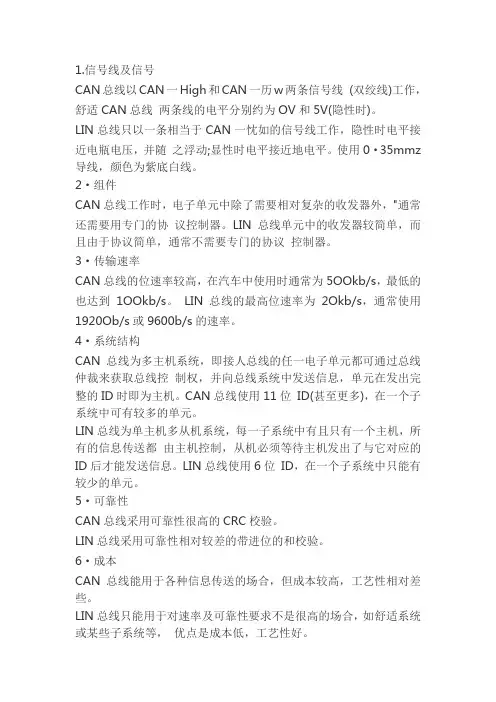

can总线和lin总线的区别与联系
