四连杆机构原理

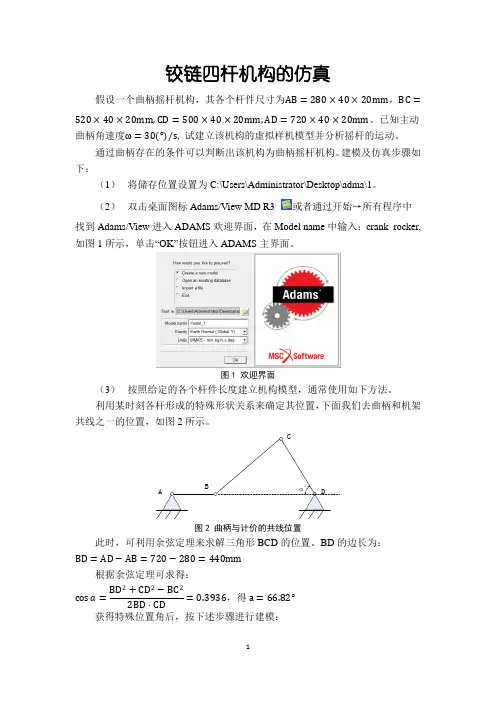

铰链四杆机构的仿真

假设一个曲柄摇杆机构，其各个杆件尺寸为AB=280×40×20mm，BC=

520×40×20mm,CD=500×40×20mm,AD=720×40×20mm。已知主动

曲柄角速度ω=30(°)/s, 试建立该机构的虚拟样机模型并分析摇杆的运动。

通过曲柄存在的条件可以判断出该机构为曲柄摇杆机构。建模及仿真步骤如

下：

（1） 将储存位置设置为C:\Users\Administrator\Desktop\adma\1。

（2） 双击桌面图标Adams/View MD R3 或者通过开始→所有程序中

找到Adams/View进入ADAMS欢迎界面，在Model name中输入：crank_rocker,

如图1所示，单击“OK”按钮进入ADAMS主界面。

图1 欢迎界面 （3） 按照给定的各个杆件长度建立机构模型，通常使用如下方法。

利用某时刻各杆形成的特殊形状关系来确定其位置，下面我们去曲柄和机架

共线之一的位置，如图2所示。

ABC

Dα

图2 曲柄与计价的共线位置 此时，可利用余弦定理来求解三角形BCD的位置。BD的边长为： BD=AD−AB=720−280=440mm

根据余弦定理可求得：

cos𝑎=BD2+CD2−BC22BD·CD=

0.3936

，得a=66.82°

获得特殊位置角后，按下述步骤进行建模：

1  单击主工具栏图标，在参数设置中输入题目给定的机架尺寸，创建机

架，如图3所示。

图3 机架建模  选中机架单击右键，按图4所示的步骤将其命名为frame。

图4 重命名机架  按照同样的方法在机架右端创建给定尺寸的摇杆，如图所示，将其命名

为rocker。右击摇杆选择Part:rocker,如图5所示。

图5 摇杆建模  将摇杆按图所求的角度旋转，选择旋转移动工具按钮，在选择旋转中心，在

祝工作区选择摇杆旋转所围绕的中心点，输入所需转动的角度66.82°

选择顺时针

四连杆机构原理

概述

四连杆机构是一种常见的机械传动机构，由四个连杆构成，通过各连杆之间的运动相互链接，实现特定的运动转换和力量传递。四连杆机构具有简单的结构、高效的转换能力以及广泛的应用领域。

基本构造

四连杆机构包括一个固定连杆（或称为地面连杆）、一个连接连杆、一个曲柄连杆和一个活塞连杆。地面连杆固定在地面上，连接连杆通过轴承与地面连杆相连接，曲柄连杆通过曲柄与连接连杆相连，活塞连杆通过活塞与曲柄连杆相连。四个连杆组成了一个封闭的链条系统，形成一个四边形的平行四边形结构。

工作原理

四连杆机构的工作原理主要涉及到各连杆的运动规律和运动轨迹。曲柄连杆通过旋转的轴承使连接连杆做直线往复运动，活塞连杆则通过连接连杆的直线运动来带动其做圆周运动。整个机构的运动是通过输入转动的曲柄连杆来实现的。

运动分析

连杆运动规律

四连杆机构中，各连杆的运动规律可以通过连杆长度、角度以及输入曲柄的运动状态来确定。使用运动学分析的方法，可以得到各连杆的角度、速度和加速度等运动参数。

运动轨迹

四连杆机构的运动轨迹可以通过连杆的几何关系来确定。根据连杆之间的约束条件和几何关系，可以得到活塞连杆的运动轨迹和连接连杆的偏角规律。 功能特点

四连杆机构具有以下功能特点： 1. 运动传递：通过四连杆的连动，实现运动能量的传递和转换。 2. 运动转换：通过输入的旋转运动，实现直线运动和圆周运动之间的转换。 3. 运动控制：通过控制曲柄连杆的转动，可以实现输出连杆的特定运动方式和轨迹。

应用领域

四连杆机构广泛应用于各个领域，包括但不限于以下几个方面： 1. 发动机：作为内燃机中的活塞连杆机构，将曲轴的旋转运动转换为活塞的直线往复运动，从而实现气缸内燃气体的压缩、燃烧和排放过程。 2. 机械制造：用于传输和转换旋转运动和直线运动，实现各种机械装置的工作，例如机床、风力发电机组等。 3. 运动机构：用于各类运动机构、运动模型的仿真和实现，例如模型车辆的行驶系统、机器人的运动系统等。

四连杆机构原理 受力

四连杆机构是一种常用的机械传动装置，由四个连杆组成，可以实现复杂的运动轨迹。在四连杆机构中，各个连杆之间的受力关系是非常重要的，它直接影响到机构的运动特性和稳定性。

我们来看一下四连杆机构中各个连杆的受力情况。四连杆机构由一个固定连杆、两个活动连杆和一个驱动连杆组成。固定连杆连接固定点和驱动点，活动连杆连接驱动点和工作点，驱动连杆连接工作点和固定点。在四连杆机构中，驱动连杆是通过驱动点的力来产生运动的，而活动连杆则转化这个运动，并将其传递给工作点。

在四连杆机构中，各个连杆之间的受力关系是相互影响的。首先，固定连杆在连接点处受到驱动点的力，这个力可以分解为水平方向和垂直方向的分力。水平方向的分力使固定连杆产生水平方向的拉力，垂直方向的分力使固定连杆产生垂直向上的压力。这些受力使得固定连杆保持稳定，并且不会发生位移。

接下来，活动连杆在连接点处同样受到驱动点的力。这个力可以分解为水平方向和垂直方向的分力。水平方向的分力使活动连杆产生水平方向的拉力，垂直方向的分力使活动连杆产生垂直向上的压力。这些受力使得活动连杆具有一定的刚度，并且可以传递驱动点的力给工作点。

驱动连杆在连接点处同样受到驱动点的力。这个力可以分解为水平方向和垂直方向的分力。水平方向的分力使驱动连杆产生水平方向的拉力，垂直方向的分力使驱动连杆产生垂直向上的压力。这些受力使得驱动连杆能够将驱动点的力传递给工作点，并且实现机构的运动。

四连杆机构中各个连杆之间的受力关系是非常重要的。固定连杆、活动连杆和驱动连杆都承受着来自驱动点的力，这些力使得连杆产生拉力和压力，并且保持机构的稳定性和运动特性。在实际应用中，我们需要根据具体情况来选择合适的连杆长度和连接方式，以确保机构的可靠性和性能。

四连杆机构中各个连杆之间的受力关系是非常重要的。了解这些受力关系可以帮助我们更好地设计和应用四连杆机构，实现所需的运动轨迹和功能。同时，我们还需要注意机构的稳定性和可靠性，确保机构在工作过程中不会出现失效和故障。通过合理设计和应用四连杆机构，我们可以实现各种复杂的运动任务，并提高工作效率和精度。

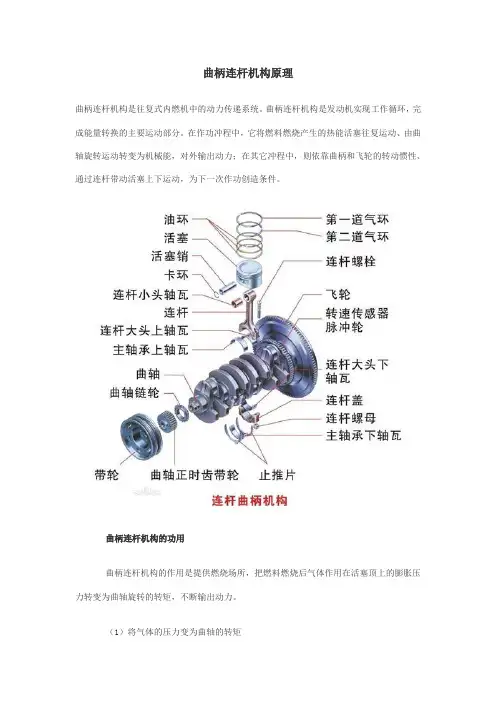

曲柄连杆机构原理

曲柄连杆机构是往复式内燃机中的动力传递系统。曲柄连杆机构是发动机实现工作循环，完成能量转换的主要运动部分。在作功冲程中，它将燃料燃烧产生的热能活塞往复运动、由曲轴旋转运动转变为机械能，对外输出动力；在其它冲程中，则依靠曲柄和飞轮的转动惯性、通过连杆带动活塞上下运动，为下一次作功创造条件。

曲柄连杆机构的功用

曲柄连杆机构的作用是提供燃烧场所，把燃料燃烧后气体作用在活塞顶上的膨胀压力转变为曲轴旋转的转矩，不断输出动力。

（1）将气体的压力变为曲轴的转矩 （2）将活塞的往复运动变为曲轴的旋转运动

（3） 把燃烧作用在活塞顶上的力转变为曲轴的转矩，以向工作机械输出机械能.

曲柄连杆机构的组成

曲柄连杆机构由机体组、活塞连杆组、曲轴飞轮组三部分组成。

（1）机体组：气缸体、气缸垫、气缸盖、曲轴箱、汽缸套及油底壳

（2）活塞连杆组：活塞、活塞环、活塞销、连杆

（3）曲轴飞轮组：曲轴、飞轮、扭转减振器、平衡轴
