电压电流功率的关系

  • 格式：docx
  • 大小：13.26 KB
  • 文档页数：4

未知驱动探索，专注成就专业

1

电压电流功率的关系

1. 引言

在电力学中，电压、电流和功率是非常重要的概念。它们之间存在着一定的关系，理解这种关系有助于我们更好地理解电路和电器的工作原理。本文将介绍电压、电流和功率之间的关系，并探讨它们之间的数学表达式。

2. 电压（Voltage）

电压是指电路中的电势差，是电流产生的原因。它由电源提供，单位为伏特（V）。电压决定了电荷在电路中移动的能力。如果将电路比作水管系统，那么电压可以类比为水压。水压越高，水流速度也越快。

3. 电流（Current）

电流是指单位时间内流过导体截面的电荷量，单位为安培（A）。电流是电荷在电路中流动的方式。电流的存在使得电荷能够在电路中传输能量和信息。在水管系统中，电流可以类比为水流的流速。 未知驱动探索，专注成就专业

2

4. 功率（Power）

功率是指单位时间内消耗或产生的能量，单位为瓦特（W）。在电路中，功率是电压和电流的乘积，用来表示电路中的能量转换速率。功率可以理解为电路中的工作量。在水管系统中，功率可以类比为水流的流量。

5. 电压、电流和功率的关系

根据基本电路理论，电压、电流和功率之间存在以下关系：

5.1 电压和电流的关系

根据欧姆定律，电压和电流之间的关系可以通过以下公式表示：

电压（V）= 电流（I） × 电阻（R）

式中的电阻（R）是电路中阻碍电流流动的因素，单位为欧姆（Ω）。这个公式说明了在给定电阻下，电压和电流之间存在着线性关系。 未知驱动探索，专注成就专业

3

5.2 电压和功率的关系

根据功率定义，功率可以用来表示电流在电路中的能量转换速率。功率和电压之间的关系可以通过以下公式表示：

功率（P）= 电压（V） × 电流（I）

根据这个公式可以看出，功率与电压和电流之间存在着乘积关系。这意味着增加电压或电流将会导致功率的增加。

5.3 电流和功率的关系

根据功率定义，功率可以用来表示电流在电路中的能量转换速率。功率和电流之间的关系可以通过以下公式表示：

功率（P）= 电流（I）² × 电阻（R）

这个公式显示了电流和功率之间存在着平方关系。当电流增加时，功率将以平方的方式增加。

6. 结论

通过本文的介绍，我们了解到电压、电流和功率之间的关系是相互依存的。电压和电流之间存在着线性关系，而电压和未知驱动探索，专注成就专业

4

功率、电流和功率之间存在着乘积关系。了解这种关系对于理解电路和电器的工作原理非常重要。

7. 参考文献

• 张强. 电路基础[M]. 清华大学出版社, 2010.

• 孙世友. 电力系统分析[M]. 中国电力出版社, 2012.

• 王建华. 电工技术基础[M]. 机械工业出版社, 2015.

合集下载

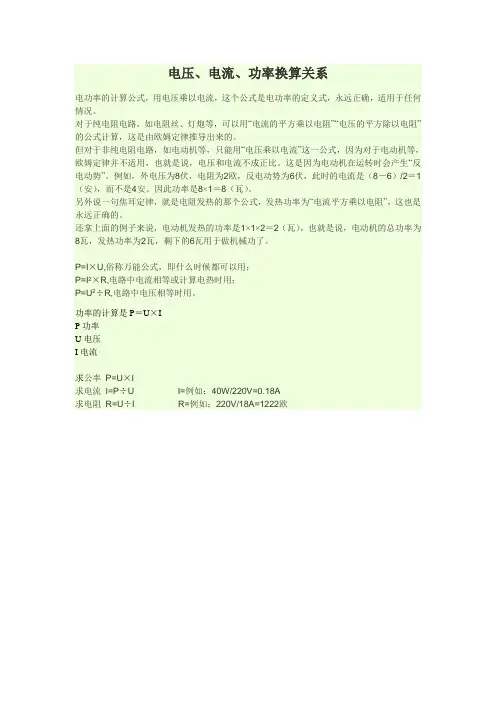

电压、电流、功率换算关系

电压、电流、功率换算关系

电压、电流、功率换算关系

电功率的计算公式，用电压乘以电流，这个公式是电功率的定义式，永远正确，适用于任何情况。

对于纯电阻电路，如电阻丝、灯炮等，可以用“电流的平方乘以电阻”“电压的平方除以电阻”的公式计算，这是由欧姆定律推导出来的。

但对于非纯电阻电路，如电动机等，只能用“电压乘以电流”这一公式，因为对于电动机等，欧姆定律并不适用，也就是说，电压和电流不成正比。这是因为电动机在运转时会产生“反电动势”。例如，外电压为8伏，电阻为2欧，反电动势为6伏，此时的电流是（8－6）/2＝1（安），而不是4安。因此功率是8×1＝8（瓦）。

另外说一句焦耳定律，就是电阻发热的那个公式，发热功率为“电流平方乘以电阻”，这也是永远正确的。

还拿上面的例子来说，电动机发热的功率是1×1×2＝2（瓦），也就是说，电动机的总功率为8瓦，发热功率为2瓦，剩下的6瓦用于做机械功了。

P=I×U,俗称万能公式，即什么时候都可以用；

P=I2×R,电路中电流相等或计算电热时用；

P=U2÷R,电路中电压相等时用。

功率的计算是P＝U×I

P功率

U电压

I电流

求公率 P=U×I

求电流 I=P÷U I=例如：40W/220V=0.18A

求电阻 R=U÷I R=例如：220V/18A=1222欧

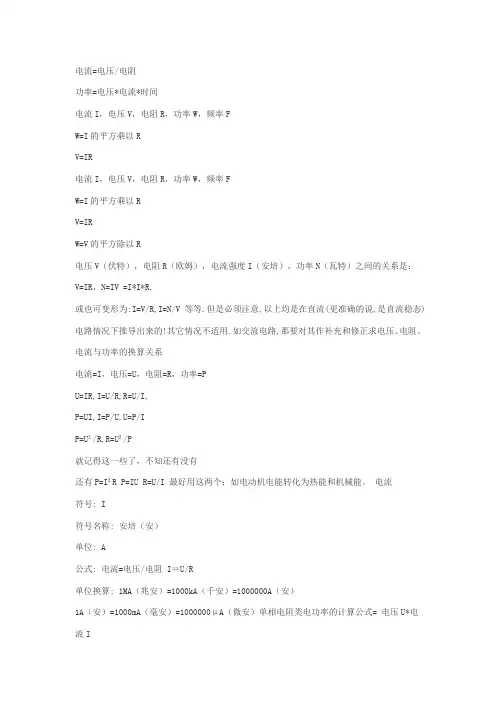

电流、电压、功率的关系及公式
