双绞线的应用与制作

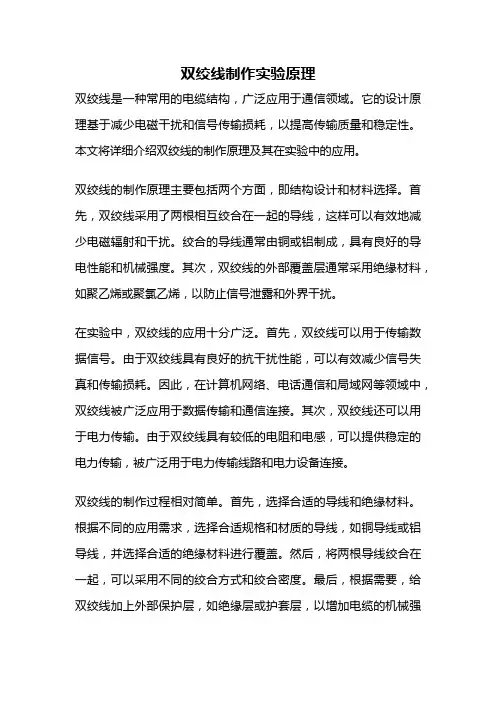

双绞线制作实验原理双绞线是一种常用的电缆结构，广泛应用于通信领域。

它的设计原理基于减少电磁干扰和信号传输损耗，以提高传输质量和稳定性。

本文将详细介绍双绞线的制作原理及其在实验中的应用。

双绞线的制作原理主要包括两个方面，即结构设计和材料选择。

首先，双绞线采用了两根相互绞合在一起的导线，这样可以有效地减少电磁辐射和干扰。

绞合的导线通常由铜或铝制成，具有良好的导电性能和机械强度。

其次，双绞线的外部覆盖层通常采用绝缘材料，如聚乙烯或聚氯乙烯，以防止信号泄露和外界干扰。

在实验中，双绞线的应用十分广泛。

首先，双绞线可以用于传输数据信号。

由于双绞线具有良好的抗干扰性能，可以有效减少信号失真和传输损耗。

因此，在计算机网络、电话通信和局域网等领域中，双绞线被广泛应用于数据传输和通信连接。

其次，双绞线还可以用于电力传输。

由于双绞线具有较低的电阻和电感，可以提供稳定的电力传输，被广泛用于电力传输线路和电力设备连接。

双绞线的制作过程相对简单。

首先，选择合适的导线和绝缘材料。

根据不同的应用需求，选择合适规格和材质的导线，如铜导线或铝导线，并选择合适的绝缘材料进行覆盖。

然后，将两根导线绞合在一起，可以采用不同的绞合方式和绞合密度。

最后，根据需要，给双绞线加上外部保护层，如绝缘层或护套层，以增加电缆的机械强度和耐用性。

双绞线的制作原理和应用在实际中有着重要的意义。

首先，在数据传输领域，双绞线可以提供高质量和稳定的信号传输，确保数据的准确性和完整性。

其次，在通信领域，双绞线可以有效地减少信号干扰和泄露，提高通信质量和保密性。

此外，在电力传输领域，双绞线可以提供稳定的电力传输，减少能量损耗和电压波动。

双绞线作为一种常用的电缆结构，在实验中有着广泛的应用。

通过合理的结构设计和材料选择，双绞线可以提供稳定的信号传输和电力传输，保证数据的准确性和完整性。

双绞线的制作原理及其在实验中的应用，为通信和电力传输领域的发展做出了重要贡献。

未来，随着科技的不断进步和需求的不断增加，双绞线的应用将会得到进一步的拓展和发展。

《双绞线的制作》优质课比赛教案第一章：课程导入1.1 教学目标了解双绞线的概念和作用激发学生对双绞线制作的兴趣1.2 教学内容介绍双绞线的定义和特点讲解双绞线在网络通信中的应用展示双绞线的实物图例1.3 教学方法采用问题引导法，引发学生思考使用多媒体展示，增强直观感受1.4 教学活动教师提问：什么是双绞线？它在哪些场景中应用？学生回答：双绞线的定义和应用场景教师展示双绞线实物图例，引导学生观察其特点第二章：理论知识讲解2.1 教学目标掌握双绞线的制作原理和步骤2.2 教学内容讲解双绞线制作的准备工作介绍双绞线制作的基本步骤讲解双绞线制作的注意事项2.3 教学方法采用讲解法，清晰传达制作原理和步骤使用图示和实物辅助讲解，提高学生理解能力2.4 教学活动教师讲解双绞线制作前的准备工作，如准备工具和材料教师详细讲解双绞线制作的基本步骤，如剥线、对线、打结等教师强调双绞线制作过程中的注意事项，如避免线缆损伤、确保接头牢固等第三章：实践操作演示3.1 教学目标学会使用工具和材料制作双绞线3.2 教学内容演示双绞线的制作过程引导学生动手操作，实践制作双绞线3.3 教学方法采用演示法，直观展示制作过程引导学生动手操作，培养实践能力3.4 教学活动教师进行双绞线制作的演示，讲解每个步骤的操作要领学生分组进行实践操作，制作双绞线教师巡回指导，解答学生在操作过程中遇到的问题第四章：作品展示与评价4.1 教学目标培养学生的团队协作能力和表达能力提高学生对双绞线制作成果的欣赏能力4.2 教学内容学生展示制作的双绞线作品互评、自评和教师评价作品4.3 教学方法采用展示法和评价法，提升学生的表达和鉴赏能力4.4 教学活动学生分组展示制作的双绞线作品，介绍制作过程和心得学生间进行互评、自评，教师综合评价作品质量和创意5.1 教学目标巩固所学知识，提高学生的综合运用能力激发学生对网络通信技术的兴趣5.2 教学内容拓展双绞线在网络通信中的应用知识5.3 教学方法5.4 教学活动教师提出与网络通信技术相关的拓展问题，激发学生的学习兴趣第六章：练习与提高6.1 教学目标加强学生对双绞线制作技术的掌握提高学生的动手能力和问题解决能力6.2 教学内容设计练习题目，巩固制作技巧分析练习中的问题，提供解决方案6.3 教学方法采用练习法，加强学生的实践操作采用问题解决法，培养学生的思维能力6.4 教学活动教师提供一系列练习题目，让学生独立完成学生练习过程中，教师巡回指导，解答疑难问题学生间互相交流练习心得，分享解决问题的经验第七章：故障排查与维护7.1 教学目标培养学生对双绞线故障的识别和排查能力了解双绞线在日常使用中的维护方法7.2 教学内容识别双绞线常见故障现象学习双绞线故障的排查方法掌握双绞线的日常维护技巧7.3 教学方法采用案例分析法，让学生了解实际故障现象采用操作演示法，展示故障排查和维护过程教师展示双绞线故障案例，引导学生识别故障现象教师演示故障排查和维护过程，学生跟随操作学生分组进行实践操作，模拟排查和维护双绞线故障第八章：技术创新与未来发展8.1 教学目标培养学生对双绞线技术创新的兴趣了解双绞线在未来网络通信中的发展趋势8.2 教学内容探讨双绞线技术的创新点分析双绞线在未来的应用趋势8.3 教学方法采用讨论法，激发学生的创新思维采用案例分析法，让学生了解行业动态8.4 教学活动教师提出双绞线技术创新的话题，引导学生展开讨论学生分享个人对双绞线技术创新的想法和观点教师展示双绞线行业的发展案例，分析未来应用趋势第九章：综合测试与评价9.1 教学目标检验学生对双绞线制作知识的掌握程度提高学生的综合运用能力和应变能力设计综合测试题目，涵盖理论知识和实践操作评价学生的综合运用能力和解决问题能力9.3 教学方法采用测试法，检验学生的知识掌握程度采用评价法，提高学生的自我认知和应变能力9.4 教学活动教师提供综合测试题目，学生独立完成教师评价学生的测试结果，提供反馈意见学生根据反馈意见，进行自我调整和提高10.1 教学目标巩固所学知识，提高学生的综合运用能力激发学生对网络通信技术的持续学习兴趣10.2 教学内容展望网络通信技术的发展前景10.3 教学方法采用展望法，激发学生的学习兴趣和未来职业规划10.4 教学活动教师提出与网络通信技术相关的拓展问题，激发学生的学习兴趣学生展望个人在未来网络通信领域的职业发展，制定学习计划重点和难点解析一、课程导入：在这个环节中，引发学生对双绞线制作的兴趣至关重要，需要重点关注如何有效地激发学生的学习兴趣。

实验一双绞线制作实验报告实验目的：了解双绞线的制作方法以及对于网络传输的影响。

实验材料：扁平线、尼龙线、绞线工具、量子线、网线插头。

实验过程：将扁平线和尼龙线两根，绞制成一双绞线。

具体步骤如下：1. 将扁平线和尼龙线分别剥皮，露出里面的电芯。

2. 将两根电芯并在一起，然后将它们缠绕在一起，缠绕的时候要先从中间开始，然后缠到两头，这样才能保证电芯并排排列。

同时要注意两线不能发生交错。

3. 缠绕完成后，用手轻轻推成一根。

4. 使用量子线，对为绞线的每对电芯分别涂上一层保护剂，这样可以防止电芯之间的干扰，提高电线的传输效率。

5. 使用绞线工具将绞好的线头用半开放式的绞线钳夹住，然后顺时针旋转2-3圈，拧紧固定电芯。

6. 最后，在绞好的线头两端各接一个网线插头，完成制作。

实验结果：在测试过程中，发现制作成的双绞线传输效率明显提高，传输速度更加稳定。

双绞线的制作方法，从根本上减少了干扰的影响。

此外，绞线还可以提高电线的强度和耐用性，延长电线的使用寿命。

双绞线制作方法简单，只需要将两根线并排缠绕即可。

通过绞线，可以减少干扰、提高传输效率，同时还可以增加电线的强度和耐用性。

我们利用网线插头，将绞好的线头接好，可以用于网络传输和通讯等方面。

注意事项：1. 在制作过程中，要保持电芯的整齐，不能交错或打结。

2. 在涂保护剂的时候，要均匀涂抹，不能太厚或太薄，以保证电芯之间能够充分绝缘。

3. 用绞线工具夹住线头时，不能夹的太紧，以免损坏电芯。

4. 确保网线插头的焊接质量，以免引起电线的短路或断路现象。

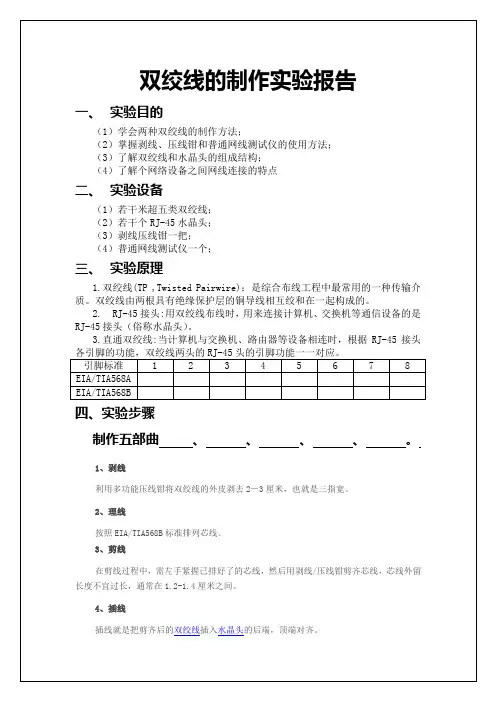

双绞线的制作实验报告一、实验目的（1）学会两种双绞线的制作方法；（2）掌握剥线、压线钳和普通网线测试仪的使用方法；（3）了解双绞线和水晶头的组成结构；（4）了解个网络设备之间网线连接的特点二、实验设备（1）若干米超五类双绞线；（2）若干个RJ-45水晶头；（3）剥线压线钳一把；（4）普通网线测试仪一个；三、实验原理1.双绞线(TP ,Twisted Pairwire)：是综合布线工程中最常用的一种传输介质。

双绞线由两根具有绝缘保护层的铜导线相互绞和在一起构成的。

2. RJ-45接头:用双绞线布线时，用来连接计算机、交换机等通信设备的是RJ-45接头（俗称水晶头）。

3.直通双绞线:当计算机与交换机、路由器等设备相连时，根据RJ-45接头各引脚的功能，双绞线两头的RJ-45头的引脚功能一一对应。

引脚标准 1 2 3 4 5 6 7 8 EIA/TIA568AEIA/TIA568B四、实验步骤制作五部曲、、、、。

1、剥线利用多功能压线钳将双绞线的外皮剥去2－3厘米，也就是三指宽。

2、理线按照EIA/TIA568B标准排列芯线。

3、剪线在剪线过程中，需左手紧握已排好了的芯线，然后用剥线/压线钳剪齐芯线，芯线外留长度不宜过长，通常在1.2-1.4厘米之间。

4、插线插线就是把剪齐后的双绞线插入水晶头的后端，顶端对齐。

5、压线压线也就是利用剥线/压线钳挤压水晶头。

五、测线如果测试仪上8个指示灯都依次为绿色闪过，证明网线制作成功。

还要注意测试仪两端指示灯亮的顺序是否与接线标准对应。

六、实验中遇到的问题及心得⑴剥线时千万不能把芯线剪破或剪断，否则会造成芯线之间短路或不通，或者会造成相互干扰，通信质量下降；⑵双绞线颜色与RJ-45水晶头接线标准是否相符，应仔细检查，以免出错；⑶插线一定要插到底，否则芯线与探针接触会较差或不能接触；⑷在排线过程中，左手一定要紧握已排好的芯线，否则芯线会移位，造成白线之间不能分辩，出现芯线错位现象；⑸双绞线外皮是否已插入水晶头后端，并被水晶头后端夹住，这直接关系到所做线头的质量，否则在使用过程中会造成芯线松动；⑹压线时一定要均匀缓慢用力，并且要用力压到底，使探针完全刺破双绞线芯线，否则会造成探针与芯线接触不良；⑺测试时要仔细观察测试仪两端指示灯的对应是否正确，否则表明双绞线两端排列顺序有错，不能以为灯能亮就可以。

双绞线的制作(公开课教案)第一章：双绞线简介1.1 双绞线的定义：双绞线是一种常用于网络连接的传输介质，由两根绝缘线按照一定规格互相缠绕在一起而成。

1.2 双绞线的作用：双绞线的主要作用是减少电磁干扰，提高信号传输的稳定性。

1.3 双绞线的分类：根据传输频率和线径的不同，双绞线可分为CAT5、CAT6、CAT7等不同类别。

第二章：制作双绞线所需的工具2.1 工具清单：网线剪、剥线刀、网线钳、测线仪等。

2.2 工具使用方法：(1) 网线剪：用于剪切双绞线的外护套。

(2) 剥线刀：用于剥掉双绞线外护套和绝缘层。

(3) 网线钳：用于压制双绞线的接头。

(4) 测线仪：用于测试双绞线的通断和速度。

第三章：双绞线的制作步骤3.1 剪线：用网线剪剪取所需长度的双绞线。

3.2 剥线：用剥线刀剥掉双绞线的外护套和绝缘层。

3.3 排线：将双绞线的芯线按照颜色顺序排列整齐。

3.4 打线：用网线钳将芯线压制到接头模块上。

3.5 测试：用测线仪测试双绞线的通断和速度。

第四章：双绞线接头的类型及制作方法4.1 RJ45接头：最常用的一种接头，用于连接网络设备。

4.2 制作RJ45接头的方法：(1) 准备RJ45接头和双绞线。

(2) 剥掉双绞线的外护套和绝缘层。

(3) 将芯线按照颜色顺序排列整齐。

(4) 将芯线插入RJ45接头的对应的槽内。

(5) 用网线钳压紧RJ45接头。

第五章：双绞线的应用场景5.1 局域网：双绞线广泛应用于办公室、学校、工厂等局域网的搭建。

5.2 家庭网络：双绞线也可用于家庭网络的搭建，实现电视、电脑、手机等设备的互联。

5.3 数据中心：双绞线在数据中心中也扮演着重要的角色，为服务器、存储设备等提供稳定的网络连接。

第六章：双绞线制作注意事项6.1 芯线损伤：在制作过程中，要注意避免芯线损伤，否则会影响信号传输效果。

6.2 接头压实：要确保RJ45接头压得紧固，以免接触不良导致网络连接不稳定。

6.3 线序检查：在排线时要确保线序正确，否则会导致网络连接失败。

双绞线的分类及制作方法
一、双绞线的分类
1、普通双绞线：普通双绞线，是指以聚氯乙烯(PVC)为护套材料和界定绝缘子与剥线之间的氧化铝(AA)双绞线，主要用于电线电缆、建筑装璜和家用电器的布回路。

2、双芯双绞线：双芯双绞线，也叫两芯双绞线，是一种由聚氯乙烯(PVC）护套的电线，并由两条氧化铝(AA)扭绞线包裹着双芯电线，主要用于供电电缆、工业、家庭电器、家庭自动化等领域。

3、芳烃双绞线：芳烃双绞线，也叫芳香族双绞线，是一种环氧树脂(epoxy resin) 护套电线，由双芯电线和两条氧化铝 (AA) 双绞线装配而成，通过加氟烷 (halogen) 后氧化铝 (AA) 的护层空间进一步增加，以芳烃 (aromatic) 作为阻燃性介质，以提高电线的阻燃性能。

电线和线芯的导电性能非常优良，可以作为架空线电缆，用于建筑装璜、工业装璜和汽车电缆。

4、防火双绞线：防火双绞线是一种特殊的双绞线，电缆护套材料的阻燃性能可以抵抗火焰灼烧，具有很高的阻燃性能。

一般由氧化铝(AA)扭绞线与双芯电线，而且采用了火焰抑制添加剂，在抗火表面浇注了金属颗粒或热塑性阻燃模塑粒子，使电缆的阻燃性能得到最大程度的提高。

双绞线的制作实验报告引言双绞线是一种用于传输数据和信号的通信线缆，在现代网络通信中起着关键作用。

本实验旨在了解双绞线的制造原理并通过实践掌握其制作技巧。

通过本次实验，我们将深入了解双绞线的结构、性能和制备过程。

一、双绞线的结构与原理双绞线是由两根绝缘导线组成的，通过将两根导线成对扭绞形成一条线缆。

扭绞的目的是为了减少干扰和电磁波的干扰，提高传输质量和速率。

在制作双绞线时，我们需要掌握两种扭绞方式，即正向扭绞和逆向扭绞。

正向扭绞的含义是将两根导线以同一个方向进行扭绞，而逆向扭绞则是将两根导线分别以相反的方向进行扭绞。

这些细微的扭绞差异将在后续实验中得到验证。

二、双绞线的材料与工具要求在制作双绞线时，我们需要准备以下材料和工具：1. 铜线：铜线是理想的导体材料，我们选择直径为0.5毫米的铜丝。

2. 绝缘材料：一种良好的绝缘材料可以保护铜线时将电信号传输。

我们选择PVC（聚氯乙烯）作为绝缘材料。

3. 剥线工具：剥线工具用于剥去铜线上的绝缘层，将其暴露出来以便后续的接线操作。

4. 扭绞工具：扭绞工具是用于将两根铜线进行扭绞，制作成双绞线。

5. 魔术胶带：魔术胶带可用于固定线缆的连接，保持线缆整洁，防止扭绞的线材松弛。

三、双绞线的制作步骤1. 剥去绝缘层：使用剥线工具，小心地将绝缘层从铜线上剥离，同时留出一小段裸露的铜线。

2. 进行扭绞：将两根铜线用扭绞工具进行扭绞，这里我们可以尝试正向扭绞和逆向扭绞两种方式，并记录两种方式下的扭绞效果和差异。

3. 固定线缆：使用魔术胶带将扭绞后的线缆固定在一起，确保连接牢固并保持线缆整洁。

4. 测试性能：将制作完成的双绞线连接到测试仪器上，进行性能测试。

通过测试仪器，我们可以分析双绞线的传输速率、信号干扰情况以及连接质量。

四、实验结果与讨论根据我们的实验结果，我们可以得出以下结论：1. 扭绞方式的影响：我们发现，正向扭绞方式能够减少电磁波的干扰，提高双绞线的传输质量和速率。

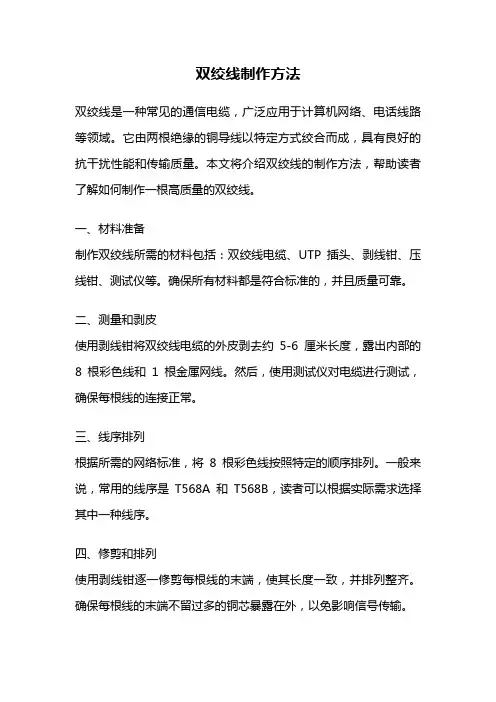

双绞线制作方法双绞线是一种常见的通信电缆，广泛应用于计算机网络、电话线路等领域。

它由两根绝缘的铜导线以特定方式绞合而成，具有良好的抗干扰性能和传输质量。

本文将介绍双绞线的制作方法，帮助读者了解如何制作一根高质量的双绞线。

一、材料准备制作双绞线所需的材料包括：双绞线电缆、UTP插头、剥线钳、压线钳、测试仪等。

确保所有材料都是符合标准的，并且质量可靠。

二、测量和剥皮使用剥线钳将双绞线电缆的外皮剥去约5-6厘米长度，露出内部的8根彩色线和1根金属网线。

然后，使用测试仪对电缆进行测试，确保每根线的连接正常。

三、线序排列根据所需的网络标准，将8根彩色线按照特定的顺序排列。

一般来说，常用的线序是T568A和T568B，读者可以根据实际需求选择其中一种线序。

四、修剪和排列使用剥线钳逐一修剪每根线的末端，使其长度一致，并排列整齐。

确保每根线的末端不留过多的铜芯暴露在外，以免影响信号传输。

五、插头安装将UTP插头插入压线钳的插槽中，并将排列整齐的线缆插入插头中。

确保每根线都插入到插头的相应插孔中，并且插头的金属接触部分完全包裹住线缆的铜芯。

六、压线用适量的力量将压线钳的手柄紧握，使其压紧插头和线缆之间的连接部分。

确保压线钳的压力均匀，并且插头与线缆之间的连接牢固可靠。

压线完成后，用测试仪对线缆进行测试，确保连接正常。

七、绝缘套管安装在插头和线缆的连接处，安装绝缘套管，以增强连接的稳定性和耐用性。

将绝缘套管套在插头和线缆连接部分，然后用热风枪或火机加热，使其缩紧并与插头和线缆紧密结合。

八、测试和标记使用测试仪对制作好的双绞线进行测试，确保其传输质量符合要求。

测试完成后，使用标签或标记笔在线缆两端进行标记，以便识别和管理。

总结：通过以上步骤，我们可以制作出一根高质量的双绞线。

制作双绞线的关键在于正确的线序排列、牢固的插头安装和稳定的连接。

在制作过程中，需要注意使用合适的工具和材料，并严格按照操作步骤进行。

制作完成后，及时进行测试和标记，以确保线缆的质量和可靠性。

双绞线的制作实验结果及总结的双绞线是一种常用的网络线缆，在网络通信中起到了重要的作用。

制作双绞线需要经过一系列的实验和步骤。

本文将介绍关于双绞线制作实验的结果，并进行总结与讨论。

1. 实验方法与步骤在双绞线制作实验中，我们需要准备以下材料和工具：- UTP（Unshielded Twisted Pair）电缆；- 网线工具包，包括剥线钳、针状插座等；- RJ45连接器。

制作双绞线的步骤如下：1. 使用剥线钳剥掉 UTP 电缆的外皮，暴露出线芯；2. 将线芯按照规定的顺序插入 RJ45 连接器中，注意要保持线芯的顺序一致；3. 使用针状插座将线芯固定在 RJ45 连接器中；4. 对制作好的双绞线进行测试，确保连接稳定可靠。

2. 实验结果在进行实验过程中，我们制作了多组双绞线，并进行测试。

经过测试，所有制作的双绞线均能够正常连接，并且网络通信稳定。

我们还对双绞线进行了信号传输速率的测试，结果显示双绞线能够支持高速网络通信，满足我们的需求。

3. 总结与讨论双绞线作为一种常见的网络线缆，其制作相对简单，成本也较低。

通过实验我们验证了双绞线的可靠性和稳定性。

在制作双绞线的过程中，正确插入线芯顺序和使用合适的工具非常重要，这将直接影响到连接质量和网络通信速率。

在制作双绞线时要格外注意这些细节。

双绞线的分类也是值得关注的一个方面。

根据传输速率的不同，双绞线可分为Cat5、Cat5e、Cat6等。

在实际应用中，我们需要根据具体需求选择不同种类的双绞线，以满足网络通信的要求。

双绞线作为网络通信中常用的线缆，制作过程相对简单，并且具有良好的可靠性和稳定性。

在实际应用中，正确选择和制作双绞线对于网络通信质量至关重要，并且要根据具体需求选择合适的双绞线分类。

通过对实验结果的总结与讨论，我们对双绞线的制作和应用有了更全面、深入的理解。

（观点和理解）从以上的实验结果和讨论中可以得出，双绞线作为一种常见的网络线缆，在网络通信中的作用不可小觑。

实验一、双绞线的制作（物理层实验）一、实验原理1.1 双绞线概述双绞线由两根具有绝缘保护层的铜导线组成。

两根线安按照一定的密度相互绞在一起，就可以改变导线的电气特性，从而降低信号的干扰程度。

双绞线电缆比较柔软，便于在墙角等不规则地方施工，但信号的衰减比较大。

在大多数应用下，双绞线的最大布线长度为100米。

双绞线分为两种类型：非屏蔽双绞线和屏蔽双绞线。

1.2 双绞线连接双绞线采用的是RJ-45 连接器，俗称水晶头。

RJ45 水晶头由金属片和塑料构成,特别需要注意的是引脚序号,当金属片面对我们的时候从左至右引脚序号是1-8, 这序号做网络联线时非常重要,不能搞错。

按照双绞线两端线序的不同，我们一般划分两类双绞线：一类两端线序排列一致，称为直连线；另一类是改变线的排列顺序，称为交叉线。

线序如下：直连线：（用于主机与集线器或交换机连）1 2 3 4 5 6 7 8A 端：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕；（T568B线序标准）B 端：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕。

交叉线：（用于主机与主机连）1 2 3 4 5 6 7 8A 端：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕；B 端：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕。

（T568A线序标准）在进行设备连接时，我们需要正确的选择线缆。

当同种类型的接口通过双绞线互连时，使用交叉线；当不同类型的接口通过双绞线互连时使用直连线。

二.实验内容：制作直连和交叉双绞线三.实验目的：理解直连线和交叉线的应用范围，掌握直连线和交叉线的制作方法。

四.实验环境：RJ45卡线钳一把、水晶头、双绞线、测试仪五.实验步骤：(1)剪下一段长度的双绞线电缆(2)用压线钳在电缆的一端剥去约2cm护套。

(3)分离4对电缆，按照所做双绞线的线序标准（T568A或T568B）排列整齐，并将线弄平直。

(4)维持电缆的线序和平整性，用压线钳上的剪刀将线头剪齐，保证不绞合电缆的长度最大为1.2cm。

第1章网线的制作和应用实验1 直连双绞线的制作和应用双绞线一般分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）两类。

如果没有特殊要求，在计算机网络中一般使用非屏蔽双绞线，所以本节主要以非屏蔽双绞线为例进行介绍。

1.1.1 实验概述双绞线一般用于星型网络的布线，每条双绞线通过两端安装的RJ-45连接器（俗称水晶头）将各种网络设备连接起来。

双绞线有其标准的连接方法，目的是保证线缆接头布局的对称性，这样就可以使接头内导线之间的干扰相互抵消，增强双绞线的抗干扰能力。

1．实验目的通过本实验，在学习直连双绞线的工作原理的基础上，掌握直连双绞线的制作方法和在计算机网络中的应用。

2．实验原理双绞线的连接，如图1-1所示、图1-2所示和图1-3所示。

图1-1 直连双绞线在网络中的应用图1-2 通过直连双绞线连接设备计算机网络实验教程图1-3 用直连双绞线连接两台交换机不同生产商的产品的标志可能不同，但一般都包括以下一些信息：·双绞线类型· NEC/UL防火测试和级别· CSA防火测试·长度标志·双绞线的生产商和产品号码以下是一根双绞线上的记号，我们以此为例说明不同记号标志的含义：A V AYA-C SYSTEIMAX 1061C+ 4/24AWG CM VERIFIED UL CAT 5E 31086FEET -09745.0 METERS，这些记号提供了这条双绞线的以下信息：· A V AYA-C SYSTEMIMAX：指的是该双绞线的生产商。

· 1061C+：指的是该双绞线的产品号· 4/24 AWG：说明这条双绞线是由4对24 AWG导线的线对所构成。

铜电缆的直径通常用AWG(American Wire Gauge)单位来衡量。

通常AWG数值越小，电线直径越大。

我们通常使用的双绞线都是24AWG。

· CM：是指通信通用电缆，CM是NEC（美国国家电气规程）中防火耐烟等级中的一种。

实验1 双绞线制作【实验目的】1.熟悉双绞线连接器RJ-45制作过程和网线连接的原则；2.做出合格的直通或交叉五类双绞线。

【实验原理】1.1双绞线双绞线由两根具有绝缘保护层的铜导线组成，按照一定的密度相互绞在一起，改变导线的电气特性，从而降低信号的干扰程度。

双绞线分为屏蔽双绞线（Shielded Twisted Pair，STP）和非屏蔽双绞线（Unshielded Twisted Paired，UTP）两种类型。

STP外面由一层金属材料包裹，以减小辐射，防止信息被窃听；同时具有较高的数据传输速率，但价格较高，安装也比较复杂，一般只在某些特殊场合（如受电磁辐射严互、对传输质量要求较高等）的布线中使用；UTP无金属屏蔽材料，只有一层绝缘胶皮包裹，比较柔软，便于在墙角等不规则地方施工，但信号的衰减比较大，价格相对便宜，广泛应用于网络布线工程中。

UTP在塑料绝缘皮里包裹着8根信号线，每两根绞合在一起形成4对线。

他们颜色分别是蓝白色、蓝色、橙白色、橙色、绿白色、绿色、棕白色、棕色。

现在使用的UTP可分为三类、五类和超五类3种·其中三类UTP适用于早期的10Mbps 以太网；5类UTP成为快速以太网(100Mbps)的首选介质，超五类UTP主要适应于千兆位以太网（1000Mbps）。

1.2线序EIA/TIA布线标准中规定了568A与568B两种双绞线的线序。

568A标准：1-绿白，2-绿，3-橙白，4-蓝，6-橙，7-棕白，8-棕。

568B标准：1-橙白，2-橙，3-绿白，4-蓝，5-蓝白，6-绿，7-棕白，8-棕。

根据这个规定，由T568A标准到T568B标准的转换只需将线1和线3互换、线2和线6互换（即橙白色与绿白色互换、橙色与绿色互换）即可。

1.3 RJ-45连接器双绞线采用RJ-45连接器，俗成水晶头。

RJ-45连接器由金属片和塑料构成，特别需要注意是引脚序号，当锁位卡朝后、网线插入口向下、金属片面对我们的时候。

《计算机网络》实验报告（一）一、实验目的及要求：1、掌握直通连接网线、交叉连接网线的制作以及数据模块在综合布线中的应用。

2、掌握测线器的使用。

二、实验材料准备：每两人为一组，每组配给超五类双绞线若干米，RJ-45连接水晶头若干个，数据模块及辅材一套，双绞线压线钳1把，数据模块打线器1把，测线器1套等。

三、实验步骤：1、制作RJ-45连接头的直通网线（1）使用压线钳的剪切口剪齐一段UTP电缆的两端；（2）按剥出绞线的长度要求，使用压线钳的剥线口剥去双绞线一端的一段外皮，露出4对绞线（3）把绞线分开排列整齐，颜色和次序按照568B标准排列（4）用压线钳的剪切口把参差不齐的8根色线剪齐（5）按引脚次序，把色线插入RJ-45连接头，插到底为止。

（6）把此RJ-45连接头插入压线钳的压线口，用力紧握手柄（7）放开手柄，取出连接头，检查是否压好。

（8）制作线缆的另一端，步骤同上（9）把做好的网线两端分别插入测线器的发送端和接收端，开启测线器的电源开关，观察与8根线对应的8个指示灯的闪亮情况，测试做好的网线是否全通。

2、制作RJ-45连接头的交叉网线制作的基本方法及步骤同1，只是需注意按交叉网线的线序来排线。

3、数据模块在综合布线中的应用（1）使用压线钳的剪切口剪齐一段UTP电缆的两端；（2）按剥出绞线的长度要求，使用压线钳的剥线口剥去双绞线一端的一段外皮，露出4对绞线（3）将数据模块固定，按数据模块的线序将8根线分别放入对应的线槽（4）用数据模块专用打线器将线打紧，并使切口整齐（5）合上数据模块的盖板，将数据模块装入数据盒面板中。

（6）按以上制作方法将双绞线的另一端制作好（7）用两根测好的双绞线一端插入数据模块，另一端插入测线器的一端（8）开启测线器的电源开关，观察8个指示灯的闪亮情况，如按序闪亮，说明数据模块已制作完好。

四、实验结论及思考在老师的指导下，我们成功完成了网线的制作，在制作网线时要注意线头不能剪的太长或太短，会影响美观，双绞线的八根线的顺序不能搞混。

www�ele169�com | 63电子基础0 引言在局域网网络布线系统中，双绞线是常用的一种传输媒介。

作为最常见的网络综合布线传输介质，双绞线是由两根具有特定绝缘保护层的铜导线缠绕而成的。

实际使用中的数据传输线内部有4对8根这种铜导线，其中两两相互缠绕在一起，这不仅可以为数据传输线提供较强的抗电磁波干扰能力，也可以减弱双绞线间的传输干扰，其原理是单根导线传输数据时产生的电磁波，通过这种缠绕的方式在另一根导线中会得到有效的抑制。

常见家中使用的网线就属于双绞线，实际家用网线只使用了8根线中的4根，但实际上在一些特定的应用场合，8根双绞线均有特定的功能。

本文正是针对双绞线不同的应用场合，对不同的使用规范进行深入分析，并详细总结对应的制作方法。

1 双绞线概况从标准的双绞线来看[1]，其内部是有标准的8根铜导线，且两两相互缠绕成4对，并按照一定的顺序排列，标准双绞线有两种线序，分别为T568A 和T568B [2]，对应线序关系如表1与表2所示。

表1 T568A 双绞线线序线序12345678颜色绿白绿橙白蓝蓝白橙棕白棕表2 T568B 双绞线线序线序12345678颜色橙白橙绿白蓝蓝白绿棕白棕虽然标准双绞线内部有8根铜导线，但常用只有4根，其中1、2用于数据发送，3、6用于数据接收，另外4、5、7、8是双向传输线，在大部分双绞线中是没有使用的，不过在一些特定应用环境中也会得到使用。

其中双绞线中的每根线的作用是有严格规定的，如表3所示。

在实际制作中必须按照特定的标准和特定的线序进行连接，才能实现数据传输。

表3 双绞线8根线的作用线序12345678作用输出数据 (+)输出数据 (-)输入数据 (+)保留为电话使用保留为电话使用输入数据 (-)保留为电话使用保留为电话使用双绞线常见的分类方法有两种，一种是按照有无屏蔽层进行分类，可以分为屏蔽双绞线STP (STP: Shielded Twist-ed Pair)和非屏蔽双绞线UTP (UTP: Unshielded Twisted Pair)；另一种是按照频率和信噪比的大小进行分类，可以分为:一类线CAT1、二类线CAT2、三类线CAT3、四类线CAT4、五类线CAT5、超五类线CAT5e、六类线CAT6、超六类线CAT6A 和七类线CAT7。

引言：本实验报告旨在详细介绍和阐述双绞线的制作过程，通过实验结果和数据的分析，探讨其在通信领域中的应用。

随着科技的不断发展，双绞线作为一种常见的传输介质在数据通信领域中得到了广泛应用。

它具有高带宽、抗干扰能力强等特点，因此在实际应用中使用广泛。

本实验报告将从双绞线的原理、制作过程、质量测试等方面进行详细说明，以便读者更好地理解和应用双绞线。

正文内容：一、双绞线的原理1.1 双绞线的结构- 双绞线由两根绞合在一起的细线组成，通常有两对线组成一根双绞线。

绞合的方式可以是顺时针或逆时针。

- 绞合的目的是减少电磁辐射和互相干扰，提高信号的传输质量。

1.2 双绞线的工作原理- 双绞线利用两根线之间的磁场形成的电流互相干扰的原理来减少外部干扰的影响。

- 当信号通过双绞线传输时，两根线之间的磁场会导致电流的产生，从而减小干扰的影响。

- 双绞线能够有效地抑制电磁辐射和互相干扰，提高信号的传输质量。

二、双绞线的制作过程2.1 材料准备- 选择合适的绞线材料，一般选择铜线作为绞合的线材。

- 准备好绞合双绞线所需要的绞合工具，如绞线机、剥线钳等。

2.2 双绞线制作步骤- 第一步，剥去绞合双绞线所需长度的绝缘层。

- 第二步，将两根绞线沿着相反的方向扭绞在一起。

- 第三步，使用绞线工具将绞合的双绞线进行整齐地缠绕，确保绞合的紧密度和均匀度。

- 第四步，给绞合的双绞线套上保护套，以增加线材的结构强度和使用寿命。

- 第五步，对制作好的双绞线进行外观检查，确保线材的外观完好无损。

三、双绞线的质量测试3.1 电气测试- 使用万用表分别测量双绞线的电阻、电容和电感等电气参数，以评估线材的质量。

- 电阻值的大小反映了双绞线的导电性能，电容和电感的大小则反映了线材对信号的传输和抗干扰能力。

3.2 传输测试- 使用信号发生器和示波器，将信号输入到双绞线中，通过示波器观察输出的信号波形和幅度，以评估双绞线传输质量的好坏。

- 在传输测试中，要注意双绞线的传输性能、抗干扰性能和信号失真情况等指标。

双绞线的制作(公开课教案)第一章：双绞线概述1.1 教学目标让学生了解双绞线的定义和作用。

让学生了解双绞线的种类和规格。

1.2 教学内容双绞线的定义：双绞线是由两根或多根绝缘线缆按照一定规格相互缠绕在一起而成的通信线缆。

双绞线的作用：双绞线主要用于计算机网络中的数据传输，可以减少电磁干扰和信号衰减。

双绞线的种类：根据线缆的芯数和传输速率不同，双绞线可以分为不同的种类，如CAT5、CAT6等。

双绞线的规格：双绞线的规格通常用线缆的芯数和传输速率来表示，如CAT5e、CAT6a等。

1.3 教学方法采用讲解和演示相结合的方式，让学生了解双绞线的定义、作用、种类和规格。

通过实物展示和图片，帮助学生更直观地理解双绞线的外观和结构。

1.4 教学评估采用提问和小组讨论的方式，评估学生对双绞线的基本概念和种类的理解程度。

第二章：双绞线的制作工具和材料2.1 教学目标让学生了解双绞线制作所需工具和材料的作用和用法。

双绞线制作工具：主要包括剥线钳、网线剪、网线压线钳等。

双绞线制作材料：主要包括双绞线、RJ45水晶头、网线接头等。

2.3 教学方法采用讲解和演示相结合的方式，让学生了解双绞线制作工具和材料的作用和用法。

通过实物展示和操作演示，帮助学生更直观地了解双绞线制作工具和材料的外观和使用方法。

2.4 教学评估采用提问和小组讨论的方式，评估学生对双绞线制作工具和材料的理解程度。

第三章：双绞线的制作步骤3.1 教学目标让学生掌握双绞线的制作步骤。

3.2 教学内容双绞线制作步骤：主要包括剥线、打线、压线、测试等步骤。

3.3 教学方法采用讲解和演示相结合的方式，让学生了解双绞线制作步骤。

通过操作演示和小组实践，帮助学生掌握双绞线制作的具体操作方法。

3.4 教学评估采用提问和小组实践的方式，评估学生对双绞线制作步骤的理解程度和操作能力。

第四章：双绞线制作的注意事项让学生了解双绞线制作过程中的注意事项。

4.2 教学内容双绞线制作注意事项：主要包括剥线长度、打线顺序、压线力度等。
