瑞杰衡器称重软件使用手册
- 格式:docx
- 大小:52.26 KB
- 文档页数:9
2024智能体重秤用户操作手册尊敬的用户,欢迎您使用 2024 智能体重秤!为了让您能更好地使用这款产品,充分发挥其功能,我们为您准备了这份详细的操作手册。
一、产品概述2024 智能体重秤是一款融合了先进技术的高精度体重测量设备。
它不仅能够准确测量您的体重,还具备了一系列智能功能,如身体成分分析、数据记录与追踪、与移动设备的连接等,为您提供全面的健康监测和管理服务。
二、产品外观与组件1、秤面秤面采用了防滑设计,确保您在测量时的安全与稳定。
2、显示屏清晰的显示屏,能够直观地显示测量结果和相关信息。
3、传感器高精度的传感器分布在秤体底部,保证测量的准确性。
三、使用前准备1、放置位置请将体重秤放置在平稳、坚硬且水平的地面上,避免放在柔软的地毯或不平整的表面上,以免影响测量精度。
2、电池安装(如果是电池供电型)打开电池仓盖,按照正确的极性指示安装电池。
四、测量操作1、开机双脚离开秤面,体重秤会自动开机。
2、上秤测量双脚均匀站立在秤面上,保持身体平衡,稍作停留,等待测量结果稳定显示。
3、多次测量为了获得更准确的测量数据,建议您在同一时间段内进行多次测量,并取平均值。
五、智能功能使用1、身体成分分析通过特殊的测量技术,体重秤能够分析您的体脂率、肌肉量、水分含量等身体成分数据。
在测量体重后,显示屏会自动切换显示相关的身体成分信息。
2、数据记录与追踪每次测量的数据都会自动存储在体重秤的内部存储器中。
您可以通过与移动设备连接,将数据同步到相应的健康管理应用程序中,方便您长期跟踪和分析自己的健康状况。
3、与移动设备连接(1)下载并安装配套的应用程序在您的手机应用商店中搜索并下载与体重秤对应的应用程序。
(2)打开手机蓝牙功能确保您的手机蓝牙处于开启状态。
(3)在应用程序中进行配对连接按照应用程序的提示,选择您的体重秤进行配对连接。
六、数据解读1、体重数据正常的体重范围会因年龄、性别、身高和身体活动水平等因素而有所不同。
汽车衡称重管理系统多功能版使用说明2003年11月1日一、系统简介《汽车衡称重管理系统》为汽车衡称重开发的一套致力于衡器领域各类计算机称重管理系统软件。
适用于煤矿、造纸、钢铁、粮油、仓储等各类企业。
软件适用于一机一衡、多机多衡等模式。
软件使用标准ODBC接口,可随时挂接其他大型数据库系统。
目前软件主要有以下功能模式:基本称重管理系统(一机一衡,多机多衡等)网络称重管理系统(多机多衡,一衡多机等)标准称重管理系统+IC卡管理+视频(可选1-4路) + 红外防作避●随时配接市面任何称重仪表汽车衡称重管理系统内建了多种市面常见的汽车衡称重显示仪表(包括托利多、耀华、金钟、杰曼、志美、三积分、弘邦、衡天等)的通讯格式并可随时不断添加,还可以即时为客户添加、修改任何特殊或不常见的称重显示控制器的通讯格式,用户只要通过软件菜单中的串口通讯参数设置功能进行简单的通讯参数设置或自动检测即可连接上述的任何电子地磅称重显示仪表,不用再担心更换仪表后称重仪表和电脑连接通讯的问题。
●多种磅单格式、万能查询、万能报表多种磅单格式输出,可根据客户要求定制格式,用户也可自行设计磅单格式;用户通过各种查询条件的灵活组合,可以进行任何要求的数据查询,比如按时间段、按货物名称、按供求单位、按车号等等,并可将查询出的数据制作各种一览报表、统计报表、班报、月报、旬报、年报等,提供多种报表打印格式供选择打印,并且每一种格式模版均可由客户按照要求自由编辑修改。
●智能编码、无需记忆、快速录入电脑称重管理软件中的过磅数据录入如货物名称、供求单位等信息的录入时一般有即时录入及编码录入两种方式。
即时录入即通过键盘直接录入信息;编码录入即事先将品名、供求单位等信息编辑好后存入各自的品名库或单位库中,每一条具体信息都对应一定的编码如“001”、“002”等,正式录入时直接输入编码即可调出相应的货物名称、单位信息并填入,编码录入方式可以提高数据录入的效率。
一、应用准备1、人员准备人员准备包括以下几方面的内容:1. 做好与本系统相关的计算机系统管理人员、业务管理人员、业务部门操作人员的思想动员,接受计算机管理的一些基本观念,了解计算机管理和人工管理的相同点与不同点。
2. 明确划分各相关人员的权限职责。
系统管理人员负责系统的基本维护工作,如系统的安装、操作员管理、数据管理、系统基础信息设置等;业务管理人员的各种审核、查询权限;业务操作人员,可按其所处的工作岗位设置相应的权限。
如:为磅房的操作员设置录入权限,统计人员设置统计分析的权限等等。
2. 做好上岗人员的培训工作。
通过用实际业务模拟练习系统的使用。
经常阅读系统使用指南或随机帮助,在应用过程中遇到问题,及时咨询并注意积累经验,熟能生巧。
2、制度准备制度准备包括以下几方面的内容:1.制定应用方案和实施计划在使用本系统之前应全面、深入地分析企业自身的业务运作模式和流程,并熟悉本称重管理软件的指导思想、使用方法和数据流程。
应用方案主要解决三个问题:一是如何从手工业务转化为计算机的操作,二是如何有效地控制业务;三是如何实现操作方式、数据处理的标准化及规范化。
实施计划的内容主要是对本系统的安装、培训、数据准备、试运行等工作制定实施步骤。
实施计划要切实可行,企业领导对计算机管理应给予足够的重视和支持,计划实施要严格组织、有序、责任明确。
2.制定计算机管理系统的操作使用管理制度对机房的管理和上机操作等方面制定规则。
3.制定岗位职责制度根据企业的实际情况和本系统的要求,做好在实施计算机管理后有关部门和人员的分工,明确各部门的工作范畴和各个岗位人员的职责。
4.制定计算机管理系统的维护制度明确系统维护的任务、系统维护人员的权限、硬件及软件维护的内容。
建议指定具有一定计算机专业知识的人员专门负责本系统的维护工作。
5.制定业务数据档案管理制度明确业务数据档案管理的作用和内容,制定并规范业务数据档案管理的工作流程。
3、数据准备数据准备是应用准备中最直接、最具体的一环。
福州科杰KJ®无人职守称重管理系统使用说明书福州科杰电子衡器有限公司2014年01月目录第一章公司简介 (2)第二章系统安装 (3)一、系统要求 (3)二、硬件安装步骤 (3)三、软件安装 (3)第三章称重软件操作与使用 (5)一、数据库连接 (5)二、设备连接 (6)1、仪表设置 (6)2、读卡器设置 (8)3、大屏幕设置 (9)4、板卡点位设置 (10)三、称重操作 (11)1、用户登陆 (11)2、用户管理 (11)3、卡号信息维护 (13)4、打印报表................................................................................... 错误!未定义书签。
5、常见故障处理........................................................................... 错误!未定义书签。
四、数据查询与维护............................................................................. 错误!未定义书签。
1、记录查询................................................................................... 错误!未定义书签。
五、报表与磅单修改打印..................................................................... 错误!未定义书签。
1.磅单选择................................................................................... 错误!未定义书签。
2.打印磅单................................................................................... 错误!未定义书签。

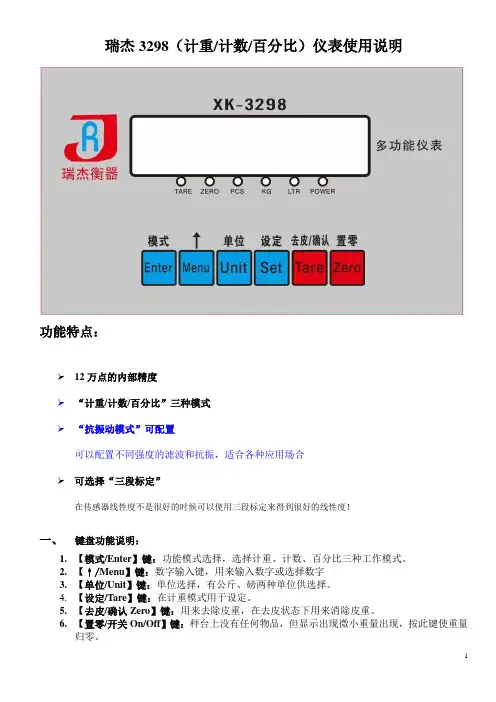

瑞杰3298(计重/计数/百分比)仪表使用说明功能特点:➢12万点的内部精度➢“计重/计数/百分比”三种模式➢“抗振动模式”可配置可以配置不同强度的滤波和抗振,适合各种应用场合➢可选择“三段标定”在传感器线性度不是很好的时候可以使用三段标定来得到很好的线性度!一、键盘功能说明:1.【模式/Enter】键:功能模式选择,选择计重、计数、百分比三种工作模式。
2.【↑/Menu】键:数字输入键,用来输入数字或选择数字3.【单位/Unit】键:单位选择,有公斤、磅两种单位供选择。
4.【设定/Tare】键:在计重模式用于设定。
5.【去皮/确认Zero】键:用来去除皮重,在去皮状态下用来消除皮重。
6.【置零/开关On/Off】键:秤台上没有任何物品,但显示出现微小重量出现,按此键使重量归零。
二、操作说明:1 【计重模式】(计重模式下任何状态,按模式键进入计数模式)单位选择:按【单位】键,用来在“公斤、磅”之间选计重单位,显示屏上出现相应的指示标志。
去皮功能:将容器放在秤盘上,重量稳定后,按【去皮】键,重量显示为零, “去皮”标志出现,此时显示的重量为净重;将秤盘上的物品取下,重量显示为负值,再按【去皮】键,称重复零,“去皮”标志消失。
置零功能:在使用过程中,如果出现零点漂移现象(秤盘上无任何物品,但有重量显示),按【置零】键,重量归零。
(置零范围:≤3%FS,去皮状态下无效)。
1.1【重量标定功能】(长时间-5秒-按下【设定】功能键进入标定)开机时,长按【设定】窗口显示CAL一秒后显示“d=1”后,按“去皮”键调节分度值,“1,2,5,10,20,50,100,200”,按“设定”键进入下一级。
1. 窗口显示“P= 3”,按“去皮”键调节小数点的位数,“0,1,2,3,4,5”按“设定”键确认。
2. 窗口显示“Zero 0.5”,按“去皮”键调节追零范围,“0.5,1.0,1.5,2.0,2.5,3.0”,按“设定”键确认.3. 窗口交替显示“FULL”和“最大称量”,按“去皮”键调节位,“置零”键改数字输入砝码重量后按设定。
目录1简介 (4)1.1软件概述 (4)1.2软件分类 (4)1.3软件功能 (4)1.4软件特点 (5)2安装与运行环境 (6)2.1软件运行环境 (6)2.2软件安装 (7)2.3软件卸载 (10)2.4软件加密锁 (12)3默认用户名和密码 (12)4登录 (12)5称重流程 (13)6称重主界面 (14)6.1称重方式 (15)6.2称重操作 (16)6.3快速查询 (16)7系统管理 (17)7.1磅站管理 (17)7.2秤台管理 (19)7.3串口配置 (20)7.4系统参数 (21)7.4.1全局配置 (21)7.4.2显示配置 (23)7.4.3防作弊配置 (26)7.5磅单配置 (28)7.6报表管理 (31)7.7数据库配置 (34)7.7.1本地数据库配置 (34)7.7.2网络数据库配置 (34)8用户设置 (36)8.1角色管理 (36)8.2用户管理 (38)9 数据维护 (42)9.1车皮信息 (42)9.2拖头信息 (43)9.3槽罐信息 (43)9.4货物信息 (44)9.5规格信息 (44)9.6货物流向 (45)9.7收货单位 (45)9.8发货单位 (46)9.9运输单位 (46)9.10地区代码 (47)10查询打印 (48)10.1交易查询 (48)10.2报表查询 (53)11 扩展功能 (56)11.1字段设置 (56)11.2界面设置 (57)11.3日志管理 (60)11.4清屏设置 (62)11.5数据初始化 (63)12 备用字符库 (64)12.1备用字符1 (64)12.2备用字符2 (64)12.3备用字符3 (65)12.4备用字符4 (65)12.5备用字符5 (66)12.6备用字符6 (66)12.7备用字符7 (67)12.8备用字符8 (67)13其他功能 (68)13.1手工补单 (68)13.4网络数据库状态 (71)13.5重新启动 (71)14 注意事项 (71)14.1关于用户、角色、模块与权限 (71)14.2关于磅站、秤台与串口 (72)14.3关于称重操作问题 (72)附录数据库结构 (73)1简介1.1软件概述本软件是一款称重管理软件,适合Windows2000、WindowsXP、Windows 7、Unix、Linux、Mac OS等操作系统,默认自带本地数据库,网络版可以配置任意的网络数据库,真正实现跨平台与数据库无关性,能够满足各种称重管理需求。
使用说明书南京亚洲电子衡器有限公司公司地址:南京市玄武区徐庄村(工业园区)电话:025 – 5571138 邮编:210049一.简介TERAOKA98称重管理系统是基于目前流行的WINDOWS95平台下的管理软件。
该软件提供了计算机与称重仪表之间的通讯协议,能方便安全的接收称重仪表输出的称量数据,并具有操作界面美观、操作使用方便、能根据用户的需要进行数据登录、数据检索、记录联单及检索表格的多种式样打印等多项功能。
二.计算机软硬件要求1.计算机主芯片要求奔腾200MHz,32M内存,IG的硬盘容量,鼠标并配备9芯或25芯串行接口。
2.支持800×600分辨率的显示适配器。
3.安装中文版WINDOWS95(OSR)平台。
4.操作人员具有一定的计算机及WINDOWS经验。
三.软件的运行软件运行前的准备工作:1.在运行软件前请检查鼠标,键盘及仪表通讯接口是否工作良好。
2.WINDOWS操作平台是否工作正常。
3.为较好的运行该软件,请将显示适配器的分辨率定义在800×600。
运行方法:1.在WINDOWS平台正常启动后,点击开始并双击TERAOKA98图标。
四.软件的操作使用在TERAOKA98正常启动后,进入密码输入窗口,可由5位操作人员输入不同的密码来进入主操作界面。
主操作界面显示该软件的版本号及主工具栏,软件的各项工作大多是通过该工具栏切换进行的。
主工具栏由数据置入、当日报表、当月报表、查询汇总、数据图表、大屏幕、打印设备、打印格式、打印、仪表设备、货名预制、操作员、帮助、退出14个功能按钮组成,其中数据置入、当日报表、当月报表、查询汇总、大屏幕、打印设备、仪表设备、货名预制、退出9项是基本功能按钮,其余功能按钮则是根据用户特定要求的扩充功能按钮。
下面对各项基本功能按钮及相应的操作进行说明:1.数据置入单击主界面的数据置入按钮,进入数据置入界面,该界面是完成仪表数据、编号、日期、时间等相关数据登录的界面。

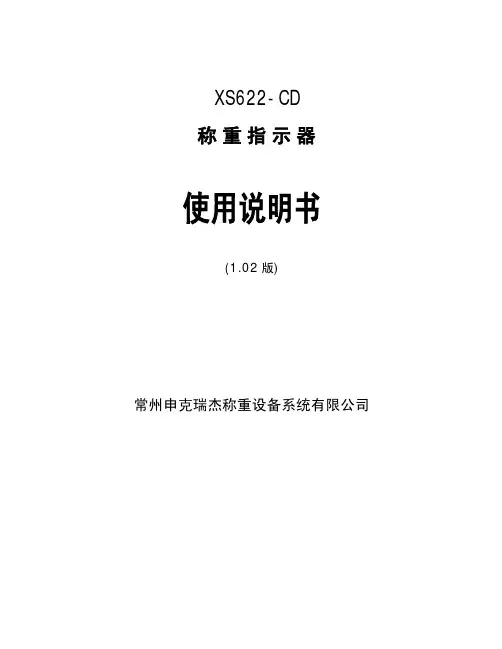

XS622-CD称重指示器使用说明书(1.02版)常州申克瑞杰称重设备系统有限公司目录第一章概述--------------------------------------------------------------------3 第二章主要参数---------------------------------------------------------------4 第三章安装、接口与数据格式-------------------------------------------------5一、仪表前、后功能示意图-----------------------------------------------5二、传感器与仪表的连接--------------------------------------------------7三、输入输出接口-----------------------------------------------------------8四、大屏幕显示接口--------------------------------------------------------8五、串行通讯接口-----------------------------------------------------------9六、模拟量输出------------------------------------------------------------10七、打印与存储------------------------------------------------------------11 第四章参数设置与标定--------------------------------------------------------13一、【SEt 0】查询类参数---------------------------------------------13二、【SEt 1】一般类参数---------------------------------------------16三、【SEt 2】控制参数------------------------------------------------18四、【SEt 3】记录打印------------------------------------------------23五、标定---------------------------------------------------------------------24 第五章操作说明----------------------------------------------------------------26一、开机及开机置零------------------------------------------------------26二、手动置零---------------------------------------------------------------26三、除皮---------------------------------------------------------------------26四、日期与时间的设置---------------------------------------------------26五、启动/停止--------------------------------------------------------------26六、峰值保持---------------------------------------------------------------27七、输入输出功能---------------------------------------------------------27八、常用参数查询---------------------------------------------------------27 第六章控制过程详解---------------------------------------------------------28一、模式0(1种配料的加法模式)-----------------------------------28二、模式1(1种配料的减法模式)-----------------------------------30三、模式2(两种料加法秤)-------------------------------------------33四、模式3(分选模式)-------------------------------------------------34附录一出错信息提示---------------------------------------------------------39 附录二大屏幕数据波形图及格式--------------------------------------------40 附录三串行通信-指令应答方式的数据格式-----------------------------41亲爱的用户:在使用仪表前,敬请仔细阅读说明书!第一章概述XS622-CD称重显示控制器采用MCS—51单片微处理器及高速的Σ-△A/D转换技术,对重量进行转换显示,最高可达80次/秒的转换速度。
电子秤操作指南电子秤是一种广泛应用于商业和家庭的计量设备。
它的便捷性和准确性使它成为许多行业中不可或缺的工具。
本文将为您提供一份详细的电子秤操作指南,帮助您正确使用和维护电子秤。
一、基本操作1. 开机准备:插入电源适配器,并按下电源开关。
待电子秤显示屏亮起并完成自检后,即可开始使用。
2. 零点设置:在使用前,确保电子秤处于平稳的水平状态。
按下“零位”或“TARE”按钮,待显示屏显示为零,即可进行称量操作。
3. 称量物品:将待称量的物品放在电子秤的称量平台上,确保物品稳定放置并不超过秤量范围。
显示屏将显示出物品的重量。
4. 切换单位:根据需要,可使用“单位”或“UNIT”按钮在不同的重量单位间进行切换,如千克(kg)、克(g)、磅(lb)等。
二、高级功能1. 扣重功能:有些情况下,我们只关心物品的净重而不考虑容器的重量。
在置放容器在称量平台上后,按下“扣重”或“TARE”按钮,待显示屏归零后再将物品放入容器中,显示屏将仅显示物品的重量。
2. 统计功能:一些电子秤具备统计功能,可以记录并计算多次称量的总重量、平均重量等。
按照秤上的操作指南,可使用这些功能。
三、注意事项1. 避免超载:在使用电子秤时,务必确保所称量的物品不超过秤的最大承重范围,以免损坏电子秤。
2. 平稳放置:在使用电子秤时,将物品放在称量平台上时要稳定放置,避免晃动或摇晃,以确保称量结果的准确性。
3. 保持清洁:保持电子秤的清洁可以确保称量的准确性和长期的有效使用。
定期擦拭秤盘和机身,并避免将液体或物体溅到电子秤上。
4. 注意电源:使用电子秤时,确保电源适配器的连接稳固,并避免将电子秤暴露在潮湿或有害环境中。
5. 规范使用:根据电子秤的使用说明,正确操作和维护电子秤。
遵循操作规范能够延长电子秤的使用寿命并保持测量的准确性。
结语:本文提供了一份详细的电子秤操作指南,旨在帮助您正确使用和维护电子秤。
在使用电子秤时,请务必遵循操作规程,注意秤盘的平稳放置,避免超载和将电子秤暴露在恶劣环境中。

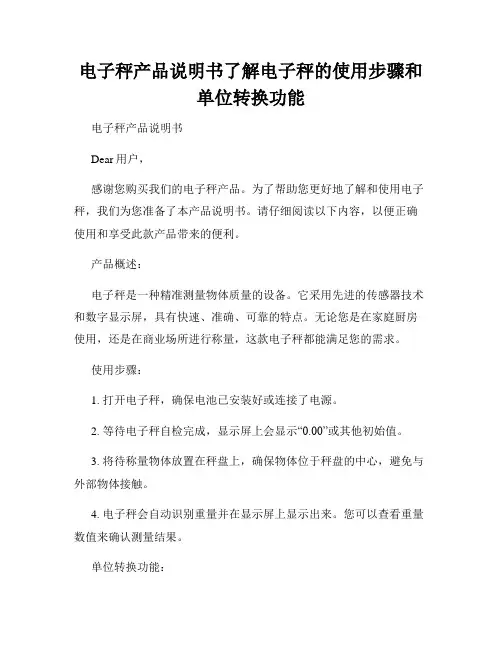

电子秤产品说明书了解电子秤的使用步骤和单位转换功能电子秤产品说明书Dear用户,感谢您购买我们的电子秤产品。
为了帮助您更好地了解和使用电子秤,我们为您准备了本产品说明书。
请仔细阅读以下内容,以便正确使用和享受此款产品带来的便利。
产品概述:电子秤是一种精准测量物体质量的设备。
它采用先进的传感器技术和数字显示屏,具有快速、准确、可靠的特点。
无论您是在家庭厨房使用,还是在商业场所进行称量,这款电子秤都能满足您的需求。
使用步骤:1. 打开电子秤,确保电池已安装好或连接了电源。
2. 等待电子秤自检完成,显示屏上会显示“0.00”或其他初始值。
3. 将待称量物体放置在秤盘上,确保物体位于秤盘的中心,避免与外部物体接触。
4. 电子秤会自动识别重量并在显示屏上显示出来。
您可以查看重量数值来确认测量结果。
单位转换功能:本电子秤支持多种重量单位,以满足不同需求。
以下是单位转换的步骤:1. 确保电子秤已打开并处于正常工作状态。
2. 按下“单位”按钮,屏幕会显示当前单位。
3. 持续按压“单位”按钮,单位会在不同选项间进行切换。
您可以逐个浏览显示屏上的单位选项。
4. 选择所需单位后,释放“单位”按钮,电子秤将会确认所选单位并进行转换,显示出相应的数值。
注意事项:1. 请勿将电子秤放置在潮湿或有腐蚀性气体的环境中,以免损坏设备。
2. 避免将过重或超出电子秤承载范围的物体放置在秤盘上,以保护电子秤免受损坏。
3. 定期清洁秤盘,避免积聚灰尘和其他物质,以确保精确称量。
4. 注意电子秤的存放位置,避免长时间阳光直射或高温环境,以防止设备损坏。
了解电子秤的使用步骤和单位转换功能后,相信您对我们的产品有了更深入的了解。
如果您在使用过程中遇到任何问题,请随时联系我们的客户服务团队寻求帮助。
谢谢您对我们产品的支持,祝您使用愉快!此致,(公司名称)团队。
标准称重标准称重主要用于一进一出或一出一进的使用情况;若空车则单击<称皮重>按钮,装有货物的车单击<称毛重>按钮;第一次称量:等待所要称重的车开上秤台停稳后,若空车则单击<称皮重>按钮;在车牌号栏输入车牌号,在其它栏中输入与本次称重有关的信息如货物名称、货物规格等;单击<保存>按钮;即把称重的数据记录保存到数据库中;第二次称量:操作员在主窗口输入车牌号后,系统将自动调入上次此车所称的皮重以及其他相关信息;等待所要称的车开上秤台停稳后,单击<称毛重>按钮,系统将自动得出净重;单击<保存>按钮;系统将会把称重的数据记录保存到数据库中,用户可以看到刚才保存的记录已经由系统自动更新;单击<打印>按钮打印计量单;简单称重第一次称量:等待所要称的车开上秤台停稳后,单击<称重量>按钮;在车牌号栏输入车牌号,在其它栏中输入与本次称重有关的信息;单击<保存>按钮;把称重的数据记录保存到数据库中;第二次称量:操作员在主窗口输入车牌号后,系统将自动调入上次此车所称取的重量和其他的相关信息;等待所要称的车开上秤台停稳后,单击<称重量>按钮;系统将自动把两次所称的重量进行比较,大的为毛重,小的为皮重单击<保存>按钮;系统将会把称重的数据记录保存到数据库中,用户可以看到刚才保存的记录已经由系统自动更新;单击<打印>按钮打印计量单;直接净重主要用于一次称重,即直接称出净重;在车牌号栏输入车牌号及与本次称重有关的其它信息;等待所要称的车开上秤台停稳后,单击<称重量>按钮;单击<保存>按钮,系统把称重的数据记录保存到数据库;单击<打印>按钮,打印计量单;据库服务器上,各部门共享数据、协同工作,整个业务办理流程网络化、一体化;该方案适用于中等规模、需要多个部门协同办理称重业务、领导要求实时了解企业的业务运营;ℓ一机多秤一台计算机连接多台地磅;当一个企业多台地磅集中在一个地方,可在一个计量室的一台计算机上管理所有地磅,所有称量业务在一台计算机上进行,这样做能更好的共享数据资源,便于数据的统一维护和处理,节省了企业的人力、物力,降低了企业的运营成本;缺点是称重业务非常繁忙则难以处理,建议用一机双秤,软件界面图如下:ℓ秤多机多台汽车衡多台计算机组成计算机网络系统,称重业务分别在各地磅室计算机上办理,其他部门在办公室计算机上办理其他事务,比如提取报表、查询、打印等等,数据存储在数据库服务器上,各部门共享数据、协同工作,整个业务办理流程网络化、一体化;从一台地磅上称皮重后可以从任意一台地磅上称毛重,车辆从一个大门进入后可以从任意一个门出去;该方案适用于规模较大、拥有多台汽车衡的企业,示意图如下:视频监控在称重管理系统中的应用煤炭销售监控软件是我公司开发的称重管理软件和视频监控技术相结合应IC卡、远距离射频卡在称重管理系统中的应用简介目前,应用于信息处理的卡片主要分为非半导体卡和半导体卡两大类,非半导体卡主要有磁卡,激光卡,凸字卡,半导体卡主要是 IC卡,分为有触点卡和无触点卡;无触点卡分为ID卡、IC卡;ID卡全称身份识别卡Identification Card,是一种不可写入的感应卡,只含固定的编号;IC卡全称集成电路卡Integrated Circuit Card,又称智能卡Smart Card或射频卡.可读写,容量大,有加密功能,数据记录可靠,使用更方便,如一卡通系统,消费系统等;射频卡根据读写频率不同,可分为低频卡、中低频卡、高频卡、微波卡等,目前市场上出现的适用于远距离识别的卡的读写频率多为微波频段,也有使用中低频的;远距离RFID射频识别系统是一种集计算机技术、信息采集处理技术、无线数据传输技术、网络数据通讯技术、机械电子自动控制技术等多学科综合应用为一体的自动化控制产品;该系统产品是通过对远距离移动、静止目标进行非接触式信息采集处理,实现对各类物体、设备、车辆和人员在不同状态移动、静止下的自动识别,从而实现目标的自动化管理;远距离识别系统需要收发天线、读写器等设备,整个系统的造价较高;短距离识别系统我们通常所说的“IC卡刷卡”系统造价很低,适于大规模推广应用,而且也比较适合汽车衡称重的业务流程;“IC卡刷卡”称重系统的工作原理IC卡每张都具有唯一的编号,在称重软件数据库的一个数据表中登记每一个射频卡号对应的信息卡号、车号、车型、驾驶员、皮重、货名、单位等,用户可以使用全部或部分信息,用户可以对该表进行信息的添加、修改、删除等操作,该表分为客户射频卡信息、供应商射频卡信息、其它射频卡信息;用户可以大客户多卡、单用户一卡或多卡;IC卡还具有读写功能,也就是卡本身就可以储存一定量的数据,可以把称重的车辆记录储存后带到其他地方,应用案例:煤矿企业装煤点与结算点不在同一地方,而且无法连接局域网,这时企业就可以运用IC卡系统,装煤点可以把这辆煤车的毛重、皮重、净重、车号、煤种、所属单位等信息写入IC卡,运煤车就可以持这张IC卡到结算部门结算;IC卡称重管理系统一般适合汽车衡静态称重;远距离射频卡称重系统的工作原理远距离射频卡也同样具有唯一编号,它和IC卡的区别就是传输距离的不同,系统产品中的阅读器将低频的加密数据载波信号经发射天线向外发送;射频卡进入低频的发射天线工作区域后被激活,同时将加密的载有车辆相关信息的高频加密载波信号315MHz经卡内高频发射模块发射出去;接收天线接收到射频卡发来的载波信号,经阅读器接收处理后,提取出车辆的相关信息送至计算机,完成预设的系统功能和自动识别,实现目标的自动化管理;远距离射频称重管理系统适合称重比较频繁的场所,也可以用于动态称重中,并可以与监控、红绿灯、光栅、道闸组成自动称重管理系统;组网示意图:称重系统其他行业应用ℓ水泥行业的应用是我公司针对水泥行业的特殊要求开发的管理软件,把产品分为包装水泥和散装水泥两种类型,包装水泥按包数直接销售,散装则需要记录实发数、回车数、验收数、剩余数等等,用户可以随时查询不同部门、不同水泥品种的销售情况,以及随时统计库存。
称重软件使用说明1.系统概述系统结构与功能本系统根据用户需求以及功能划分,主要由3个模块构成。
他们分别是:电子称重、数据功能、系统设置,每个模块都对应不同的实现功能,以满足用户的需要。
1.1 背景本手册适用电子秤型号:梅特勒托利多PL601-S (务必使用该型号)本软件项目中提出者:新疆纤维检验局软件开发商:新疆惠文网络信息技术有限公司(软件安装使用问题请联系张工:131********)使用者:棉花仪器化公证检验各实验室1.2运行环境需求客户端:CPU:PⅡ300或以上;内存:64M或以上;硬盘:150M以上剩余空间;显示器:VGA,分辨率800*600或以上;建议1024*768系统:中文Windows XP 或以上版本, .Net Framework 3.5以上;1.2软件安装解压缩balance软件包,运行,安装完毕后,会在桌面生成纤检称重软件图标,证明安装完成。
(提示安装前该机器务必安装OFFICE)2.系统使用说明2.1 系统设置2.1.1 端口及参数设置功能:用于设置计算机的通讯端口及其通讯参数,用于读取电子秤的数据。
进入端口及参数设置界面,分别选择端口号、波特率、停止位、数据位、奇偶校验的类型,点击设定即可。
界面如下图所示:提示:波特率、停止位、数据位、奇偶校验等参数的设定,必须与电子秤的参数设定一致,才能保证能正确的读取电子秤的称量数据。
2.1.2 机台号设置功能:用于设置同一实验室不同计算机的识别号进入机台号设置界面,分别输入实验室名称、机号,机号应为整数号码。
点击设定即可。
界面如下图所示:提示:同一实验室不同计算机应设置为不同的号码。
2.2 电子称重功能:用于读取电子秤及扫描枪的数据,存入数据库。
检测棉包放置在电子秤上,重量输入框会自动读取数据;将光标停放在条码输入框呢,用扫描枪扫描条码,相应的条目会自动获得数据然后自动保存。
如有重复条码,系统会提示是否覆盖原有的数据。
界面如下图所示:2.3 数据用于查询历史数据、导出、合并数据。
地磅称重软件的使用方法宝子们,今天来唠唠地磅称重软件咋用哈。
咱先得知道这软件安装好之后,打开它的界面。
一般界面上就会有一些很直白的菜单选项,像“称重”“数据记录”之类的。
要是咱要称重呢,就找到那个“称重”的按钮或者选项。
把货物拉到地磅上之后,这软件就开始发挥作用啦。
它会自动读取地磅上的重量数据哦。
就像有个小机灵鬼在那偷偷看重量一样。
这时候呢,你可能还需要输入一些相关的信息,比如说运货的车号呀,货物的名称啥的。
可别小瞧这些信息的输入,这就相当于给这个重量数据做个小标签,以后找起来方便得很呢。
再说说数据记录这块。
软件会把每一次称重的数据都好好保存起来。
你要是想查看以前的称重记录,就去点那个“数据记录”的地方。
里面就像个小仓库,整整齐齐地放着每次称重的详细情况。
你可以按照日期找,也像翻日历一样,找到你想查看的那天的称重情况。
如果发现有数据不太对,也别慌。
有些软件还提供修改的功能呢,不过这个修改可能需要一些权限,毕竟数据这东西得严谨对待。
还有哦,有些地磅称重软件有打印功能。
要是你需要给司机或者相关人员一个称重的小票啥的,就点那个打印的小图标。
这小票上就会清楚地显示重量、车号、货物名称还有称重的时间等重要信息。
就像给大家一个很正式的小纸条,上面写着“看,这就是称重的结果哦”。
另外呢,软件可能还会有一些设置的选项。
比如说设置重量的单位是千克还是吨呀,这个就看你的习惯和实际需求啦。
就像你可以选择让软件说“这个货物重多少千克”还是“多少吨”。
宝子们,地磅称重软件其实不难用,就像玩一个简单的小游戏,每个功能都有它的小作用。
多用几次就熟悉得很啦。
要是在使用过程中遇到啥问题,也别着急上火,可以找软件的客服或者技术支持人员,他们就像游戏里的小助手,会帮你解决问题的呢。
System of Automobile Weighing 称重微机管理系统——说明书操作手册(9 . 0 )2011.11前言本《称重管理系统9.0版——说明书》(以下简称《说明书》)主要介绍“称重管理系统V9.0”的软硬件要求、安装方法、参数设置和日常操作维护等。
该管理系统的使用人员设定为:系统管理员、操作人员。
要求系统管理员熟悉Windows操作系统,了解Client\Server结构且具有SQL Server(或MSDE2000A)数据库管理经验;要求操作人员能够熟悉Windows基本操作。
本《说明书》是为系统管理员、操作人员的工作而编写的。
目录第一章:系统需求 (4)1.1硬件要求 (4)1.2软件要求 (4)第二章:安装软件 (5)2.1 单机安装 (5)2.2 网络安装 (7)2.3 硬件连接和参数设置 (8)第三章:运行软件 (8)3.1启动数据库平台 (8)3.2登录系统 (9)3.3主界面 (9)第四章:称重操作 (11)4.1界面预设 (11)4.2称重过程 (13)4.3自定义计算公式植入 (14)4.4 自动记录模式 (15)4.4.1工作模式 (15)4.5 指令通讯模式 (16)4.5.1 工作模式 (16)4.5.2 界面介绍 (16)第五章:参数设置与数据维护 (17)5.1参数设置 (17)5.1.1串口设置 (17)5.1.2权限设置 (18)5.1.3 皮肤设置 (19)5.2数据维护 (19)5.3称重项目关联 (20)5.4局域网重量共享 (20)5.5定期数据备份 (21)5.6数据备份与恢复 (21)5.7工作日志 (22)5.8 报表设计器 (23)第六章:查询与统计 (25)6.1称重查询 (25)6.2称重统计 (27)第七章:选配组件 (30)7.1 四窗口视屏和QP300视频卡 (30)7.2RD800射频读卡器 (32)第一章:系统需求1.1硬件要求服务端:a.P4及以上CPUb.2G 以上内存c.不少于是5G的硬盘空间d.32倍数光驱(DVD-ROM)一个e.10/100M自适应网卡一块f.不间断电源(UPS)一个(推荐)客户端:a.P3以上CPUb.1G 以上内存c.不少于1G 的硬盘空间d.32倍数光驱(DVD-ROM)一个e.10M自适应网卡一块f.一根9针头串口通信电缆g.软件狗h.打印机1.2软件要求服务端:a.中文WIN2K、WinXP操作系统;WIN7标准版(注不可使用家庭版)。
称重管理软件操作说明书一.称重操作1.登陆系统双击桌面【称重管理软件】图标,双击对应用户后输入密码,按【确定】登陆系统。
(管理员默认密码为:1111)2.进入称重点击【称重】按钮,进入称重界面。
3.一次称量必须输入车号,其他信息可选择性输入,点击【取毛重】或【取皮重】按钮后确认预保存即可称量出毛重或皮重。
4.二次称量第二次回皮重或回毛重时,双击“未回皮列表”中的对应车号的未回皮或未回毛称重记录,当已第一次称量过的毛重或皮重记录被调出时,确认信息无误后点击【取皮重】或【取毛重】按钮,并确认保存即可回皮或回毛,回完皮重或毛重后该条信息消失。
弹出是否打印,选择“是”即可弹出打印预览框,选择打印图标后按弹出框提示选择对应打印机进行打印即可。
注意:当操作失误后弹出提示框,点击确认后可点击【清空】按钮后重新选择回皮或回毛的数据进行皮重的称量。
5.称重界面功能介绍:手工输入:此功能需要管理员赋予相应的权限才可使用。
作用为当勾选手工输入毛重或手工输入皮重后,可直接在对应毛重输入框或皮重输入框中键入毛重数值或皮重数值,点击取毛重或取皮重后所采集的信息以手工输入为准,当输入框中不输入数值时则点击取重量按钮后以仪表头的数据为准(即手工的优先级别为先)。
具有此权限的用户也可以在报表中进行相关重量信息的修改。
调用皮重一般不勾选。
称重方式选择:一般选为正常模式。
打印格式选择:一般第一次进入称重界面选定,以后不需要改变。
工作模式:一般为手工方式。
当选择为自动方式时需要相关硬件支持。
是否打印:一般勾选,注意:打印只在回皮或回毛重时打印磅单。
是否打印预览:一般勾选。
保存输入框内容:根据现场使用要求勾选。
记忆输入:当该项被选中时,被称量过的称量信息被记忆住,当以后输入该车信息时,相关的信息会被自动调出。
根据现场使用要求勾选该项。
二.数据管理报表操作称量任务完毕后,按照下面操作进行数据的修改、删除,补打以及报表的打印。
进入主界面—》点击【报表】按钮1.数据管理选择时间范围,如果需要多选择条件则选择相应的条件(例如:只查询货物名称为煤的数据,则在选定时间范围后继续选择或填入货物名称为:煤)后点击【查询明细表】按钮查询出结果后,在查询出的数据中选择需要修改的一条数据,点击右键【磅单编辑】,调出磅单编辑界面。
称重管理软件详细设置设计说明书1.参数设置介绍2.称重界面设置介绍3.预设词组4.皮重表5.磅单/报表设计6.称重界面设计1.参数设置介绍:管理员身份登陆系统——选择主菜单【设置】——选择【参数设置】从左到右依次表示为:仪表与网络设置——密码权限设置——动态设置——常规设置——计费设置——其他。
点击右边的黑色小三角。
最后两个为:数据库设置——数据输出仪表设置:仪表类型选择仪表——端口选择——波特率。
这三项需要根据现场进行变动,其他三项不用变动密码权限设置:从左到右为:跳至第一条记录——跳至上一条记录——跳至下一条记录——跳至最后一条记录——增加记录——删除记录——进入编辑状态——保存记录——取消操作双击组别中的记录——双击出现的下拉框并选择组。
【添加组】——点击该按钮可增加组——可修改组名(但管理员组组名请勿修改)——勾选该组所需权限。
【删除组】——选择需要删除的组记录点击该按钮可删除改组。
权限从左到右依次为:磅单修改——勾选后该组人员编辑磅单中相应按钮开启磅单删除——勾选后该组人员编辑磅单中相应按钮开启磅单补打——勾选后该组人员编辑磅单中相应按钮开启参数设置——勾选后该组人员参数设置按钮可点击进入手工输入毛重——勾选后该组人员称重界面可选择手工输入并在编辑磅单中可进行毛重数值的键入修改手工输入皮重——勾选后该组人员称重界面可选择手工输入并在编辑磅单中可进行皮重数值的键入修改调用皮重——勾选后该组人员称重界面可选择调用皮重选择并出现皮重调用按钮,点击按钮可以调出该车号的最后一次回皮的皮重值报表查询——勾选后该组人员可点击报表进入报表管理皮重表操作——勾选后该组人员可点击皮重表进入皮重表管理操作日志——勾选后该组人员可查询操作日志预设词组——勾选后该组人员可进行下拉框选择信息的预设允许删除未回皮车——勾选后该组人员可删除未回皮表中的数据只能查询本组数据——勾选后该组人员只能查询本组的回皮数据 动态设置:选中【允许称重时选择打印格式】则在称重界面上可选择打印磅单的格式,反之则打印格式固定为称量界面最后一次所选择的磅单格式。
软件使用手册1.软件的介绍一、软件运行平台Win7旗舰版/Windows XP /windows8/win10二、软件的种类1.单机版:对于网络没有要求,操作简易。
适合一台电脑使用。
2.网络版:对网络有一定要求,操作简易,存储数据广泛,适合同一网络多台电脑使用。
3.广域网网络版:即WEB版,只要电脑能够链接inter网就能实现在线管理和查看。
就和我们用的微信和QQ 一样,只要在能上网的电脑上输入网址域名或IP,通过授权的账号和密码进入就能查看称重数据。
4.手机APP:实现移动管理称重数据,可以随时链接网络观看称重过程(如:在外采购的行业,收购人员可通过手机,收取收购信息),只要在安卓手机上安装我公司的APP或直接在应用市场搜索瑞杰称重就能找到软件下载,然后输入账号密码进入就可以查看。
数据和图片都可以查看,直观明了。
三、硬件配置1.读卡系统:需要的硬件:读卡器、道闸、控制器、称重仪表、监控摄像、红外感应、红绿灯。
车牌识别系统:需要的硬件:车牌识别仪、道闸、控制器、称重仪表、监控摄像、红外感应、红绿灯。
2.车牌识别带读卡系统:需要的硬件:读卡器、车牌识别仪、道闸、控制器、称重仪表、监控摄像、红外感应、红绿灯。
四、软件功能1.读卡人工称重:主要是用卡把一些客户,物料,车牌信息等基本信息进行绑定,节省了用户录入基本信息时间。
功能有读卡、写卡、人工称重、人工保存、报表设计及打印、榜单的设计及打印。
2.读卡自动称重:同人工称重一样,但是是自动保存。
3.车牌识别人工称重:主要减少了繁琐的读卡流程,通过车牌来确认信息。
如高速治超能简单方便的操作。
功能有车牌自动识别,人工称重,人工保存,报表设计及打印、榜单的设计及打印等。
4.车牌识别自动称重:主要减少了繁琐的读卡流程,通过车牌来确认信息。
如高速治超能简单方便的操作。
功能有车牌自动识别,系统自动称重,系统自动保存,报表设计及打印、榜单的设计及打印等。
5.车牌识别带读卡人工称重:主要更规范操作,让流程更具体化。
功能有车牌自动识别、读卡、写卡、人工称重、人工保存、榜单报表设计及打印。
6.车牌识别带读卡自动称重:系统自动化,减少繁琐的人工步骤,防止人为作弊,提高工作效率。
功能有车牌自动识别、读卡、写卡、人工称重、人工保存、榜单报表设计及打印。
五、计量功能介绍1.一次计量功能:(皮重已知的情况下,只称一次货物的重量,得到净重)1.系统配置→车辆管理→新增→输入车辆类型、车牌号、皮重→保存→回到称重操作界面→计量方式:一次计量→货物上磅→在车牌号▼选中已添加车牌→称重→保存。
1.一次毛重功能:(只称一次货物的重量)1.称重界面→输入车牌号、物品名称、收货单位等基本信息→称重→保存。
3.二次计量功能:同一辆车需过磅两次,一次毛重,一次皮重,软件自动将两次称重数据相减得到净重,第一次过磅可以为毛重也可以为皮重。
1.回到称重操作界面→计量方式:二次计量→榜单信息中车牌选择:贵12345→发货单位:某某公司(新建的公司名)→收货单位(新建的收货单位)→品名(新建的品名)→观察电子过磅区域数值:200→点击称重→保存→再次观察电子过磅区域数值:400→点击称重→保存→此时榜单信息已显示出了2次称重的数据(毛重、皮重)→输入自定义扣重数量:10→实重自动显示:190→自定义输入单价→供应商选择你新建的名字(2号运输)→备注处:自定义内容→保存→打印→榜单预览→打印→确定。
2.软件与硬件连接设置六、仪表和软件的数据连接,使仪表上的重量数据传递至软件打开MWS文件夹→双击MWS应用程序→登陆→系统配置→仪表设置→1#称重仪设置→弹出“初始化串口,COM3失败或被占用→确定→弹出“仪表设置”界面→端口显示COM3→点击▼→选择COM1→右边界面上自动显示串字符→保存→弹出“成功保存仪表设置信息,重新启动程序后生效”→确定。
注意:先设置好仪表,然后在进行软件设置与仪表一致。
步骤:第一步:第二步:1.选择好仪表型号,波特率,端口,数据位,停止位,奇偶校验等设置,保存。
第三步:仪表放重量,返回称重界面,查看结果。
七、控制箱控制箱即控制中心处理器,控制红绿灯、红外对射、道闸等。
设置控制箱的步骤:步骤一:进入软件打开系统设置步骤二:选择端口,点击发送,通讯成功后,点击保存。
八、视频监控的设置系统配置------>软件设置------->定制功能设置----->视频监控注意:内部成程序与外部程序的区别:视频内存大,或视频比较卡,建议使用外部程序。
选择好摄像机类型,点击启用,并设置好IP地址、端口等信息,点击保存,称重界面会显示画面。
查看效果。
九、大屏幕的设置将大屏幕与电脑进行连接,然后进行软件设置。
设置好这里参数,点击发送即向大屏幕会显示测试内容。
注意点击保存。
显示结果:十、语音的设置:设置好了,点击保存。
十一、读卡器的设置。
系统设置---->软件设置------>定制功能设置------->读卡器。
十二、车牌识别的设置。
系统设置---->软件设置------>定制功能设置------->车牌识别。
十三、基础资料新建所需称重的基本物资、收货商、发货商、客户1.称重管理→新开榜单→称重管理→基本物资定义→增加→名称:大米→单位:Kg→规格:2-3(此规格可自定义)→启用→类别:大米→保存→确定。
此时物资列表中出现:大米→关闭列表→回到称重操作界面→点击品名▼→选择:大米。
2.系统设置→客户管理→新增→客户类型:选择发货商→客户名称:某某公司→保存、确定→新增发货商→客户名称:1号公司→保存、确定→新增供应商→客户名称:2号运输→保存、确定→关闭“客户管理”界面。
3.车辆如何与IC卡匹配。
新增的车辆可以通过IC卡和计划设置功能与IC进行匹配。
注释:如果选择一次计量,物料的皮重在这里输入。
十四、称重界面如何添加字段。
需要添加的字段基础控件有,那就在称重界面管理里直接添加,若没有,就到扩展控件里添加了,再到称重界面管理里添加步骤一:步骤三:注释:此界面可以进行计算公式、和小数点的设置。
在称重界面查看:3.软件使用流程十五、软件流程:1. 读卡自动称重软件①环境流程:刷卡--外围1号红灯变绿灯---1号道闸抬起---车辆上磅----绿灯变红灯-----保存重量后1号道闸落------2号道闸起---2号红灯变绿灯---车辆下车。
②软件流程:基本信息录入-----写卡----读卡----自动称重----自动保存基本信息的录入:COM的设置写卡:读卡刷卡设置:系统设置----->软件设置----->定制功能设置----->称重设置榜单流程触发方式:刷卡)----->读卡器设置打开称重管理--->新开榜单----->刷卡------>称重------>保存2. 读卡人工称重软件流程:基本信息录入-----写卡----读卡----人工称重----人工保存基本信息的录入:COM的设置写卡:读卡:刷卡设置:系统设置----->软件设置----->定制功能设置----->称重设置榜单流程触发方式:刷卡)----->读卡器设置打开称重管理--->新开榜单----->刷卡--->称重------>保存3. 车牌识别人工称重软件①环境流程:车牌识别--外围1号红灯变绿灯---1号道闸抬起---车辆上磅----绿灯变红灯-----保存重量后1号道闸落------2号道闸起---2号红灯变绿灯---车辆下车。
②软件流程:车牌识别----人工称重----人工保存车牌识别设置系统设置----->软件设置----->定制功能设置----->称重设置(榜单流程触发方式:车牌识别)----->车牌识别设置打开称重管理--->新开磅单--->车牌识别--->称重------>保存车牌识别自动称重软件流程:车牌识别----自动称重----自动保存车牌识别设置系统设置----->软件设置----->定制功能设置----->称重设置(榜单流程触发方式:车牌识别)----->车牌识别设置打开称重管理--->新开榜单----->车牌识别----->称重------>保存5. 车牌识别带读卡人工称重软件流程:车牌识别----读卡---人工称重----人工保存基本信息录入:写卡:读卡:车牌识别读卡设置系统设置----->软件设置----->定制功能设置----->称重设置(榜单流程触发方式:车牌识别后刷卡)----->车牌识别设置------>读卡设置打开称重管理--->新开榜单----->车牌识别------>刷卡----->称重------>保存6. 车牌识别带读卡人自动重软件流程:车牌识别----读卡---自动称重----自动保存基本信息:写卡:读卡:车牌识别读卡设置系统设置----->软件设置----->定制功能设置----->称重设置(榜单流程触发方式:车牌识别后刷卡)----->车牌识别设置------>读卡设置打开称重管理--->新开榜单----->车牌识别----->刷卡------>称重------>保存十六、磅单的设计1. 如何新建磅单:2. 如何设计磅单设计界面:十七、问题清单:1.为什么称重不保存。
分析:可能是道闸起重重量或落磅重量过大。
解决方法:把重量变小了。
2.如何选择二次计量3.为什么设置端口会报初始化串口,COM3失败或被占用。
分析:可能是多个设备使用同一串口。
也可能是称重界面没关。
解决方法:1.关闭称重界面2.检查设备端口。
