高考物理二轮复习《电磁学》课件

▁▂▃▄▅▆▇█▉▊▋▌精诚凝聚 =^_^= 成就梦想 ▁▂▃▄▅▆▇█▉▊▋▌

▃ ▄ ▅ ▆ ▇ █ █ ■ ▓点亮心灯 ~~~///(^v^)\\\~~~ 照亮人生 ▃ ▄ ▅ ▆ ▇ █ █ ■ ▓ 电磁学选择题专项训练二

一、 单项选择题

1. 下列选项中的各14圆环大小相同,所带电荷量已在图中标出,且电荷均匀分布,各14圆环间彼此绝缘. 坐标原点O处电场强度最大的是(

)

2. 圆形区域内有如图所示的匀强磁场,一束相同比荷的带电粒子对准圆心O射入,分别从a、b两点射出,则从b点射出的粒子(

)

A. 带正电 ▁▂▃▄▅▆▇█▉▊▋▌精诚凝聚 =^_^= 成就梦想 ▁▂▃▄▅▆▇█▉▊▋▌

▃ ▄ ▅ ▆ ▇ █ █ ■ ▓点亮心灯 ~~~///(^v^)\\\~~~ 照亮人生 ▃ ▄ ▅ ▆ ▇ █ █ ■ ▓ B. 运动半径较小

C. 速率较小

D. 在磁场中的运动时间较长

3. 在如图所示的电路中,开关闭合后,灯泡L能正常发光.当滑动变阻器的滑片向右移动时,下列说法中正确的是(

)

A. 滑动变阻器R的阻值变小

B. 灯泡L变亮

C. 电源消耗的总功率增大

D. 电容器C的电荷量增大

4. 如图所示的虚线区域内,充满垂直于纸面向里的匀强磁场和竖直向下的匀强电场.一带电粒子a(不计重力)以一定的初速度由左边界的O点射入磁场、电场区域,恰好沿直线由区域右边界的O'点(图中未标出)穿出.若撤去该区域内的磁场而保留电场不变,另一个同样的粒子b(不计重力)仍以相同初速度由O点射入,从区域右边界穿出,则粒子b( ) ▁▂▃▄▅▆▇█▉▊▋▌精诚凝聚 =^_^= 成就梦想 ▁▂▃▄▅▆▇█▉▊▋▌

▃ ▄ ▅ ▆ ▇ █ █ ■ ▓点亮心灯 ~~~///(^v^)\\\~~~ 照亮人生 ▃ ▄ ▅ ▆ ▇ █ █ ■ ▓

A. 穿出位置一定在O'点下方

B. 穿出位置一定在O'点上方

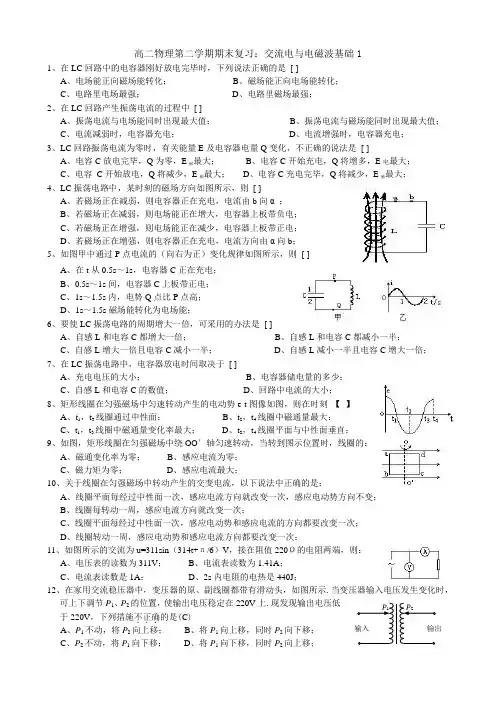

高二物理第二学期期末复习：交流电与电磁波基础1

1、在LC回路中的电容器刚好放电完毕时，下列说法正确的是 [ ]

A、电场能正向磁场能转化； B、磁场能正向电场能转化；

C、电路里电场最强； D、电路里磁场最强；

2、在LC回路产生振荡电流的过程中 [ ]

A、振荡电流与电场能同时出现最大值； B、振荡电流与磁场能同时出现最大值；

C、电流减弱时，电容器充电； D、电流增强时，电容器充电；

3、LC回路振荡电流为零时，有关能量E及电容器电量Q变化，不正确的说法是 [ ]

A、电容C放电完毕，Q为零，E磁最大； B、电容C开始充电，Q将增多，E电最大；

C、电容 C开始放电，Q将减少，E磁最大； D、电容C充电完毕，Q将减少，E磁最大；

4、LC振荡电路中，某时刻的磁场方向如图所示，则 [ ]

A、若磁场正在减弱，则电容器正在充电，电流由b向α ；

B、若磁场正在减弱，则电场能正在增大，电容器上板带负电；

C、若磁场正在增强，则电场能正在减少，电容器上板带正电；

D、若磁场正在增强，则电容器正在充电，电流方向由α向b；

5、如图甲中通过P点电流的（向右为正）变化规律如图所示，则 [ ]

A、在t从0.5s～1s，电容器C正在充电；

B、0.5s～1s间，电容器C上板带正电；

C、1s～1.5s内，电势Q点比P点高；

D、1s～1.5s磁场能转化为电场能；

6、要使LC振荡电路的周期增大一倍，可采用的办法是 [ ]

A、自感L和电容C都增大一倍； B、自感L和电容C都减小一半；

C、自感L增大一倍且电容C减小一半； D、自感L减小一半且电容C增大一倍；

7、在LC振荡电路中，电容器放电时间取决于 [ ]

学习必备

欢迎下载

高考物理二轮复习专题：交流电

1(2011苏北四市二模）．如图所示，50匝矩形闭合导线框ABCD处于磁感应强度大小B=102T的水平匀强磁场（ ）

中，线框面积S=0.5m2，线框电阻不计。线框绕垂直于磁场的轴OO′以角速度ω=200rad/s匀速转动，并与理想变压器原线圈相连，副线圈线接入一只“220V，60W”灯泡，且灯泡正常发光，熔断器允许通过的最大电流为10A，下列说法正确的是

A．图示位置穿过线框的磁通量为零

B．线框中产生交变电压的有效值为2500V

C．变压器原、副线圈匝数之比为25︰11

D．允许变压器输出的最大功率为5000W

2(2011南京一模）．如图甲所示，理想变压器原、副线圈的匝数比为l0：1，b是原线圈的中心抽头，图中电表均为理想的交流电表，定值电阻R=10Ω，其余电阻均不计．从某时刻开始在原线圈c、d两端加上 如图乙所示的交变电压．则下列说法中正确的是

A．当单刀双掷开关与a连接时，电压表的示数为22V

B．当单刀双掷开关与d连接且产0.01s时，电流表示数为零

c．当单刀双掷开关由a拨向b时，原线圈的输入功率变大

D．当单刀双掷开关由a拨向b时，副线圈输出电压的频率变为25Hz

3(2011南京二模)·如图甲所示，理想变压器原、副线圈的匝数比为10:1，R1=20Ω ，R2=30Ω，L为无直流电阻的电感线圈．已知通过R1的正弦交流电流如图乙所示 ，则

A．原线圈输入龟压的频率为500Hz 。

B．原线圈输入电压为200 V

C．电阻R1的电功率约为6.67 w

D．若保持u的大小不变而增加交流电的频率，则电灯L1将变暗

4(2011南通三模)．某交流发电机给灯泡供电，产生正弦式交变电流的图象如图所示，下列说法中正确的是 灯泡

熔断器 学习必备

欢迎下载

学习必备欢迎下载

高考物理二轮复习专题：交流电

1(2011苏北四市二模）．如图所示，50匝矩形闭合导线框ABCD处于磁感应强度大小B=102T的水平匀强磁场（）中，线框面积S=0.5m2，线框电阻不计。线框绕垂直于磁场的轴OO′以角速度ω=200rad/s匀速转动，并与理想变压器原线圈相连，副线圈线接入一只“220V，60W”灯泡，且灯泡正常发光，熔断器允许通过的最大电流为10A，下列说法正确的是A．图示位置穿过线框的磁通量为零B．线框中产生交变电压的有效值为2500V C．变压器原、副线圈匝数之比为25︰11 D．允许变压器输出的最大功率为5000W 2(2011南京一模）．如图甲所示，理想变压器原、副线圈的匝数比为l0：1，b是原线圈的中

心抽头，图中电表均为理想的交流电表，定值电阻R=10Ω，其余电阻均不计．从某时刻开始

在原线圈c、d两端加上如图乙所示的交变电压．则下列说法中正确的是

A．当单刀双掷开关与a连接时，电压表的示数为22V

B．当单刀双掷开关与d连接且产0.01s时，电流表示数为零

c．当单刀双掷开关由a拨向b时，原线圈的输入功率变大

D．当单刀双掷开关由a拨向b时，副线圈输出电压的频率变为25Hz

3(2011南京二模)·如图甲所示，理想变压器原、副线圈的匝数比为10:1，R1=20Ω，R2=30Ω，L为无直流电阻的电感线圈．已知通过R1的正弦交流电流如图乙所示，则

A．原线圈输入龟压的频率为500Hz 。B．原线圈输入电压为200 V C．电阻R1的电功率约为6.67 w D．若保持u的大小不变而增加交流电的频率，则电灯L1将变暗4(2011南通三模)．某交流发电机给灯泡供电，产生正弦式交变电流的图象如图所示，下列说法中正确的是灯泡

熔断器

学习必备欢迎下载

A．交变电流的频率为0.02Hz B．交变电流的瞬时表达式为5cos50(A)itC．在t=0.01s时，穿过交流发电机线圈的磁通量最大D．若发电机线圈电阻为0.4Ω，则其产生的热功率为5W5(2011苏、锡、常二模）．我国“西电东送”采用高压直流输电，继三峡至常州500kV直流输电工程后，又实现了三峡至广东的500kV直流输电工程．图示为其输电示意图．关于高压直流输电，下列说法正确的有
