实验二 杨氏模量的测定

杨氏模量是描述固体材料抵抗形变能力的物理量，是选定机械构件材料的依据之

一，是工程技术中常用的参数。用拉伸法测杨氏模量实验，在调节、测量以及数据处

理方面都有丰富的内容。

一、实验目的

（1）学会用拉伸法测量金属丝的杨氏模量的方法。

（2）掌握用光杠杆装置测量微小长度变化量的原理和方法。

（3）学会用逐差法和作图法处理数据。

二、实验仪器

YMC-1型杨氏模量仪（图3-9）、千分尺、钢直尺、钢卷尺和水平仪。

1

2

34

567

8光杠杆系统

图3-9 杨氏模量仪示意图

1-金属丝；2-光杠杆；3-平台；4-挂钩；5-砝码

6-三角底座；7-标尺；8-望远镜

三、实验原理

1.拉伸法测量杨氏弹性模量

物体受到外力作用时要发生形变，撤除外力后物体的形变随之消失，物体完全恢

复原状的形变，称为弹性形变。若形变超过一定限度，撤除外力后物体不能完全恢复

原状，仍有剩余形变，称为范性形变。本实验仅限于弹性形变内。

设一根长为L

，横截面积为S

的均匀直金属钢丝，在受到沿长度方向的外力

mgF

的作用下伸长了L

。把单位截面积上所受的作用力SF/

称为应力（胁强），单位长度的伸长

LL

称为应变（胁变）。根据胡克定律在弹性限度内应力与应变成正

比，即

LL

Y

SF

或

LSFL

Y



(3-3)

其中，Y

是杨氏模量，仅决定于材料本身性质，是表征固体性质的一个物理量。

在(3-3)式右边各个量中，唯有L

用一般长度量具无法测量（如一根长约１m

的

钢丝，在外力作用下产生微小伸长，约0.2mm

的数量级）。为此，本实验用光杠杆原

理测量L

。

1

2a

3b

c0n1n

O

图3-10 光杠杆

1-平面镜；2-后足；3-前足l

l

2.光杠杆测量微小长度变化原理

用光杠杆测量微小长度L

其原理见图3-10所示。设开始平面镜的法线

0on

在水

平位置，在标尺上的标度线

0n

发出的光通过平面镜反射后进入望远镜的像被观察到。

当金属丝伸长后，光杠杆的后足随金属丝下落L

，带动平面镜转一角

，法线

oon

也

转同一角度

。根据光的反射定律，入射光线和反射光线的夹角为

2

，于是在望远镜

中可观察到标度线

1n

的像。

设镜面到标尺距离为D

，光杠杆后足至两前足连线的垂直距离为b

，则有：

bL

t



an

，)(2an

01nnl

Dl

t

∵bL

，Dl

，

角很小，故有

bL

，

Dl

2

所以

Dbl

L

2

(3-4)

又

42

d

S

故 )/(8

2

2mN

lm

bdgLD

Y

 (3-5)

在实验装置已定的情况下，式(3-5)中L

、D

、g

、d

、b

各量均为常数，惟有l

随砝码质量m

的增加而增大。为了使实验结果准确，采用多次测量，测出不同m

时的

l

值，然后，采用逐差法和图解法求得比值lm/

。

四、实验装置

杨氏模量仪主要由测试仪支架和望远镜两部分组成，待测钢丝的上段固定在支架

上，下端被一可以上下移动的夹头夹住，夹头穿过平台，它的下方有砝码钩，用来放

置砝码，使钢丝受力，光杠杆的两前足放在平台横槽内，后足放在可上下移动的夹头

上，当增加砝码时，钢丝伸长，夹头下降。由望远镜读出标尺像的读数，从而求出钢

丝伸长量L

。

五、实验内容

1.杨氏模量仪的调整

（1）平台上放置水平仪，调整三脚架底脚螺丝，使立柱铅直。加2kg

砝码到砝码

托上，使金属丝完全伸直（此砝码不应计入所加作用力mg

之内）。检查金属丝夹头在

平台孔中是否能自由滑动。

（2）将光杠杆放在平台上，前两足放在平台横槽内，后足放在活动夹头上，但不

得与金属丝相碰。调整平台的上下位置，使光杠杆三足尖位于同一水平面上。

2.光杠杆及望远镜尺组的调节 （1）使平面镜基本垂直平台，望远镜水平且与平面镜等高，标尺垂直。沿镜筒的

轴线方向，通过准星观察平面镜内是否有标尺的像，若看不到可左右移动底座并略微

转动，直至平面镜内出现标尺像为止。

（2）调节望远镜目镜，使十字叉丝清晰。转动调焦手轮，使标尺成像清晰，并消

除视差（即当眼睛上下移动时，十字叉丝与标尺像之间没有相对移动）。记下叉丝水

平线对准的标尺刻度

0n

。

3.测量

（1）每次增加1个砝码（１kg

），共8次，依次记下相对应的标尺像读数，然

后每次轻轻取下1个砝码，记下相应的标尺像读数。

（2）用刚卷尺测量金属丝长度Ｌ和平面镜至标尺间的距离D

，各测1次。将光杠

杆放在纸上压出其足迹，用钢直尺测量后足至两前足连线间的距离b

，测1次，用千

分尺在不同位置测量金属丝的直径5次。

注意事项：

（1）调整时反射镜面倾度合适（以

0n

不超过10为限），否则会使读数值超出标尺

的上限。

（2）光杠杆、望远镜和标尺应在开始测量数据前调好，测量数据过程中绝对不得

移动，否则所测得数据无效。

在增减砝码过程中，当金属丝荷重相等时，读数应基本相同，如果相差过大，须

找出原因再重做实验。

合集下载

大学物理实验讲义实验10杨氏模量的测定

大学物理实验讲义实验10杨氏模量的测定

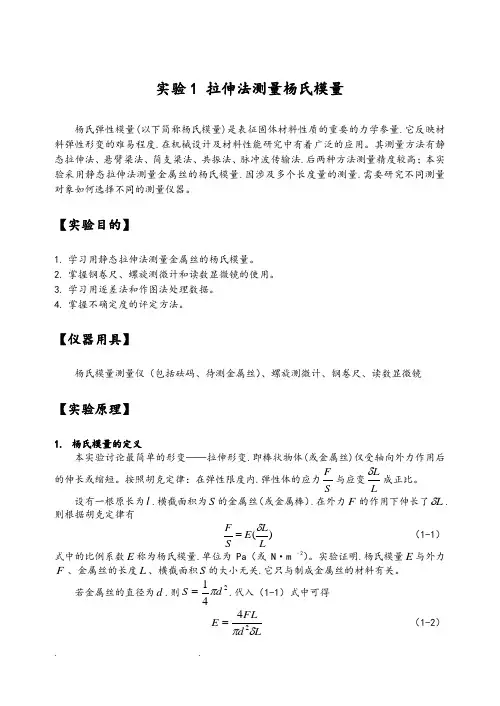

. . 实验1 拉伸法测量杨氏模量
