蓄电池安装质量检查表

电气安全检查表

序号 检查项目 检查内容和标准 存在的问题 整改措施 完成时间/计划完成时间 责任人

1 发电机房、发电机 发电机房房屋是否完好，是否配置应急照明灯，发电机房门口是否有挡鼠板，是否具备灭火器；

发电机开关箱前是否配置绝缘胶垫，房内醒目位置是否悬挂《发电机操作规程》牌，蓄电池充电是否充足，发电机接线是否采用三相五线制，接线正确，电压表完好、无破损；

在发电机启动记录是否写入每次运行日期时间等信息；

发电机与供电网之间的连锁保护装置是否有效，排烟管人能触及的部分是否安装防烫罩，发电机组的转动部位是否安装安全防护罩

2 变压器、变压器室 房屋无渗漏，油浸式变压器室的耐火等级应为一级，门采用阻燃或不燃材料，门应向外开且上锁；通风、照明良好，应配备灭火器

变压器室的门上应有明显标志；

变压器油位在规定的刻度线内，瓷套管、绝缘子清洁干净，无破损裂纹和放电痕迹，接线柱无烧伤，变压器外观整洁、铭牌清晰，外壳、散热管、油枕、防爆管、瓷套管等无渗漏油、无锈蚀、无破裂

杆架式变压器：底座距地面高度不小于2.5m，室外落地 式变压器：底座基础应高于当地最大洪水位，且不得低于0.3m，电缆线、母线的连接点紧固可靠、无发热、放电、烧伤异常现象，有与供电部门签订的供电协议，杆架式变压器周边树木的树枝距变压器外廓距离不得小于1.5m，室外落地式变压器四周应设置安全围栏；

变压器上有明显警示标识并完好，安装避雷器，每年检验避雷器接地的可靠性，变压器外壳接地接零良好，接地极的连接采用40×4mm镀锌扁钢,接地电阻值≤4Ω，接地线螺栓无锈蚀、无松动；

3 配电室、配电柜 配电室房屋完好，无孔缝；屋顶无渗漏，室内整洁；门窗无破损，房门外开，关闭灵活可靠，门口应设置防鼠挡板，入户电缆应采用埋地敷设，沟内必须充沙填实，电缆沟封堵严密，沟内无积水及杂物，电缆沟盖板无破损、无缺失，配置灭火器，配电柜(箱)禁止挂接其他临时用电设备；

免维护蓄电池安装及充放电施工工法

河南第二火电建设公司

辛川川

1.前言

发电厂及变电站中的蓄电池具有重要作用，在大型火电厂蓄电池构成的蓄电池组主要为重要负荷供电，例如主控室、就地操作的主配电装置；各电压等级的厂用配电装置技术控制屏的控制信号回路，以及各级电压配电装置的断路器合闸线圈；汽机和锅炉技术控制屏的控制信号回路，各汽机直流润滑油泵及氢冷直流密封油泵电机；事故照明网络；通信电源及直流实验电源等。系统发生故障时，厂用电中断情况下，蓄电池作为独立电源向继电保护及自动装置，断路器跳闸合闸、通信及事故照明提供工作直流电源，避免断路器失去电源不能跳闸切除故障而导致发电机、主变压器等重要电气设备损坏。

目前大型火电厂较普遍使用的为免维护蓄电池组，全密封结构，具有高性能、长寿命、无污染、免维护、安全可靠等卓越性能。在华润登封2×600MW机组、焦作万方2×300MW机组、华润柏山2×660MW机组几个火电机组中，使用的都为免维护蓄电池组。为在施工中高质量、快速、安全的安装蓄电池以及进行充放电，需采用一种合理、科学的方法指导施工。

2.工法特点

2.0.1 使用本方法，安装快速，工艺美观，利于后期运行维护；

2.0.2 采用本方法对蓄电池组进行充放电，安全快捷。

3.适用范围

适用于台架式安装的免维护蓄电池。

4.工艺原理

用通长槽钢进行基础铺设安装，然后进行蓄电池台架组装。蓄电池组台架组装验收后，把蓄电池按规律排列整齐，按要求进行蓄电池的串、并联连接，从底层蓄电池开始安装，然后逐层安装。蓄电池安装验收后，按规程要求及厂家要求对蓄电池进行充放电，保证蓄电池组稳定可靠投入运行。

5.工序流程及操作要点

5.1施工工艺流程

审查厂家及设计院图纸

检查土建施工是否达到安装条件

施工前安全、技术交底

开箱检查、清点设备．测量单体电压 写出设备缺陷报告单 土建施工完毕、验收合格

安放蓄电池台架槽钢基础

搬运、摆放蓄电池

铅酸蓄电池检查表

铅酸蓄电池检查表是一种用于检查和记录铅酸蓄电池状态的表格。以下是一个简单的铅酸蓄电池检查表的示例：

检查项目 检查内容 结果

外观检查 检查电池外壳是否有损伤、裂纹、变形等异常情况。

标识检查 检查电池标识是否清晰、完整，包括电池型号、额定容量、生产日期等信息。

安装检查 检查电池安装是否牢固，不会松动或脱落。

极性检查 检查电池正负极性是否正确连接。

电压检查 使用万用表测量电池电压，判断电压是否在正常范围内。

液面检检查电池内部电解液液面是否在正常范围内，有无泄漏情况。

检查项目 检查内容 结果

查

温度检查 使用温度计测量电池表面温度，判断温度是否在正常范围内。

充电状态检查 检查电池充电状态是否正常，有无过充或欠充情况。

放电状态检查 通过负载测试检查电池放电状态是否正常，判断放电容量是否达到额定容量。

在实际使用中，铅酸蓄电池检查表可以根据具体需求进行调整和扩展，以包含更多的检查项目和内容。

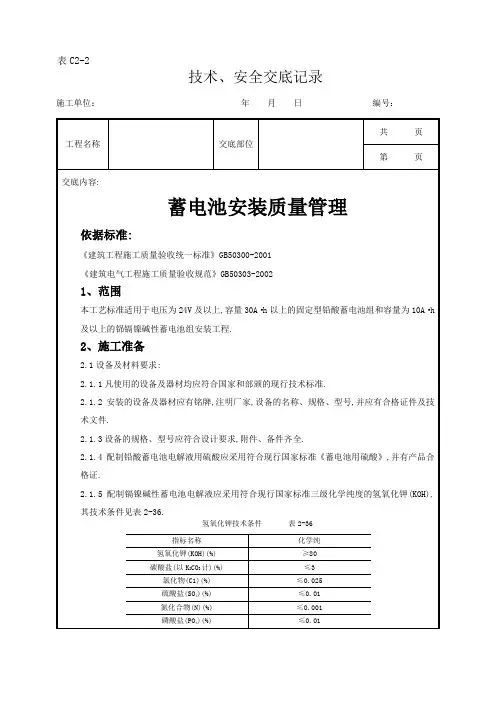

表C2-2

技术、安全交底记录

施工单位： 年 月 日 编号：

工程名称 交底部位 共 页

第 页

交底内容:

蓄电池安装质量管理

依据标准:

《建筑工程施工质量验收统一标准》GB50300-2001

《建筑电气工程施工质量验收规范》GB50303-2002

1、范围

本工艺标准适用于电压为24V及以上,容量30A·h以上的固定型铅酸蓄电池组和容量为10A·h及以上的铞镉镍碱性蓄电池组安装工程.

2、施工准备

2.1设备及材料要求:

2.1.1凡使用的设备及器材均应符合国家和部颁的现行技术标准.

2.1.2安装的设备及器材应有铭牌,注明厂家,设备的名称、规格、型号,并应有合格证件及技术文件.

2.1.3设备的规格、型号应符合设计要求,附件、备件齐全.

2.1.4配制铅酸蓄电池电解液用硫酸应采用符合现行国家标准《蓄电池用硫酸》,并有产品合格证.

2.1.5配制镉镍碱性蓄电池电解液应采用符合现行国家标准三级化学纯度的氢氧化钾(KOH),其技术条件见表2-36.

氢氧化钾技术条件 表2-36

指标名称 化学纯

氢氧化钾(KOH)(%) ≥80

碳酸盐(以K2CO3计)(%) ≤3

氯化物(C1)(%) ≤0.025

硫酸盐(SO4)(%) ≤0.01

氮化合物(N)(%) ≤0.001

磷酸盐(PO4)(%) ≤0.01 表C2-2

技术、安全交底记录

施工单位： 年 月 日 编号：

工程名称 交底部位 共 页

第 页

交底内容:

硅酸盐(SiO3)(%) ≤0.1

钠(Na)(%) ≤2

钙(Ca)(%) ≤0.02

铁(Fe)(%) ≤0.002

重金属(以Ag计)(%) ≤0.003

澄清度试验 合格
