usart引脚定义

- 1 - uart接口引脚定义

UART 接口引脚定义

UART 接口是一种标准的串行接口，用于在两个设备之间传输数据。它常用于连接电脑和外部设备，也常用于两台计算机之间的通信，或者连接网络设备和控制器之间的通信。UART 接口的最大特点就是简单易用，只需要把 TX（Transmit，发送）和 RX（Receive，接收）两个引脚连接，即可完成信号的双向传输。

UART 接口的连接有标准的四个引脚：

（1）TX：发送信号的管脚；

（2）RX：接收信号的管脚；

（3）GND：接地管脚；

（4）VCC：电源输入管脚。

如上四个引脚，就可以完成信号的双向传输， TX 信号由发送设备传送到 RX 管脚，RX 信号由发送设备传送到 TX 管脚。UART 接口中常用的协议有 RS-232、RS-485、RS-422 和 V.34 等。

除此之外，UART 接口还有一些特殊的引脚，用于扩展了 UART 接口功能。比较常见的特殊引脚有：

（1）CTS：清除发送，当有多台串口设备同时发送数据时，可以使用 CTS 引脚来控制信号传输。

（2）RTS：请求发送，在多个串口设备同时发送数据的情况下，可以用 RTS 引脚控制信号传输；

（3）DSR：数据发送准备，用于判断发送设备是否就绪； - 2 - （4）DTR：数据接收准备，用于判断接收设备是否就绪；

（5）RI：线路中断检测，用于检测传输线是否断开；

（6）CD：载波检测，用来检测有无载波信号。

以上就是 UART 接口的定义及其引脚定义，它能够满足大多数串行信号传输的需要。熟练使用 UART 接口可以更好的实现信号传输，以满足不同设备之间的通信需求。

【1】SR【2】DR【3】BRR【4-6】CR1-3【7】GTPR

313029282726252423222120191817

1514131211109876543211CTSLBDTXETCRXNELDLEORENEFE Status Register 状态寄存器 Baud Rate Register 波特率寄存器 Data Register 数据寄存器 Control Register 1-3 控制寄存器1-3 Guard Time and Prescaler Register 保护时间和预分频寄存器

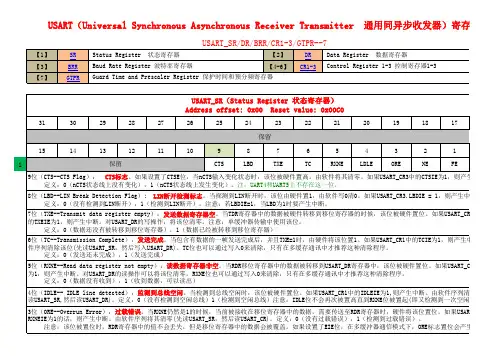

USART_SR（Status Register 状态寄存器）Address offset: 0x00 Reset value: 0x00C0USART（Universal Synchronous Asynchronous Receiver Transmitter 通用同异步收发器）寄存器

保留

保留9位（CTS--CTS Flag）： CTS标志。如果设置了CTSE位，当nCTS输入变化状态时，该位被硬件置高。由软件将其清零。如果USART_CR3中的CTSIE为1，则产生中断。 定义：0（nCTS状态线上没有变化），1（nCTS状态线上发生变化）。注：UART4和UART5上不存在这一位。

4位（IDLE-- IDLE line detected）：监测到总线空闲。当检测到总线空闲时，该位被硬件置位。如果USART_CR1中的IDLEIE为1,则产生中断。由软件序列清除该位(先读USART_SR,然后读USART_DR)。定义：0（没有检测到空闲总线）1（检测到空闲总线）注意：IDLE位不会再次被置高直到RXNE位被置起(即又检测到一次空闲总线)USART_SR/DR/BRR/CR1-3/GTPR--7

6位（TC--Transmission Complete）：发送完成。当包含有数据的一帧发送完成后，并且TXE=1时，由硬件将该位置1。如果USART_CR1中的TCIE为1，则产生中断。由软件序列清除该位(先读USART_SR，然后写入USART_DR)。TC位也可以通过写入0来清除，只有在多缓存通讯中才推荐这种清除程序。 定义：0（发送还未完成），1（发送完成）5位（RXNE--Read data register not empty）：读数据寄存器非空。当RDR移位寄存器中的数据被转移到USART_DR寄存器中，该位被硬件置位。如果USART_CR1.RXNEIE1，则产生中断。对USART_DR的读操作可以将该位清零。RXNE位也可以通过写入0来清除，只有在多缓存通讯中才推荐这种清除程序。 定义：0（数据没有收到），1（收到数据，可以读出）8位（LBD--LIN Break Detection Flag）: LIN断开检测标志。当探测到LIN断开时，该位由硬件置1，由软件写0清0。如果USART_CR3.LBDIE = 1，则产生中断。 定义：0（没有检测到LIN断开），1（检测到LIN断开）。注意：若LBDIE=1，当LBD为1时要产生中断。7位（TXE--Transmit data register empty）：发送数据寄存器空。当TDR寄存器中的数据被硬件转移到移位寄存器的时候，该位被硬件置位。如果USART_CR1寄存器中TXEIE为1，则产生中断。对USART_DR的写操作，将该位清零。注意：单缓冲器传输中使用该位。 定义：0（数据还没有被转移到移位寄存器），1（数据已经被转移到移位寄存器）

串⼝（USART）的理解

⼀、STM32 的 USART 简介 通⽤同步异步收发器(Universal Synchronous Asynchronous Receiver and Transmitter)是⼀个串⾏通信设备，可以灵活地与外部设备进⾏全双⼯数据交换。有别于 USART 还有⼀个 UART(Universal Asynchronous Receiver and Transmitter)，它是在 USART 基础上裁剪掉了同步通信功能，只有异步通信。简单区分同步和异步就是看通信时需不需要对外提供时钟输出，我们平时⽤的串⼝通信基本都是 UART。 串⾏通信⼀般是以帧格式传输数据，即是⼀帧⼀帧的传输，每帧包含有起始信号、数据信息、停⽌信息，可能还有校验信息。USART就是对这些传输参数有具体规定，当然也不是只有唯⼀⼀个参数值，很多参数值都可以⾃定义设置，只是增强它的兼容性。 USART 满⾜外部设备对⼯业标准 NRZ 异步串⾏数据格式的要求，并且使⽤了⼩数波特率发⽣器，可以提供多种波特率，使得它的应⽤更加⼴泛。USART⽀持同步单向通信和半双⼯单线通信；还⽀持局域互连⽹络 LIN、智能卡(SmartCard)协议与 lrDA(红外线数据协会) SIR ENDEC 规范。 USART ⽀持使⽤ DMA，可实现⾼速数据通信。

USART 在 STM32 应⽤最多莫过于“打印”程序信息，⼀般在硬件设计时都会预留⼀个 USART 通信接⼝连接电脑，⽤于在调试程序是可以把⼀些调试信息“打印”在电脑端的串⼝调试助⼿⼯具上，从⽽了解程序运⾏是否正确、如果出错哪具体哪⾥出错等等。USART 功能框图

1. 功能引脚

TX：发送数据输出引脚。

RX：接收数据输⼊引脚。

SW_RX：数据接收引脚，只⽤于单线和智能卡模式，属于内部引脚，没有具体外部引脚。

nRTS：请求以发送(Request To Send)，n 表⽰低电平有效。如果使能 RTS 流控制，当 USART 接收器准备好接收新数据时就会将nRTS 变成低电平；当接收寄存器已满时， nRTS 将被设置为⾼电平。该引脚只适⽤于硬件流控制。

usart_itconfig函数用法

USART_ITConfig函数是STM32单片机库中的一个配置USART中断的函数，它的用法可以帮助开发者在实际应用中充分利用USART模块提供的中断功能。本文将详细介绍USART_ITConfig函数的用法，并逐步回答与其相关的问题，使读者能够更好地理解和应用该函数。

1. USART_ITConfig函数的介绍

USART_ITConfig函数用于使能或禁用USART模块中的特定中断，以控制USART接收或传输过程中的中断处理。该函数的原型如下：

c

void USART_ITConfig(USART_TypeDef* USARTx, uint32_t USART_IT,

FunctionalState NewState);

其中，USARTx表示USART模块的指针，USART_IT表示要使能或禁用的中断类型，NewState表示中断的状态（使能或禁用）。

2. USART_ITConfig函数的参数解析

2.1. USARTx参数：USART模块的指针

USARTx参数用于指定要配置的USART模块。在STM32单片机中，通常有多个USART模块可以选择，如USART1、USART2等。使用时需要根据具体应用选择合适的USART模块。

2.2. USART_IT参数：中断类型

USART_IT参数用于指定要使能或禁用的中断类型。在STM32单片机中，USART模块提供了多个中断类型，包括接收缓冲区非空中断（USART_IT_RXNE）和发送寄存器空中断（USART_IT_TXE）等。使用时需要根据具体需求选择合适的中断类型。

2.3. NewState参数：中断状态

NewState参数用于设置中断的状态，包括使能（ENABLE）和禁用（DISABLE）两种。使用时需要根据具体需求选择合适的中断状态。

3. USART_ITConfig函数的使用步骤及示例代码
