电气安装施工方案(1)

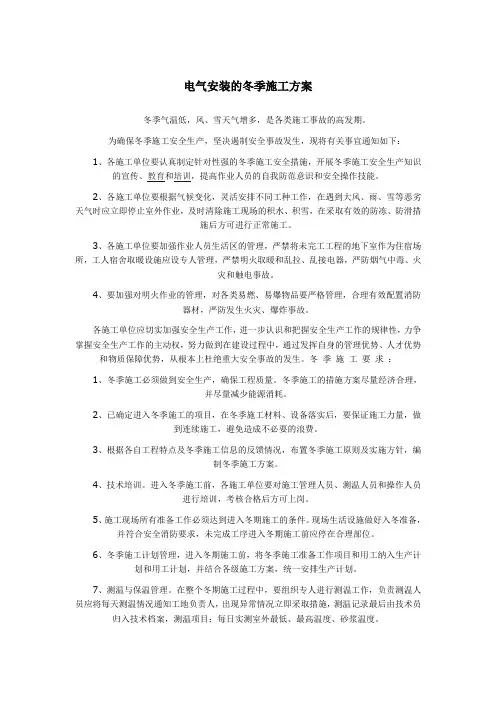

电气安装的冬季施工方案

冬季气温低，风、雪天气增多，是各类施工事故的高发期。

为确保冬季施工安全生产，坚决遏制安全事故发生，现将有关事宜通知如下：

1、各施工单位要认真制定针对性强的冬季施工安全措施，开展冬季施工安全生产知识的宣传、教育和培训，提高作业人员的自我防范意识和安全操作技能。

2、各施工单位要根据气候变化，灵活安排不同工种工作，在遇到大风、雨、雪等恶劣天气时应立即停止室外作业，及时清除施工现场的积水、积雪，在采取有效的防冻、防滑措施后方可进行正常施工。

3、各施工单位要加强作业人员生活区的管理，严禁将未完工工程的地下室作为住宿场所，工人宿舍取暖设施应设专人管理，严禁明火取暖和乱拉、乱接电器，严防烟气中毒、火灾和触电事故。

4、要加强对明火作业的管理，对各类易燃、易爆物品要严格管理，合理有效配置消防器材，严防发生火灾、爆炸事故。

各施工单位应切实加强安全生产工作，进一步认识和把握安全生产工作的规律性，力争掌握安全生产工作的主动权，努力做到在建设过程中，通过发挥自身的管理优势、人才优势和物质保障优势，从根本上杜绝重大安全事故的发生。冬 季 施 工 要 求 ：

1、冬季施工必须做到安全生产，确保工程质量。冬季施工的措施方案尽量经济合理，并尽量减少能源消耗。

2、已确定进入冬季施工的项目，在冬季施工材料、设备落实后，要保证施工力量，做到连续施工，避免造成不必要的浪费。

3、根据各自工程特点及冬季施工信息的反馈情况，布置冬季施工原则及实施方针，编制冬季施工方案。

4、技术培训。进入冬季施工前，各施工单位要对施工管理人员、测温人员和操作人员进行培训，考核合格后方可上岗。

5、施工现场所有准备工作必须达到进入冬期施工的条件。现场生活设施做好入冬准备，并符合安全消防要求，未完成工序进入冬期施工前应停在合理部位。

6、冬季施工计划管理，进入冬期施工前，将冬季施工准备工作项目和用工纳入生产计划和用工计划，并结合各级施工方案，统一安排生产计划。

电气（强电）工程施工方案

（1）电气（强电）工程安装程序

1）施工顺序：先地下后地上，先室内后室外的施工原则。先变电后动力、照明；先预埋后安装。

2）施工程序：施工准备—→预留预埋—→变配电设备安装—→配管配线（电缆）—→控制装置—→照明器具安装—→调试—→分区送电调试—→全系统送电调试。

3）在保证施工进度及创优量工程的前提下，与土建同步，并且紧密配合，做好预留预埋工作。

（2）电气（强电）工程主要施工方法

1）防雷接地施工

本工程的接地利用建筑物的主筋作为接地极，预留引出线，以备接地达不到设计要求作后备用。

利用基础接地体安装：利用无防水底板钢筋或深基础作接地体或柱内4 根主筋及平台钢筋，按设计图纸尺寸位置，标好位置，将底板钢筋搭接焊好，再将柱主筋（4 根）底部与底板筋搭接焊好，并在室外地面以下将主筋焊好连接板，清除药皮，并将两根主筋用色漆做好标记，以便引出和检查。

接地干线安装：首先进行接地干线的调直、测位、打眼、煨弯，并将断接卡子及接地端子装好，然后按设计要求位置尺寸挖沟，将扁钢放平埋入，接地干线末端露出地面不应超过0.5m，以便接引地线。

引下线暗敷设：先将所需扁钢（或园刚）用手锤进行调直，将引下线运至安装地点，按设计要求随建筑物引上挂好，及时将引下线的下端与接地体焊接好，随着建筑物的逐步增高将引下线敷设与建筑物内至屋顶为止，焊接后应敲掉药皮并刷防锈漆（现浇混凝土除外）。

引下线明敷设：将调直的引下线运送到安装地点，用绳吊升至最高点，然后由上而下逐点固定，直至安装断接卡子处，如需接头或安装断接卡子，进行焊接，焊接后清除药皮刷防锈漆。

避雷网安装：将调直的引下线运送到安装地点，用绳提升至最高点、顺直，敷设、卡固、焊接连接成一体，同引下线连成一体，焊接处清除药皮刷防锈漆及铅油。

均压环安装：直接利用结构内的结构钢筋，用20cm 的连接钢筋头与暗敷的避雷网或楼板内的钢筋相焊接成一体，并与柱筋中引下线连接成一体。

安表D1

安全专项施工方案、安全技术措施报审表

工程名称：西霞花园一期5#楼工程 编号：

致： 洛阳炼化工程建设监理有限责任公司（监理）

我方已根据施工合同的有关规定完成了 电气安装

工程专项施工方案、安全技术措施的编制，并经我单位上级技术负责人审查批准，请予以审查。

附：安全施工方案、安全技术措施

1、电气安装施工方案

承包单位（章）

项 目 经 理

日 期

安全监理工程师审批意见：

安全监理人员

日 期

总监理工程师审查意见：

总监理工程师

日 期

西 霞 花 园 5# 楼 工 程

电

气

安

装

施

工

方

案

编制：

审核：

审批：

施工单位：洛阳炼化工程有限责任公司

编制日期：二〇一〇年五月十四日

目 录

1、工程概况

1.1工程简介

1.2 工程特点

浏阳市五环建设开发有限公司 电气安装工程

1

彩虹谷（一期）A-1#楼、A-2#楼

电

气

安

装

施

工

组

织

设

计

浏阳市五环建设开发有限公司

彩虹谷（一期）项目经理部

二0一三年七月

浏阳市五环建设开发有限公司 电气安装工程

2 一、工程概况

本工程由浏阳市英爱房地产开发有限公司投资兴建，

勘察，湖南省建筑科学研究院设计，湖南省浏阳市建设监理有限公司监理，浏阳市五环建设开发有限公司施工。工程地址位于浏阳市浏阳市，施工用水、用电已接至施工现场，施工场地现已平整。

本工程为基础以开挖基础为主、局部为夯扩桩基础，上部为框架结构七层，A-1#楼建筑面积6174.25㎡，建筑高度为23.10m，A-2#楼建筑面积6568.38㎡，建筑高度为23.10m.建筑工程设计使用年限为50年，耐火等级地上为二级，屋面防水等级一级，设计抗震裂度小于6度。

系统设计概况：

1、该工程电气工程包括照明配电系统、动力配电系统。

本工程一层设有配电室负责本建筑物供电，所需电源引自小区变配电所，变配电所的设计满足本工程的用电负荷等级要求，配电采用TN-C-S系统，PEN需进行重复接地，并在该楼配电室出分N与E线，以下配线N线PE线分开，且不再混接。

2、防雷接地系统：本工程防雷等级为三类，设置总等电位联结。接地体采用基础内2根主筋，防雷引下线采用柱内2根大于￠16圆钢。屋顶采用￠10的镀锌圆钢设避雷带，避雷装置采用40*4镀锌扁钢。

3、弱电系统：由电视、电话、网络组成。采用树干式及放射式布线方式。导线沿线槽及穿管敷设。

二、质量方针和质量、安全、文明施工目标

1、质量、安全、文明施工目标及措施 浏阳市五环建设开发有限公司 电气安装工程
