石油化工油品储罐自动化仪表及工程设计

张华莎

【摘 要】总结了近年来石油化工储运罐区中油品储罐的自动化仪表选型及工程设计方案,根据罐区生产运行和自动化测量及控制的需要,介绍了油品储罐的温度、压力、液位等仪表的选型,重点阐述了几种主要的储罐液位测量仪表的设计要点,列举了常用的仪表取源过程接口规格.根据罐区特点讨论了开关阀的设置和选型,涉及了供电、供气、电缆敷设等工程设计的相关内容.分析了工程设计相关的各种因素和仪表配置问题,从工程实施的角度介绍了实用可行的工程设计方法.

【期刊名称】《石油化工自动化》

【年(卷),期】2015(051)006

【总页数】8页(P6-13)

【关键词】石油化工;油品储罐;储罐自动化仪表;储罐液位测量仪表;罐区开关阀;工程设计

【作 者】张华莎

【作者单位】中国石化工程建设有限公司,北京100101

【正文语种】中 文

【中图分类】TP273

石油化工储运罐区的自动化仪表选型和工程设计与生产装置有所不同，油品储罐的工艺运行特点是容量大、控制对象时间常数大、操作周期长、间歇时间长。储罐的测量和控制主要满足两方面的要求： 控制储罐的存储量，完成收油、发油等生产任务；罐区库存量的计量管理。

罐区最重要的监控仪表是液位连续测量仪表(以下简称液位仪表)。储罐用的雷达液位计、伺服液位计等具有测量范围宽、测量精度高的特点，适用介质条件和安装形式复杂，与炼油装置常用仪表的测量原理、测量方式不同，生产厂家有限。长期以来，作为一种“另类仪表”，合理设计、合适选型对于生产运行和应用至关重要。罐区开关阀是实现储运自动化的重要执行设备，随着国内石油化工行业储运系统自动化的发展，应用日趋广泛，彻底地改变了人工操作的状态。根据不同的安全操作要求和动力源，罐区开关阀的选择也有不同的考虑。

针对罐区仪表的特殊性，笔者从工程设计的角度详细讨论了储罐测量仪表的选型原则、正确的测量方法、设计应考虑和注意的问题，提出了规范合理、切实可行的自动化仪表选型和工程设计方案。

标准文档

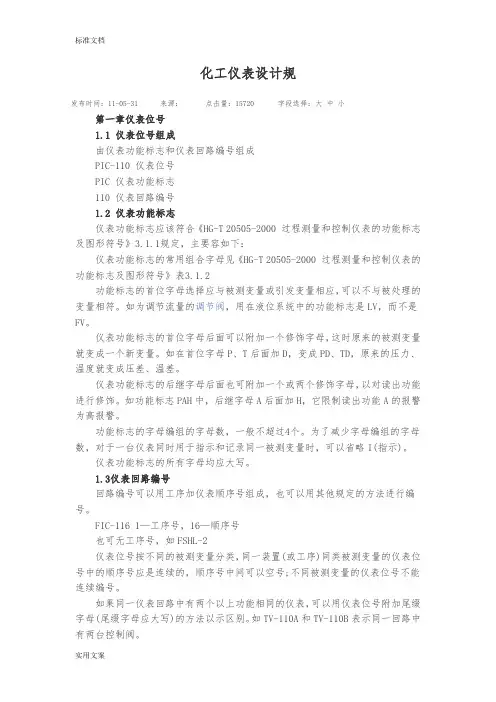

实用文案 化工仪表设计规

发布时间：11-05-31 来源： 点击量：15720 字段选择：大 中 小

第一章仪表位号

1.1 仪表位号组成

由仪表功能标志和仪表回路编号组成

PIC-110 仪表位号

PIC 仪表功能标志

110 仪表回路编号

1.2 仪表功能标志

仪表功能标志应该符合《HG-T 20505-2000 过程测量和控制仪表的功能标志及图形符号》3.1.1规定，主要容如下：

仪表功能标志的常用组合字母见《HG-T 20505-2000 过程测量和控制仪表的功能标志及图形符号》表3.1.2

功能标志的首位字母选择应与被测变量或引发变量相应，可以不与被处理的变量相符。如为调节流量的调节阀，用在液位系统中的功能标志是LV，而不是FV。

仪表功能标志的首位字母后面可以附加一个修饰字母，这时原来的被测变量就变成一个新变量。如在首位字母P、T后面加D，变成PD、TD，原来的压力、温度就变成压差、温差。

仪表功能标志的后继字母后面也可附加一个或两个修饰字母，以对读出功能进行修饰。如功能标志PAH中，后继字母A后面加H，它限制读出功能A的报警为高报警。

功能标志的字母编组的字母数，一般不超过4个。为了减少字母编组的字母数，对于一台仪表同时用于指示和记录同一被测变量时，可以省略I(指示)。

仪表功能标志的所有字母均应大写。

1.3仪表回路编号

回路编号可以用工序加仪表顺序号组成，也可以用其他规定的方法进行编号。

FIC-116 1—工序号，16—顺序号

也可无工序号，如FSHL-2

仪表位号按不同的被测变量分类，同一装置(或工序)同类被测变量的仪表位号中的顺序号应是连续的，顺序号中间可以空号;不同被测变量的仪表位号不能连续编号。

如果同一仪表回路中有两个以上功能相同的仪表，可以用仪表位号附加尾缀字母(尾缀字母应大写)的方法以示区别。如TV-110A和TV-110B表示同一回路中有两台控制阀。 标准文档

石油化工自动化仪表选型设计规范

一、引言

石油化工行业是国民经济的重要组成部分，自动化仪表在该行业的应用具有重要意义。为了确保石油化工生产过程的安全、高效和可靠运行，本文将制定石油化工自动化仪表选型设计规范，以指导相关工程师在选型设计过程中的操作。

二、选型设计原则

1. 安全性原则：选型的仪表必须符合国家相关法规和标准，能够在石油化工生产过程中确保安全操作。

2. 可靠性原则：选型的仪表应具备高可靠性，能够在恶劣的工作环境下长期稳定运行，减少因仪表故障引起的生产事故和停工。

3. 精确性原则：选型的仪表应具备高精确度，能够准确测量和控制石油化工生产过程中的各项参数，提高产品质量和生产效率。

4. 经济性原则：选型的仪表应具备合理的价格和维护成本，能够在满足技术要求的前提下降低投资和运营成本。

三、选型设计步骤

1. 确定仪表种类：根据石油化工生产过程的特点和需求，确定所需的仪表种类，如压力传感器、温度传感器、液位计等。

2. 确定技术指标：根据生产过程中需要测量和控制的参数，确定仪表的技术指标，如测量范围、精确度、响应时间等。

3. 选择供应商：通过市场调研和评估，选择具有良好信誉和经验的供应商，确保选型的仪表质量和服务水平。 4. 进行技术比较：根据选定的仪表种类和技术指标，对不同供应商的产品进行技术比较，评估其性能和适用性。

5. 进行经济比较：在满足技术要求的前提下，对不同供应商的产品进行经济比较，考虑价格、维护成本和寿命等因素。

6. 进行可行性分析：综合考虑技术和经济因素，对各个选型方案进行可行性分析，选择最优方案。

7. 编制选型报告：根据选型结果，编制选型报告，包括选型方案、技术参数、经济分析和推荐意见等内容。

四、选型设计要点

1. 了解工艺流程：在选型设计过程中，需要充分了解石油化工生产过程的工艺流程，明确仪表的作用和要求。

2. 考虑环境因素：石油化工生产过程中常常存在高温、高压、腐蚀等恶劣环境，选型的仪表应能够适应这些环境要求。

仪表选型设计规范SH30051999

篇一：仪表规范目录

自控专业工程设计用标准及规范

1 行业法规及管理规定

1.1 化工厂初步设计内容深度规定[(88)化基设字第251号]

1.2 化工厂初步设计内容深度规定中有关内容更改的补充[(92)化基发字第695号]

1.3 自控专业施工图设计内容深度规定(HG 20506)

1.4 化工装置自控工程设计规定(HG/T 20636~20639)

1.4.1 自控专业设计管理规定(HG/T 20636)

1 自控专业的职责范围(HG/T 20636.1)

2 自控专业与工艺、系统专业的设计条件关系(HG/T 20636.2)

3 自控专业与管道专业的设计分工(HG/T 20636.3)

4 自控专业与电气专业的设计分工(HG/T 20636.4)

5 自控专业与电信、机泵及安全（消防）专业的设计分工(HG/T 20636.5)

6 自控专业工程设计的任务(HG/T 20636.6)

7 自控专业工程设计的程序(HG/T 20636.7)

8 自控专业工程设计质量保证程序(HG/T 20636.8) 9 自控专业工程设计文件校审提要(HG/T 20636.9)

10 自控专业工程设计文件的控制程序(HG/T 20636.10)

1.4.2 自控专业工程设计文件的编制规定(HG/T 20637)

1 自控专业工程设计文件的组成和编制(HG/T 20637.1)

2 自控专业工程设计用图形符号和文字代号(HG/T 20637.2)

3 仪表设计规定的编制(HG/T 20637.3)

4 仪表施工安装要求的编制(HG/T 20637.4)

5 仪表请购单的编制(HG/T 20637.5)

6 仪表技术说明书的编制(HG/T 20637.6)

7 仪表安装材料的统计(HG/T 20637.7)

8 仪表辅助设备及电缆、管缆的编号(HG/T 20637.8)

1.4.3 自控专业工程设计文件的深度规定(HG/T 20638)
