镀锌层厚度测量方法

热镀锌层均匀性、附着性和厚度测试试验方法

1. 热镀锌层均匀性试验硫酸铜试验

 硫酸铜溶液的制备:

将36 g五水硫酸铜(CuSO4- 5H2O)加入100 mL的蒸馋水中，加热溶解后 再冷却至室温，每升溶液加1 g氢氧化铜或碱式碳酸铜［Cu(OH)2或Cu2Co3(OH)2］搅拌均匀，静置 24 h以上,过滤或吸出上面澄清的溶液备用。硫酸铜溶液在温度18 °C时的密度应为1.18 g/cm3，否则应以硫酸铜溶液或蒸馅水进行调整。

 硫酸铜溶液的用量:

按试样表面积不少于8 mL/cm2。

 配置的硫酸铜溶液可用于多次试验，但最多不应超过15次。

 试验样品的准备：

 应按材质、材料规格、产品形状选取有代表性的试样；

 试样切成适当大小后，应与产品在同一工艺条件下镀锌；

 试样测试面积不小于100 cm2,钢板试样尺寸为100mm×100mm。先将试件的两端各去掉5cm,热后分别从试件的两端和中间共取3个试样。试样加工时不应损坏镀锌层表面。

 螺栓、螺母取原件做硫酸铜试验。

 试验条件：

 用于试验的容器不得与硫酸铜溶液发生化学反应，并应有足够容积使试样在溶液中浸没，试样外缘距容器壁应不小于25mm。

 试验时硫酸铜溶液的温度应为(18±2)℃。

 试验过程：

1) 试样表面处理:将准备好的试样用四氯化碳、苯等有机溶剂擦拭，用流水冲洗、净布擦干,将试件 露出的基本金属处涂以油漆或石蜡，方可进行试验。

2) 浸蚀试验：将表面处理好的试样浸入硫酸铜溶液中，此时不得搅动溶液，也不得移动容器。

3) 1 min后取出试样，用毛刷除掉试样表面孔眼处的沉淀物，用流水冲洗、净布擦干，立即进行下一次浸蚀，直至试验浸蚀终点为止。

 浸蚀结果及耐浸蚀试验次数的确定：

经上述试验，试样的基本金属上产生红色金属铜时应作为试验浸蚀终点。但下列情况不作为浸蚀终点：

a）距试样端部25mm内有金属铜附着；

一、非破坏性测量方法

镀锌层厚度仪：使用专业的镀锌层厚度仪可以非破坏性地测量镀锌板的锌层厚度。该仪器利用电磁感应原理或磁性原理，通过测量电磁感应或磁场的变化来计算锌层的厚度。操作简便、快速，并且不会损坏镀锌板表面。

超声波测量法：超声波测量法利用超声波的传播速度与材料密度的关系，通过测量超声波在镀锌板上的传播时间来计算锌层的厚度。这种方法适用于不同形状和尺寸的镀锌板，具有高精度和可靠性。

二、破坏性测量方法

金相显微镜法：该方法需要取下镀锌板的样品，并通过金相显微镜观察样品的横截面。在显微镜下，可以清晰地看到锌层和基材之间的界面，并利用显微测量仪测量锌层的厚度。

切割法：该方法是通过在镀锌板上进行切割，然后使用量规或显微镜等工具测量切割面上锌层的厚度。这种方法相对简单，但需要对镀锌板进行破坏性处理，仅适用于少量样品或特殊情况。

无论采用何种方法进行镀锌板锌层的测量，都需要注意以下几点：

选择合适的测量位置：在进行测量前，应选择典型或代表性的位置进行测量，以确保测量结果的准确性和代表性。

重复测量并取平均值：为了提高测量结果的可靠性，建议在同一位置进行多次测量，并计算平均值来减小测量误差。

校准仪器：无论是非破坏性测量方法还是破坏性测量方法，都应定期校准使用的测量仪器，确保其准确性和稳定性。

注意测量环境：在进行测量时，应注意环境的影响。避免强磁场、电磁干扰或其他可能干扰测量结果的因素。

防护措施：在进行破坏性测量时，需要注意安全和防护措施，以避免对人员和设备造成伤害。

质量管理：对于大规模生产的镀锌板，建议建立完善的质量管理体系，包括镀锌层厚度的实时监测和记录，以确保产品质量的稳定性和一致性。

深圳市林上科技有限公司

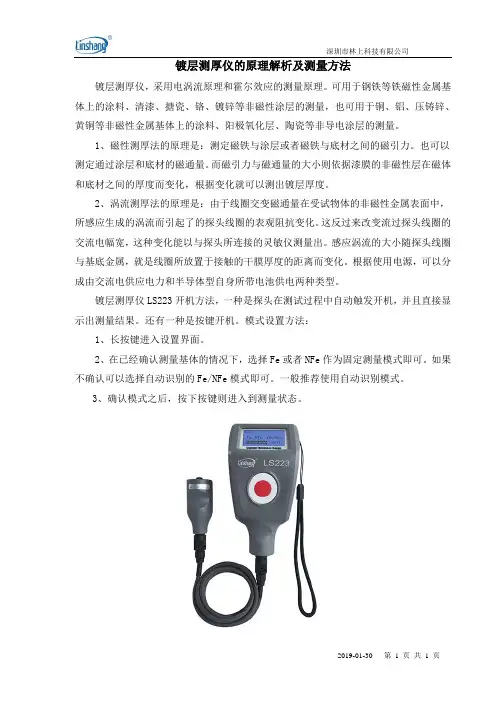

2019-01-30 第 1 页 共 1 页 镀层测厚仪的原理解析及测量方法

镀层测厚仪，采用电涡流原理和霍尔效应的测量原理。可用于钢铁等铁磁性金属基体上的涂料、清漆、搪瓷、铬、镀锌等非磁性涂层的测量，也可用于铜、铝、压铸锌、黄铜等非磁性金属基体上的涂料、阳极氧化层、陶瓷等非导电涂层的测量。

1、磁性测厚法的原理是：测定磁铁与涂层或者磁铁与底材之间的磁引力。也可以测定通过涂层和底材的磁通量。而磁引力与磁通量的大小则依据漆膜的非磁性层在磁体和底材之间的厚度而变化，根据变化就可以测出镀层厚度。

2、涡流测厚法的原理是：由于线圈交变磁通量在受试物体的非磁性金属表面中，所感应生成的涡流而引起了的探头线圈的表观阻抗变化。这反过来改变流过探头线圈的交流电幅宽，这种变化能以与探头所连接的灵敏仪测量出。感应涡流的大小随探头线圈与基底金属，就是线圈所放置于接触的干膜厚度的距离而变化。根据使用电源，可以分成由交流电供应电力和半导体型自身所带电池供电两种类型。

镀层测厚仪LS223开机方法，一种是探头在测试过程中自动触发开机，并且直接显示出测量结果。还有一种是按键开机。模式设置方法：

1、长按键进入设置界面。

2、在已经确认测量基体的情况下，选择Fe或者NFe作为固定测量模式即可。如果不确认可以选择自动识别的Fe/NFe模式即可。一般推荐使用自动识别模式。

3、确认模式之后，按下按键则进入到测量状态。

镀锌板国标锌层厚度测量

镀锌板是目前应用最广泛的金属材料之一，不仅可以用于建筑物的外墙、屋顶等装饰材料，还可以制作汽车零部件、电器零件等。在生产过程中，为了保证镀锌板的防腐性能和使用寿命，需要对其涂覆的锌层进行厚度测量。以下是详细的测量步骤：

一、准备工作

1.测量仪器：涂层厚度计

2.校准涂层厚度计，保证测量精确度。

3.准备测量板材的基础资料（板厚、型号、镀层等级等）。

4.确定测量位置和测量方向。

5.使用毛刷清洁测量区域，防止测量结果受到杂质干扰。

二、测量操作

1.打开涂层厚度计，将探头放置在测量板材上。

2.根据仪器所设的曝光时间进行测量，保证数据稳定后进行读数。

3.每个测量点至少测量三次，取平均值作为最终测量结果。

4.通过测量结果，判断所测板材的锌层厚度是否符合国家标准要求。

三、测量结果分析

1.锌层厚度符合国家标准要求：可用于生产或出售。

2.锌层厚度低于国家标准要求：可能会引起镀锌板的腐蚀，需及时处理。

3.锌层厚度高于标准要求：不会改善产品的使用寿命，存在浪费资源的问题，应尽快调整生产工艺。

总之，镀锌板国标锌层厚度测量是保证产品质量的重要环节。通过仪器的精准测量，可以及时发现质量问题，保障用户权益。最后，提醒大家在选购镀锌板时一定要选择合格产品，尽量避免不必要的损失。
