射线检测评片原始记录

*********************有限公司

射 线 检 测 原 始 记 录 编号：**/QR-32-4

产品编号：

工件 材料牌号

检测条件及工艺参数 源种类 √X 设备型号

焦点尺寸 胶片牌号

增感方式 √ Pb 胶片规格

像质计型号 冲洗条件 自动 手工

显影液配方 显影条件 时间5min；温度20+1℃

照相质量等级 AB 底片黑度 1.2-3.5

焊缝编号

板厚 mm

透照方式

L1（焦距）mm

能量KV

管电流mA

曝光时间min

要求像质指数

焊缝长度mm

一次透照长度mm

合格级别 （级）

要求检测比例 %

实际检测比例 %

检测标准 JB4730-94 检测工艺编号

合格片数 A类焊缝(张) B类焊缝(张) 相交焊缝(张) 共计(张) 最终评定结果 Ⅰ级(张) Ⅱ级(张) Ⅲ级(张) Ⅳ级（张）

缺陷及返修情况说明 检测结果

1、 本台产品返修共计 处，最高返修次数

次。

2、 超标缺陷部位返修后经复验合格。

3、 返修部位原缺陷情况见焊缝射线检测底片评定表 。 1、 本台产品焊缝质量符合 级的要求，结果合格。

2、 检测位置及底片情况详见焊缝射线底片评定表及射线检测位置示意图（另附）。

报告人：

年 月 日 审核人：

年 月 日 无损检测专用章

年 月 日

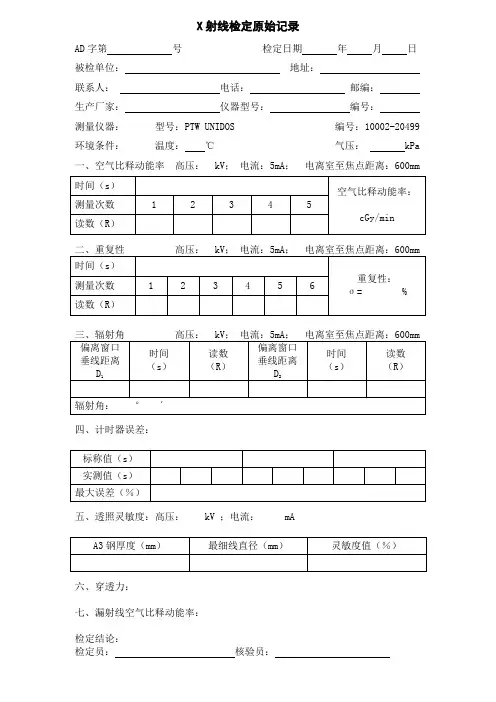

X射线检定原始记录

AD字第 号 检定日期 年 月 日

被检单位： 地址：

联系人： 电话： 邮编：

生产厂家： 仪器型号： 编号：

测量仪器： 型号：PTW UNIDOS 编号：10002-20499

环境条件： 温度： ℃ 气压： kPa

一、空气比释动能率 高压： kV； 电流：5mA； 电离室至焦点距离：600mm

时间（s） 空气比释动能率：

cGy/min 测量次数 1 2 3 4 5

读数（R）

二、重复性 高压： kV； 电流：5mA； 电离室至焦点距离：600mm

时间（s）

重复性：

σ= % 测量次数 1 2 3 4 5 6

读数（R）

三、辐射角 高压： kV； 电流：5mA； 电离室至焦点距离：600mm

偏离窗口

垂线距离

D1 时间

（s） 读数

（R） 偏离窗口

垂线距离

D2 时间

（s） 读数

（R）

辐射角： ° ´

四、计时器误差：

标称值（s）

实测值（s）

最大误差（％）

五、透照灵敏度：高压： kV ；电流： mA

A3钢厚度（mm） 最细线直径（mm） 灵敏度值（％）

六、穿透力：

七、漏射线空气比释动能率：

检定结论：

检定员： 核验员：

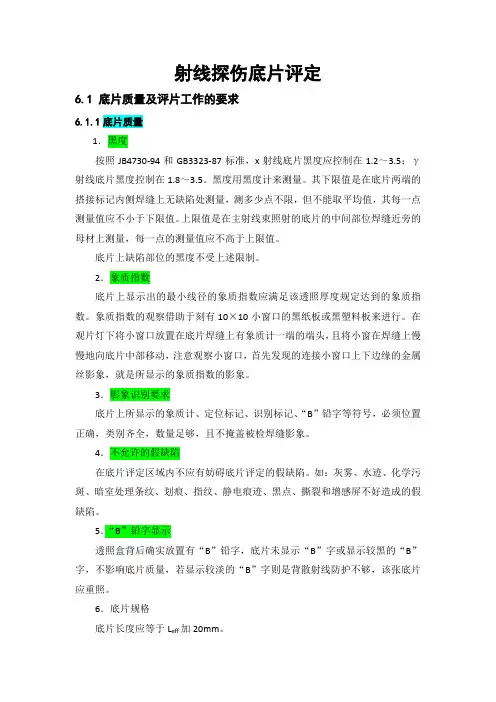

射线探伤底片评定

6.1 底片质量及评片工作的要求

6.1.1底片质量

1．黑度

按照JB4730-94和GB3323-87标准，x射线底片黑度应控制在1.2～3.5；γ

射线底片黑度控制在1.8～3.5。黑度用黑度计来测量。其下限值是在底片两端的

搭接标记内侧焊缝上无缺陷处测量，测多少点不限，但不能取平均值，其每一点

测量值应不小于下限值。上限值是在主射线束照射的底片的中间部位焊缝近旁的

母材上测量，每一点的测量值应不高于上限值。

底片上缺陷部位的黑度不受上述限制。

2．象质指数

底片上显示出的最小线径的象质指数应满足该透照厚度规定达到的象质指

数。象质指数的观察借助于刻有10×10小窗口的黑纸板或黑塑料板来进行。在

观片灯下将小窗口放置在底片焊缝上有象质计一端的端头，且将小窗在焊缝上慢

慢地向底片中部移动，注意观察小窗口，首先发现的连接小窗口上下边缘的金属

丝影象，就是所显示的象质指数的影象。

3．影象识别要求

底片上所显示的象质计、定位标记、识别标记、“B”铅字等符号，必须位置

正确，类别齐全，数量足够，且不掩盖被检焊缝影象。

4．不允许的假缺陷

在底片评定区域内不应有妨碍底片评定的假缺陷。如：灰雾、水迹、化学污

斑、暗室处理条纹、划痕、指纹、静电痕迹、黑点、撕裂和增感屏不好造成的假

缺陷。

5．“B”铅字显示

透照盒背后确实放置有“B”铅字，底片未显示“B”字或显示较黑的“B”

字，不影响底片质量，若显示较淡的“B”字则是背散射线防护不够，该张底片

应重照。

6．底片规格

底片长度应等于Leff加20mm。 底片宽度应容纳下焊缝和热影响区的宽度和焊缝两边所放各种铅质符号。

7．焊缝影象位置

透照焊缝的部位，必须平行显示在底片的中部，若有丁字口也要置于底片中

间部位。底片不允许有白头。

6.1.2评片工作条件

1．评片应有专用的评片室。评片室的光线应稍暗一些，室内的照明不应在

底片上产生反射光。评片室应宁静、卫生、通风良好。工作台上应能妥善放置观

射线检测评片技巧

评片技巧是放射科技师的重要职责之一，因此需要具备良好的医学知识背景以及丰富的工作经验。下面将介绍一些常用的射线检测评片技巧：

1.仔细观察：评片时应仔细观察片子中的每个细节，包括骨骼结构的完整性、软组织的异常、器官的形态和大小等。对于不同的放射线检查，要注意观察与该检查相关的特定结构。

2.正确的标记和定位：评片时，对于每一张片子都要正确标记左右、上下、前后，确保能准确的判断疾病的位置和性质。同时，片子的取向也需要正确，以便医生能够准确判断。

3.对比度的评估：评估片子的对比度是非常重要的，它可以决定影像的清晰度以及对病变的显示情况。对比度的选择应根据具体病情来决定，过高或过低的对比度都会影响医生的判断。

4.病变的形态学特征：根据病变的形态学特征，可以判断病变的良恶性及其可能的病理类型。例如，恶性肿瘤通常具有不规则的形状，边界模糊，而良性肿瘤则具有规则的形状，边界清晰。

5.密度和纹理的评估：除了形态学特征外，片子中的密度和纹理也是非常重要的评估指标。密度的不均匀分布可以提示病灶的存在，而纹理的变化可以反映器官或组织的病变情况。

6.与患者病史的结合：评估片子时，要结合患者的病史以及其他检查结果，以便作出更准确的诊断。一个病变的诊断不仅依赖于片子本身的表现，还需与其他信息相结合。 7.及时反馈：评片后，要及时向医生提供评估结果。有时射线检查是为了排除疾病，如果片子未显示明确的异常，可以适当提醒医生对其他病因进行考虑。

8.不断学习和提升：射线检测评片技巧是一个不断学习和提升的过程。放射科技师应不断学习新的医学知识，了解新的技术和方法，并在实践中不断积累经验，提升自己的评片水平。

总而言之，射线检测评片技巧是放射科技师在工作中不可或缺的一部分。通过合理的评片技巧，可以为医生提供准确的诊断信息，为患者的治疗和康复提供有力的支持。放射科技师需要综合运用医学知识、工作经验和专业技能，不断提高自身评片水平，提供更优质的服务。
