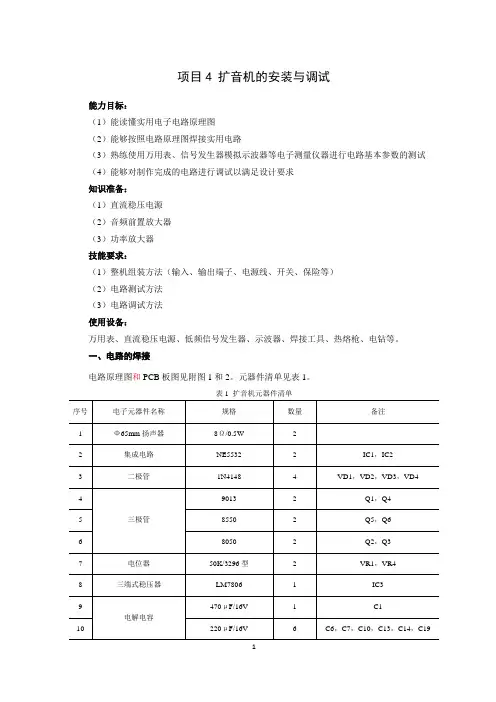

项目4 扩音机的安装与调试能力目标：（1）能读懂实用电子电路原理图（2）能够按照电路原理图焊接实用电路（3）熟练使用万用表、信号发生器模拟示波器等电子测量仪器进行电路基本参数的测试（4）能够对制作完成的电路进行调试以满足设计要求知识准备：（1）直流稳压电源（2）音频前置放大器（3）功率放大器技能要求：（1）整机组装方法（输入、输出端子、电源线、开关、保险等）（2）电路测试方法（3）电路调试方法使用设备：万用表、直流稳压电源、低频信号发生器、示波器、焊接工具、热熔枪、电钻等。

一、电路的焊接电路原理图和PCB板图见附图1和2。

元器件清单见表1。

表1 扩音机元器件清单（1）按照电路原理图，在PCB板上焊接电路。

电路板有两块，分别是左声道和右声道。

（2）每个声道都有音频前置放大器和功率放大器两部分，两部分都用9V 直流稳压电源供电。

功率放大器部分直接用9V 电源供电，音频前置放大器部分在9V 电源后加一片7806（固定在一块电路板上），即运放NE5532由6V 直流稳压电源供电。

（3）先焊电路板中间的小元件，再焊大元件，焊接顺序为：IN4148---电阻---IC 插座---LM7806（注意字面朝上，平放）---2针、3针、4针插座---104电容---电解电容（2.2μ）---三极管---电解电容（47μ、220μ、470μ）---电位器。

（4）焊接引线插座时要注意方向。

焊接完成电路如图1所示。

三、扩音机的安装（1）做线：包括电源线，插头线、变压器与电路板的连接线、排线。

（2）根据电路板的尺寸选择合适的外壳，在外壳上打出合适的孔：前面板安装mp3解码器，后面板安装电源插孔和信号插孔，侧面安装两个扬声器。

（3）mp3解码器直接接9V 直流稳压电源。

（4）将mp3解码器、两块电路板、电源插孔、信号插孔、扬声器等连接好，其中有裸线的地方要用热缩管套好。

（5）电路板、扬声器、mp3解码器等要用热熔胶跟外壳固定。

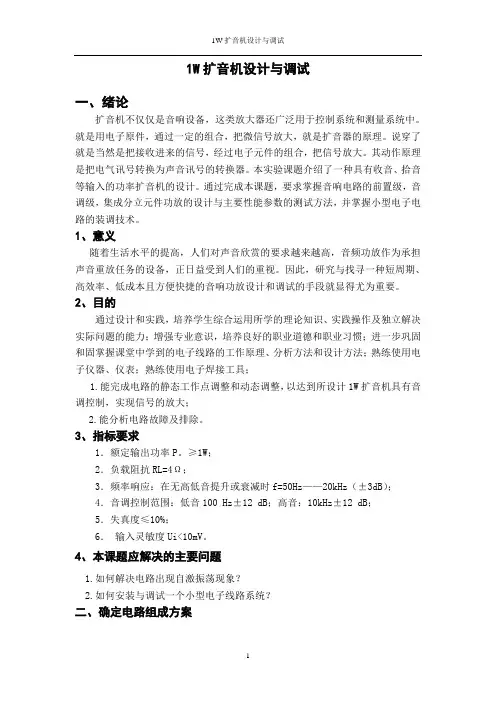

1W扩音机设计与调试一、绪论扩音机不仅仅是音响设备，这类放大器还广泛用于控制系统和测量系统中。

就是用电子原件，通过一定的组合，把微信号放大，就是扩音器的原理。

说穿了就是当然是把接收进来的信号，经过电子元件的组合，把信号放大。

其动作原理是把电气讯号转换为声音讯号的转换器。

本实验课题介绍了一种具有收音、拾音等输入的功率扩音机的设计。

通过完成本课题，要求掌握音响电路的前置级，音调级，集成分立元件功放的设计与主要性能参数的测试方法，并掌握小型电子电路的装调技术。

1、意义随着生活水平的提高，人们对声音欣赏的要求越来越高，音频功放作为承担声音重放任务的设备，正日益受到人们的重视。

因此，研究与找寻一种短周期、高效率、低成本且方便快捷的音响功放设计和调试的手段就显得尤为重要。

2、目的通过设计和实践，培养学生综合运用所学的理论知识、实践操作及独立解决实际问题的能力；增强专业意识，培养良好的职业道德和职业习惯；进一步巩固和固掌握课堂中学到的电子线路的工作原理、分析方法和设计方法；熟练使用电子仪器、仪表；熟练使用电子焊接工具；1.能完成电路的静态工作点调整和动态调整，以达到所设计1W扩音机具有音调控制，实现信号的放大；2.能分析电路故障及排除。

3、指标要求1．额定输出功率P。

≥1W；2．负载阻抗RL=4Ω；3．频率响应：在无高低音提升或衰减时f=50Hz——20kHz（±3dB）；4．音调控制范围：低音100 Hz±12 dB；高音：10kHz±12 dB；5．失真度≤10%；6．输入灵敏度Ui<10mV。

4、本课题应解决的主要问题1.如何解决电路出现自激振荡现象？2.如何安装与调试一个小型电子线路系统？二、确定电路组成方案)mV 10＝V 取(200102i ===mVV V V A i o V ）（＝V 241⨯==L o o R P V 111R R A iV +=图1扩音机结构框图[3]前置输入级、音调控制级、功放输出级；如图1，前置级主要是同信号源阻抗匹配，并有一定的电压增益，要求输入阻抗低，输出阻抗高。

▪
26、要使整个人生都过得舒适、愉快，这是不可能的，因为人类必须具备一种能应付逆境的态度。——卢梭
▪
27、只有把抱怨环境的心情，化为上进的力量，才是成功的保证。——罗曼·罗兰
▪
、知之者不如好之者，好之者不如乐之者。——孔子
▪
29、勇猛、大胆和坚定的决心能够抵得上武器的精良。——达·芬奇
▪
30、意志是一个强壮的盲人，倚靠在明眼的跛子肩上。——叔本华
谢谢！
61
音响放大器设计与调试资料
1、合法而稳定的权力在使用得当时很 少遇到 抵抗。 ——塞 ·约翰 逊 2、权力会使人渐渐失去温厚善良的美 德。— —伯克
3、最大限度地行使权力总是令人反感 ；权力 不易确 定之处 始终存 在着危 险。— —塞·约翰逊 4、权力会奴化一切。——塔西佗
5、虽然权力是一头固执的熊，可是金 子可以 拉着它 的鼻子 走。— —莎士 比

扩音器的设计与制作一．设计任务与要求任务：学习扩音器的设计与调试方法。

掌握功率放大的基本原理以及三极管的应用学会合理应用电容元件进行滤波，尽可能降低噪音要求：设计制作一采用运算放大器和集成音频功率放大电路设计一个对话筒输出信号具有放大能力的扩音电路，其要求如下：＜1＞最大输出功率不小于2w。

＜2＞负载阻抗为8Ω。

＜3＞具有音调控制功能，即用一个电位器调节音量的高低。

当输入信号为1kh时，输出为0db；当输入信号为100hz正弦时，调节低音电位器可以使输出功率变化±12db；当输入信号为10khz正弦时，调节高音电位器也可以使输出功率变化±6db。

＜4＞输出功率的大小连续可调，即用电位器可调节音量的大小。

＜5＞频率响应：当高、低音调电位器处于不提升也不衰间的位置时，-3d b的频率范围是80hz~6khz,即BW=6KHZ。

＜6＞输入端端路时，噪声输出电压的有效值不超过10mv。

＜7＞个简易扩音器，直流工作电压为12v二．方案设计与论证声音的频率范围为20HZ︿2000HZ.声音放大要经过如下几个过程声音信号转换为电信号极体话筒具有体积小、结构简单、电声性能好、价格低的特点，广泛用于盒式录音机、无线话筒及声控等电路中。

属于最常用的电容话筒。

由于输入和输出阻抗很高，所以要在这种话筒外壳内设置一个场效应管作为阻抗转换器，为此驻极体电容式话筒在工作时需要直流工作电压。

利用驻极体话筒将声音信号转换为电信号，但此信号比较微弱，因此需要经过放大，在此过程中还需要除掉噪音因此采用放大电路，同时中间加了很多的电容以达到除噪音的效果。

简易图如下图所示（简易扩音器原理图）简易扩音器原理图三单元电路设计与参数计算扩音器就是信号放大的过程，经过一下几个过程：（1）扬声器有两个接线柱（两根引线），当单只扬声器使用时两根引脚不分正负极性，多只扬声器同时使用时两个引脚有极性之分。

（2）扬声器有一个纸盒，它的颜色通常为黑色，也有白色。
