拉森钢板桩规格型号

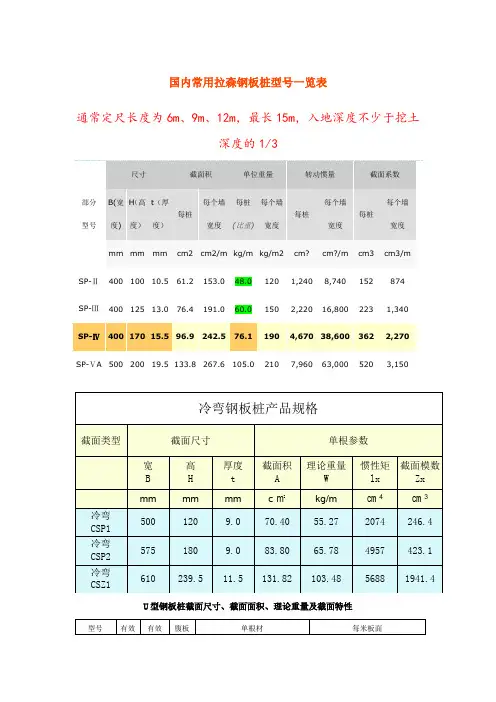

国内常用拉森钢板桩型号一览表

通常定尺长度为6m、9m、12m，最长15m，入地深度不少于挖土深度的1/3

部分

型号

尺寸 截面积 单位重量 转动惯量 截面系数

B(宽度) H（高度） t（厚度） 每桩 每个墙

宽度 每桩

(比重) 每个墙

宽度 每桩 每个墙

宽度 每桩 每个墙

宽度

mm mm mm cm2 cm2/m kg/m

kg/m2 cm? cm?/m cm3 cm3/m

SP-Ⅱ 400 100 10.5 61.2 153.0 48.0 120 1,240 8,740 152 874

SP-Ⅲ 400 125 13.0 76.4 191.0 60.0 150 2,220 16,800 223 1,340

SP-Ⅳ 400 170 15.5 96.9 242.5 76.1 190 4,670 38,600 362 2,270

SP-ⅤA 500 200 19.5 133.8 267.6 105.0 210 7,960 63,000 520 3,150

U型钢板桩截面尺寸、截面面积、理论重量及截面特性

型号 有效有效腹板单根材 每米板面 冷弯钢板桩产品规格

截面类型 截面尺寸 单根参数

宽

B 高

H 厚度

t 截面积

A 理论重量

W 惯性矩

lx 截面模数

Zx

mm mm mm c㎡ kg/m ㎝4 ㎝3

冷弯

CSP1 500 120 9.0 70.40 55.27 2074 246.4

冷弯

CSP2 575 180 9.0 83.80 65.78 4957 423.1

冷弯

CSZ1 610 239.5 11.5 131.82 103.48 5688 1941.4 (宽度×高度) 宽度W1

mm

高度H1

mm 厚度t

mm 截面面积

cm2 理论重量

kg/m 惯性矩Ix

cm4 截面模量Wx

cm3 截面面积

cm2 理论重量

kg/m2 惯性距Ix

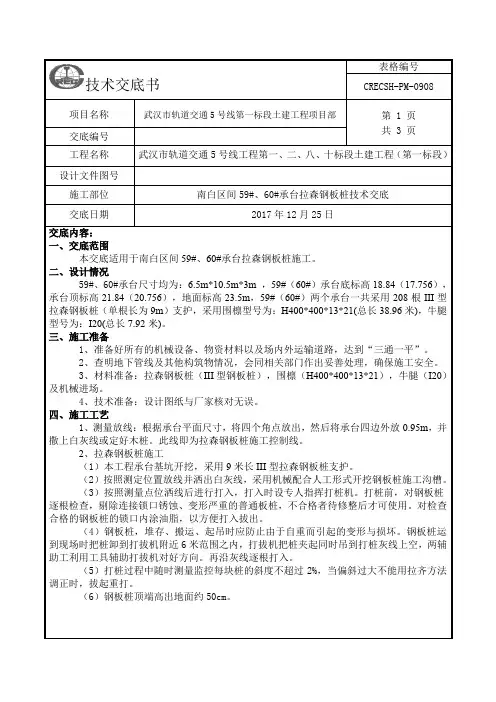

技术交底书 表格编号

CRECSH-PM-0908

项目名称 武汉市轨道交通5号线第一标段土建工程项目部 第 1 页

共 3 页 交底编号

工程名称 武汉市轨道交通5号线工程第一、二、八、十标段土建工程（第一标段）

设计文件图号

施工部位 南白区间59#、60#承台拉森钢板桩技术交底

交底日期 2017年12月25日

交底内容：

一、交底范围

本交底适用于南白区间59#、60#承台拉森钢板桩施工。

二、设计情况

59#、60#承台尺寸均为：6.5m*10.5m*3m ，59#（60#）承台底标高18.84（17.756），承台顶标高21.84（20.756），地面标高23.5m，59#（60#）两个承台一共采用208根III型拉森钢板桩（单根长为9m）支护，采用围檩型号为：H400*400*13*21(总长38.96米)，牛腿型号为：I20(总长7.92米)。

三、施工准备

1、准备好所有的机械设备、物资材料以及场内外运输道路，达到“三通一平”。

2、查明地下管线及其他构筑物情况，会同相关部门作出妥善处理，确保施工安全。

3、材料准备：拉森钢板桩（III型钢板桩），围檩（H400*400*13*21），牛腿（I20）及机械进场。

4、技术准备：设计图纸与厂家核对无误。

四、施工工艺

1、测量放线：根据承台平面尺寸，将四个角点放出，然后将承台四边外放0.95m，并撒上白灰线或定好木桩。此线即为拉森钢板桩施工控制线。

2、拉森钢板桩施工

（1）本工程承台基坑开挖，采用9米长III型拉森钢板桩支护。

（2）按照测定位置放线并洒出白灰线，采用机械配合人工形式开挖钢板桩施工沟槽。

（3）按照测量点位洒线后进行打入，打入时设专人指挥打桩机。打桩前，对钢板桩逐根检查，剔除连接锁口锈蚀、变形严重的普通板桩，不合格者待修整后才可使用。对检查合格的钢板桩的锁口内涂油脂，以方便打入拔出。

（4）钢板桩，堆存、搬运、起吊时应防止由于自重而引起的变形与损坏。钢板桩运到现场时把桩卸到打拔机附近6米范围之内，打拔机把桩夹起同时吊到打桩灰线上空，两辅助工利用工具辅助打拔机对好方向。再沿灰线逐根打入。

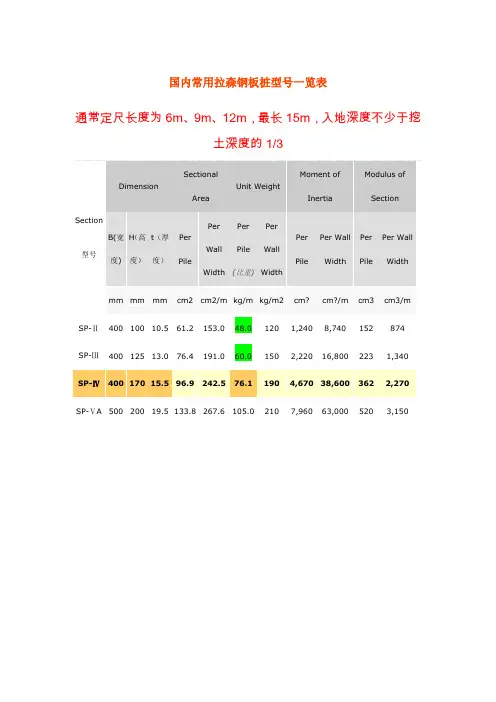

国内常用拉森钢板桩型号一览表

通常定尺长度为6m、9m、12m，最长15m，入地深度不少于挖土深度的1/3

Section

型号 Dimension Sectional

Area Unit Weight Moment of

Inertia Modulus of

Section

B(宽度) H（高度） t（厚度） Per

Pile Per

Wall

Width Per

Pile

(比重) Per

Wall

Width Per

Pile Per Wall

Width Per

Pile Per Wall

Width

mm mm mm cm2 cm2/m kg/m kg/m2 cm? cm?/m cm3 cm3/m

SP-Ⅱ 400 100 10.5 61.2 153.0 48.0 120 1,240 8,740 152 874

SP-Ⅲ 400 125 13.0 76.4 191.0 60.0 150 2,220 16,800 223 1,340

SP-Ⅳ 400 170 15.5 96.9 242.5 76.1 190 4,670 38,600 362 2,270

SP-ⅤA 500 200 19.5 133.8 267.6 105.0 210 7,960 63,000 520 3,150 U型钢板桩截面尺寸、截面面积、理论重量及截面特性

型号

(宽度×高度) 有效宽度W1

mm 有效高度H1

mm 腹板厚度t

mm 单根材 每米板面

截面面积

cm2 理论重量

kg/m 惯性矩Ix

cm4 截面模量Wx

cm3 截面面积

cm2 理论重量

kg/m2 惯性距Ix

cm4 截面模量Wx

cm3

400×85 400 85 8.0 45.21 35.5 598 88 113.0 88.7 4500 529

400×100 400 100 10.5 61.18 48.0 1240 152 153.0 120.1 8740 874

国内常用拉森钢板桩型号

以下是一些常用的拉森钢板桩型号及其相关参考内容：

1. LARSSEN 605

- 截面尺寸： 宽度： 600mm；高度： 170mm；厚度： 10mm

- 重量： 70.3kg/m

- 承载力： 1270kN/m

- 面积： 62.5cm2/m

- 撑拱： 40.3m，支撑坚固度为 10%

- 适用范围： 适用于支挡结构、打桩及复合结构等

2. LARSSEN 616

- 截面尺寸： 宽度： 600mm；高度： 210mm；厚度： 12mm

- 重量： 92.9kg/m

- 承载力： 1610kN/m

- 面积： 74.5cm2/m

- 撑拱： 51.0m，支撑坚固度为 10%

- 适用范围： 适用于支挡结构、打桩及复合结构等

3. LARSSEN 720

- 截面尺寸： 宽度： 700mm；高度： 240mm；厚度： 12mm

- 重量： 103.3kg/m

- 承载力： 1520kN/m

- 面积： 84.8cm2/m - 撑拱： 30.2m，支撑坚固度为 10%

- 适用范围： 适用于支挡结构、打桩及复合结构等

4. LARSSEN 780

- 截面尺寸： 宽度： 750mm；高度： 320mm；厚度： 15mm

- 重量： 146.0kg/m

- 承载力： 2400kN/m

- 面积： 112cm2/m

- 撑拱： 63.0m，支撑坚固度为 10%

- 适用范围： 适用于支挡结构、打桩及复合结构等

以上是一些常用的拉森钢板桩型号及其相关参考内容，实际使用时请根据具体情况选择合适的型号和规格。
