当前位置：文档之家 › 钛合金的组织结构与性能研究

钛合金的组织结构与性能研究

  • 格式：docx
  • 大小：37.60 KB
  • 文档页数：2

钛合金的组织结构与性能研究

钛合金是一种广泛使用于工业制造中的高强度、低密度、高温耐受材料。其在航空、航天、汽车、医疗等领域有着重要的应用。由于钛合金的物理、化学和机械性能均优异，因此成为了二十世纪最重要的金属材料之一。本文将主要介绍钛合金的组织结构与性能。

1. 钛合金的组成和分类

钛合金以钛为基础，通过添加合金元素达到强度、耐腐蚀、耐高温等特殊要求。常用的合金元素包括铝、钒、锆、铁、铬、镍、硅等。根据合金元素的不同，钛合金可分为α型、β型、α+β型、其它型等各种不同类型。

α型钛合金主要由钛-铝、钛-锌、钛-锆-铜、钛-铝-锰等组成。这种合金具有良好的高温强度和维氏硬度，且可在较高温度下通过时效处理进一步提高强度和塑性。β型钛合金主要由钛-铝-钒等元素组成，具有较高的硬度和强度，但热加工性能较差。α+β型钛合金对α型和β型钛合金做了合理的掺杂，具有良好的结构稳定性和加工性能。其他型钛合金则是对以上各类合金元素的不同组合和调整。

2. 钛合金的组织结构

钛合金的结晶方式和分布类型在很大程度上决定了其力学性能。钛合金一般可以分为两种结构：α型和β型。α型结构是在室温下形成的，它的晶粒尺寸比较大，通常要通过热处理进行成形。β型结构则是在高温或加热下形成的，具有更加细小的晶粒。

钛合金的晶界数目、晶粒大小和晶粒的分布均影响着其力学性能。晶界数量与材料强度和塑性的比较直接，用来衡量材料的韧性。虽然细小晶粒的材料对强度有所提高，但会导致脆性的增加。晶粒的分布对疲劳寿命和断裂韧性也有着巨大的影响。 3. 钛合金的性能

钛合金具有优异的力学和化学性能。具体表现在：

（1）强度和韧性均优异，可达到其他工程金属的两倍以上。

（2）具有极高的抗腐蚀性，可以抵御环境中的大部分腐蚀介质。

（3）稳定性好，不会因温度、湿度、几何形状等因素的变化而对性能产生影响。

（4）重量轻，密度与钢相当。

（5）高温稳定性好，可以在高温下用于长时间和长期运行的设备上。

4. 钛合金的应用

由于其性能卓越，钛合金在航空、航天、汽车、医疗等领域均有着广泛应用。现在航空航天领域的发展离不开钛合金，它可以用于制造飞机结构件和发动机部件。汽车应用中，汽车轻量化也需要空间立体利用，钛合金显得尤为珍贵。医疗领域具有可生物兼容性，无铁磁性等有利特点，已被广泛应用于人类骨骼、关节代替等领域。

总而言之，钛合金作为高强度、低密度、高耐腐蚀性的金属材料，已经成为现代工业中重要的材料之一。钛合金晶粒尺寸、组织结构和分布方式对其性能影响极大。相信在不久的将来，随着材料科学和工艺技术的不断进步，钛合金一定会在更多的领域发挥其独特的应用。

合集下载

Ti-1300钛合金挤压管材组织性能研究

Ti-1300钛合金挤压管材组织性能研究

文章编号：2096 − 2983(2019)04 − 0006 − 07DOI: 10.13258/ki.nmme.2019.04.02Ti-1300钛合金挤压管材组织性能研究

戚运莲， 辛社伟， 杜 宇， 曾立英， 刘 伟， 孙花梅， 谭伟力， 谢翀博， 孙宝红（西北有色金属研究院，陕西 西安 710016）摘要：通过室温拉伸测试和显微组织观察，研究了挤压温度和热处理工艺对Ti-1300钛合金挤压管材显微组织和力学性能的影响，讨论了热加工工艺、显微组织和力学性能之间的关系。结果表明：Ti-1300钛合金在两相区挤压后的横向组织均匀细小，纵向组织沿挤压加工流线破碎均匀；其拉伸强度高达1 445 MPa。管材在相变点以上的高温固溶组织主要由等轴β相晶粒组成，具有较好的塑性。合金两相区挤压后具有较好的强度和塑性的匹配，两相区挤压的塑性明显优于β单相区挤压，尤其面缩。试样经过固溶时效处理后显微组织明显细化，强度大幅度提高，可达1 300 MPa以上。关键词：Ti-1300钛合金；挤压温度；挤压管材；热处理；组织性能中图分类号：TG 146.23 文献标志码：AMicrostructures and Mechanical Properties of Ti-1300Titanium Alloy Extruded Tubes

QI Yunlian， XIN Shewei， DU Yu， ZENG Liying， LIU Wei， SUN Huamei， TAN Weili， XIE Chongbo， SUN Baohong(Northwest Institute for Nonferrous Metal Research, Xi’an 710016, China)

Abstract: The effects of extrusion temperature and heat treatment process on the microstructures andmechanical properties of Ti-1300 titanium alloy tube billet were studied by tensile testing andmicrostructure observation. The relationships among the thermal processing technique, microstructuresand mechanical properties were discussed. The results show that Ti-1300 titanium alloy after extrudingat two-phase region exhibits homogeneous and fine transverse structures and uniform crushed extrusionprocessing streamline observed in longitudinal structures. The tensile strength is up to 1 445 MPa. Thestructure of the tube obtained by high temperature solid solution above the phase transition point ismainly composed of equiaxed β phase grains with good plasticity. The two-phase extruded alloy showsgood match of strength and plasticity. The plasticity of the two-phase extruded alloy is obviously greaterthan that of the single-phase extruded one, especially in section contraction. The microstructures of thespecimen are refined obviously after solution and aging treatment, and the strength is greatly improvedand reaches more than 1 300 MPa.有 色 金 属 材 料 与 工 程第 40 卷 第 4 期NONFERROUS METAL MATERIALS AND ENGINEERINGVol. 40 No. 4 2019

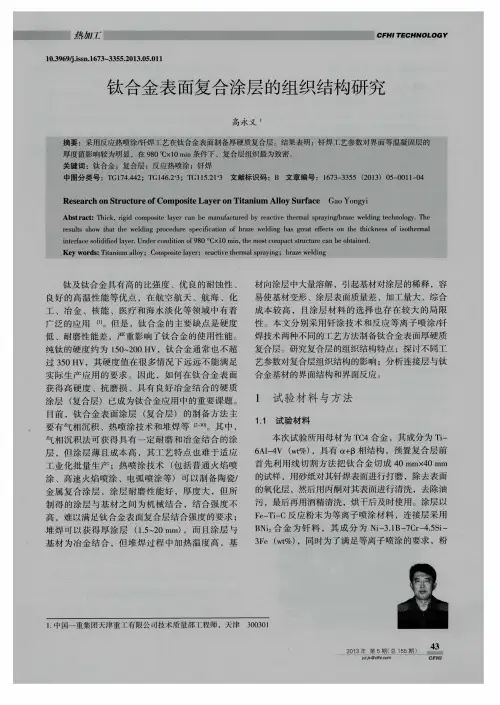

钛合金表面复合涂层的组织结构研究

钛合金表面复合涂层的组织结构研究

热枷ｌ：　

１０．３９６９￣．ｉｓｓｎ．１６７３－３３５５．２０１３．０５．０１　１　

钛合金表面复合涂层的组织结构研究　

高永义　

摘要：采用反应热喷涂，钎焊１－艺在钛合金表面制备厚硬质复合层。结果表明：钎焊Ｔ艺参数对界面等温凝固层的　厚度值影响较为明显．在９８０￣ＣｘｌＯ　ｒａｉｎ条件下，复合层组织最为致密。　关键词：钛合金；复合层；反应热喷涂；钎焊　中图分类号：ＴＧ１７４．４４２；ＴＧ１４６．２＋３；　ＦＧＩ　１５．２１　３文献标识码：Ｂ文章编号：１６７３—３３５５（２０１３）０５—００１１－０４　

Ｒｅｓｅａｒｃｈ　ｏｎ　Ｓｔｒｕｃｔｕｒｅ　ｏｆ　Ｃｏｍｐｏｓｉｔｅ　Ｌａｙｅｒ　ｏｎ　Ｔｉｔａｎｉｕｍ　Ａｌｌｏｙ　Ｓｕｒｆａｃｅ　Ｇａｏ　Ｙｏｎｇｙｉ　

Ａｂｓｔ　ｒａｃｔ：　Ｆｈｉｃｋ，ｒｉｇｉｄ　ｃｏｍｐｏｓｉｔｅ　ｌａｙｅｒ　ｃａｎ　ｂｅ　ｍａｎｕｆａｃｔｕｒｅｄ　ｂｙ　ｒｅａｃｔｉｖｅ　ｔｈｅｒｍａｌ　ｓｐｒａｙｉｎｇ／ｂｒａｚｅ　ｗｅｌｄｉｎｇ　ｔｅｃｈｎｏｌｏｇｙ．Ｔｈｅ　ｒｅｓｕｌｔｓ　ｓｈｏｗ　ｔｈａｔ　ｔｈｅ　ｗｅｌｄｉｎｇ　ｐｒｏｃｅｄｕｒｅ　ｓｐｅｃｉｆｉｃａｔｉｏｎ　ｏｆ　ｂｒａｚｅ　ｗｅｌｄｉｎｇ　ｈａｓ　ｇｒｅａｔ　ｅｆｆｅｃｔｓ　ｏｎ　ｔｈｅ　ｔｈｉｃｋｎｅｓｓ　ｏｆ　ｉｓｏｔｈｅｒｍａｌ　ｉｎｔｅｒｆａｃｅ　ｓｏｌｉｄｉｆｉｅｄ　ｌａｙｅｒ．Ｕｎｄｅｒ　ｃｏｎｄｉｔｉｏｎ　ｏｆ９８０。Ｃｘｌ０　ｍｉｎ，ｔｈｅ　ｍｏｓｔ　ｃｏｍｐａｃｔ　ｓｔｒｕｃｔｕｒｅ　ｃａｎ　ｂｅ　ｏｂｔａｉｎｅｄ．　Ｋｅｙ　ｗｏｒ￣：Ｔｉｔａｎｉｕｍ　ａｌｌｏｙ；Ｃｏｍｐｏｓｉｔｅ　ｌａｙｅｒ；ｒｅａｃｔｉｖｅ　ｔｈｅｒｍａｌ　ｓｐｒａｙｉｎｇ；ｂｒａｚｅ　ｗｅｌｄｉｎｇ　

钛及钛合金具有高的比强度、优良的耐蚀性、　良好的高温性能等优点，在航空航天、航海、化　

工、冶金、核能、医疗和海水淡化等领域中有着　广泛的应用Ｉｔ／。但是，钛合金的主要缺点是硬度　

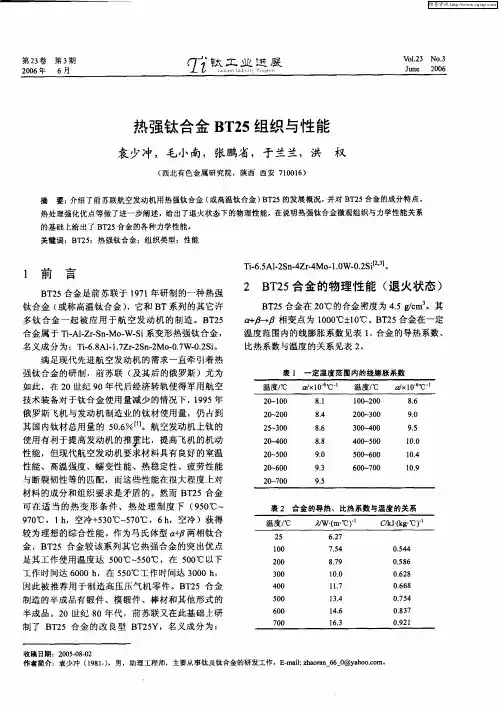

热强钛合金BT25组织与性能

热强钛合金BT25组织与性能

第２３卷第３期　２００６年　６月　啦　．　爨　Ｖ．０ｌｌ２３　Ｎｏ．３　Ｊｕｎｅ　２００６

热强钛合金ＢＴ２５组织与性能　

袁少冲，毛小南，张鹏省，于兰兰，洪　权　

（西北有色金属研究院，陕西西安７１００１６）　

摘要：介绍了前苏联航空发动机用热强钛合金（或高温钛合金）ＢＴ２５的发展概况，并对ＢＴ２５合金的成分特点、　热处理强化优点等做了进一步阐述，给出了退火状态下的物理性能，在说明热强钛合金微观组织与力学性能关系　

的基础上给出了ＢＴ２５合金的各种力学性能。　

关键词：ＢＴ２５；热强钛合金：组织类型；性能　

１　前　言　Ｔｉ－６・５Ａ１＿２ｓｎ－４ｚ卜４Ｍ。－１・０Ｗ－０・２ｓｉ　。　

ＢＴ２５合金是前苏联于１９７１年研制的一种热强　

钛合金（或称高温钛合金），它和ＢＴ系列的其它许　

多钛合金一起被应用于航空发动机的制造。ＢＴ２５　

合金属于Ｔｉ．Ａ１．Ｚｒ－Ｓｎ．Ｍｏ．Ｗ－Ｓｉ系变形热强钛合金，　名义成分为：Ｔｉ．６．８Ａ１．１．７Ｚｒ－２Ｓｎ．２Ｍｏ．０．７Ｗ－０．２Ｓｉ。　满足现代先进航空发动机的需求一直牵引着热　

强钛合金的研制，前苏联（及其后的俄罗斯）尤为　如此，在２０世纪９０年代后经济转轨使得军用航空　

技术装备对于钛合金使用量减少的情况下，１９９５年　

俄罗斯飞机与发动机制造业的钛材使用量，仍占到　其国内钛材总用量的５０．６％…。航空发动机上钛的　

使用有利于提高发动机的推重比，提高飞机的机动　性能，但现代航空发动机要求材料具有良好的室温　

性能、高温强度、蠕变性能、热稳定性、疲劳性能　

与断裂韧性等的匹配，而这些性能在很大程度上对　材料的成分和组织要求是矛盾的。然而ＢＴ２５合金　

可在适当的热变形条件、热处理制度下（９５０℃～　

９７０℃，ｌ　ｈ，空冷＋５３０℃～５７０℃，６　ｈ，空冷）获得　

较为理想的综合性能。作为马氏体型。【＋　两相钛合　金，ＢＴ２５合金较该系列其它热强合金的突出优点　

是其工作使用温度达５００￣Ｃ　５５０℃，在５００℃以下　工作时间达６０００　ｈ，在５５０℃工作时间达３０００　ｈ，　

钛合金的α和β相组织

钛合金的α和β相组织

钛合金的α和β相组织

钛合金是一种具有许多优点的材料，具有高强度、轻质等特点，因此广泛应用于航空、航天、汽车等领域。而钛合金的组织结构在它的性质和性能上也起着非常重要的作用，其中α和β相组织是钛合金最常见的组织形式。

钛合金的α相是一种排列有序的六方密排结构，具有极好的高温稳定性、刚性和延展性。而β相则是一种面心立方结构，具有高比强度和高韧性等特点。因此，钛合金的α相和β相组织的比例对于钛合金的性能和用途影响非常大。

一般情况下，钛合金的α和β相的比例可以通过不同的合金配方和热处理方法来调节。例如，当钛合金中的β相含量较高时，其比强度和塑性会相应地增加，其应用于高强度轻量化领域会更为广泛。而当钛合金中的α相含量较高时，其延展性和高温稳定性较好，适用于高温环境下的使用。

除了合金配方和热处理方法外，机械加工和热加工等工艺也可以对钛合金的α和β相组织进行调节。例如，通过热加工可以使α相向β相转化，从而增加钛合金的塑性和韧性，但会相应地减少钛合金的强度和硬度。

总的来说，钛合金的α和β相组织对钛合金的性能和应用有着至关重要的作用。在实际应用中，需要根据不同的领域和要求来选择调节合金中α和β相比例的方法，以满足各种使用场景下的性能要求。
