管道施工技术交底

工 程 技 术 交 底 记 录

共1页 第1 页

单位工程名称 昆明市空港经济区、深圳工业区、呈贡新城净配水工程 交底时间 2012-7-11

施工单位 交底部位 管线施工

工序名称 B、C段工作内容

参加交底人员：

B段工作内容：空港经济区南区自来水厂南水厂DN800加压管工程，工程范围是起点接至南水厂南侧围墙外5mDN1000留口，终点为空港南区二级泵站工程南侧围墙外2m，管径为DN800，单管敷设，全长2500米，其中DN800钢管长度为260米，DN800球墨铸铁管道长度为2240米。

C段工作内容：空港经济区南区自来水厂DN800机场专供管工程接至南水厂东南侧围墙外5mDN1000留口，终点为昆明新机场3号路口（穿越沾昆铁路10m止），管径为DN800，单管敷设，全长3100米，其中DN800钢管长度为260米，DN800球墨铸铁管道长度为2840米。

技术负责人 交底人 接受交底人 工 程 技 术 交 底 记 录

共 1 页 第1 页

单位工程名称 昆明市空港经济区、深圳工业区、呈贡新城净配水工程 交底时间 2012-7-11

施工单位 中十冶项目部 交底部位 管线施工

工序名称 管沟开挖与回填

参加交底人员：

交底内容：

管沟开挖与回填

1.管沟开挖根据测量放出的中心线进行，开挖采用机械开挖和人工开挖相结合，弃土堆放在没有布管一侧，堆土距沟边不得小于0.8m，管沟深度为1.5m，边坡比根据不同的土壤和破顶载荷情况可以为1:0.33～1：1.5。开挖管沟平整，中心偏移小于100mm，管沟深度偏差-200mm～+100mm。

2.沟槽中心线没侧的净宽不小于管道沟槽底部开挖宽度的一半。

3.槽底高程的允许偏差：开挖土方时应为±20mm;挖石方时应为+20mm,-200mm。

4.回填土前,应仔细检查,管子在沟内不得有悬空现象不得超过2m,应清除管沟内的积水及杂物.回填时,严禁用碎石或片石回填.从管子顶部以上200mm范围内应用细土回填,其余部分可用沟边原土回填,回填土应夯实,回填土的密实度不得低于的最大干密度的90％。

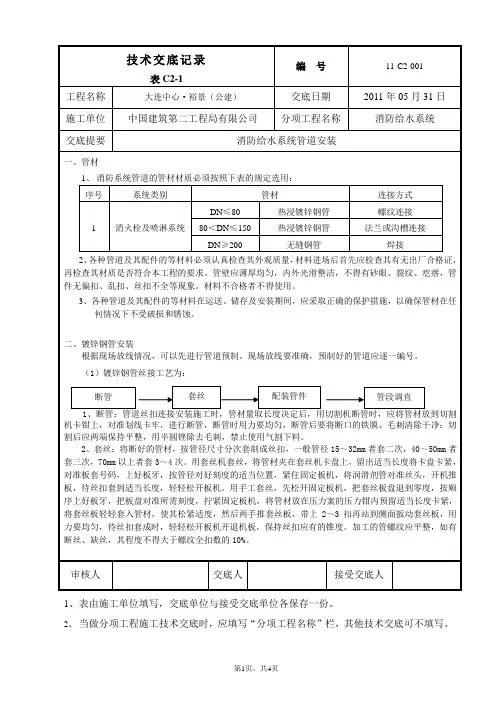

第1页，共4页 技术交底记录

表C2-1 编 号 11-C2-001

工程名称 大连中心·裕景（公建） 交底日期 2011年05月31日

施工单位 中国建筑第二工程局有限公司 分项工程名称 消防给水系统

交底提要 消防给水系统管道安装

一、管材

1、 消防系统管道的管材材质必须按照下表的规定选用：

序号 系统类别 管材 连接方式

1 消火栓及喷淋系统 DN≤80 热浸镀锌钢管 螺纹连接

80＜DN≤150 热浸镀锌钢管 法兰或沟槽连接

DN≥200 无缝钢管 焊接

2、各种管道及其配件的等材料必须认真检查其外观质量，材料进场后首先应检查其有无出厂合格证，再检查其材质是否符合本工程的要求。管壁应薄厚均匀，内外光滑整洁，不得有砂眼、裂纹、疙瘩，管件无偏扣、乱扣、丝扣不全等现象。材料不合格者不得使用。

3、各种管道及其配件的等材料在运送、储存及安装期间，应采取正确的保护措施，以确保管材在任何情况下不受破损和锈蚀。

二、镀锌钢管安装

根据现场放线情况，可以先进行管道预制。现场放线要准确，预制好的管道应逐一编号。

（1）镀锌钢管丝接工艺为：

1、断管：管道丝扣连接安装施工时，管材量取长度决定后，用切割机断管时，应将管材放到切割机卡钳上，对准划线卡牢，进行断管，断管时用力要均匀，断管后要将断口的铁膜、毛刺清除干净；切割后应两端保持平整，用半圆锉除去毛刺，禁止使用气割下料。

2、套丝：将断好的管材，按管径尺寸分次套制成丝扣，一般管径15～32mm者套二次，40～50mm者套三次，70mm以上者套3～4次。用套丝机套丝，将管材夹在套丝机卡盘上，留出适当长度将卡盘卡紧，对准板套号码，上好板牙，按管径对好刻度的适当位置，紧住固定板机，将润滑剂管对准丝头，开机推板，待丝扣套到适当长度，轻轻松开板机。用手工套丝，先松开固定板机，把套丝板盘退到零度，按顺序上好板牙，把板盘对准所需刻度，拧紧固定板机，将管材放在压力案的压力钳内预留适当长度卡紧，将套丝板轻轻套入管材，使其松紧适度，然后两手推套丝板，带上2～3扣再站到侧面扳动套丝板，用力要均匀，待丝扣套成时，轻轻松开板机开退机板，保持丝扣应有的锥度。加工的管螺纹应平整，如有断丝、缺丝，其程度不得大于螺纹全扣数的10%。

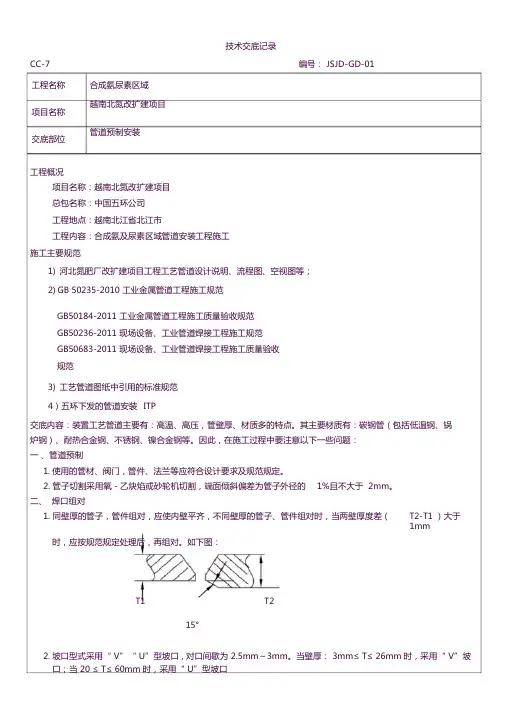

技术交底记录 CC-7 编号： JSJD-GD-01

工程名称

项目名称

交底部位 合成氨尿素区域 越南北氮改扩建项目 管道预制安装

工程概况 项目名称：越南北氮改扩建项目 总包名称：中国五环公司 工程地点：越南北江省北江市 工程内容：合成氨及尿素区域管道安装工程施工 施工主要规范 1) 河北氮肥厂改扩建项目工程工艺管道设计说明、流程图、空视图等； 2) GB 50235-2010 工业金属管道工程施工规范

GB50184-2011 工业金属管道工程施工质量验收规范

GB50236-2011 现场设备、工业管道焊接工程施工规范

GB50683-2011 现场设备、工业管道焊接工程施工质量验收规范

3) 工艺管道图纸中引用的标准规范 4）五环下发的管道安装 ITP 交底内容：装置工艺管道主要有：高温、高压，管壁厚、材质多的特点。其主要材质有：碳钢管（包括低温钢、锅 炉钢）、耐热合金钢、不锈钢、镍合金钢等。因此，在施工过程中要注意以下一些问题： 一 、管道预制 1. 使用的管材、阀门，管件、法兰等应符合设计要求及规范规定。 2. 管子切割采用氧 - 乙炔焰或砂轮机切割，端面倾斜偏差为管子外径的 1%且不大于 2mm。 二、 焊口组对 1. 同壁厚的管子，管件组对，应使内壁平齐，不同壁厚的管子、管件组对时，当两壁厚度差（ T2-T1 ）大于 1mm 时，应按规范规定处理后，再组对。如下图：

T1 T2 15°

2. 坡口型式采用“ V”“ U”型坡口 , 对口间歇为 2.5mm～3mm。当壁厚： 3mm≤ T≤ 26mm时，采用“ V”坡口；当 20 ≤ T≤ 60mm时，采用“ U”型坡口 (1) 管道坡口制备宜采用机械方法，也可采用等离子弧、氧 -乙炔焰等热加工方法，但必须打磨干净、平整。 (2) 组对前应将坡口及内外管壁 50mm以内用砂轮机打磨出金属光泽。 不锈钢管口组对：采用三块（ 70mm× 30mm× 4mm）与管子同材质的不锈钢片作为临时“搭桥” （点口用）用。 如下图： 点焊

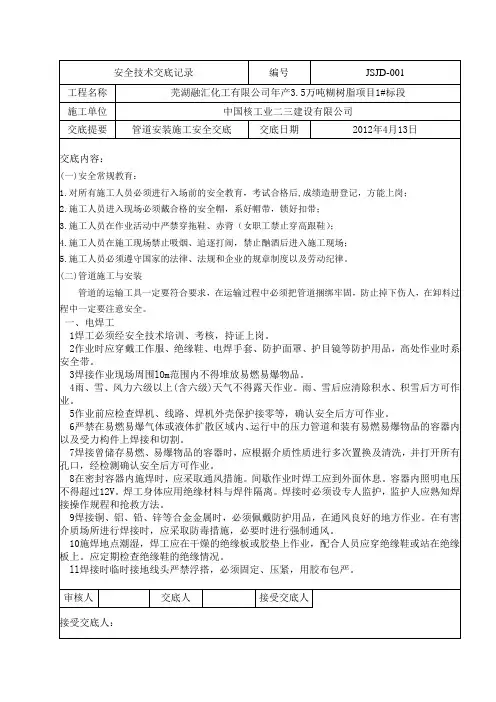

安全技术交底记录 编号 JSJD-001

工程名称 芜湖融汇化工有限公司年产3.5万吨糊树脂项目1#标段

施工单位 中国核工业二三建设有限公司

交底提要 管道安装施工安全交底 交底日期 2012年4月13日

交底内容：

(一)安全常规教育：

1.对所有施工人员必须进行入场前的安全教育，考试合格后,成绩造册登记，方能上岗；

2.施工人员进入现场必须戴合格的安全帽，系好帽带，锁好扣带；

3.施工人员在作业活动中严禁穿拖鞋、赤背（女职工禁止穿高跟鞋）；

4.施工人员在施工现场禁止吸烟、追逐打闹，禁止酗酒后进入施工现场；

5.施工人员必须遵守国家的法律、法规和企业的规章制度以及劳动纪律。

(二)管道施工与安装

管道的运输工具一定要符合要求，在运输过程中必须把管道捆绑牢固，防止掉下伤人，在卸料过程中一定要注意安全。

一、电焊工

1焊工必须经安全技术培训、考核，持证上岗。

2作业时应穿戴工作服、绝缘鞋、电焊手套、防护面罩、护目镜等防护用品，高处作业时系安全带。

3焊接作业现场周围lOm范围内不得堆放易燃易爆物品。

4雨、雪、风力六级以上(含六级)天气不得露天作业。雨、雪后应清除积水、积雪后方可作业。

5作业前应检查焊机、线路、焊机外壳保护接零等，确认安全后方可作业。

6严禁在易燃易爆气体或液体扩散区域内、运行中的压力管道和装有易燃易爆物品的容器内以及受力构件上焊接和切割。

7焊接曾储存易燃、易爆物品的容器时，应根据介质性质进行多次置换及清洗，并打开所有孔口，经检测确认安全后方可作业。

8在密封容器内施焊时，应采取通风措施。间歇作业时焊工应到外面休息。容器内照明电压不得超过12V。焊工身体应用绝缘材料与焊件隔离。焊接时必须设专人监护，监护人应熟知焊接操作规程和抢救方法。

9焊接铜、铝、铅、锌等合金金属时，必须佩戴防护用品，在通风良好的地方作业。在有害介质场所进行焊接时，应采取防毒措施，必要时进行强制通风。
