单片机原理及应用电子教案课件
第一章：单片机概述
1.1 单片机的定义和发展历程
1.2 单片机的特点和应用领域
1.3 单片机的分类和主要性能指标
1.4 单片机的发展趋势和前景
第二章：单片机的基本组成原理
2.1 单片机的硬件组成
2.2 单片机的软件组成
2.3 单片机的工作原理
2.4 单片机的时序和工作状态
第三章：单片机的指令系统
3.1 单片机的指令格式和分类
3.2 单片机的寻址方式
3.3 单片机的常用指令及其功能
3.4 单片机的特殊指令及其功能
第四章：单片机的编程技术和应用
4.1 单片机的编程语言和工具
4.2 单片机的编程步骤和技巧
4.3 单片机的程序调试和优化
4.4 单片机的应用领域及实例
第五章：单片机的接口技术和扩展应用 5.1 单片机接口技术的基本概念
5.2 单片机的并行接口和串行接口
5.3 单片机的外设接口及驱动电路
5.4 单片机的扩展应用及实例
第六章：单片机的中断系统
6.1 中断系统的概念和分类
6.2 单片机中断系统的工作原理
6.3 单片机中断系统的编程和应用
6.4 外部中断源的识别和应用实例
第七章：单片机的定时器和计数器
7.1 定时器和计数器的基本概念
7.2 单片机定时器和计数器的工作原理
7.3 单片机定时器和计数器的编程和应用
7.4 定时器和计数器应用实例
第八章：单片机的串行通信接口
8.1 串行通信的基本概念和标准
8.2 单片机串行通信接口的工作原理
8.3 单片机串行通信的编程和应用
8.4 串行通信接口应用实例
第九章：单片机的人机交互接口
9.1 人机交互接口的基本概念
9.2 单片机与显示器接口的编程和应用 9.3 单片机与键盘接口的编程和应用
9.4 单片机与鼠标和触摸屏接口的编程和应用
第十章：单片机的开发工具和环境
10.1 单片机开发工具的分类和功能
10.2 单片机编程软件的使用和操作
10.3 单片机仿真器和调试器的工作原理和使用方法
1 单片机原理及应用考试复习知识点
第1章 计算机基础知识
考试知识点：
1、各种进制之间的转换
（1）各种进制转换为十进制数
方法：各位按权展开相加即可。
（2）十进制数转换为各种进制
方法：整数部分采用“除基取余法”，小数部分采用“乘基取整法”。
（3）二进制数与十六进制数之间的相互转换
方法：每四位二进制转换为一位十六进制数。
2、带符号数的三种表示方法
（1）原码：机器数的原始表示，最高位为符号位（0‘+’1‘-’），其余各位为数值位。
（2）反码：正数的反码与原码相同。负数的反码把原码的最高位不变，其余各位求反。
（3）补码：正数的补码与原码相同。负数的补码为反码加1。
原码、反码的表示范围：-127～+127，补码的表示范围：-128～+127。
3、计算机中使用的编码
（1）BCD码：每4位二进制数对应1位十进制数。
（2）ASCII码：7位二进制数表示字符。0～9的ASCII码30H～39H，A的ASCII码41H，a的ASCII码61H。
第2章 80C51单片机的硬件结构
考试知识点：
1、80C51单片机的内部逻辑结构
单片机是把CPU、存储器、输入输出接口、定时/计数器和时钟电路集成到一块芯片上的微型计算机，主要由以下几个部分组成。
（1）中央处理器CPU
包括运算器和控制器。
运算电路以ALU为核心，完成算术运算和逻辑运算，运算结果存放于ACC中，运算结果的特征存放于PSW中。
控制电路是单片机的指挥控制部件，保证单片机各部分能自动而协调地工作。程序计数器PC是一个16位寄存器，PC的内容为将要执行的下一条指令地址，具有自动加1功能，以实现程序的顺序执行。
（2）存储器
分类：
随机存取存储器RAM：能读能写，信息在关机后消失。可分为静态RAM（SRAM）和动态RAM（DRAM）两种。
只读存储器：信息在关机后不会消失。
掩膜ROM：信息在出厂时由厂家一次性写入。
单片机原理及应用试题一
一、填空题（每空1分，共20分）
1、计算机的系统总线有地址总线、控制总线和 数据总线。
2、通常、单片机上电复位时PC= 0000H，SP= 07H；而工作寄存器则缺省采用第 00 组，这组寄存器的地址范围是从00H~ 07H。
3、JZ e 的操作码地址为1000H，e=20H，它转移的目标地址为1022H。
4、汇编语言中可以使用伪指令，它们不是真正的指令，只是用来对汇编过程进行某种控制。
5、假定累加器A的内容30H，执行指令：
1000H：MOVC A，@A+PC
后，把程序存储器1031H单元的内容送累加器A中。
6、MCS-51单片机访问外部存储器时，利用ALE信号锁存来自P0口的低8位地址信号。
7、MCS-51单片机8031中有 2 个 16 位的定时/计数器，可以被设定的工作方式有四 种。
8、MCS-51单片机有 5 个中断源，可分为 2 个中断优先级。上电复位时 外部中断0 中断源的最高。
9、用串行口扩展并行口时，串行接口的工作方式应选为方式0。
10、半导体存储器的最重要的两个指标是 存储容量 和 存储速度 。
11、若某8位D/A转换器的输出满刻度电压为+5V，则D/A转换器的分辨率为5/255=0.0196V。
12、写8255A控制字时，需将A1、A0置为11。
二、选择题（从备选答案中选择一个正确答案，并将代号写在括号内。每题1分，共10分）
1、在CPU内部，反映程序运行状态或反映运算结果的一些特征寄存器是（ B ）
（A）PC （B）PSW （C）A （D）SP
2、要用传送指令访问MCS-51片外RAM，它的指令操作码助记符应是（ B ）
（A）MOV （B）MOVX （C）MOVC （D）以上都是
3、指令ALMP的跳转范围是（C）
（A）256B （B）1KB （C）2KB （D）64KB

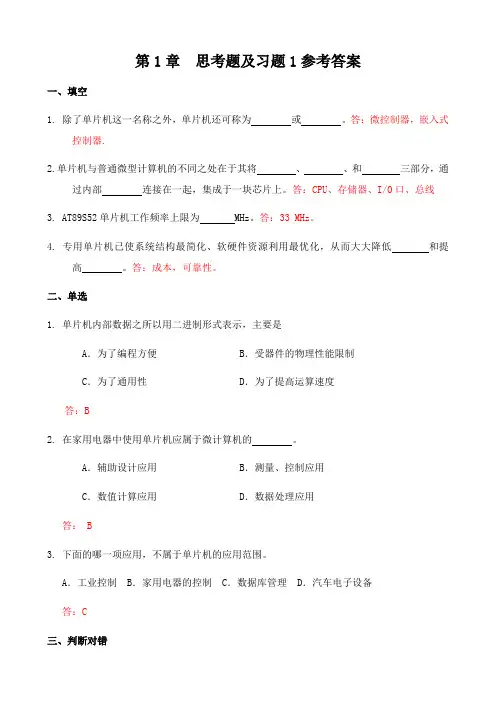

第1章 思考题及习题1参考答案
一、填空
1. 除了单片机这一名称之外，单片机还可称为 或 。答：微控制器，嵌入式控制器.
2.单片机与普通微型计算机的不同之处在于其将 、 、和 三部分，通过内部 连接在一起，集成于一块芯片上。答：CPU、存储器、I/O口、总线
3. AT89S52单片机工作频率上限为 MHz。答：33 MHz。
4. 专用单片机已使系统结构最简化、软硬件资源利用最优化，从而大大降低 和提高 。答：成本，可靠性。
二、单选
1. 单片机内部数据之所以用二进制形式表示，主要是
A．为了编程方便 B．受器件的物理性能限制
C．为了通用性 D．为了提高运算速度
答：B
2. 在家用电器中使用单片机应属于微计算机的 。
A．辅助设计应用 B．测量、控制应用
C．数值计算应用 D．数据处理应用
答： B
3. 下面的哪一项应用，不属于单片机的应用范围。
A．工业控制 B．家用电器的控制 C．数据库管理 D．汽车电子设备
答：C
三、判断对错 1. STC系列单片机是8051内核的单片机。对
2. AT89S52与AT89S51相比，片内多出了4KB的Flash程序存储器、128B的RAM、1个中断源、1个定时器（且具有捕捉功能）。对
3. 单片机是一种CPU。错
4. AT89S52单片机是微处理器。错
5. AT89C52片内的Flash程序存储器可在线写入，而AT89S52则不能。错
6. 为AT89C51单片机设计的应用系统板，可将芯片AT89C51直接用芯片AT89S51替换。对
7. 为AT89S51单片机设计的应用系统板，可将芯片AT89S51直接用芯片AT89S52替换。对
