桩基施工工艺流程图

桩基工程施工方案+CAD工艺流程图

1、 工程概况:

1.1 工程特点:

株洲市体育中心位于株洲市天元区，北临滨江北路，隔湘江与石峰公园相望，南靠长江北路，与株洲宏元化学建材工业园隔路相望，西侧为昆仑山路，东侧为华山路，场地交通便利，所有施工机械设备均可直截了当进入施工区。

施工区场地开阔，施工区域地表无建筑物。

1.2 设计概况:

本工程桩基为人工挖孔桩，桩径为1000-2000mm，桩身砼强度等级为C30,护壁砼强度等级为C20，厚度约180mm，纵向钢筋通长，螺旋箍为φ8＠200〔加密区为φ12＠100〕，加劲箍为Φ14＠2000，持力层为中风化岩，桩端进入持力层≥500。

1.3 地质条件:

1.3.1 地层岩性自上而下依次为：

素填土→耕土→污泥质土→硬可塑粉质粘土→软可塑状粉质粘土→粉土→含砾粉质粘土→粉细砂→中粗砂→污泥质土→圆砾→残积粉质粘土→全风化灰岩→全风化泥灰岩→全风化砂岩→强风化炭质灰岩→强风化炭质页岩→强风化灰岩→强风化砂岩→中风化泥灰岩→中风化灰岩→中风化石英砂岩→中风化炭质灰岩。

场址区地表水体要紧集中在水塘、水沟、以及主体育场址的沼泽地中，地下水要紧赋存于素填土①-1、耕土①-2及污泥质土①-3中的上层滞水，赋存于粉土②-3、粉细砂③-1、中粗砂③-2、污泥质土④以及圆砾⑤中的孔隙型潜水，岩体中有少量基岩裂隙水，其中全风化及强风化岩层中地下水相对较多。粉质粘土②-1及中风化岩体为相对隔水层，粉细砂③-1、中粗砂③-2以及圆砾⑤为强透水层。初见水位埋深为0-7.0m。

1.3.2 地质状况分析：

本工程地质条件极为复杂，施工难度极大，要紧表现如以下方面：

① 场地临近湘江，地下水位较高，局部孔位有污泥质土，而且厚处达5米，遇水那么形成流泥，造成塌孔或成孔困难。 ② 软可塑状粉质粘土呈可塑-软塑状，遇水经搅动那么形成流泥，造成成孔困难。

③ 中粗砂层、圆砾层含有丰富地下水，且具有强透水性，渗透系数达100m/d，厚处达7米，一经搅动就会形成流砂，处理起来相当困难。

..

;,. 工艺流程图

1、路基填筑施工

Grading side slope

作试验路段 施工测量放样

清除不适宜材料

填前地表处理

自卸车运输填料

分层摊铺

压 实

整 修

路基成型 中线、高程测量

测定含水量

压实度试验 ..

;,. 2、路基挖方施工

测量放样 开挖截水沟

场地清理

逐层开挖土方/爆破石方

运走土石方

路槽成型 开挖边沟 边坡修理、开挖截水沟

检查验收 处理压实至要求 ..

;,. 3、桥梁钻孔桩施工

桩位放样

埋设、固定护筒

钻孔

成孔、清孔

下放导管 安装钻机 施工准备

钢筋笼制作

砼拌和运输 安放钢筋笼

灌注砼

破桩头检测 导管拼装检验

制试件

报验 泥浆制备 ..

;,. 4、桥梁墩台施工

养生

养生 绑扎钢筋

浇筑砼 安装模板

焊接绑扎墩、台钢筋

浇筑墩台砼 安装墩台模板

绑扎钢筋 砼拌和运输

安装盖梁底模 模板制作

安装侧模 钢筋制作

模板制作 安装支架 砼拌和运输

钢筋制作

浇筑砼

拆模养生 砼拌和运输 制试件 钢筋制作 放样、承台基坑开挖

模板制作

制试件 拆模 制试件 折模 凿除桩头 ..

;,. 5、先张法钢筋砼空心板施工

施工方案报工程师批准

模板制作

清理台座

钢筋制作、安装、张拉

模板安装

浇 筑 砼

砼 养 生

砼强度及构件尺寸检验 水泥、钢材、试验、砼配合比设计

制作砼试块

出 场 安 装 自检后报工程师审批

自检后报工程师审批

自检后报工程师审批

报工程师审批 ..

;,. 6、后张法预应力梁体施工

模板制作 施工放样

绑扎底板腹板钢筋、波纹管

安装侧模

浇筑底板砼

安装芯模（箱梁）

绑扎顶板钢筋

浇筑腹、顶板砼

养生拆模

清孔穿束

张拉锚固

压浆

封锚

移梁存放 台面准备

钢筋制作

砼拌和运输

芯模制作（箱梁）

钢筋制作

砼拌和运输

钢绞线制作

设备校准

设备校准 波纹管拼接

制试件 制试件 制试件 ..

挡土墙施工工艺流程图

施工放样 监理认可

挖基

基底检验 监理认可

挡墙砌筑 适时回填压实 抽取试件

挡墙检验 监理认可

中间交工 监理认可

进入填方工序

================================================================

说 明

星欣设计图库资料专卖店拥有最新最全的设计参考图库资料，内容涉及景观园林、建筑、规划、室内装修、建筑结构、暖通空调、给排水、电气设计、施工组织设计等各个领域的设计素材和设计图纸等参考学习资料。是为广大艺术设计工作者优质设计学习参考资料。本站所售的参考资料包括设计方案和施工图案例已达几十万套以上，总量在数千G以上。

图库网址

联系QQ：447255935

电话：

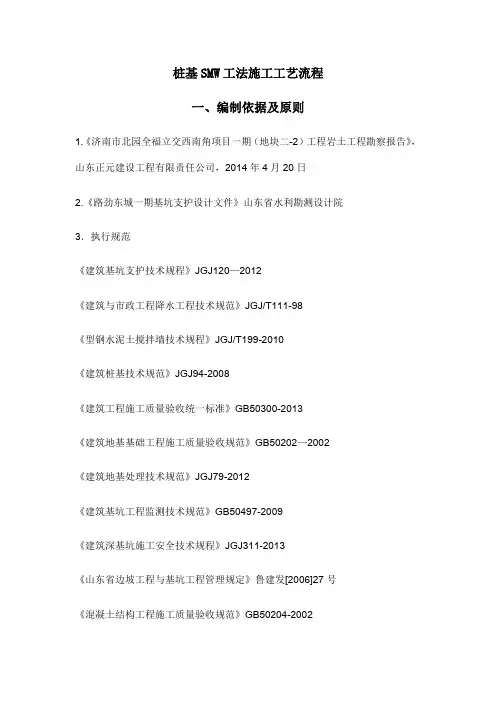

桩基SMW工法施工工艺流程

一、编制依据及原则

1.《济南市北园全福立交西南角项目一期（地块二-2）工程岩土工程勘察报告》，山东正元建设工程有限责任公司，2014年4月20日

2.《路劲东城一期基坑支护设计文件》山东省水利勘测设计院

3．执行规范

《建筑基坑支护技术规程》JGJ120—2012

《建筑与市政工程降水工程技术规范》JGJ/T111-98

《型钢水泥土搅拌墙技术规程》JGJ/T199-2010

《建筑桩基技术规范》JGJ94-2008

《建筑工程施工质量验收统一标准》GB50300-2013

《建筑地基基础工程施工质量验收规范》GB50202—2002

《建筑地基处理技术规范》JGJ79-2012

《建筑基坑工程监测技术规范》GB50497-2009

《建筑深基坑施工安全技术规程》JGJ311-2013

《山东省边坡工程与基坑工程管理规定》鲁建发[2006]27号

《混凝土结构工程施工质量验收规范》GB50204-2002 《施工现场临时用电安全技术规范》JGJ46-2005

《建设工程施工现场消防安全技术规范》GB50720-2011

《建筑机械使用安全技术规程 》JGJ33-2012

《济南市建筑工程安全专项施工方案编制审查与专家论证实施细则》，济建质安站字[2008]23号

《关于在建筑基坑中进一步加强截水帷幕和回灌等技术应用工作的通知》济建质安站字[2013]1号

二、编制原则

1）安全第一，确保施工质量合格的原则。

2）优化施工组织设计，合理、科学安排施工、努力降低工程成本，保证工期的原则。

3）采用切实可行的施工方法，确保工程质量的原则。

4）做好现场文明施工、环保等工作的原则。

5）本着“工艺先进、工期最佳、质量创优、质保措施得当”的原则。

三、工程概况

拟建济南路劲东城项目位于济南历城区全福立交西南角，本基坑北侧紧邻着北园大街，东侧约300m为二环东路，项目东南侧为济南一中，西侧为金色港湾小区。拟建一期工程包括1#～3#、5#～6#房及楼间车库，拟建建筑物概况见下表：
